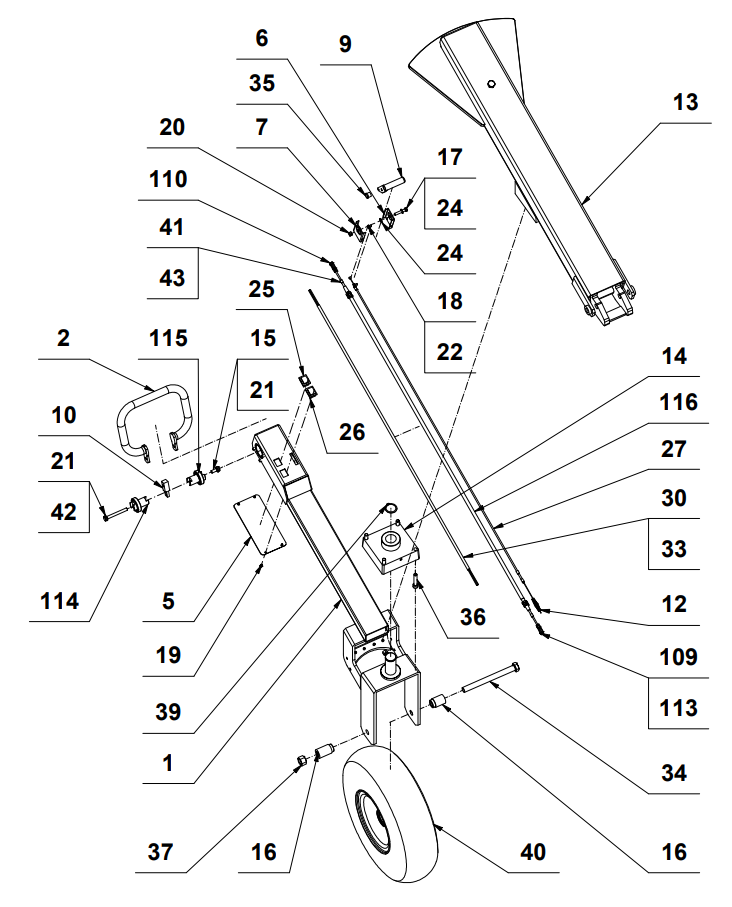

09 - OJ S OVLÁDÁNÍM / CONTROL BAR ASSEMBLY



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30645B OJ PODVOZKU / CONTROL BAR 1
2 40585A DRŽADLO / HANDLE 1
5 41043A KRYT / COVER 1
6 40582A PLECH SPODNÍ / COVER PLATE BOTTOM 1
7 40581A PLECH HORNÍ / COVER PLATE TOP 1
9 40576A PÁKA / LEVER 1
10 41038A PÁKA / LEVER 1
12 2200000006 PRUŽINA / SPRING 1
13 30646B PODVOZEK / UNDERCARRIAGE 1
14 40844B LOŽISKO / BEARING 1
15 2933010025 ŠROUB / BOLT 1
16 40955A VLOŽKA / INSERT 1
17 2933008045 ŠROUB / BOLT 1
18 2933006010 ŠROUB / BOLT 1
19 2933005016 ŠROUB / BOLT 4
20 2985000008 MATICE / NUT 1
21 2125000105 PODLOŽKA / WASHER 2
22 2125000064 PODLOŽKA / WASHER 1
24 2200000011 PODLOŽKA / WASHER 1
25 6000000036 VYPÍNAČ / SWIRCH 1
26 6000000035 VYPÍNAČ / SWITCH 1 VVV 701/22
  6000000060 ZÁSLEPKA / PLUG 1 VVV 701/22HE
27 41576A LANKO PLYNU / THROTTLE CABLE 1 VVV 701/22
41577A LAKO PLYNU / THROTTLE CABLE 1 VVV 701/22HE
30 6000000045 KABEL / CALBLE 1
33 4016001404 HADICE / HOSE 1
34 2931020240 ŠROUB / BOLT 1
35 4014085034 ZÁTKA / PLUG 1
36 2912012050 ŠROUB / BOLT 4
37 2985000020 MATICE / NUT 1
39 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 1
40 6000000046 KOLO / WHEEL 1
41 2125000084 PODLOŽKA / WASHER 1
42 2933010090 ŠROUB / BOLT 1
43 2200000013 PRUŽINA / SPRING 1
109 6000000175 KLOUB / JOINT 1
110 6000000176 VIDLICE / FORK 1
113 2934000008 MATICE / NUT 1
114 42337A ČEP I / PIVOT I 1
115 42338A ČEP II / PIVOT II 1
116 42340A TÁHLO OVLÁDÁNÍ / CONTROL CABLE 1
