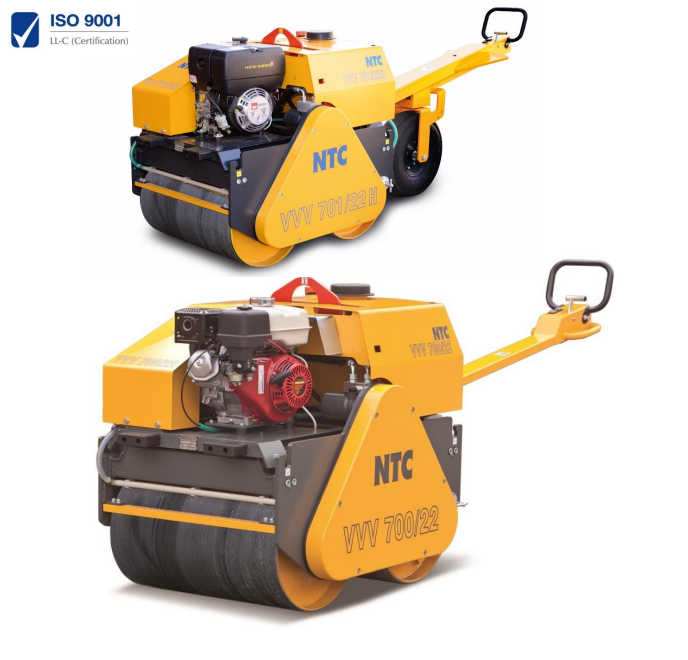

VVV700/22 - 701/22HE

VVV 700/22; VVV 700/22HE; VVV 701/22; VVV 701/22HE

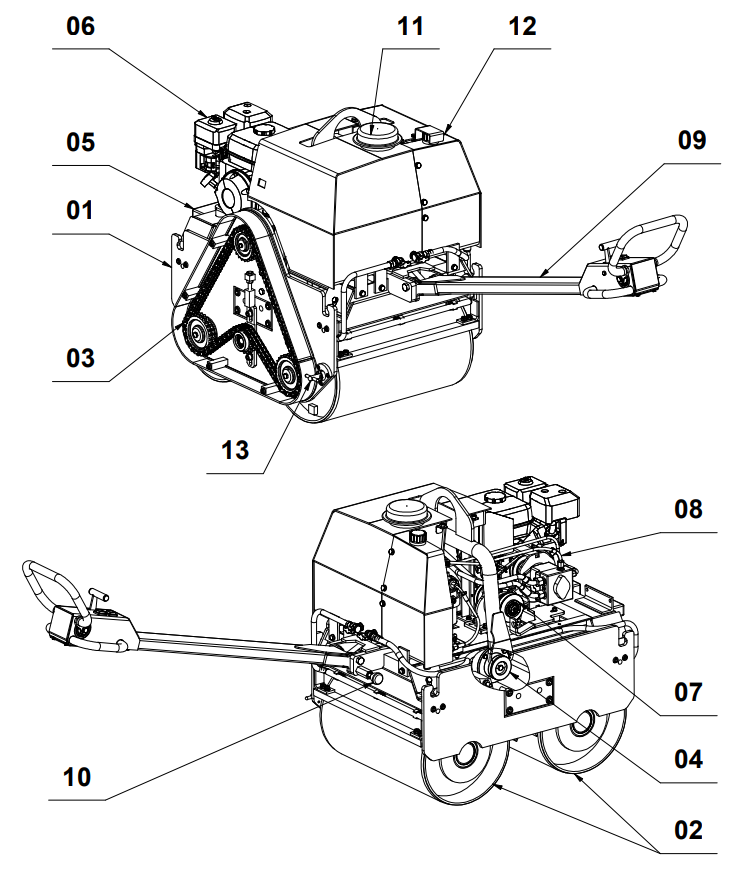

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
01   SPODNÍ RÁM / LOWER FRAME 1
02   PŘEDNÍ ZADNÍ BĚHOUN / FRONT REAR ROLLER 1
03   NAPÍNÁNÍ ŘETĚZU / CHAIN TENSIONING 1
04   VIBRÁTOR V/ IBRATOR 1
05   RÁM HORNÍ / UPPER FRAME 1
06   MOTOR HONDA / ENGINE HONDA 1 VVV 700/22; VVV 701/22
  MOTOR HATZ / ENGINE HATZ 1 VVV 700/22HE; VVV 701/22HE
06-1   AKUMULÁTOR / ACCUMULATOR 1 VVV 700/22HE; VVV 701/22HE
07   SPOJKA / CLUTCH 1
08   OBVOD HYDRAULCKÝ / HYDRAULIC CIRCUIT 1
09   OJ S OVLÁDÁNÍM / CONTROL BAR ASSEMBLY 1
10   ARETACE OJE / CONTROL BAR ARREST 1
11   KROPENÍ / SPRINKLING 1
12   KRYTY / COVERS 1
13   PARKOVACÍ BRZDA / PARKING BRAK 1






RÁM / FRAME



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30612B TRÁMEC STŘEDNÍ / CENTRAL CROSS BEAM 1
2 30613A KRAJNÍ TRÁMEC / OUTER CROSS BEAM 2
3 30610B BOČNICE LEVÁ / LEFT SIDE PLATE 1
4 30615C BOČNICE PRAVÁ / RIGHT SIDE PLATE 1
6 30940A OCHRANNÝ RÁM / PROTECTIVE FRAME 1
7 40920A ŠKRABÁK SCRAPER 4
8 2912016035 ŠROUB / BOLT 16
10 2912010025 ŠROUB / BOLT 16
11 2912006016 ŠROUB / BOLT 6
12 2912010020 ŠROUB / BOLT 1
13 2912012025 ŠROUB / BOLT 4
14 2930012040 ŠROUB / BOLT 4
15 2934000012 MATICE / NUT 5
16 2985000010 MATICE / NUT 16
17 2125000130 PODLOŽKA / WASHER 10
18 2125000105 PODLOŽKA / WASHER 17
19 2220000001 KOLÍK / PIN 10
21 3815000017 PŘÍCHYTKA TRUBKY / PIPE CLIP 6
22 4232124284 GUMOKOV / RUBBER MOUNT 4






BĚHOUN / DRUM



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30982A BĚHOUN PŘEDNÍ / FRONT DRUM 1
30983A BĚHOUN ZADNÍ / REAR DRUM 1
2 40918A KROUŽEK I / RING I 4
3 41969A KROUŽEK II / RING II 2
4 40656A PODLOŽKA / WASHER 2
5 600013567A KOLO ŘETĚZOVÉ / SPROCKET 2
6 41563A KRYT / COVER 4
7 40657A VÍČKO / COVER 2
8 3110002208 LOŽISKO / BEARING 4
9 4105508008 GUFERO / SHAFT SEALING 6
10 3293100080 POJISTNÝ KROUŽEK / RETAINING RING 4
11 2256210840 PERO / KEY 2
12 2933010025 ŠROUB / BOLT 2
13 2933008016 ŠROUB / BOLT 12






NAPÍNÁNÍ ŘETĚZU / CHAIN TENSIONING



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 40921A TĚLESO NAPÍNÁKU / CHAIN TENSIONER 1
2 2270000523 KOLO ŘETĚZOVÉ / SPROCKET 1
3 3293100047 POJISTNÝ KROUŽEK / RETAINING RING 2
4 3110006005 LOŽISKO / BEARING 2
5 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 1
6 40649A PODLOŽKA / WASHER 1
7 600031566A KOLO ŘETĚZOVÉ / SPROCKET 1
8 2933012070 ŠROUB / BOLT 1
9 2912012025 ŠROUB / BOLT 2
10 2933008020 ŠROUB / BOLT 1
11 2125000130 PODLOŽKA / WASHER 10
12 2934000012 MATICE / NUT 5
13 2256288732 PERO / KEY 1
14 2270000541 ŘETĚZ / CHAIN 1
41   ŠROUB / BOLT 1
42 2125000105 PODLOŘKA / WASHER 1






VIBRÁTOR / VIBRATOR



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
04 30626A VIBRÁTOR - SESTAVA / VIBRATOR - ASSEMBLY 1
1 30630A PLÁŠŤ VIBRÁTORU / VIBRATOR HOUSING 1
2 30020A VÍKO I / COVER I 1
3 40078A VÍKO II / COVER II 1
4 6000040044 KROUŽEK II / RING II 1
5 30660A EXCENTRICKÁ HŘÍDEL / ECCENTRIC SHAFT 1
6 40971A ŘEMENICE / PULLEY 1
7 40032A ŠROUB / BOLT 1
8 3110030308 LOŽISKO / BEARING 2
9 4928110002 O-KROUŽEK / O-RING 1
10 2881300008 PODLOŽKA / WASHER 8
11 2256287720 PERO / KEY 1
12 2933008025 ŠROUB / BOLT 4
13 2933008035 ŠROUB / BOLT 4
14 3931020812 KROUŽEK / RING 2
15 2933008012 ŠROUB / BOLT 2
16 4928108502 O-KROUŽEK / O-RING 1
17 3931021620 KROUŽEK / RING 1
18 3800000016 ŠROUB / BOLT 1
19 4104205518 GUFERO / SHAFT SEALING 1
20 4928025526 O-KROUŽEK / O-RING 1
21 2692116050 1 ŠROUB / BOLT 6






HORNÍ RÁM / TOP FRAME



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
05 20324A HORNÍ RÁM KOMPLETNÍ / TOP FRAME COMPLETE 1 VVV 700/22; VVV 700/22
20324B HORNÍ RÁM KOMPLETNÍ / TOP FRAME COMPLETE 1 VVV 700/22HE; VVV 701/22HE
2 3010010001 ŠTÍTEK / LABEL 1
3 2733724100 NÝT TRHACÍ / BLIND RIVET 4
4 4206450000 GUMOKOV / RUBBER MOUNT 1
5 4213501863 GUMOKOV / RUBBER MOUNT 2
6 2985000008 MATICE / NUT 5
7 2933008040 ŠROUB / BOLT 4






MOTOR HONDA / ENGINE HONDA



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3120010059 MOTOR / ENGINE 1
2 31683A ŘEMENICE / PULLEY 1
3 2256285530 PERO / KEY 1
4 31693A KONZOLA / BRACKET 1
5 40974A CENTRÁŽ / CENTERING 1
6 2125000084 PODLOŽKA / WASHER 4
7 2933008025 ŠROUB / BOLT 4
8 42041A SPOJKA / CLUTCH 1
9 2913005006 ŠROUB / BOLT 1
10 31568A ELEKTROINSTALACE / WIRING 1
11 6600000016 OBJÍMKA NYLONOVÁ / NYLON SLEEVE 1
12 42137A KRYT / COVER 1
13 2125000064 PODLOŽKA / WASHER 2
14 2912006016 ŠROUB / BOLT 2

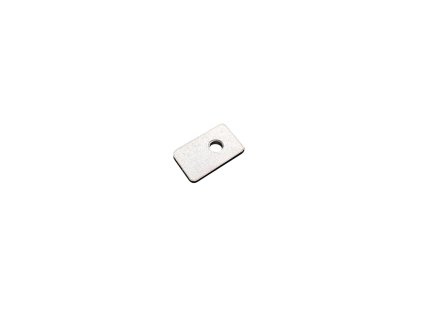

16 30976A PLECH ČIDLA / SENSOR PLATE 1
17 2933005025 ŠROUB / BOLT 1
18 42193A DRŽÁK ČIDLA / SENSOR HOLDER 1
19 6020002152 SPÍNAČ KONCOVÝ / END SWITCH 1
20 41238A MATICE LANKA / CABLE NUT 1
21 3292900005 PODLOŽKA / WASHER 1
22 2798504006 ŠROUB / BOLT 2
24 4216124286 GUMOKOV / RUBBER MOUNT 5
25 2985000008 MATICE / NUT 9
26 2933010045 ŠROUB / BOLT 4
27 2985000010 MATICE / NUT 4
28 2125000105 PODLOŽKA / WASHER 4
29 2934000005 MATICE / NUT 1
30 42043A DRŽÁK MOTORU / ENGINE HOLDER 1






MOTOR HATZ / ENGINE HATZ



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
06-1 31780A AKUMULÁTORU / ACCUMULATOR 1
1 3120010039 MOTOR HATZ / ENGINE HATZ 1
2 31684A ŘEMENICE / PULLEY 1
3 2256284448 PERO / KEY 1
4 31693A KONZOLA / BRACKET 1
5 2125000084 PODLOŽKA / WASHER 5
6 42040A SPOJKA / CLUTCH 1
7 2913005006 ŠROUB / BOLT 1
8 6600000016 OBJÍMKA NYLONOVÁ / NYLON SLEEVE 1
9 42137A KRYT / COVER 1
10 2125000064 PODLOŽKA / WASHER 2
11 2912006016 ŠROUB / BOLT 2
12 2934000008 MATICE / NUT 1
13 2985000008 MATICE / NUT 8
14 4216124286 GUMOKOV / RUBBER MOUNT 5
15 42136A ROZPĚRKA / SPACER 1
17 2912008025 ŠROUB / BOLT 4






AKUMULÁTOR / ACCUMULATOR



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31779A DRŽÁK / HOLDER 1
2 42138A PROFIL / PROFILE 1
3 2912006016 ŠROUB / BOLT 2
4 2125000064 PODLOŽKA / WASHER 2
7 2125000084 PODLOŽKA / WASHER 3
8 6020002192 AKUMULÁTOR / ACCUMULATOR 1
9 2933008016 ŠROUB / BOLT 3
10 2933005016 ŠROUB / BOLT 2
11 2125000053 PODLOŽKA / WASHER 2
12 4315007132 PRYŽOVÁ PODLOŽKA / RUBBER WASHER 4






SPOJKA / CLUTCH



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 42061A KULISA SPOJKY / CLUTCH HOLDER 1
2 31685A ŘEMENICE I / PULLEY I 1
3 31689A HŘÍDEL / SHAFT 1
4 42341A ŘEMENICE II / PULLEY II 1
5 40531A KROUŽEK / RING 1
6 40967A PODLOŽKA / WASHER 2
7 40969A PODLOŽKA / WASHER 1
8 42342A TĚLESO SPOJKY / CLUTCH BODY 1
9 41098A PODLOŽKA / WASHER 1
10 6000000047 KROUŽEK PRYŽOVÝ / RUBBER RING 1
11 2200000009 PRUŽINA / SPRING 1
12 6020002142 PŘÍCHYTKA / CLAMP 1
13 6000000094 SPOJKA / CLUTCH 1
14 2125000064 PODLOŽKA / WASHER 1
15 2912005010 ŠROUB / BOLT 4
18 2933012035 ŠROUB / BOLT 2
19 2933012025 ŠROUB / BOLT 2
20 2256287720 PERO / KEY 1
21 2256286725 PERO / KEY 1
22 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 1
23 2967004008 ŠROUB / BOLT 3
24 2934000006 MATICE / NUT 2
25 2933006045 ŠROUB / BOLT 1
26 2933006020 ŠROUB / BOLT 1
27 2912005025 ŠROUB / BOLT 1
28 2881300012 PODLOŽKA / WASHER 4
29 2691600013 PODLOŽKA / WASHER 4
30 4080130725 ŘEMEN KLÍNOVÝ / V-BELT 1
31 4080130675 ŘEMEN KLÍNOVÝ / V-BELT 1 VVV 700/22; VVV 701/22
4080130655 ŘEMEN KLÍNOVÝ / V-BELT 1 VVV 700/22HE; VVV701/22HE






HYDRAULICKÝ OBVOD / HYDRAULIC CIRCUIT



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 6000010030 HYDRAULICKÝ MOTOR / HYDRAULIC ENGINE 1
2 60113A FILTR HYDRAULICKÝ / HYDRAULIC FILTER 1
3 6000405640 HRDLO / SOCKET 2
4 6000405630 HRDLO / SOCKET 2
5 600040558A HRDLO / SOCKET 2
6 6000411240 HRDLO / SOCKET 2
7 3931021620 KROUŽEK CU / RING CU 4
8 6000010055 VENTIL POJISTNÝ / SAFETY VALVE 1
9 2912008040 ŠROUB / BOLT 4
10 2692112050 1 ŠROUB / BOLT 2
12 2934000012 MATICE / NUT 2
13 3400000012 HYDRAULICKÁ HADICE L=310mm / HYDRAULIC HOSE L=310mm 1
14 3400000011 HYDRAULICKÁ HADICE L=900mm / HYDRAULIC HOSE L=900mm 1
15 3400000003 HYDRAULICKÁ HADICE L=770mm / HYDRAULIC HOSE L=770mm 1
16 3400000013 HYDRAULICKÁ HADICE L=790mm / HYDRAULIC HOSE L=790mm 2
17 323400000013 HYDRAULICKÁ HADICE / HYDRAULIC HOSE 1
21 30746B NÁDRŽ OLEJOVÁ / OIL TANK 1
22 2933010025 ŠROUB / BOLT 3
23 2125000105 PODLOŽKA / WASHER 7
24 2933010025 ŠROUB / BOLT 1
25 40600A DRŽÁK / HOLDER 1
26 2125000084 PODLOŽKA / WASHER 2
27 2933008020 ŠROUB / BOLT 2
28 3800000012 ZÁTKA / PLUG 1
29 4014014015 ZÁTKA / PLUG 1
30 2931010050 ŠROUB / BOLT 1
32 2691600013 PODLOŽKA / WASHER 2
33 6000010029 HYDROGENERÁTOR / HYDROGENERATOR 1
34 2985000010 MATICE / NUT 2
35 2933010035 ŠROUB / BOLT 2
36 42041A SPOJKA / CLUTCH 1
37 2256285530 PERO / KEY 1
38 2913005006 ŠROUB / BOLT 1






OJ S OVLÁDÁNÍM / CONTROL BAR ASSEMBLY



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30718B OJ / CONTROL BAR 1
2 40585A DRŽADLO / HANDLE 1
3 41043A KRYT / COVER 1
4 40582A PLECH SPODNÍ / COVER PLATE BOTTOM 1
5 40581A PLECH HORNÍ / COVER PLATE TOP 1
6 41038A PÁKA / LEVER 1
7 2200000006 PRUŽINA / SPRING 1
8 2933010025 ŠROUB / BOLT 1
9 2933008045 ŠROUB / BOLT 1
10 2933006010 ŠROUB / BOLT 2
11 2933005016 ŠROUB / BOLT 4
12 2985000008 MATICE / NUT 1
13 2125000105 PODLOŽKA / WASHER 2
14 2125000064 PODLOŽKA / WASHER 2
15 2200000011 PRUŽINA TALÍŘOVÁ / BELLEVILLE SPRING 4
16 6000000036 VYPÍNAČ / SWITCH 1
17 6000000035 VYPÍNAČ / SWITCH 1 VVV 700/22
  6000000060 ZÁSLEPKA / PLUG 1 VVV 700/22HE
18 41576A LANKO PLYNU / THROTTLE CABLE 1 VVV 700/22
41577A LANKO PLYNU / THROTTLE CABLE 1 VVV 700/22HE
19 4016001404 HADICE / HOSE 2
20 6000000045 KABEL / CABLE 1
21 40576A PÁKA / LEVER 1

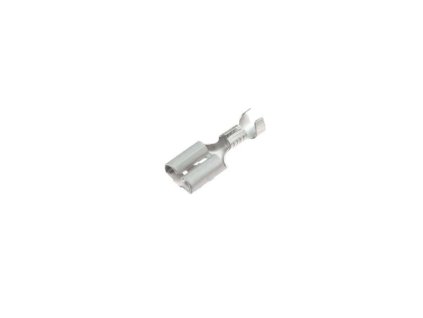

22 6020013663 KONEKTOR / CONNECTOR 4
23 6020004156 BUŽÍRKA ČERVENÁ / TUBE, RED 2 Pouze Only VVV 700/22
24 6020004155 BUŽÍRKA ČERNÁ / TUBE, BLACK 2
25 2933010090 ŠROUB / BOLT 1
26 2985000016 MATICE / NUT 2
27 40601A ŠROUB / BOLT 2
28 42340A TÁHLO OVLÁDÁNÍ / CONTROL CABLE 1
30 42337A ČEP I / PIVOT I 1
31 42338A ČEP II / PIVOT II 1






OJ S OVLÁDÁNÍM / CONTROL BAR ASSEMBLY



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30645B OJ PODVOZKU / CONTROL BAR 1
2 40585A DRŽADLO / HANDLE 1
5 41043A KRYT / COVER 1
6 40582A PLECH SPODNÍ / COVER PLATE BOTTOM 1
7 40581A PLECH HORNÍ / COVER PLATE TOP 1
9 40576A PÁKA / LEVER 1
10 41038A PÁKA / LEVER 1
12 2200000006 PRUŽINA / SPRING 1
13 30646B PODVOZEK / UNDERCARRIAGE 1
14 40844B LOŽISKO / BEARING 1
15 2933010025 ŠROUB / BOLT 1
16 40955A VLOŽKA / INSERT 1
17 2933008045 ŠROUB / BOLT 1
18 2933006010 ŠROUB / BOLT 1
19 2933005016 ŠROUB / BOLT 4
20 2985000008 MATICE / NUT 1
21 2125000105 PODLOŽKA / WASHER 2
22 2125000064 PODLOŽKA / WASHER 1
24 2200000011 PODLOŽKA / WASHER 1
25 6000000036 VYPÍNAČ / SWIRCH 1
26 6000000035 VYPÍNAČ / SWITCH 1 VVV 701/22
  6000000060 ZÁSLEPKA / PLUG 1 VVV 701/22HE
27 41576A LANKO PLYNU / THROTTLE CABLE 1 VVV 701/22
41577A LAKO PLYNU / THROTTLE CABLE 1 VVV 701/22HE
30 6000000045 KABEL / CALBLE 1
33 4016001404 HADICE / HOSE 1
34 2931020240 ŠROUB / BOLT 1
35 4014085034 ZÁTKA / PLUG 1
36 2912012050 ŠROUB / BOLT 4
37 2985000020 MATICE / NUT 1
39 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 1
40 6000000046 KOLO / WHEEL 1
41 2125000084 PODLOŽKA / WASHER 1
42 2933010090 ŠROUB / BOLT 1
43 2200000013 PRUŽINA / SPRING 1
109 6000000175 KLOUB / JOINT 1
110 6000000176 VIDLICE / FORK 1
113 2934000008 MATICE / NUT 1
114 42337A ČEP I / PIVOT I 1
115 42338A ČEP II / PIVOT II 1
116 42340A TÁHLO OVLÁDÁNÍ / CONTROL CABLE 1






KROPENÍ / SPRINKLINK



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30745B VODNÍ NÁDRŽ / WATER TANK 1
2 41229B VZPĚRA / STRUT 1
3 41261A KRYT / COVER 1 VVV 700/22; 701/22
30813A KRYT / COVER 1 VVV 700/22HE; 701/22HE
4 6000000056 SÍTO / SIFTER 1
5 6000000048 GUMOVÁ ZÁTKA / RUBBER PLUG 1
6 2931010050 ŠROUB / BOLT 2
7 2125000105 PODLOŽKA / WASHER 4
8 2933010025 ŠROUB / BOLT 2
9 2125000084 PODLOŽKA / WASHER 8
11 2933008020 ŠROUB / BOLT 1
12 2985000008 MATICE / NUT 3
13 600040412A PODLOŽKA / WASHER 2
14 40413A MATICE / NUT 2
15 3931022721 KROUŽEK CU / RING CU 2
16 3815000015 KOHOUT KULOVÝ / WATER TAP 2

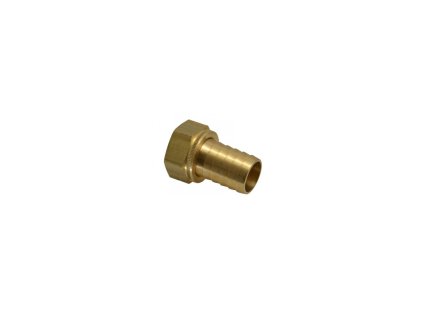

17 3815000018 PŘÍPOJKA / CONNECTION 2
20 2933008025 ŠROUB / BOLT 4
21 3650000001 OBJÍMKA / CLIP 4
22 4016001400 HADICE / HOSE 1
23 4016001400 HADICE / HOSE 1
24 4016020028 TRUBKA / TUBE 2
25 4014014010 KOLENO / ELBOW 2
26 4014085034 ZÁTKA / PLUG 2






KRYTY / COVERS



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30747D KRYT / COVER 1
2 2125000105 PODLOŽKA / WASHER 8
3 2933010025 ŠROUB / BOLT 2
4 2933010020 ŠROUB / BOLT 6
5 41267A KRYT / COVER 1
6 2125000084 PODLOŽKA / WASHER 4
7 2933008020 ŠROUB / BOLT 2
8 2985000008 MATICE / NUT 2
9 30614B KRYT / COVER 1
10 2912012075 ŠROUB / BOLT 6
11 4600000008 LEMOVKA / RUBBER STRIP 1






PARKOVACÍ BRZDA / PARKING BRAKE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
13 30520A PARKOVACÍ BRZDA - SESTAVA / PARKING BRAKE - ASSEMBLY 1
1 40569A POUZDRO / HOUSING 1
2 41084A PÍSTNICE / PISTON ROD 1
3 40565A PÍST / PISTON 1
5 2200000010 PRUŽINA / SPRING 1
7 2912008016 ŠROUB / BOLT 3






Přihlaste se prosím znovu

Omlouváme se, ale Váš CSRF token pravděpodobně vypršel. Abychom mohli udržet Vaši bezpečnost na co největší úrovni potřebujeme, abyste se znovu přihlásili.

Děkujeme za pochopení.

Přihlášení
