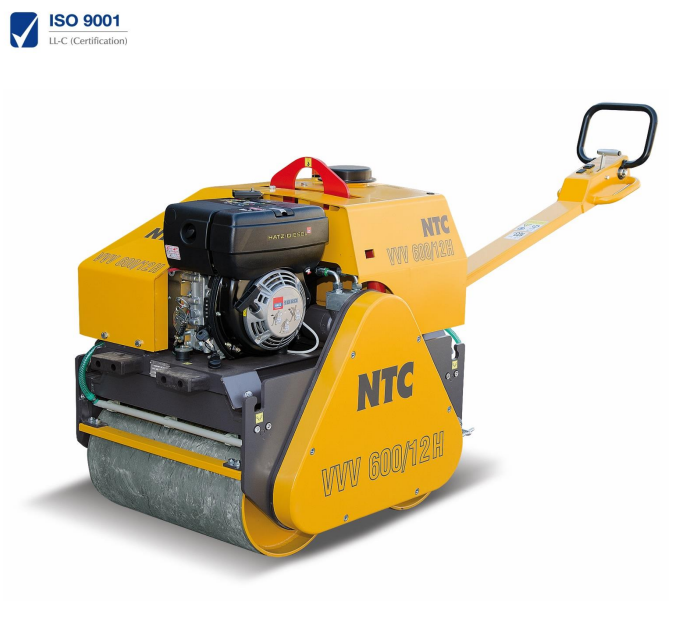

VVV600/12 - 600/12HE

VVV 600/12; VVV 600/12HE






Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note

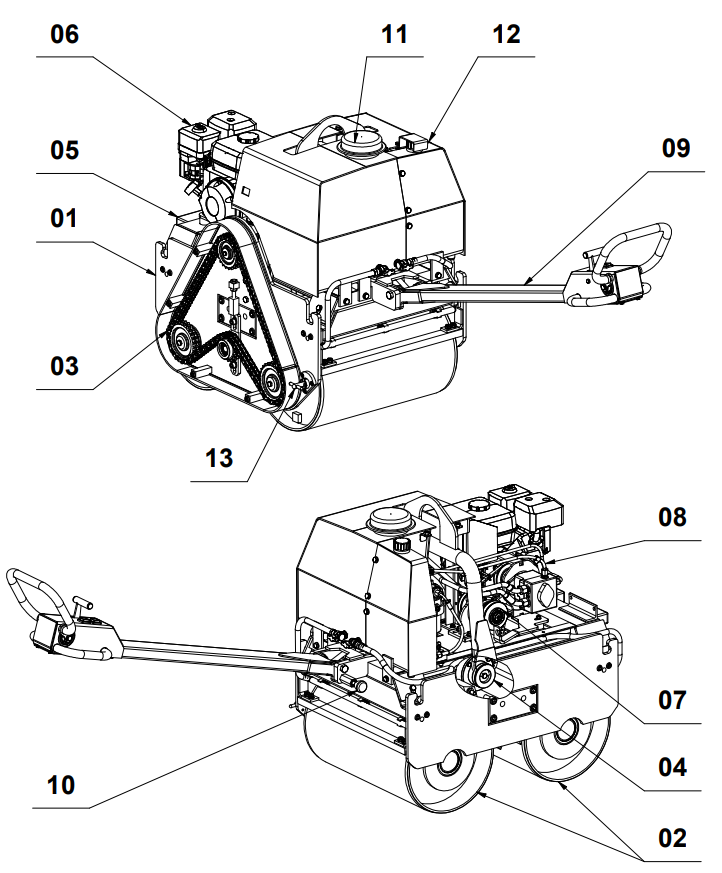

01   SPODNÍ RÁM / LOWER FRAME 1
02   PŘEDNÍ ZADNÍ BĚHOUN / FRONT REAR ROLLER 1
03   NAPÍNÁNÍ ŘETĚZU / CHAIN TENSIONING 1
04   VIBRÁTOR / VIBRATOR 1
05   RÁM HORNÍ / UPPER FRAME 1
06   MOTOR HONDA / ENGINE HONDA 1 VVV 600 12
  MOTOR HATZ / ENGINE HATZ 1 VVV 600 12HE
06-1   AKUMULÁTOR / ACCUMULATOR 1 VVV 600 12HE
07   SPOJKA / CLUTCH 1
08   OBVOD HYDRAULCKÝ / HYDRAULIC CIRCUIT 1
09   OJ S OVLÁDÁNÍM / CONTROL BAR ASSEMBLY 1
10   ARETACE OJE / CONTROL BAR ARREST 1
11   KROPENÍ / SPRINKLING 1
12   KRYTY / COVERS 1
13   PARKOVACÍ BRZDA / PARKING BRAK 1






RÁM / FRAME

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30498A STŘEDNÍ TRÁMEC / CENTRAL CROSS BEAM 1
2 30499A TRÁMEC KRAJNÍ / OUTER CROSS BEAM 2
3 30730A BOČNICE LEVÁ / LEFT SIDE PLATE 1
4 30303B BOČNOCE PRAVÁ / RIGHT SIDE PLATE 1
6 30938A OCHRANNÝ RÁM / PROTECTIVE FRAME 1
7 40481A ŠKRABÁK / SCRAPER 4
8 2912016035 ŠROUB / BOLT 8
9 2912012030 ŠROUB / BOLT 8
10 2912010025 ŠROUB / BOLT 16
11 2912006016 ŠROUB / BOLT 6
12 2933012020 ŠROUB / BOLT 4
13 2933012025 ŠROUB / BOLT 4
14 2933012040 ŠROUB / BOLT 4
15 2934000012 MATICE / NUT 4
16 2985000010 MATICE / NUT 16
17 2125000130 PODLOŽKA / WASHER 8
18 2125000105 PODLOŽKA / WASHER 20
19 2220000001 KOLÍK / PIN 4
20 2220000003 KOLÍK / PIN 4
21 3815000017 PŘÍCHYTKA TRUBKY / PIPE CLIP 6
22 4232124286 GUMOKOV / RUBBER MOUNT 4








BĚHOUN / DRUM



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31558B BĚHOUN PŘEDNÍ / FRONT DRUM 1
31559B BĚHOUN ZADNÍ / REAR DRUM 1
2 40659A KROUŽEK I / RING I 4
3 41969A KROUŽEK II / RING II 2
4 40656A PODLOŽKA / WASHER 2
5 31562A KOLO ŘETĚZOVÉ / SPROCKET 2
6 41563A KRYT / COVER 4
7 40657A VÍČKO / COVER 2
8 3110002208 LOŽISKO / BEARING 4
9 4105508008 GUFERO / SHAFT SEALING 6
10 3293100080 POJISTNÝ KROUŽEK / RETAINING RING 4
11 2256210836 PERO / KEY 2
12 2933010025 ŠROUB / BOLT 2
13 2933008016 ŠROUB / BOLT 12






NAPÍNÁNÍ ŘETĚZU / CHAIN TENSIONING



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 40652A TĚLESO NAPÍNÁKU / CHAIN TENSIONER 1
2 2270000520 KOLO ŘETĚZOVÉ / SPROCKET 1
3 3293100047 POJISTNÝ KROUŽEK / RETAINING RING 2
4 3110006005 LOŽISKO / BEARING 2
5 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 1
6 40649A PODLOŽKA / WASHER 1
7 31564A KOLO ŘETĚZOVÉ / SPROCKET 1
8 2933012070 ŠROUB / BOLT 1
9 2912012025 ŠROUB / BOLT 2
10 2933008020 ŠROUB / BOLT 1
11 2125000130 PODLOŽKA / WASHER 10
12 2934000012 MATICE / NUT 5
13 2256288732 PERO / KEY 1
14 2270000542 ŘETĚZ / CHAIN 1






VIBRÁTOR / VIBRATOR



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
04 31760A VIBRÁTOR - SESTAVA / VIBRATOR - ASSEMBLY 1
1 30154A PLÁŠŤ VIBRÁTORU / VIBRATOR HOUSING 1
2 30148D EXCENTRICKÁ HŘÍDEL / ECCENTRIC SHAFT 1
3 30020A VÍKO I / COVER i 1
4 40078A VÍKO II / COVER II 1
5 4928110002 O-KROUŽEK / O-RING 1
6 3110030308 LOŽISKO / BEARING 2
7 2881300008 PODLOŽKA / WASHER 8
8 2256287720 PERO / KEY 1
9 4928025526 O-KROUŽEK / O-RING 1
10 6000040044 KROUŽEK / RING 1
11 4928108502 O-KROUŽRK / O-RING 1
12 4104205518 GUFERO / SHAFT SEALING 1
13 2933008025 ŠROUB / BOLT 4
14 2933008035 ŠROUB / BOLT 4
15 3931020812 KROUŽEK / RING 2
16 2933008012 ŠROUB / BOLT 2
17 40656A PODLOŽKA / WASHER 1
18 31687A ŘEMENICE / PULLEY 1
19 2933010025 ŠROUB / BOLT 1
20 3931021620 KROUŽEK / RING 1
21 3800000016 ZÁTKA / PLUG 1
22 2692112050 1 ŠROUB / BOLT 6






HORNÍ RÁM / TOP FRAME



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
05 20314A RÁM KOMPLETNÍ / FRAME COMPLETE 1 VVV 600 12
20314B RÁM KOMPLETNÍ / FRAME COMPLETE 1 VVV 600 12HE
2 3010010001 ŠTÍTEK / LABEL 1
3 2733724100 NÝT TRHACÍ / BLIND RIVET 4
4 4206450000 GUMOKOV / RUBBER MOUNT 1
5 4213501863 GUMOKOV / RUBBER MOUNT 2
6 2985000008 MATICE / NUT 5
8 2933008040 ŠROUB / BOLT 4






MOTOR HONDA / ENGINE HONDA



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3120010050 MOTOR HONDA / ENGINE HONDA 1
2 31682A ŘEMENICE / PULLEY 1
3 42135A ROZPĚRKA / SPACER 1
4 2256285540 PERO / KEY 1
5 31692A KONZOLA / BRACKET 1
6 42134A CENTRÁŽ / CENTERING 1
7 2125000084 PODLOŽKA / WASHER 9
9 42038A SPOJKA / CLUTCH 1
10 2913005006 ŠROUB / BOLT 1
11 31568B ELEKTROINSTALACE / WIRING 1
12 6600000016 OBJÍMKA NYLONOVÁ / NYLON SLEEVE 1
13 42137A KRYT / COVER 1
14 2125000064 PODLOŽKA / WASHER 2
17 30976A PLECH ČIDLA SENSOR PLATE 1
18 2934000005 MATICE / NUT 1
19 2933005025 ŠROUB / BOLT 1
20 42193A DRŽÁK ČIDLA / SENSOR HOLDER 1
21 6020002152 SPÍNAČ KONCOVÝ / END SWITCH 1
22 41238A MATICE LANKA / CABLE NUT 1
23 3292900005 PODLOŽKA / WASHER 1
24 2798504006 ŠROUB / BOLT 2
25 2985000008 MATICE / NUT 1
26 2985000008 MATICE / NUT 11
27 40832A PODLOŽKA / WASHER 2
28 2933008040 ŠROUB / BOLT 1
29 2933008050 ŠROUB / BOLT 3
30 42133A DRŽÁK MOTORU / ENGINE HOLDER 1
31 4216124286 GUMOKOV / RUBBER MOUNT 5
32 2912006016 ŠROUB / BOLT 2
33 2933008025 ŠROUB / BOLT 4






MOTOR HATZ / ENGINE HATZ



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
06-1 31780A AKUMULÁTORU / ACCUMULATOR 1
1 3120010040 MOTOR HATZ / ENGINE HATZ 1
2 31684A ŘEMENICE / PULLEY 1
3 2256284448 PERO / KEY 1
4 31693A KONZOLA / BRACKET 1
5 2125000084 PODLOŽKA / WASHER 5
6 42040A SPOJKA / CLUTCH 1
7 2913005006 ŠROUB / BOLT 1
8 6600000016 OBJÍMKA NYLONOVÁ / NYLON SLEEVE 1
9 42137A KRYT / COVER 1
10 2125000064 PODLOŽKA / WASHER 2
11 2912006016 ŠROUB / BOLT 2
12 2934000008 MATICE / NUT 1
13 2985000008 MATICE / NUT 8
14 4216124286 GUMOKOV / RUBBER MOUNT 5
15 42136A ROZPĚRKA / SPACER 1
17 2912008025 ŠROUB / BOLT 4






AKUMULÁTOR / ACCUMULATOR



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31779A DRŽÁK / HOLDER 1
2 42138A PROFIL / PROFILE 1
3 2912006016 ŠROUB / BOLT 2
4 2125000064 PODLOŽKA / WASHER 2
7 2125000084 PODLOŽKA / WASHER 3
8 6020002192 AKUMULÁTOR / ACCUMULATOR 1
9 2933008016 ŠROUB / BOLT 3
10 2933005016 ŠROUB / BOLT 2
11 2125000053 PODLOŽKA / WASHER 2
12 4315007132 PRYŽOVÁ PODLOŽKA / RUBBER WASHER 4






SPOJKA / CLUTCH



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 42061A KULISA SPOJKY / CLUTCH HOLDER 1
2 31685A ŘEMENICE I / PULLEY I 1
3 31689A HŘÍDEL / SHAFT 1
4 42341A ŘEMENICE II / PULLEY II 1
5 40531A KROUŽEK / RING 1
6 40967A PODLOŽKA / WASHER 2
7 40969A PODLOŽKA / WASHER 1
8 42342A TĚLESO SPOJKY / CLUTCH BODY 1
9 41098A PODLOŽKA / WASHER 1
10 6000000047 PRUŽINA PRYŽOVÁ / RUBBER SPRING 1
11 2200000009 PRUŽINA / SPRING 1
12 6020002142 PŘÍCHYTKA / CLAMP 1
13 6000000094 SPOJKA / CLUTCH 1
14 2125000064 PODLOŽKA / WASHER 1
15 2912005010 ŠROUB / BOLT 4
18 2933012035 ŠROUB / BOLT 2
19 2933012025 ŠROUB / BOLT 2
20 2256287720 PERO / KEY 1
21 2256286725 PERO / KEY 1
22 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 1
23 2967004008 ŠROUB / BOLT 3
24 2934000006 MATICE / NUT 2
25 2933006045 ŠROUB / BOLT 1
26 2933006020 ŠROUB / BOLT 1
27 2912005025 ŠROUB / BOLT 1
28 4080130650 ŘEMEN KLÍNOVÝ / V-BELT 2
29 2881300012 PODLOŽKA / WASHER 4
30 2691600013 PODLOŽKA / WASHER 4






HYDRAULICKÝ OBVOD / HYDRAULIC CIRCUIT



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 6000010030 HYDRAULICKÝ MOTOR / HYDRAULIC ENGINE 1
2 60113A FILTR HYDRAULICKÝ / HYDRAULIC FILTER 1
3 6000405640 HRDLO / SOCKET 2
4 6000405630 HRDLO / SOCKET 2
5 600040558A HRDLO / SOCKET 2
6 6000411240 HRDLO / SOCKET 2
7 3931021620 KROUŽEK CU / RING CU 4
8 6000010055 VENTIL POJISTNÝ / SAFETY VALVE 1
9 2912008040 ŠROUB / BOLT 4
10 2692112050 1 ŠROUB / BOLT 2
12 2934000012 1 MATICE / NUT 2
13 3400000012 HYDRAULICKÁ HADICE / HYDRAULIC HOSE 1
14 32065A HYDRAULICKÁ HADICE / HYDRAULIC HOSE 1
15 32066A HYDRAULICKÁ HADICE / HYDRAULIC HOSE 1
16 32064A HYDRAULICKÁ HADICE / HYDRAULIC HOSE 1
17 61564A HYDRAULICKÁ HADICE / HYDRAULIC HOSE 1
21 30746A NÁDRŽ OLEJOVÁ / OIL TANK 1
22 2933010025 ŠROUB / BOLT 3
23 2125000105 PODLOŽKA / WASHER 7
24 2933010025 ŠROUB / BOLT 1
25 40600A DRŽÁK / HOLDER 1
26 2125000084 PODLOŽKA / WASHER 2
27 2933008020 ŠROUB / BOLT 2
28 3800000012 ZÁTKA / PLUG 1
29 4014014015 ZÁTKA / PLUG 1
30 2931010050 ŠROUB / BOLT 1
32 2691600013 PODLOŽKA / WASHER 2
33 6000010029 HYDROGENERÁTOR / HYDROGENERATOR 1
34 2985000010 MATICE / NUT 2
35 2933010035 ŠROUB / BOLT 2
36 42041A SPOJKA / CLUTCH 1
37 2256285530 PERO / KEY 1
38 2913005006 ŠROUB / BOLT 1






OJ S OVLÁDÁNÍM / CONTROL BAR ASSEMBLY



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30718A OJ / CONTROL BAR 1
2 40585A DRŽADLO / HANDLE 1
3 41043A KRYT / COVER 1
4 40582A PLECH SPODNÍ / COVER PLATE BOTTOM 1
5 40581A PLECH HORNÍ / COVER PLATE TOP 1
6 41038A PÁKA / LEVER 1
7 2200000006 PRUŽINA / SPRING 1
8 2933010025 ŠROUB / BOLT 1
9 2933008045 ŠROUB / BOLT 1
10 2933006010 ŠROUB / BOLT 2
11 2933005016 ŠROUB / BOLT 4
12 2985000008 MATICE / NUT 1
13 2125000105 PODLOŽKA / WASHER 2
14 2125000064 PODLOŽKA / WASHER 2
15 2200000011 PRUŽINA TALÍŘOVÁ / BELLEVILLE SPRING 4
16 6000000036 VYPÍNAČ / SWITCH 1
17 6000000035 VYPÍNAČ / SWITCH 1 VVV 600 12
  6000000060 ZÁSLEPKA / PLUG 1 VVV 600 12HE
18 41574A LANKO PLYNU / THROTTLE CABLE 1 VVV 600 12
41575A LANKO PLYNU / THROTTLE CABLE 1 VVV 600 12HE
19 4016001401 HADICE / HOSE 2
20 6000000045 KABEL / CABLE 1
21 42602A PÁKA / LEVER 1
22 6020013663 KONEKTOR / CONNECTOR 4
23 6020004156 BUŽÍRKA ČERVENÁ / TUBE, RED 2 Pouze Only VVV 600 12
24 6020004155 BUŽÍRKA ČERNÁ / TUBE, BLACK 2
25 2933010090 ŠROUB / BOLT 1
26 2985000016 MATICE / NUT 2
27 40601A ŠROUB / BOLT 2
28 42632A TÁHLO OVLÁDÁNÍ / CONTROL CABLE 1
30 42337A ČEP I / PIVOT I 1
31 42338A ČEP II / PIVOT II 1






ARETACE OJE / CONTROL BAR ARREST



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 40604B POUZDRO I / HOUSING I 1
2 40603A ČEP / PIN 1
3 40602A POUZDRO II / HOUSING II 1
4 2200000008 PRUŽINA / SPRING 1
5 3293100020 POJISTNÝ KROUŽEK / RETAINING RING 1
6 4260004010 HLAVA / KNOB 1






KROPENÍ / SPRINKLINK



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30745A VODNÍ NÁDRŽ / WATER TANK 1
2 41229A VZPĚRA / STRUT 1
3 30813A KRYT / COVER 1
4 6000000056 SÍTO / SIFTER 1
5 6000000048 GUMOVÁ ZÁTKA / RUBBER PLUG 1
6 2931010050 ŠROUB / BOLT 2
7 2125000105 PODLOŽKA / WASHER 4
8 2933010025 ŠROUB / BOLT 2
9 2125000084 PODLOŽKA / WASHER 8
11 2933008020 ŠROUB / BOLT 1
12 2985000008 MATICE / NUT 3
13 600040412A PODLOŽKA / WASHER 2
14 40413A MATICE / NUT 2
15 3931022721 KROUŽEK CU / RING CU 2
16 3815000015 KOHOUT KULOVÝ / WATER TAP 2
17 3815000018 PŘÍPOJKA / CONNECTION 2
20 2933008025 ŠROUB / BOLT 4
21 3650000001 OBJÍMKA / CLIP 4
22 4016001400 HADICE / HOSE 1
23 4016001400 HADICE / HOSE 1
  32390A TRUBKA / TUBE 2
24 4016020028 TRUBKA / TUBE 1
25 4014014010 KOLENO / ELBOW 1
26 4014085034 ZÁTKA / PLUG 1






KRYTY / COVERS



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30747C KRYT / COVER 1
2 2125000105 PODLOŽKA / WASHER 8
3 2933010025 ŠROUB / BOLT 2
4 2933010020 ŠROUB / BOLT 6
5 41267A KRYT VCOVER 1
6 2125000084 PODLOŽKA / WASHER 4
7 2933008020 ŠROUB / BOLT 2
8 2985000008 MATICE / NUT 2
9 30731A KRYT / COVER 1
10 2912012075 ŠROUB / BOLT 6
11 4600000008 LEMOVKA / RUBBER STRIP 1






PARKOVACÍ BRZDA / PARKING BRAKE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 41083A POUZDRO / HOUSING 1
2 41084A PÍSTNICE / PISTON ROD 1
3 40565A PÍST / PISTON 1
5 2200000010 PRUŽINA / SPRING 1
7 2912008016 ŠROUB / BOLT 3
