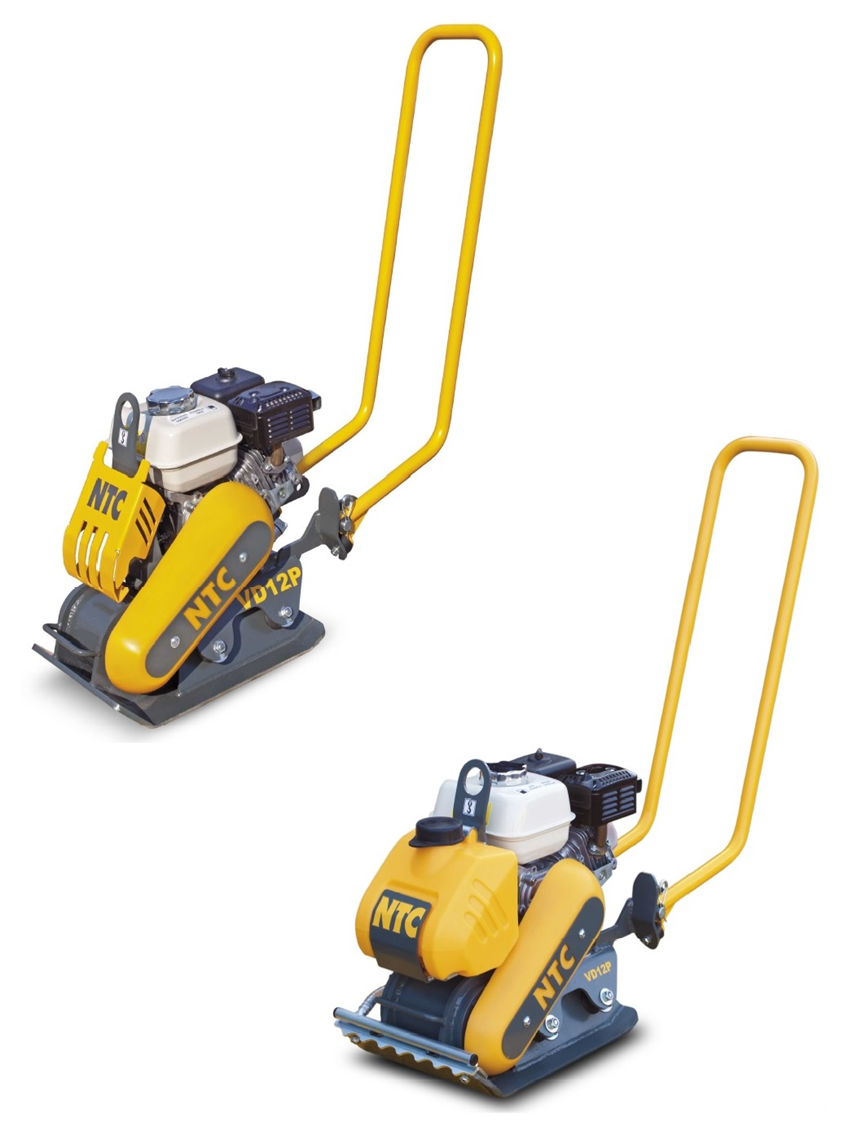

VD12P

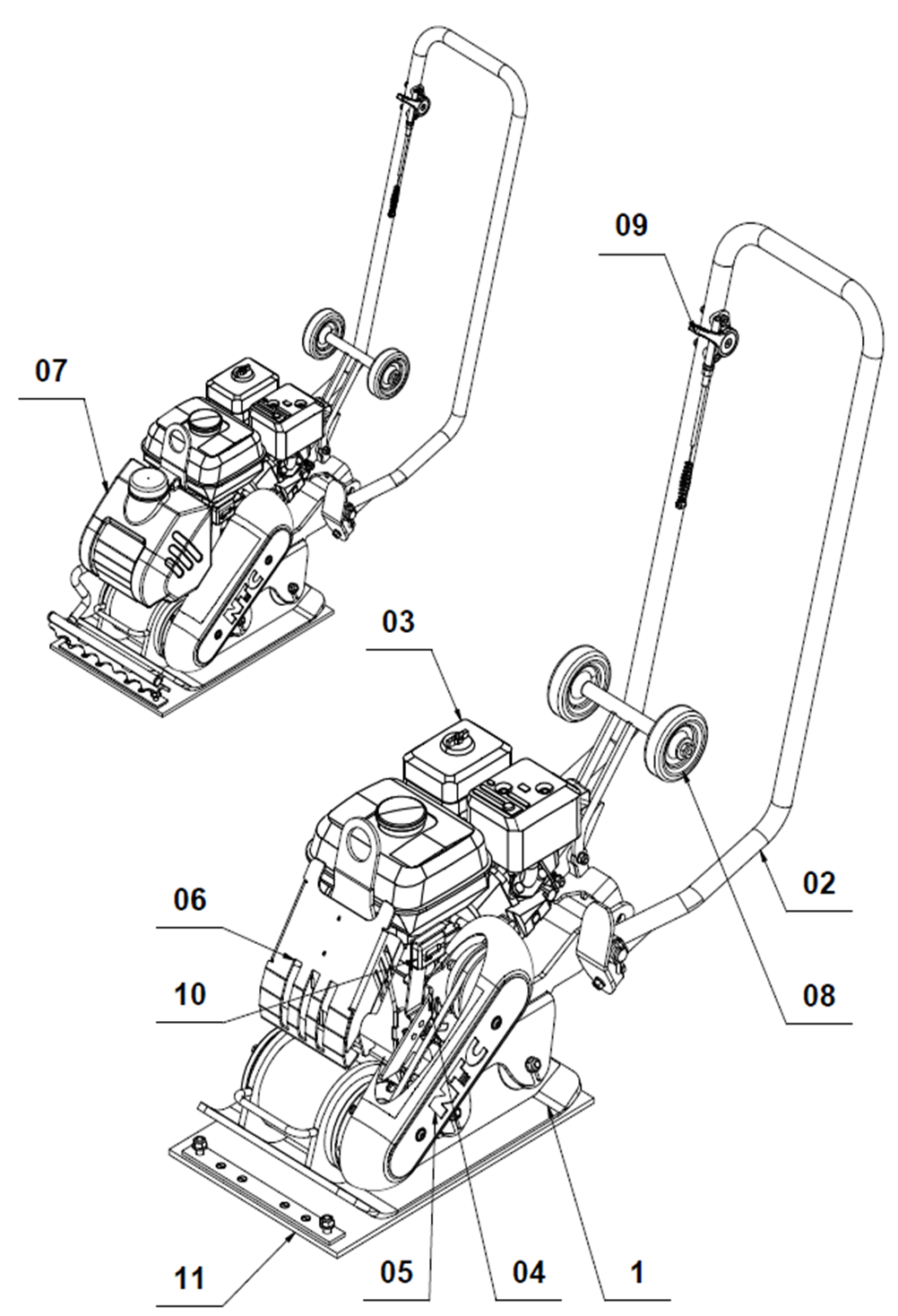

JEDNOSMĚRNÁ VIBRAČNÍ DESKA VD12P - KATALOG ND
VD PRAKTIK - VD 12P
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 01 | 31792A | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | |
| 02 | 31830A | RÁM S ŘIDÍTKY / FRAME WITH HANDELBARS | 1 | |
| 03 | 31831A | POHON HONDA / DRIVE HONDA | 1 | |
| 04 | 31835A | KRYT ŘEMENE / V-BELT COVER | 1 | |
| 05 | 31939A | KRYT / COVER | 1 | |
| 06 | 31833A | KRYT VD / COVER VD | 1 | |
| Příslušenství / Accessories: | ||||
| 07 | 32600A | KROPENÍ / SPRINKLING | 1 | |
| 08 | 31850C | PODVOZEK / UNDERCARRIAGE | 1 | |
| 09 | 31422C | PÁKA PLYNU / THROTTLE LEVER | 1 | |
| 10 | 6000000296 | POČÍTADLO MOTOHODIN / HOUR METER | 1 | |
| 11 | 31859A | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | |

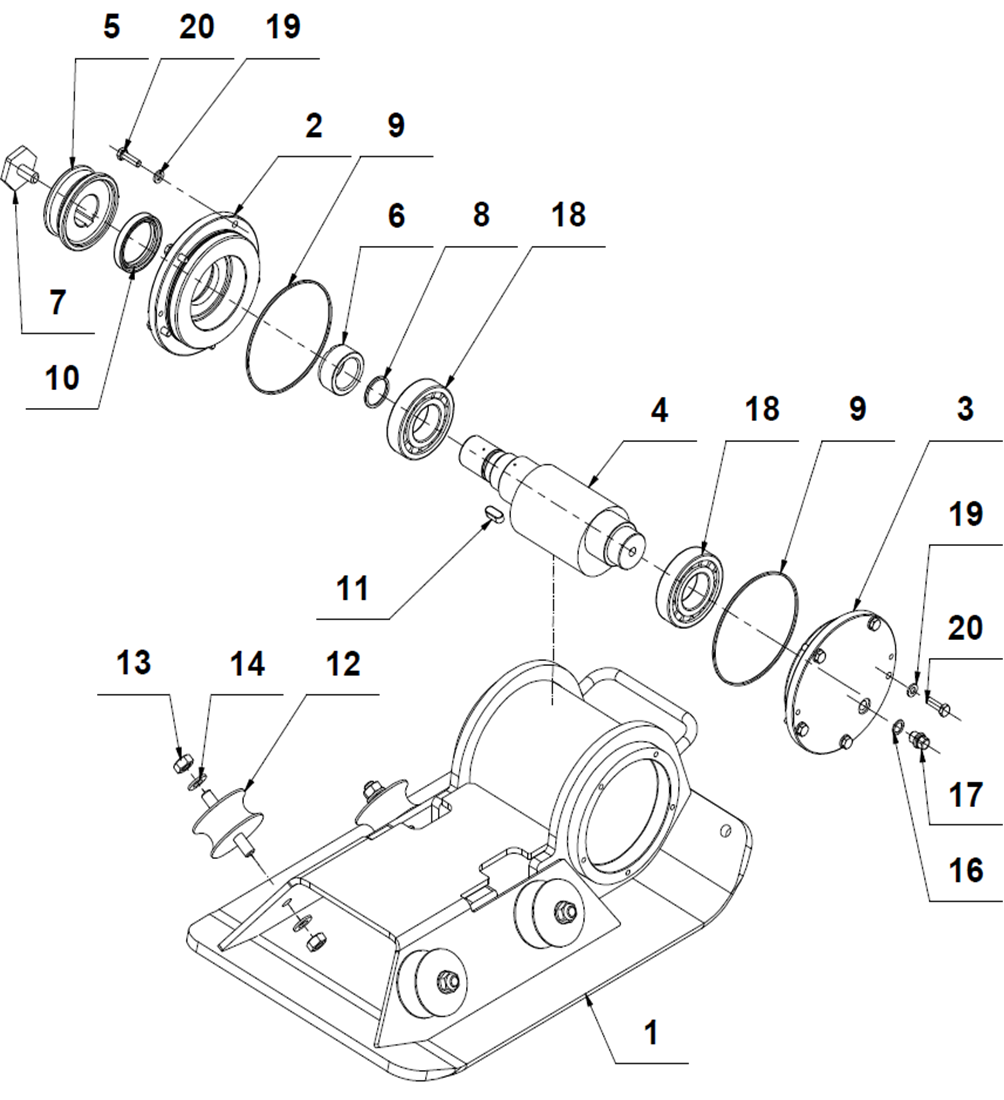

DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31789A | DESKA / PLATE | 1 | |
| 2 | 31581B | VÍKO I / COVER I | 1 | |
| 3 | 31582A | VÍKO II / COVER II | 1 | |
| 4 | 31793A | EXCENTR / EXCENTER | 1 | |
| 5 | 31297A | ŘEMENICE VIBRÁTORU / VIBRATOR PULLEY | 1 | |
| 6 | 6000040044 | KROUŽEK II / RING II | 1 | |
| 7 | 40032A | ŠROUB / BOLT | 1 | |
| 8 | 4928025526 | O-KROUŽEK / O-RING | 1 | |
| 9 | 4928110002 | O-KROUŽEK / O-RING | 2 | |
| 10 | 4104205518 | GUFERO / SHAFT SEALING | 1 | |
| 11 | 2256287720 | PERO / KEY | 1 | |
| 12 | 4200069322 | GUMOKOV / RUBBER MOUNTING | 4 | |
| 13 | 2934000010 | MATICE / NUT | 8 | |
| 14 | 2125000105 | PODLOŽKA / WASHER | 8 | |
| 16 | 3931021014 | KROUŽEK CU / RING CU | 1 | |
| 17 | 3800000015 | ZÁTKA / PLUG | 1 | |
| 18 | 3110030207 | LOŽISKO / BEARING | 2 | |
| 19 | 2125000064 | PODLOŽKA / WASHER | 10 | |
| 20 | 2933006020/2 | ŠROUB / BOLT | 10 |

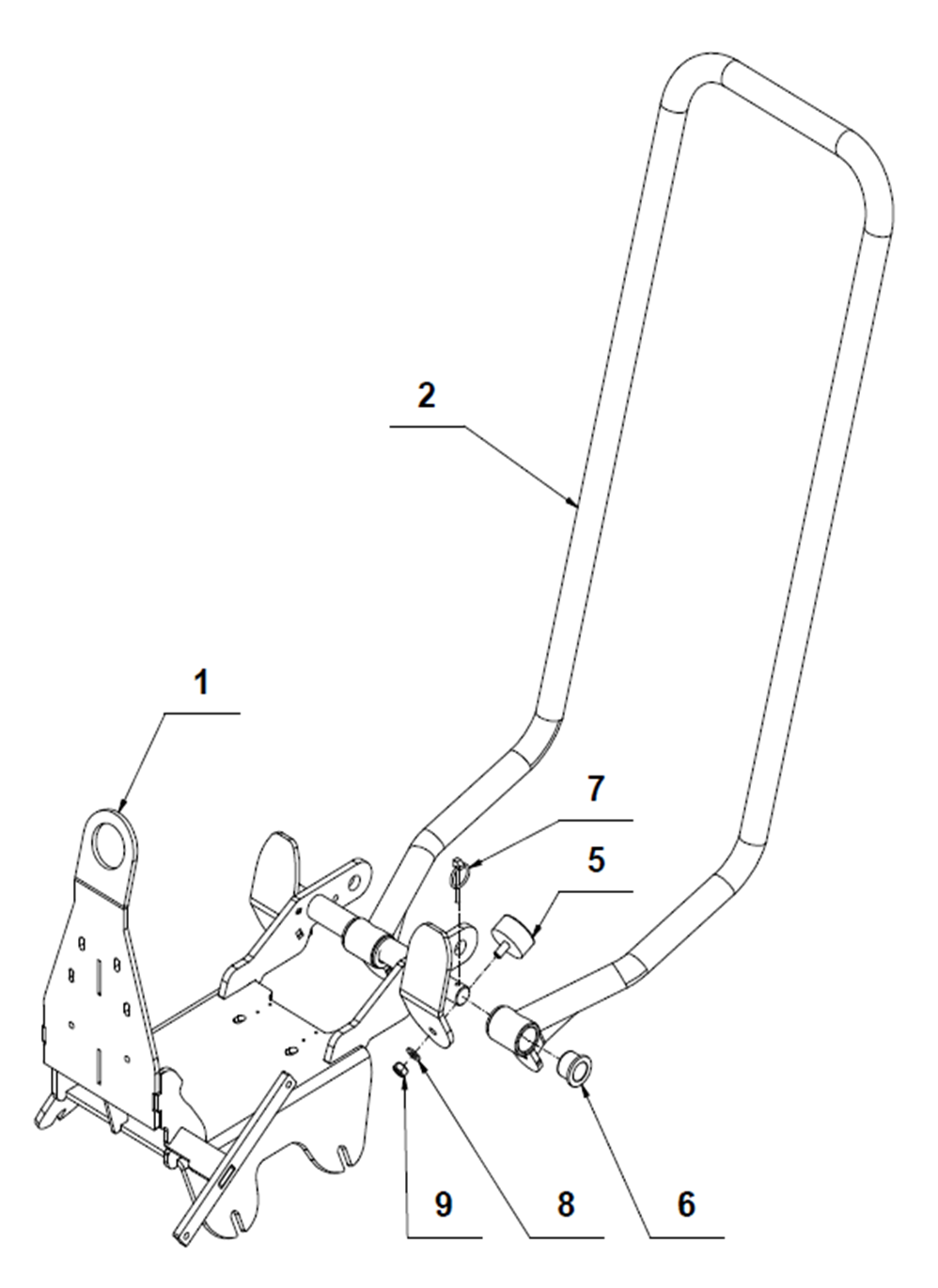

RÁM S ŘIDÍTKY / FRAME WITH HANDLEBARS
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31805A | RÁM / FRAME | 1 | |
| 2 | 31807A | ŘIDÍTKA / HANDLEBARS | 1 | |
| 5 | 4236203470 | GUMOKOV / RUBBER MOUNTING | 2 | |
| 6 | 4014014033 | POUZDRO / HOUSING | 4 | |
| 7 | 2200000015 | ZÁKOLNÍK / LINCHPIN | 2 | |
| 8 | 2125000084 | PODLOŽKA / WASHER | 2 | |
| 9 | 2934000008 | MATICE / NUT | 2 |

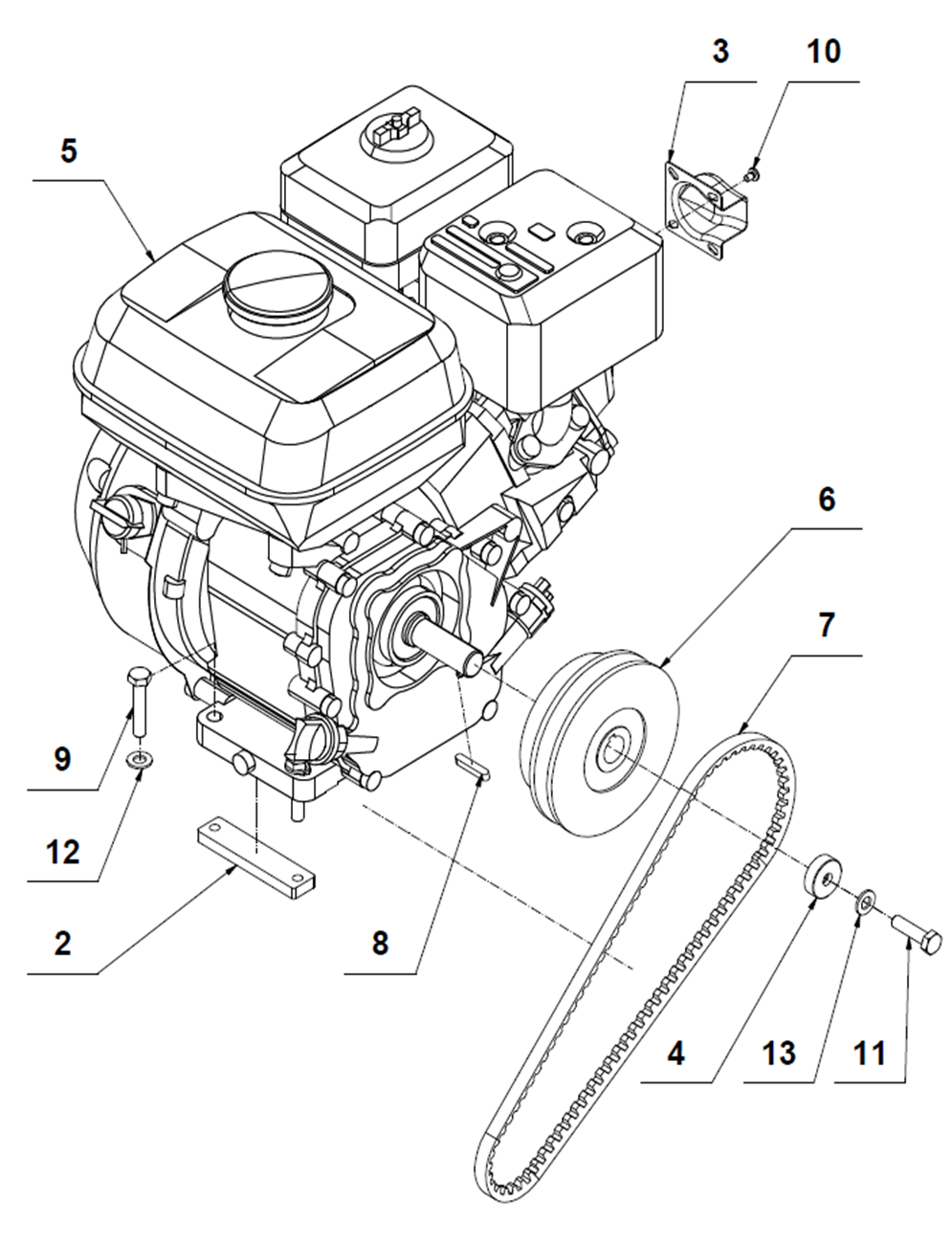

POHON HONDA / DRIVE HONDA
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 2 | 41824A | ÚCHYT MOTORU / ENGINE MOUNT | 2 | |
| 3 | 41061A | DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR | 1 | |
| 4 | 42184A | PODLOŽKA / WASHER | 1 | |
| 5 | 3120010029 | MOTOR / ENGINE | 1 | |
| 6 | 6000000166 | SPOJKA / CLUTCH | 1 | |
| 7 | 4080000763 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
| 8 | 2256285530 | PERO / KEY | 1 | |
| 9 | 2931008040 | ŠROUB / BOLT | 4 | |
| 10 | 2798504006 | ŠROUB / BOLT | 2 | |
| 11 | 2933008030 | ŠROUB / BOLT | 1 | |
| 12 | 2125000084 | PODLOŽKA / WASHER | 5 | |
| Příslušenství / Accessories: | ||||
| - | 3126070311 | VZDUCHOVÝ FILTR / AIR FILTER | 1 | |
| - | 3126070208 | ZAPALOVACÍ SVÍČKA / SPARK PLUG | 1 | |
| - | 8208101194 | SPOJKOVÉ OBLOŽENÍ / CLUTCH LINING | ||

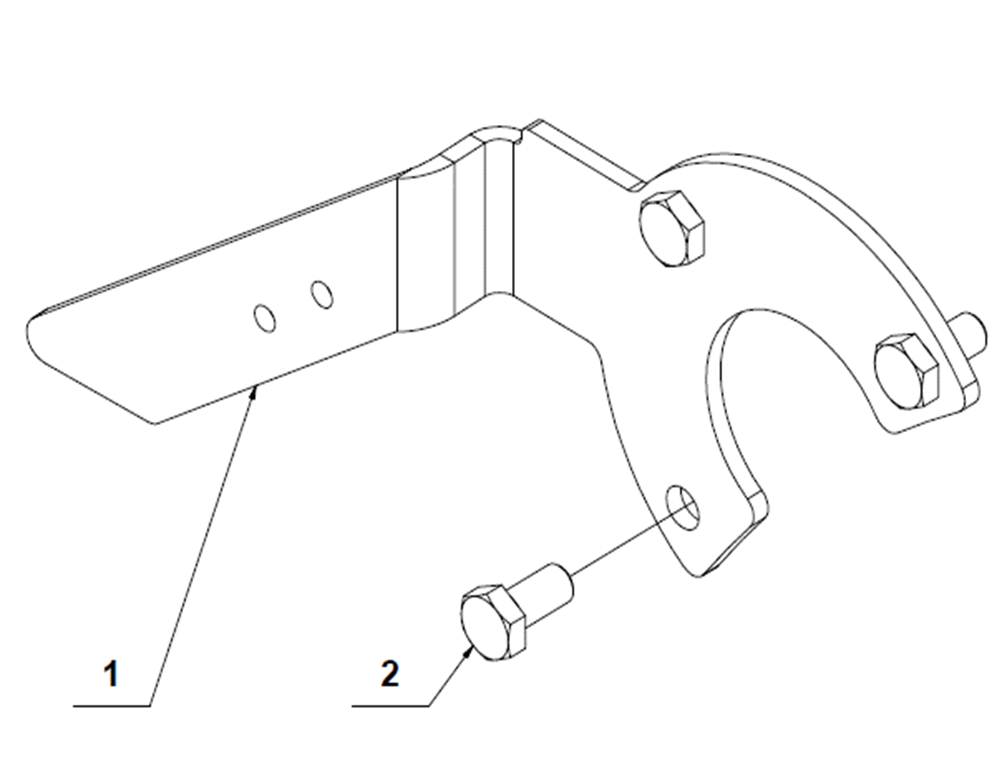

KRYT ŘEMENE / V-BELT COVER
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 42183A | KRYT ŘEMENE / V-BELT COVER | 1 | |
| 2 | 2933008016 | ŠROUB / BOLT | 3 |

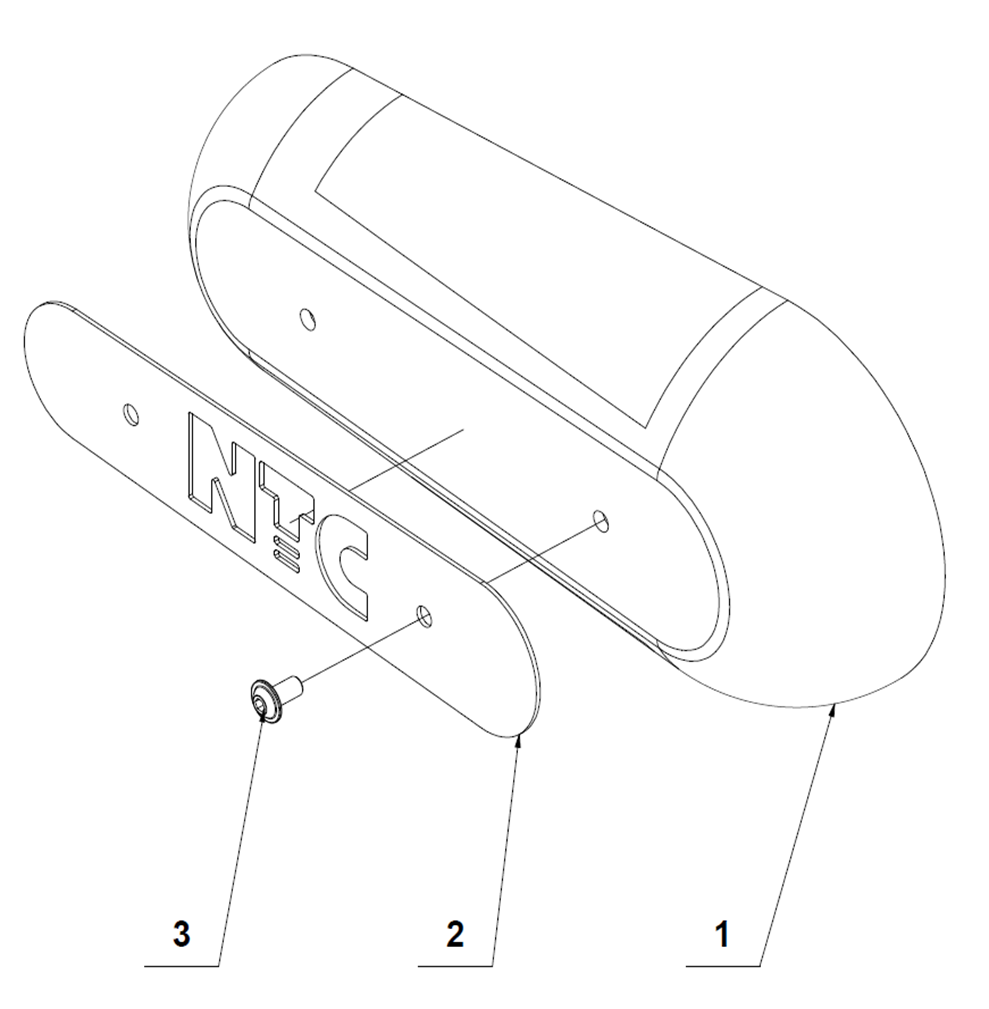

KRYT NTC / COVER NTC
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 600031325A | KRYT / COVER | 1 | |
| 2 | 31364B | LOGO NTC / LOGO NTC | 1 | |
| 3 | 2738008016 | ŠROUB / BOLT | 2 |

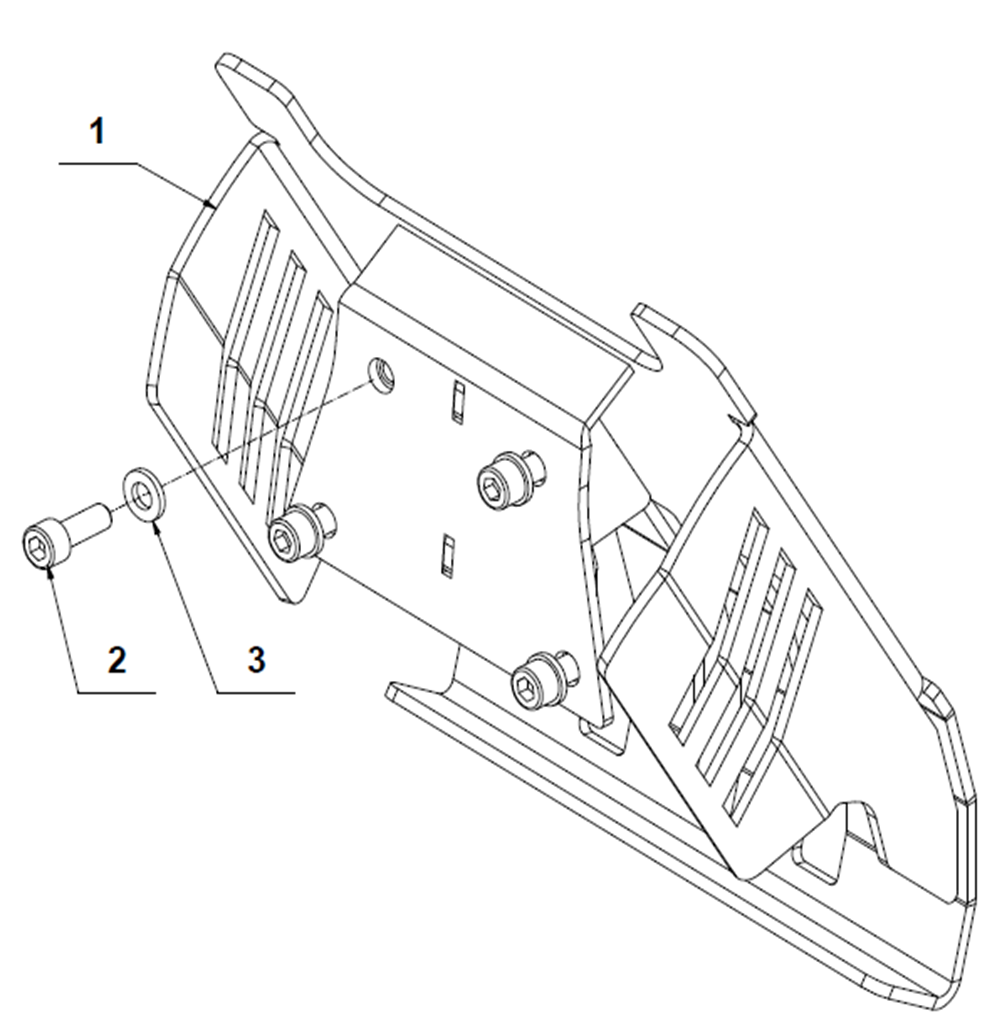

KRYT VD / COVER VD
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31832A | KRYT VD / COVER VD | 1 | |
| 2 | 2912006016 | ŠROUB / BOLT | 4 | |
| 3 | 2125000064 | PODLOŽKA / WASHER | 4 |

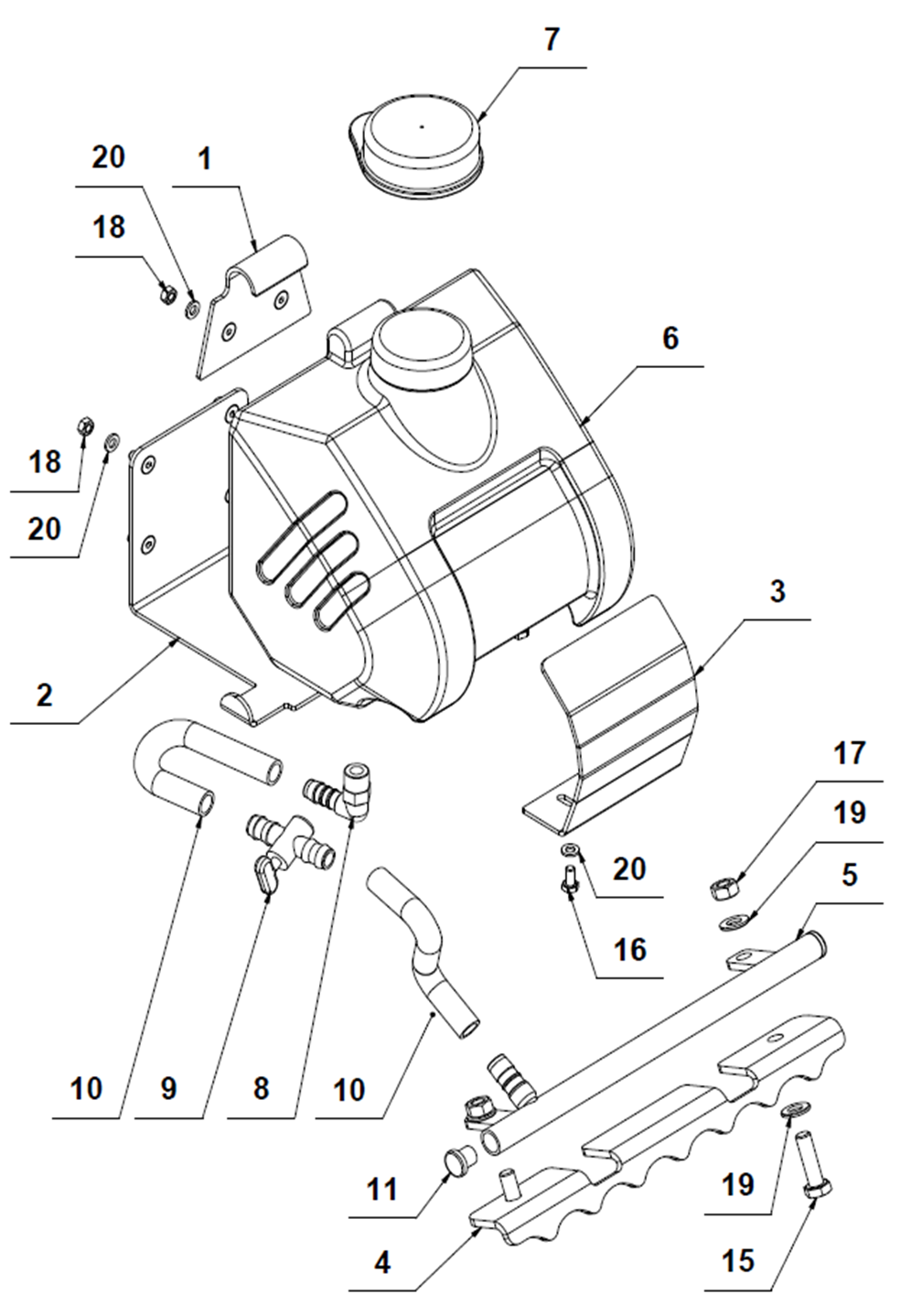

KROPENÍ / SPRINKLING
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31884A | DRŽÁK NÁDRŽE / TANK HOLDER | 1 | |
| 2 | 31857A | KRYT NÁDRŽE I / TANK COVER I | 1 | |
| 3 | 31864A | KRYT NÁDRŽE II / TANK COVER II | 1 | |
| 4 | 42208A | HŘEBEN / PLATE | 1 | |
| 5 | 31863A | TRUBKA / TUBE | 1 | |
| 6 | 600031883A | NÁDRŽ / TANK | 1 | |
| 7 | 600031858A | VÍKO NÁDRŽE / TANK LID | 1 | |
| 8 | 4014014024 | HRDLO / SOCKET | 1 | |
| 9 | 4014435001 | KOHOUT / WATER TAP | 1 | |
| 10 | 4016001400 | HADICE / HOSE | 1m | |
| 11 | 4014085034 | ZÁTKA / PLUG | 2 | |
| 15 | 2933010035 | ŠROUB / BOLT | 2 | |
| 16 | 2933006012 | ŠROUB / BOLT | 2 | |
| 17 | 2934000010 | MATICE / NUT | 2 | |
| 18 | 2934000006 | MATICE / NUT | 6 | |
| 19 | 2125000105 | PODLOŽKA / WASHER | 4 | |
| 20 | 2125000064 | PODLOŽKA / WASHER | 8 |

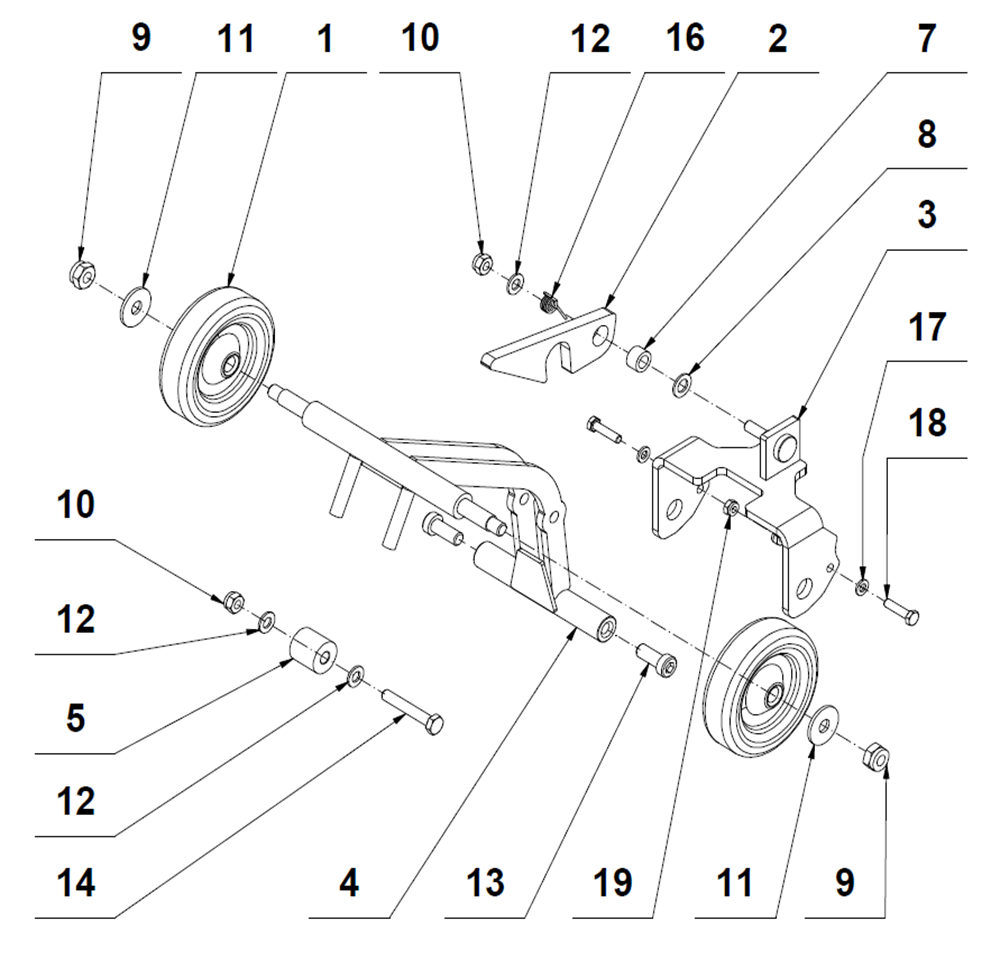

PODVOZEK / UNDERCARRIAGE
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 3180180211 | KOLO KOMPLETNÍ / WHEEL COMPLETE | 2 | |
| 2 | 42424B | ZÁPADKA / CATCH | 1 | |
| 3 | 42507A | RÁM I / FRAME I | 1 | |
| 4 | 31851C | RÁM II / FRAME II | 1 | |
| 5 | 42488A | DORAZ / STOP | 1 | |
| 7 | 4014103034 | LOŽISKO / BEARING | 1 | |
| 8 | 4014003034 | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
| 9 | 2985000010 | MATICE / NUT | 2 | |
| 10 | 2985000008 | MATICE / NUT | 2 | |
| 11 | 2125000105 | PODLOŽKA / WASHER | 2 | |
| 12 | 2125000084 | PODLOŽKA / WASHER | 3 | |
| 13 | 2691210025 | ŠROUB / BOLT | 2 | |
| 14 | 2933008050 | ŠROUB / BOLT | 1 | |
| 16 | 2200042456 | PRUŽINA / SPRING | 1 | |
| 17 | 2125000064 | PODLOŽKA / WASHER | 2 | |
| 18 | 2933006025 | ŠROUB / BOLT | 2 | |
| 19 | 2985000006 | MATICE / NUT | 2 |

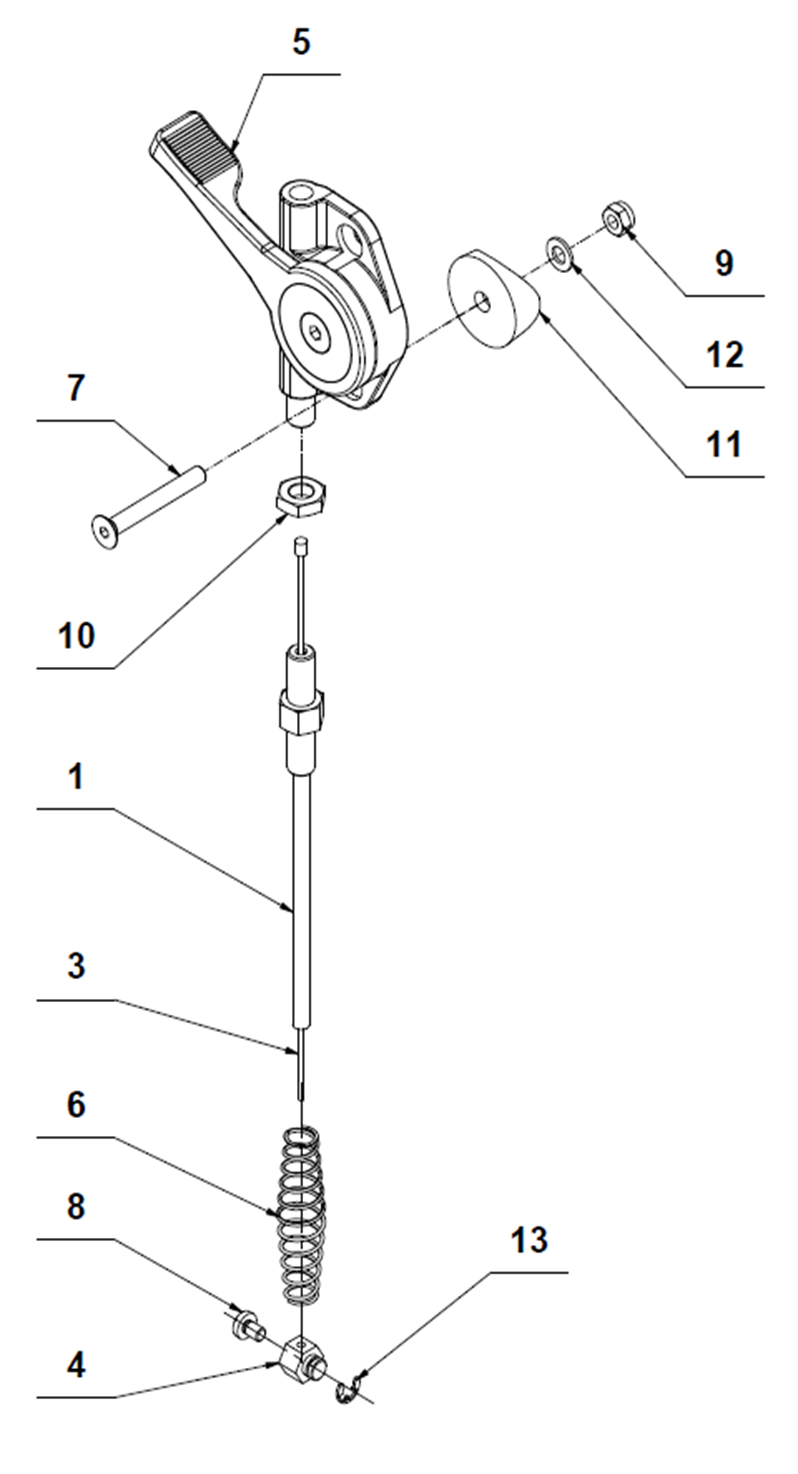

PÁKA PLYNU / THROTTLE LEVER
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1, 3 | 41743A | LANKO PLYNU KOMPLETNÍ / THROTTLE CABLE COMPLETE | 1 | |
| 4 | 41238A | MATICE / NUT | 1 | |
| 5 | 6000000239 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
| 6 | 2200000006 | PRUŽINA / SPRING | 1 | |
| 7 | 2799105040 | ŠROUB / BOLT | 2 | |
| 8 | 2798504006 | ŠROUB / BOLT | 1 | |
| 9 | 2985000005 | MATICE / NUT | 2 | |
| 10 | 2934008075 | MATICE / NUT | 1 | |
| 11 | 600041027A | PODLOŽKA / WASHER | 2 | |
| 12 | 2125000053 | PODLOŽKA / WASHER | 2 | |
| 13 | 3292900005 | POJISTNÝ KOUŽEK / RETAINING RING | 1 |

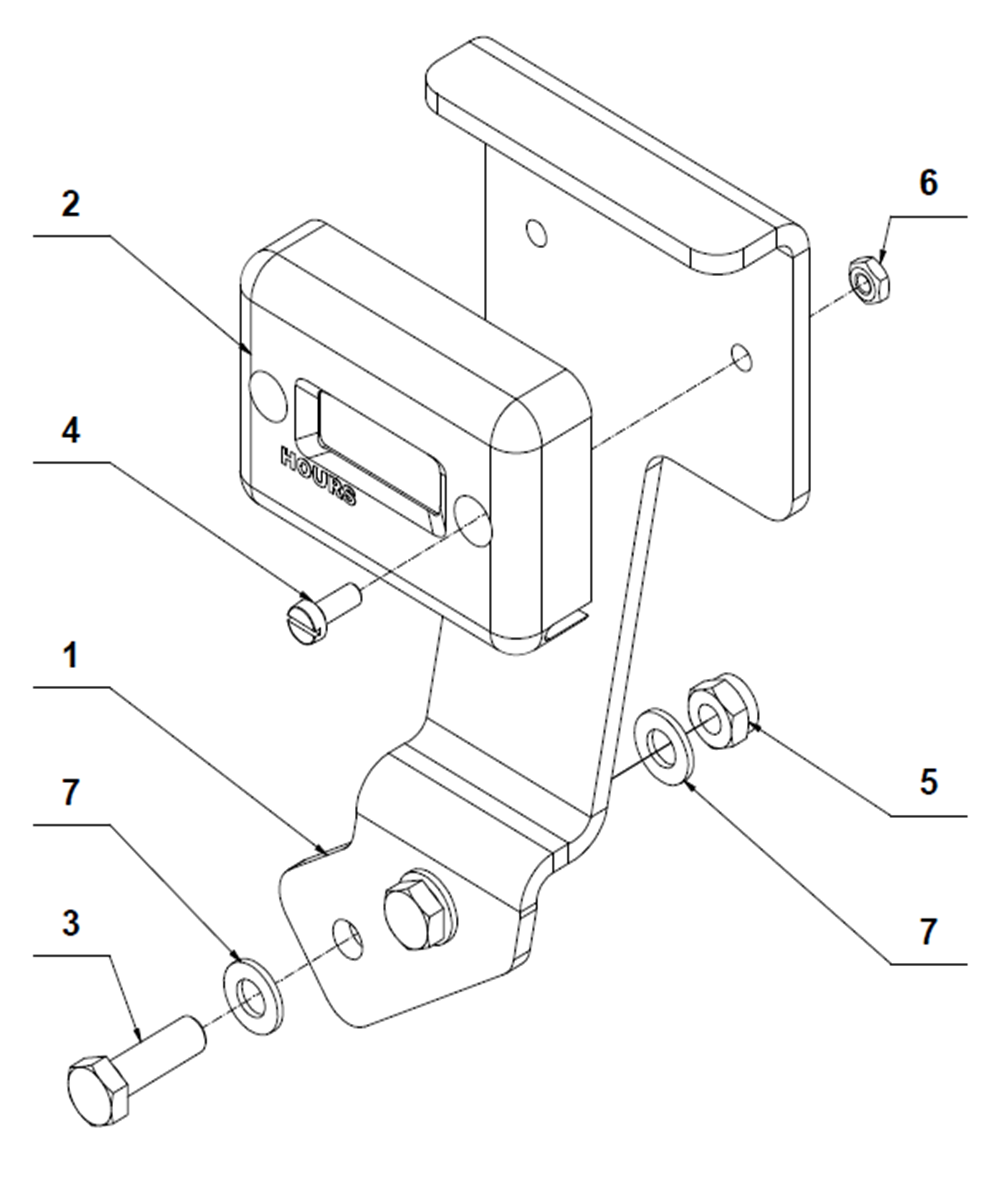

POČÍTADLO MOTOHODIN / HOUR METER
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31881A | DRŽÁK / HOLDER | 1 | |
| 2 | 6000000296 | POČÍTADLO MOTOHODIN / HOUR METER | 1 | |
| 3 | 2933005016 | ŠROUB / BOLT | 2 | |
| 4 | 2912003012 | ŠROUB / BOLT | 2 | |
| 5 | 2985000005 | MATICE / NUT | 2 | |
| 6 | 2934000003 | MATICE / NUT | 2 | |
| 7 | 2125000053 | PODLOŽKA / WASHER | 2 |

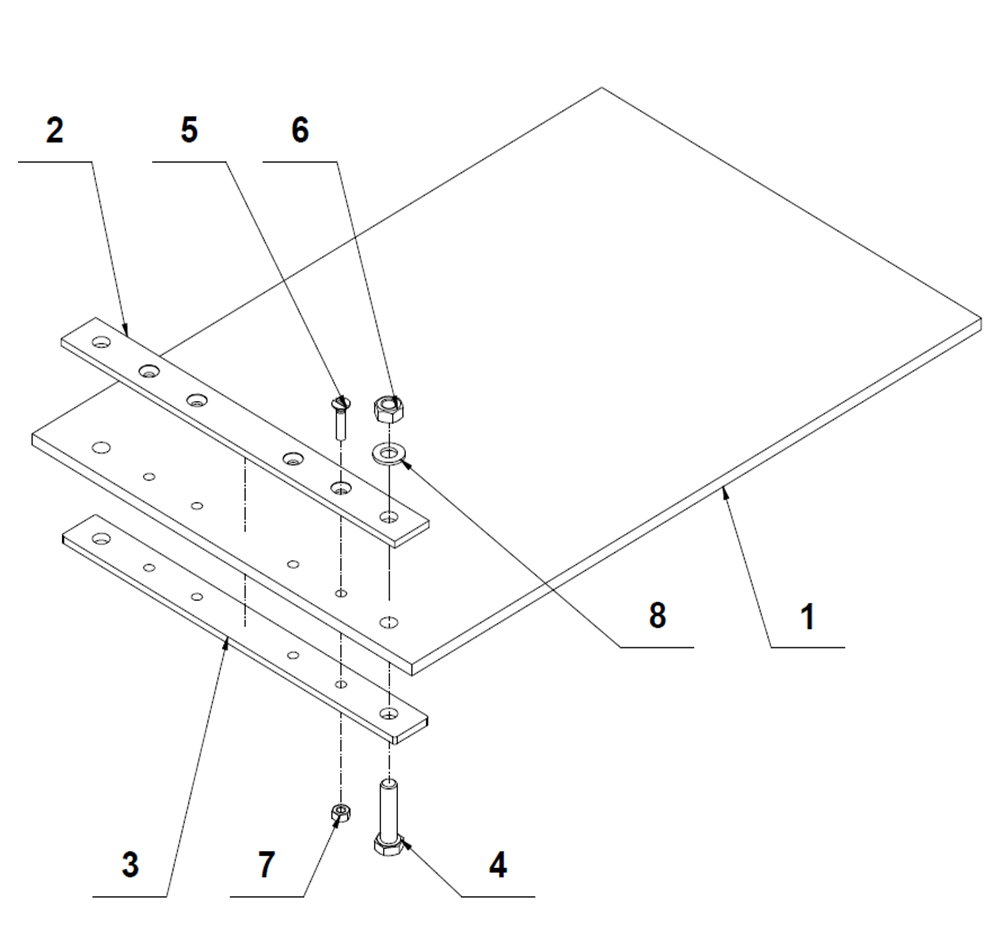

TLUMÍCÍ PODLOŽKA / DAMPING PLATE
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 4013100018 | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | |
| 2 | 42207A | PŘÍLOŽKA I / PLATE I | 1 | |
| 3 | 42206A | PŘÍLOŽKA II / PLATE II | 1 | |
| 4 | 2933010040 | ŠROUB / BOLT | 2 | |
| 5 | 2963006025 | ŠROUB / BOLT | 4 | |
| 6 | 2934000010 | MATICE / NUT | 2 | |
| 7 | 2934000006 | MATICE / NUT | 4 | |
| 8 | 2125000105 | PODLOŽKA / WASHER | 2 |
