RZ111, RZ121, RZ171

RZ111; RZ121; RZ171

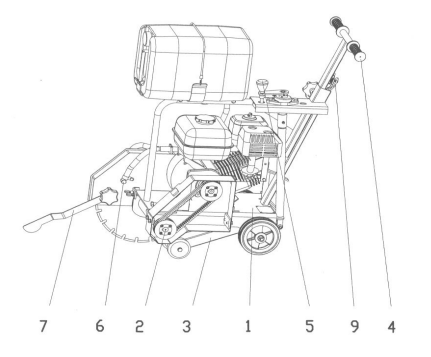

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1   RÁM / FRAME 1
2   POHON / DRIVE 1
3   PODVOZEK / UNDERCARRIAGE 1
4   ŘIDÍTKA / HANDLEBARS 1
5   OVLÁDÁNÍ / CONTROL 1
6   CHLAZENÍ / COOLING 1
7   NAVÁDĚNÍ / GUIDE 1
9   PŘÍSLUŠENSTVÍ / ACCESSORIES 1

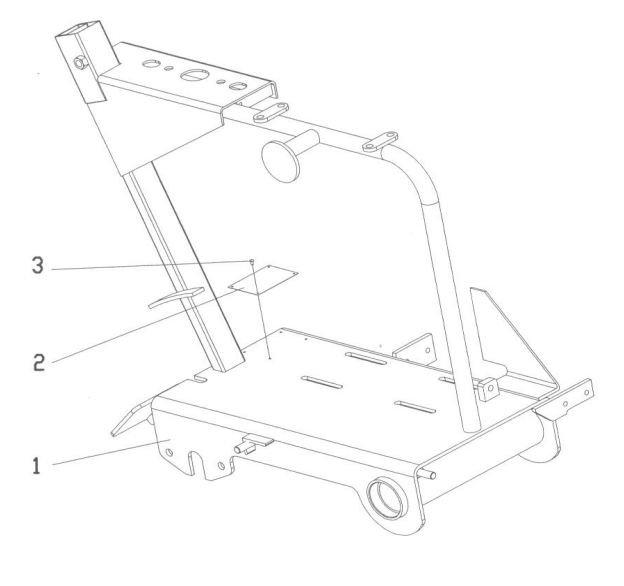

RÁM / FRAME



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30761A RÁM / FRAME 1
2 30780A VÝROBNÍ ŠTÍTEK / TYPE PLATE 1
3 3010010001 HŘEB / NAIL 3x6 4






POHON / DRIVE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1   KOTOUČ / BLADE 1
2 30763A KRYT KOTOUČE / BLADE COVER 1 RZ 111
30788A RZ 121
30784A RZ 171
3 30770A KRYT ŘEMENIC / BELT PULLEY GUARD 1 RZ 111
30792A RZ 121 , 171
4   MOTOR / ENGINE HONDA GX160 1 RZ 111
  MOTOR / ENGINE HONDA GX270   RZ 121
  MOTOR / ENGINE HONDA GX390   RZ 171
5 2270000528 ŘEMENICE I / BELT PULLEY I 1 RZ 111
2270000532 RZ 121
2270000530 RZ 171
6 2270000529 KUŽELOVÉ UPÍNACÍ POUZDRO I / TAPERLOCK I 1 RZ 111
2270000534 RZ 121
2270000535 RZ 171
7 2270000528 ŘEMENICE II / BELT PULLEY II 1 RZ 111
2270000533 RZ 121 , 171
8 2270000529 KUŽELOVÉ UPÍNACÍ POUZDRO II / TAPERLOCK II 1 RZ 111
2270000534 RZ 121 , 171
9 30775A HŘÍDEL / SHAFT 1 RZ 111
30793A RZ 121 , 171
10 41189A PŘÍRUBA I / FLANGE I 1
11 41188A PŘÍRUBA II / FLANGE II 1
12 41187A LABIRINT / LABYRINTH 1
13 40407A KOSTKA / CUBE 2 RZ 111
40167A RZ 121 , 171
14 4080000665 KLÍNOVÝ ŘEMEN / DRIVE BELT 2 RZ 111
4080000763 KLÍNOVÝ ŘEMEN / DRIVE BELT 3 RZ 121
4080000735 KLÍNOVÝ ŘEMEN / DRIVE BELT 3 RZ 171
15 3110006205 LOŽISKO / BEARING 2
16 6000000077 VYPÍNAČ MOTORU / ENGINE ON/OFF SWITCH 1
17 41203A MATICE / NUT 1
18 41190A PODLOŽKA / WASHER 1
19 600041180A CLONA / ORIFICE PLATE 1 RZ 111
600041197A   RZ 121 , 171
20 3120010011 ČEP / PIN 10x30 1
21 2256287725 PERO / KEY 1
22 2933010080 ŠROUB / BOLT 1
23 2933008040 ŠROUB / BOLT 4 RZ 111
2933010050 RZ 121 , 171
24   ŠROUB / BOLT M8x12 4
25   ŠROUB / BOLT M6x8 1
26   ŠROUB / BOLT M6x16 1
27   MATICE / NUT M10 1
28   MATICE / NUT 2
29   MATICE / NUT M6 1
30 2127000008 PODLOŽKA / WASHER 4 RZ 111
2127000010 RZ 121 , 171
31   PODLOŽKA / WASHER 10 2
32   PODLOŽKA / WASHER10 2
33   PODLOŽKA / WASHER8 4
34   PODLOŽKA / WASHER6 1
35 6000000045 KABEL / CABLE 1
36 6000000060 ZÁTKA / PLUG 1

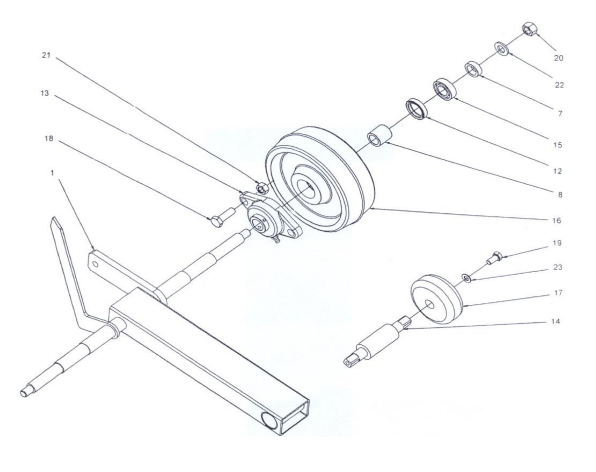

PODVOZEK / UNDERCARRIAGE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31794A RÁM / FRAME 1 RZ 111
31795A   RZ 121 , 171
7 40359A ROZPĚRNÉ POUZDRO / DISTANCE BUSH 4
8 40361A ROZPĚRNÉ POUZDRO / DISTANCE BUSH 2
12 4102503507 GUFERO / OIL SEAL 4
13 3110000209 LOŽISKO / BEARING 2
14 3110000210 LOŽISKO / BEARING 1
15 3110006003 LOŽISKO / BEARING 4
16 3180180204 KOLO / WHEEL 2
17 3180180205 KOLO / WHEEL 2
18   ŠROUB / BOLT M10x30 4
19   ŠROUB / BOLT M8x1x20 2
20   MATICE / NUT M12 2
21   MATICE / NUT M10 4
    PODLOŽKA / WASHER 10,5 4
22   PODLOŽKA / WASHER 13x35x2,5 2
23   PODLOŽKA / WASHER 8x24x2 2
  30073B KOLO VELKÉ KOMPLET / BIG WHEEL - SET (poz.8,12,15,16) 1






ŘIDÍTKA / HANDLEBARS



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 30771A ŘIDÍTKA / HANDLEBARS 1
2 4014014013 RUKOJEŤ / GRIP 2
3 4260000210 ŠROUB / BOLT 1

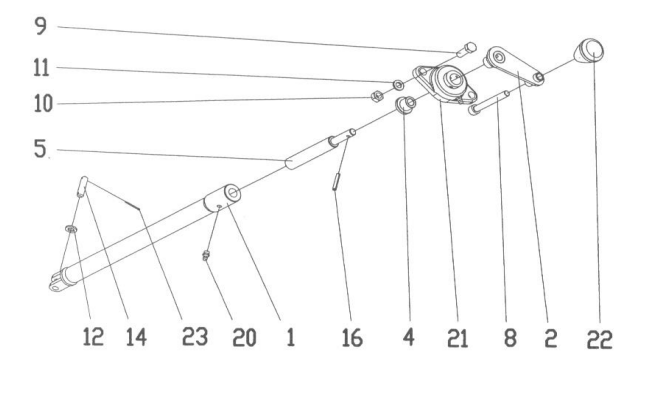

OVLÁDÁNÍ / CONTROL



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 41207A TRUBKA / PIPE 1 RZ111
41207B RZ121, 171
2 40188A PÁKA / LEVER 1
4 40354A POUZDRO / BEARING BUSH 1
5 40192A ŠROUB / BOLT 1
8   ŠROUB / BOLT M10X80 1
9   ŠROUB / BOLT M10x30 2
10   MATICE / NUT M10 2
11   PODLOŽKA / WASHER 10 4
12   PODLOŽKA / WASHER 10 2
14 40982A ČEP / PIN 10x40 1
16   KOLÍK / PIN 6x30 1
20 3742100801 MAZNICE / GREASE M8x1 1
21 3110000209 LOŽISKO / HANDLE 1
22 4260004010 RUKOJEŤ / HANDLE 1
23   ZÁVLAČKA / SPLIT PIN 3,2x25 2






SKRÁPĚNÍ / SPRINKLINK



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 41160A VODNÍ NÁDRŽ / WATER TANK (poz.1,3,5,6) 1 RZ 111
41202A RZ 121 , 171
2 30794A DRŽÁK NÁDRŽE / WATER TANK HOLDER 1 RZ 111
30796A RZ 121 , 171
3 3815232003 RYCHLOSPOJKA / FAST COUPLING 1
4 3815232503 SPOJOVACÍ DÍL / CONNECTION PIECE 1
5 40413A MATICE / NUT 1
6 600040412A PODLOŽKA / WASHER 1
7 4014435001 KOHOUT / WATER TAP 1
8 4014014011 POZBOČKA / BREECHER PIECE 1
9 40213AA KOLENO S TRYSKOU / ELBOW WITH NOZZLE 2
11 3651002015 OBJÍMKA / SLEEVE 2
12 30078D PŘÍDRŽNÝ PÁS / FASTENING BELT 1
14   ŠROUB / BOLT M6x12 2
15   MATICE / NUT M8 4
    PODLOŽKA / WASHER 8,5 4
16   MATICE / NUT M6 2
17 4016001401 HADICE / HOSE 1 RZ 111
4016001401 RZ 121 , 171
18 4016001401 HADICE / HOSE 1 RZ 111
4016001401 RZ 121 , 171
19 4016001401 HADICE / HOSE 1 RZ 111
4016001401 RZ 121 , 171
  30795A SESTAVA KROPENÍ / SPRINKLINK ASSEMBLY (pos. 4,7-19) 1 RZ 111
30795B RZ 121 , 171

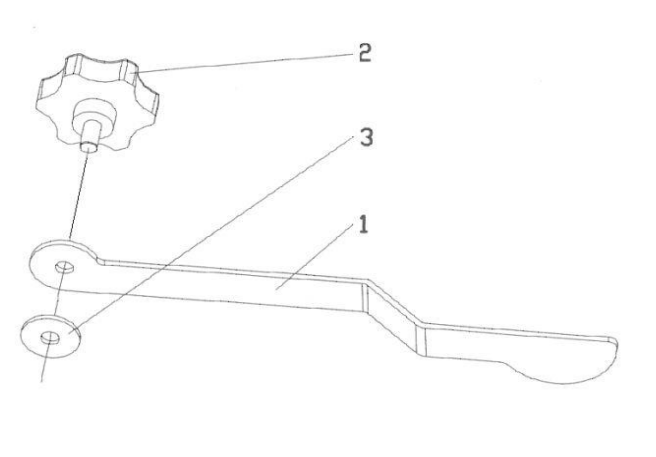

NAVÁDĚNÍ / GUIDE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 41167A RAMENO / ARM 1
2 4260000210 ŠROUB / BOLT 1
3   PODLOŽKA / WASHER 1






PŘÍSLUŠENSTVÍ / ACCESSORIES



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 40275B KLÍČ / SPANNER 1 RZ 111 , 121
40275A RZ 171
2 7640000030 KLÍČ / SPANNER 1 RZ 111 , 121 , 171
4 40408A KLÍČ / SPANNER 1 RZ 111 , 121 , 171
7 4014014017 HRDLO / SOCKET 1 RZ 111
4014014018 HRDLO / SOCKET 1 RZ 121 , 171
  4016001308 HADICE / HOSE 0,5 m 1
8 4015000060 ŠŇŮRA PLETENÁ / BRAIDED CORD 1 RZ 111 , 121 , 171
