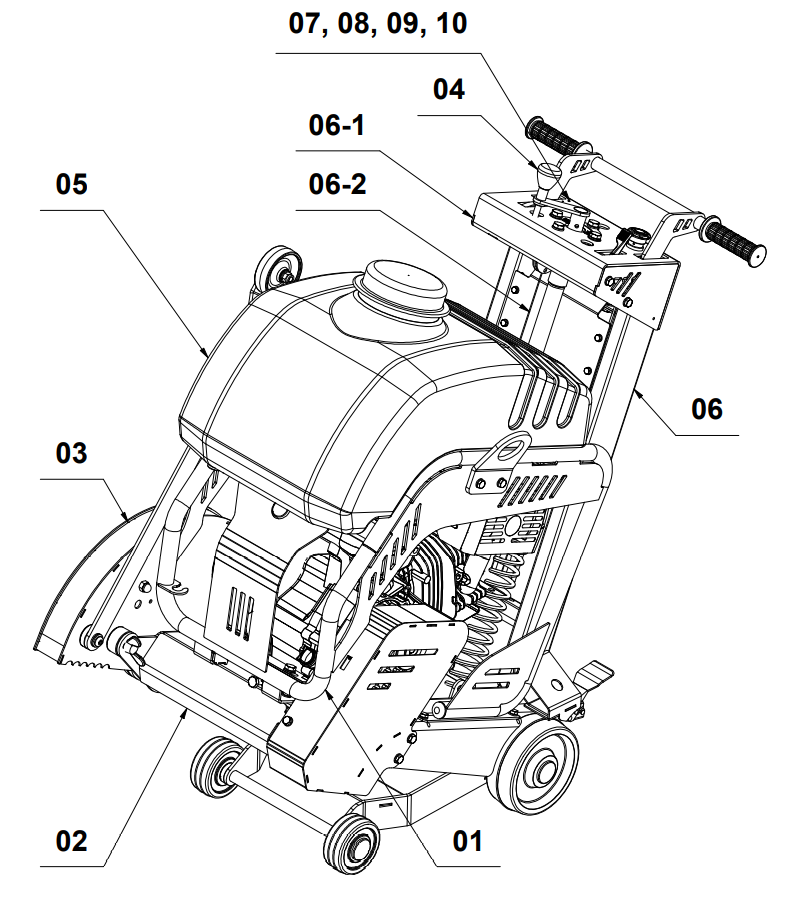

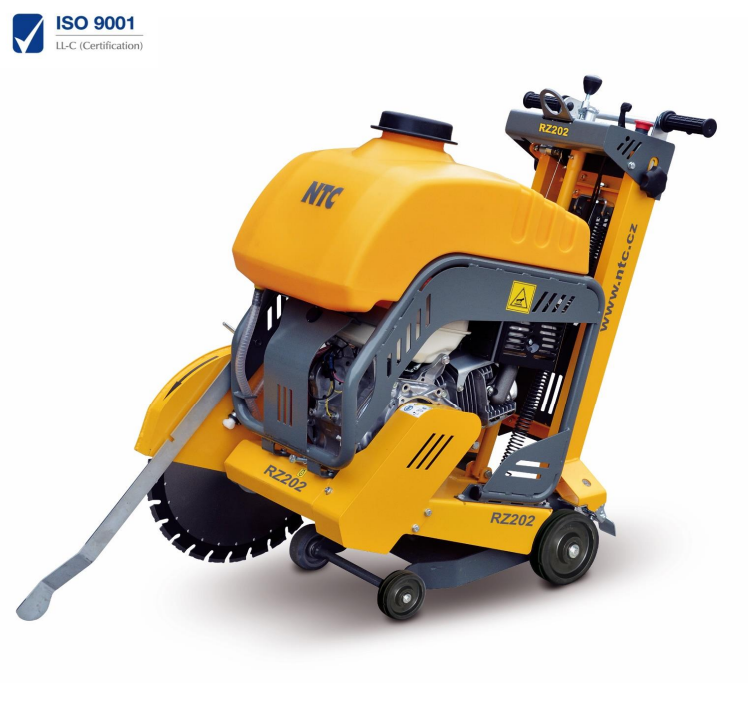

RZ122, RZ172, RZ202

RZ 122; RZ 172; RZ 202; RZ 202H




Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
01 20498A RÁM / FRAME 1
02 20310C DESKA MOTORU / ENGINE PLATE 1 RZ 122; RZ 172; RZ 202
10207C DESKA MOTORU / ENGINE PLATE 1 RZ 202H
03 10133B POHON / DRIVE 1 RZ 122
10131B POHON / DRIVE 1 RZ 172
10154B POHON / DRIVE 1 RZ 202
20429A POHON / DRIVE 1 RZ 202H
04 31754A OVLÁDÁNÍ / CONTROL 1
05 31741B CHLAZENÍ / COOLING 1
06 20548B SLOUPEK S PODVOZKEM POST WITH UNDERCARRIAGE 1 RZ 122; RZ 172; RZ 202
20580B SLOUPEK S PODVOZKEM / POST WITH UNDERCARRIAGE 1 RZ 202H
06-1 32382A PANEL / PANEL 1 RZ 122; RZ 172; RZ 202
32423A PANEL / PANEL 1 RZ 202H
06-2 32237A HLOUBKOMĚR / DEPTH METER 1
Příslušenství   Accessories
7 6000000296 POČÍTADLO MOTOHODIN / HOUR METER 1
8 2912003010 ŠROUB / BOLT 2
9 2934000003 MATICE /
NUT
2
10 2125000032 PODLOŽKA / WASHER 2

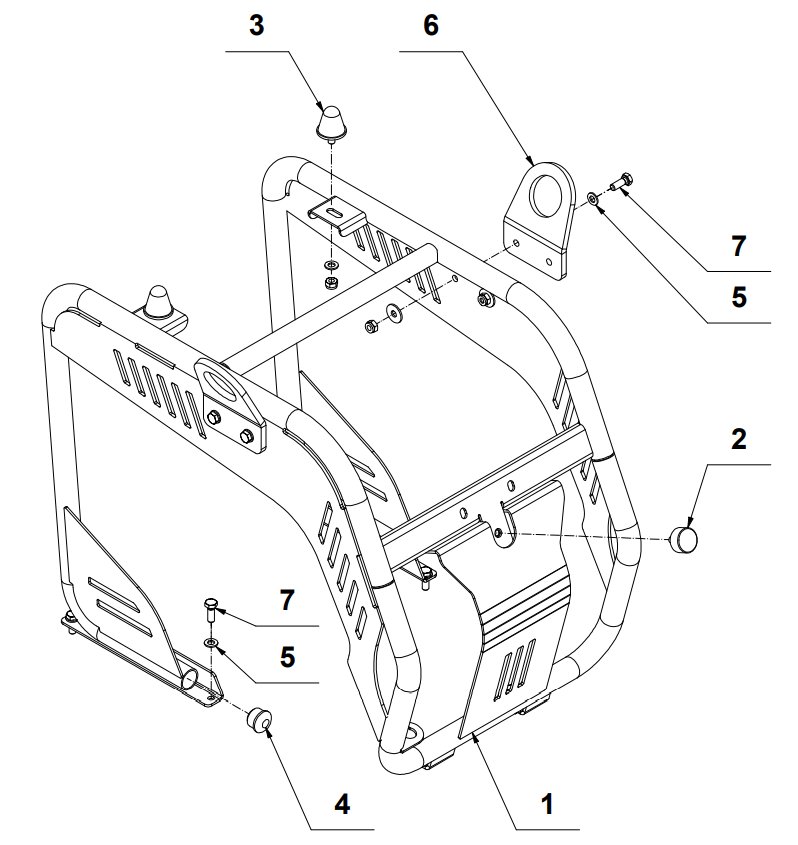

RÁM / FRAME

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20497A RÁM / FRAME 1
2 4236203560 GUMOKOV / RUBBER MOUNT 1
3 4200007616 GUMOKOV / RUBBER MOUNT 2
4 4264001324 ZÁTKA / PLUG 2
5 2125000084 PODLOŽKA / WASHER 10
6 42447A ZÁVĚSNÝ BOD / LIFTING POINT 2
7 2933008022 ŠROUB / BOLT 10
8 2902100008 PODLOŽKA / WASHER 4
9 2985000008 MATICE / NUT 6

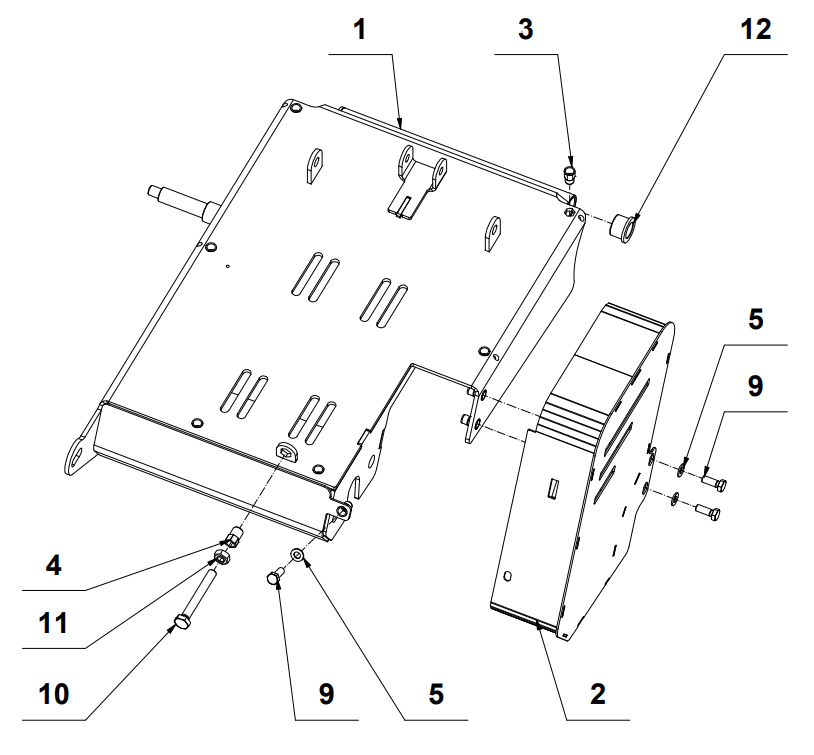

DESKA MOTORU / ENGINE PLATE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 10129C DESKA MOTORU HONDA / ENGINE PLATE HONDA 1 RZ 122; RZ 172; RZ 202
10201C DESKA MOTORU HATZ / ENGINE PLATE HATZ 1 RZ 202H
2 32228A KRYT ŘEMENIC / V-BELT COVER 1
3 2733700001 MATICE / NUT 9
4 2733700002 MATICE / NUT 1
5 2125000084 PODLOŽKA / WASHER 3
9 2933008022 ŠROUB / BOLT 3
10 2933010080 ŠROUB / BOLT 1
11 2934000010 MATICE / NUT 1
12 4014014033 POUZDRO / HOUSING 2

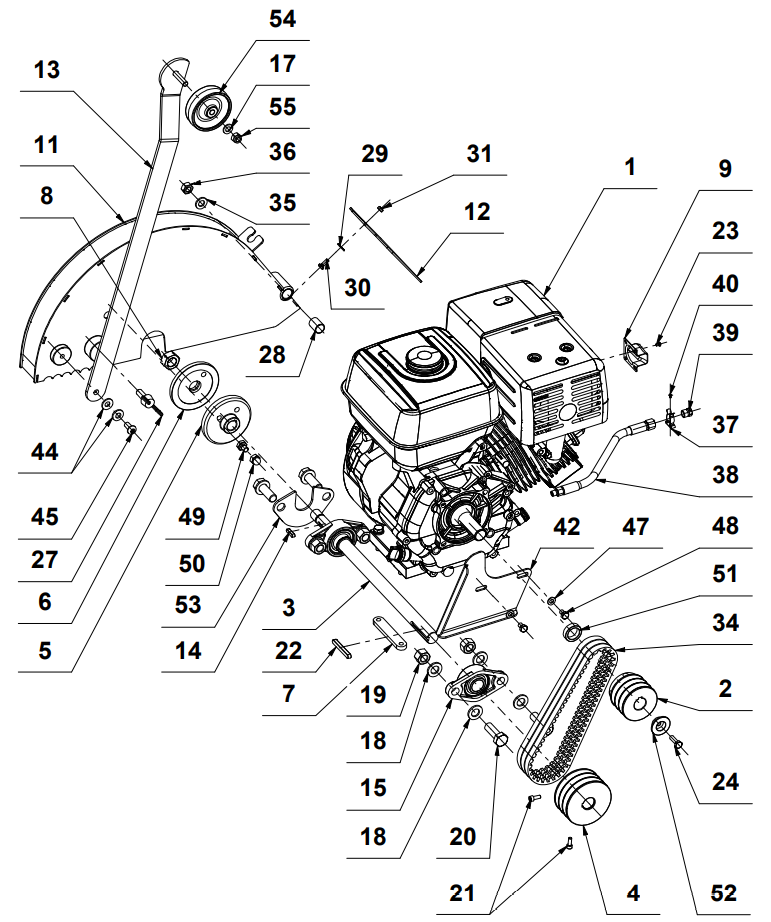

POHON HONDA / DRIVE HONDA

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3120010032 MOTOR HONDA GX 270 / ENGINE HONDA GX 270 1 RZ 122
3120010053 MOTOR HONDA GX 390 / ENGINE HONDA GX 390 1 RZ 172; RZ 202
3120010134 MOTOR HONDA GX 390 CYKLON / ENGINE HONDA GX 390 CYCLONE 1 Volitelné přís. Optional
RZ 172; RZ 202
2 42086B ŘEMENICE / PULLEY 1 RZ 122
32233B ŘEMENICE / PULLEY 1 RZ 172
32009A ŘEMENICE / PULLEY 1 RZ 202
3 31735A HŘÍDEL / SHAFT 1
4 41902A ŘEMENICE / PULLEY 1 RZ 122
32008A ŘEMENICE / PULLEY 1 RZ 172; RZ 202
5 31658A PŘÍRUBA I / FLANGE I 1
6 42026A PŘÍRUBA II / FLANGE II 1
7 42093A ÚCHYT MOTORU / ENGINE MOUNT 2
8 42028A MATICE / NUT 1
9 41061A DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR 1
11 32291A KRYT KOTOUČE / DISC COVER 1 RZ 122
32287A KRYT KOTOUČE / DISC COVER 1 RZ 172
31997A KRYT KOTOUČE / DISC COVER 1 RZ 202
12 600042400A CLONA / SHADE 1
13 42581A PRAVÍTKO / CUT RULER 2
14 2256286625 PERO / KEY 1
15 3110000208 LOŽISKO / BEARING 2
16 2933010045 ŠROUB / BOLT 4
17 2125000105 PODLOŽKA / WASHER 5
18 2125000170 PODLOŽKA / WASHER 8
19 2934000016 MATICE / NUT 4
20 2933016045 ŠROUB / BOLT 4
21 2912006016/2 ŠROUB / BOLT 2
22 2256288763 PERO / KEY 1
23 2798504006 ŠROUB / BOLT 4
24 2933008035 ŠROUB / BOLT 1
25 2798000010 PODLOŽKA / WASHER 4
27 2316012030 ŠROUB / BOLT 1
28 4014014036 POUZDRO / HOUSING 2
29 2440003006 PODLOŽKA / WASHER 1
30 2933006016 ŠROUB / BOLT 1
31 2934000006 MATICE / NUT 1
32 2127000006 PODLOŽKA / WASHER 1
33 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 2
34 4080000735 ŘEMEN KLÍNOVÝ / V-BELT 3 RZ 122
4080130700 ŘEMEN KLÍNOVÝ / V-BELT 3 RZ 172
4080130685 ŘEMEN KLÍNOVÝ / V-BELT 3 RZ 202
35 2125000130 PODLOŽKA / WASHER 1
36 2985000012 MATICE / NUT 1
37 3619603013 SPONA / CLASP 1
38 3400000022 HADICE / HOSE 1
39 3800000009 ZÁTKA / PLUG 1
40 2733724101 NÝT / RIVET 1
42 32211A KRYT ŘEMENE VNITŘNÍ / V-BELT COVER 1
44 2209300000 PODLOŽKA / WASHER 2
45 2738010020 ŠROUB / BOLT 1
47 2125000084 PODLOŽKA / WASHER 2
48 2933008020 ŠROUB / BOLT 2
49 2933010014 ŠROUB / BOLT 1
50 2158700010 MATICE / NUT 1
51 42575A DISTANČNÍ KROUŽEK / DISTANCE RING 1
52 40172A PODLOŽKA / WASHER 1 RZ 122
42576A PODLOŽKA / WASHER 1 RZ 172; RZ 202
53 31737A DORAZ / STOPPER 1
54 6000040084 KOLO / WHEEL 1
55 2985000010 MATICE / NUT 1
56 2127000008 PODLOŽKA / WASHER 2
57 2127000010 PODLOŽKA / WASHER 4
Příslušenství k motoru Honda Honda Engine Accessories:
Příslušenství k motoru Honda GX 390 Cyklon Honda GX 390 Cyclone Engine Accessories:
Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3126070304 VZDUCHOVÝ FILTR / AIR FILTER 1 RZ 122,
Motor Engine GX 270
1 3126070313 VZDUCHOVÝ FILTR / AIR FILTER 1 RZ 172; RZ 202
Motor Engine GX 390
2 3126070208 ZAPALOVACÍ SVÍČKA / SPARK PLUG 1
Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31260717734 VZDUCHOVÝ FILTR / AIR FILTER 1 RZ 172; RZ 202
Cyklon Cyclone
2 3126070208 ZAPALOVACÍ SVÍČKA / SPARK PLUG 1 RZ 172; RZ 202
Cyklon Cyclone

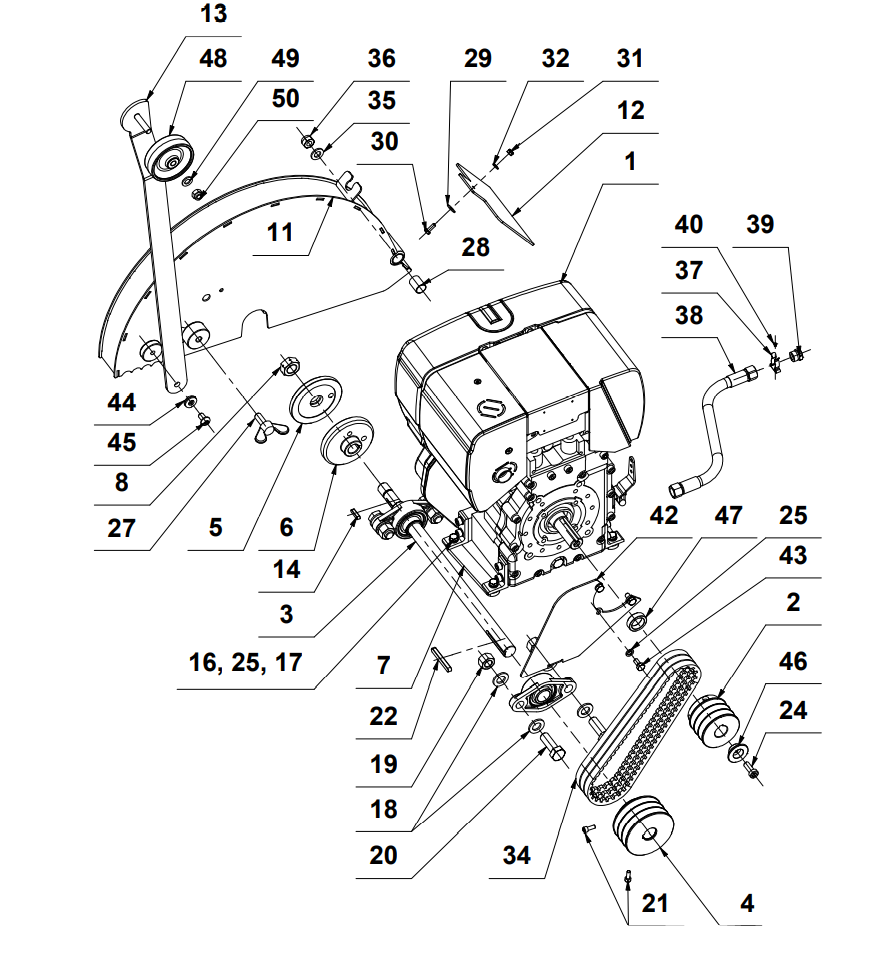

POHON HATZ / DRIVE HATZ

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note

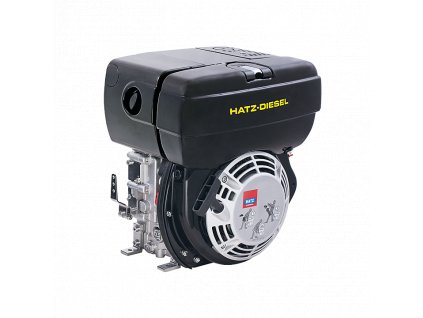

1 3120010096 MOTOR HATZ / ENGINE HATZ 1
2 32233B ŘEMENICE / PULLEY 1
3 31735A HŘÍDEL / SHAFT 1
4 32008A ŘEMENICE / PULLEY 1
5 42026A PŘÍRUBA II / FLANGE II 1
6 31658A PŘÍRUBA I / FLANGE I 1
7 42379A UCHYCENÍ MOTORU / ENGINE MOUNT 2
8 42028A MATICE / NUT 1
11 31997A KRYT KOTOUČE / DISC COVER 1
12 600042400A CLONA / SHADE 1
13 42581A PRAVÍTKO / CUT RULER 1
14 2256286625 PERO / KEY 1
15 3110000208 LOŽISKO / BEARING 2
16 2933008025 ŠROUB / BOLT 4
17 2125000084 PODLOŽKA / WASHER 4
18 2125000170 PODLOŽKA / WASHER 8
19 2934000016 MATICE / NUT 4
20 2933016045 ŠROUB / BOLT 4
21 2912006016 2 ŠROUB / BOLT 2
22 2256288763 PERO / KEY 1
24 2691210025 ŠROUB / BOLT 1
25 2798000008 PODLOŽKA / WASHER 7
27 2316012030 ŠROUB / BOLT 1
28 4014014036 POUZDRO / HOUSING 2
29 2902100006 PODLOŽKA / WASHER 1
30 2933006016 ŠROUB / BOLT 1
31 2985000006 MATICE / NUT 1
32 2127000006 PODLOŽKA / WASHER 1
33 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 1
34 4080130735 ŘEMEN KLÍNOVÝ / V-BELT 3
35 2125000130 PODLOŽKA / WASHER 1
36 2985000012 MATICE / NUT 1
37 3619603013 SPONA / CLASP 1
38 3400000028 HADICE / HOSE 1
39 3800000010 ZÁTKA / PLUG 1
40 2733724101 NÝT / RIVET 1
42 32191A KRYT ŘEMENE VNITŘNÍ / V-BELT COVER 1
43 2933008016 ŠROUB / BOLT 3
44 2209300000 PODLOŽKA / WASHER 2
45 2738010016 ŠROUB / BOLT 1
46 42828A PODLOŽKA / WASHER 1
47 42575A DISTANČNÍ KROUŽEK / DISTANCE RING 1
48 6000040084 KOLO / WHEEL 1
49 2125000105 PODLOŽKA / WASHER 1
50 2985000010 MATICE / NUT 1
Příslušenství k motoru HATZ HATZ Engine Accessories
Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 6015042600 VZDUCHOVÝ FILTR / AIR FILTER 1

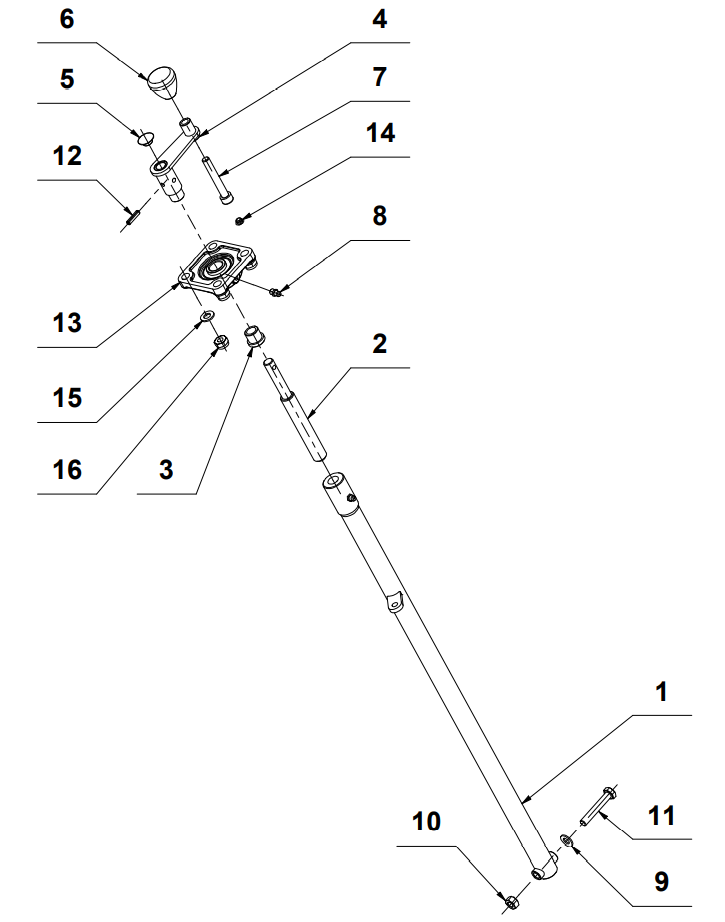

OVLÁDÁNÍ / CONTROL

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 42106A TRUBKA / TUBE 1
2 42121A ŠROUB / BOLT 1
3 42120A POUZDRO / HOUSING 1
4 42103A PÁKA OVLÁDÁNÍ / LEVER CONTROL 1
5 4014085039 ZÁTKA / PLUG 1
6 4260004010 HLAVICE / KNOB 1
7 2912010080 ŠROUB / NUT 1
8 3742100801 MAZNICE / LUBRICATOR 1
9 2125000105 PODLOŽKA / WASHER 2
10 2934000010 MATICE / NUT 1
11 2933010065 ŠROUB / BOLT 1
12 2148106026 KOLÍK / PIN 1
13 3110000207 LOŽISKO / BEARING 1
14 4014085031 ZÁSLEPKA / PLUG 1
15 2125000105 PODLOŽKA / WASHER 4
16 2934000010 MATICE / NUT 4

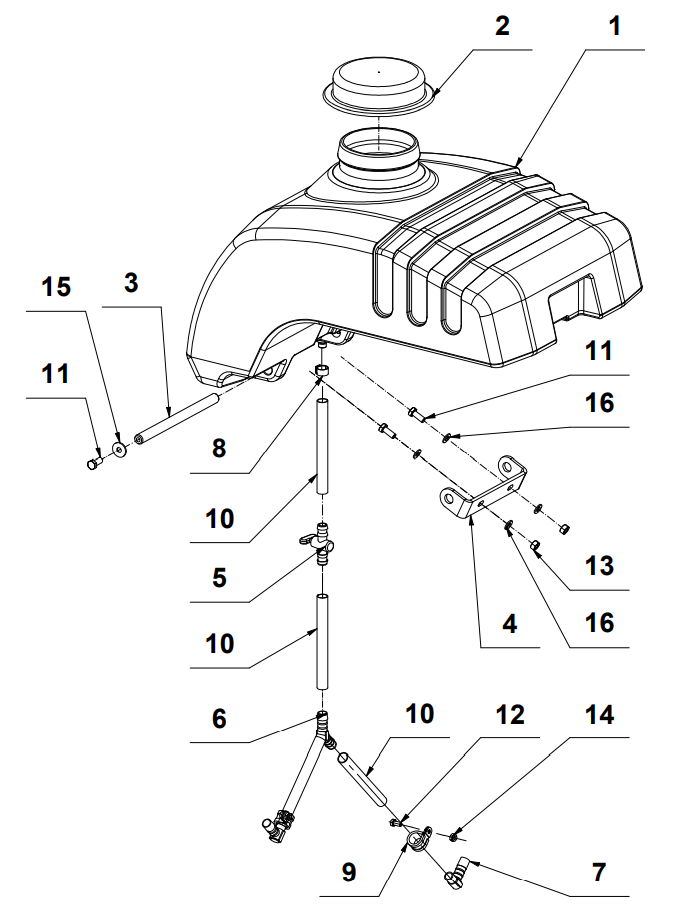

CHLEZNÍ / COOLING

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 600031742A NADRŽ VODNÍ / WATER TANK 1
2 6000000048 VÍKO NÁDRŽE / TANK LID 1
3 42110A ČEP / PIN 1
4 42080A KONZOLA / CONSOLE 1
5 4014435001 KOHOUT / WATER TAP 1
6 4014014011 HRDLO / SOCKET 1
7 40213AA KOLENO / SOCKET 2
8 3650000001 SPONA / CLASP 1
9 3651002015 SPONA / CLASP 2
10 4016001400 HADICE L=850mm / HOSE L=850mm 1
4016001400 HADICE L=100mm / HOSE L=100mm 1
4016001400 HADICE L=280mm / HOSE L=280mm 1
11 2933008020 ŠROUB / BOLT 4
12 2933006012 ŠROUB / BOLT 2
13 2985000008 MATICE / NUT 2
14 2985000006 MATICE / NUT 2
15 2902100008 PODLOŽKA / WASHER 2
16 2125000084 PODLOŽKA / WASHER 4

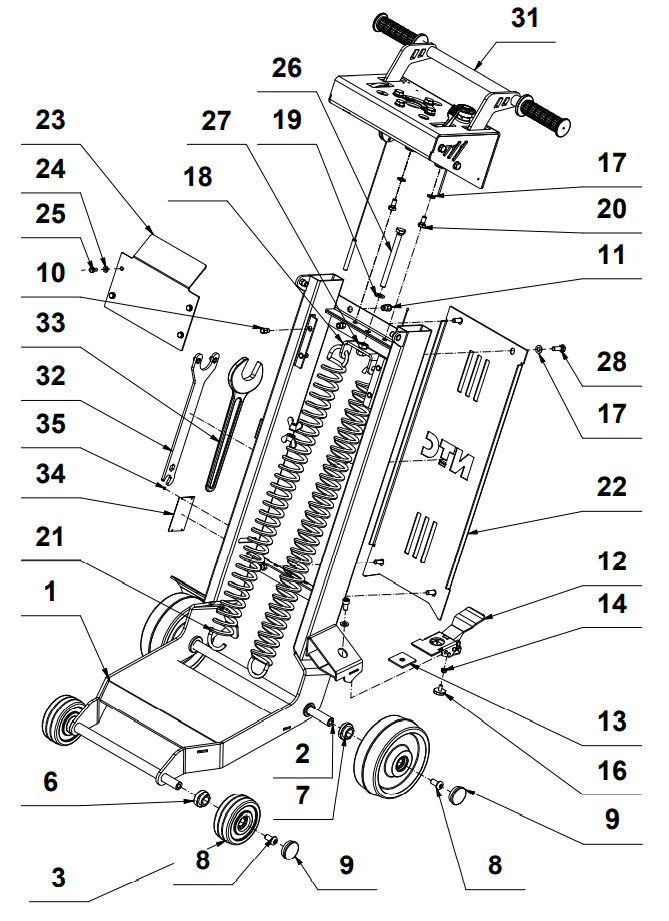

SLOUPEK S PODVOZKEM / POST WITH UNDERCARRIAGE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20551B SLOUPEK S PODVOZKEM / POST WITH UNDERCARRIAGE 1
2 42085B HŘÍDEL / SHAFT 1
3 32410A KOLO / WHEEL 100mm 2
4 32409A KOLO /
WHEEL 170mm
2
6 42625A POUZDRO / HOUSING 2
7 42626A POUZDRO / HOUSING 2
8 2738010020 ŠROUB / BOLT 4
9 4014085043 KRYTKA / COVER 4
10 2733700000 MATICE / NUT 4
11 2733700001 MATICE / NUT 8
12 3180180210 BRZDA / BRAKE 1
13 42139A PODLOŽKA BRZDY / BRAKE WASHER 1
14 2119300006 MATICE / NUT 1
15 2912008016 ŠROUB / BOLT 1
16 2653006012 ŠROUB / BOLT 1
17 2125000084 PODLOŽKA / WASHER 7
18 31753A DRŽÁK PRUŽIN / SPRING HOLDER 1
19 2125000105 PODLOŽKA / WASHER 2
20 2933008016 ŠROUB / BOLT 2
21 2200000003 PRUŽINA / SPRING 2
22 31752A PLECH KRYCÍ / COVER 1
23 42142A KRYT / COVER 1
24 2125000064 PODLOŽKA / WASHER 4
25 2933006020 ŠROUB / BOLT 4
26 2933010065 ŠROUB / BOLT 1
27 2934000010 MATICE / NUT 2
28 2933008025 ŠROUB / BOLT 4
31 32382A PANEL / PANEL 1 RZ 122; RZ 172; RZ 202
32423A PANEL / PANEL 1 RZ 202H
32 32213A KLÍČ KOTOUČE / SPANNER 1
33 7640000030 KLÍČ KOTOUČE / SPANNER 1
34 3010010007 ŠTÍTEK / LABEL 1
35 2733724100 NÝT / RIVET 4

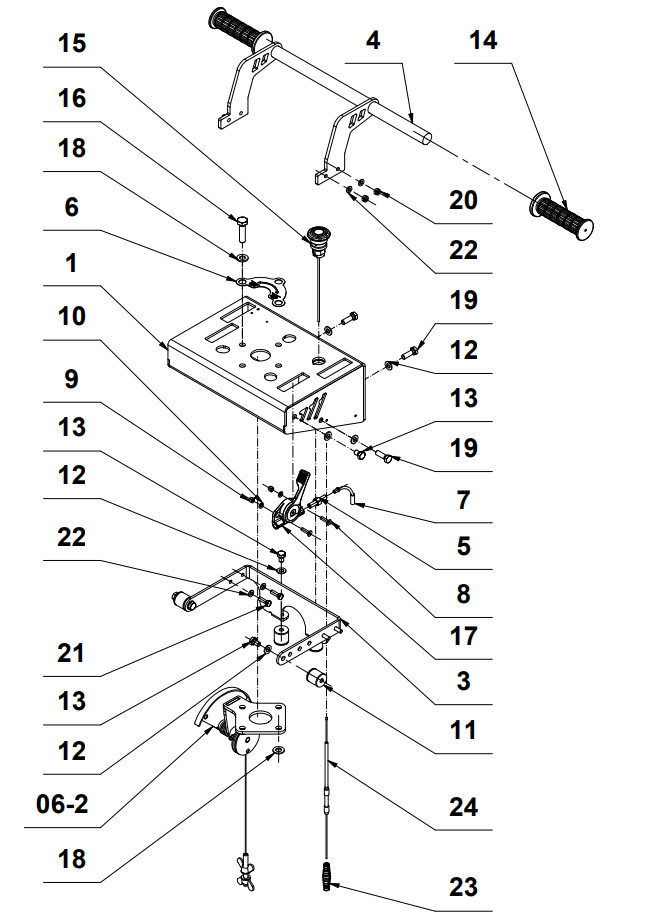

PANEL / PANEL

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 32299A PANEL / PANEL 1
06-2 32237A HLOUBKOMĚR / DEPTH METER 1
3 32301A KONZOLA / CONSOLE 1
4 32300A ŘIDÍTKA / HANDLEBRS 1
5 42616A ŠROUB BOWDENU / BOWDEN SCREW 1
6 42571A INFO ŠTÍTEK / INFO LABEL 1
7 3126700003 VODÍTKO LANKA / CABLE GUIDE 1
8 2799105020 ŠROUB / BOLT 2
9 2985000005 MATICE / NUT 2
10 2125000053 PODLOŽKA / WASHER 2
11 4000701029 SILENTBLOK / RUBBER MOUNT 4
12 2125000084 PODLOŽKA / WASHER 10
13 2933008012 ŠROUB / BOLT 4
14 4014014013 RUKOJEŤ / HANDLE 2
15 6020002138 STOP TLAČÍTKO / STOP BUTTON 1 RZ 122; RZ 172; RZ 202
For engine HONDA only
15 6020002139 ROZPÍNACÍ JEDNOTKA / OPENING UNIT 1 RZ 122; RZ 172; RZ 202
For engine HONDA only
15 6020002141 SPOJOVACÍ DÍL / CONNECTING PART 1 RZ 122; RZ 172; RZ 202
For engine HONDA only
16 2933010040 ŠROUB / BOLT 4
17 6000000239 PÁKA PLYNU / THROTTLE LEVER 1
18 2125000105 PODLOŽKA / WASHER 8
19 2933008022 ŠROUB / BOLT 4
20 2985000006 MATICE / NUT 4
21 2933006020 ŠROUB / BOLT 4
22 2125000064 PODLOŽKA / WASHER 8
23 2200000006 PRUŽINA / SPRING 1
24 32366A LANKO PLYNU  / THROTTLE LEVER CABLE 1 RZ 122; RZ 172; RZ 202
32424A LANKO PLYNU  / THROTTLE LEVER CABLE 1 RZ 202H

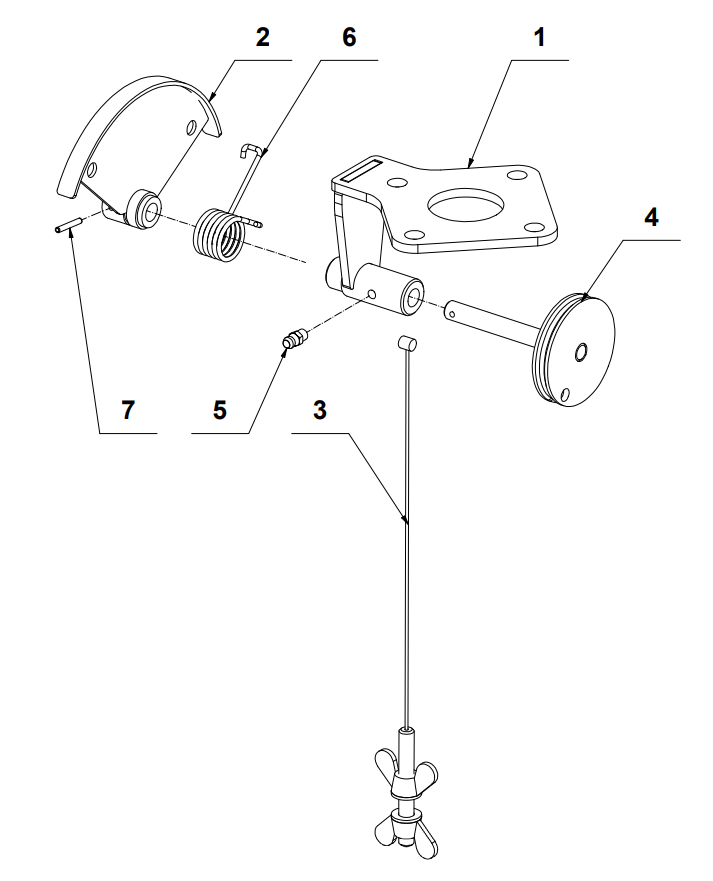

HLOUBKOMĚR / DEPTH METER

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 42446A KONZOLA / CONSOLE 1
2 31745B STUPNICE / SCALE 1
3 40255AA LANKO SESTAVA / CABLE ASSEMBLY 1
4 42132A KLADKA / PULLEY 1
5 3742100601 MAZNICE / LUBRICATOR 1
6 2200000004 PRUŽINA / SPRING 1
7 2220000320 KOLÍK / PIN 1
