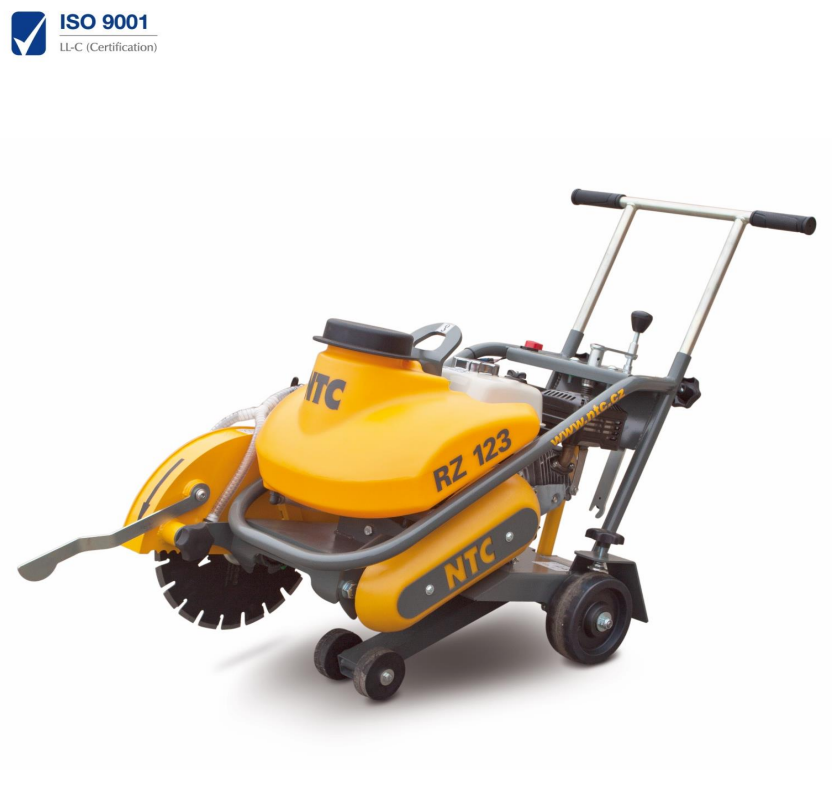

RZ113, RZ123

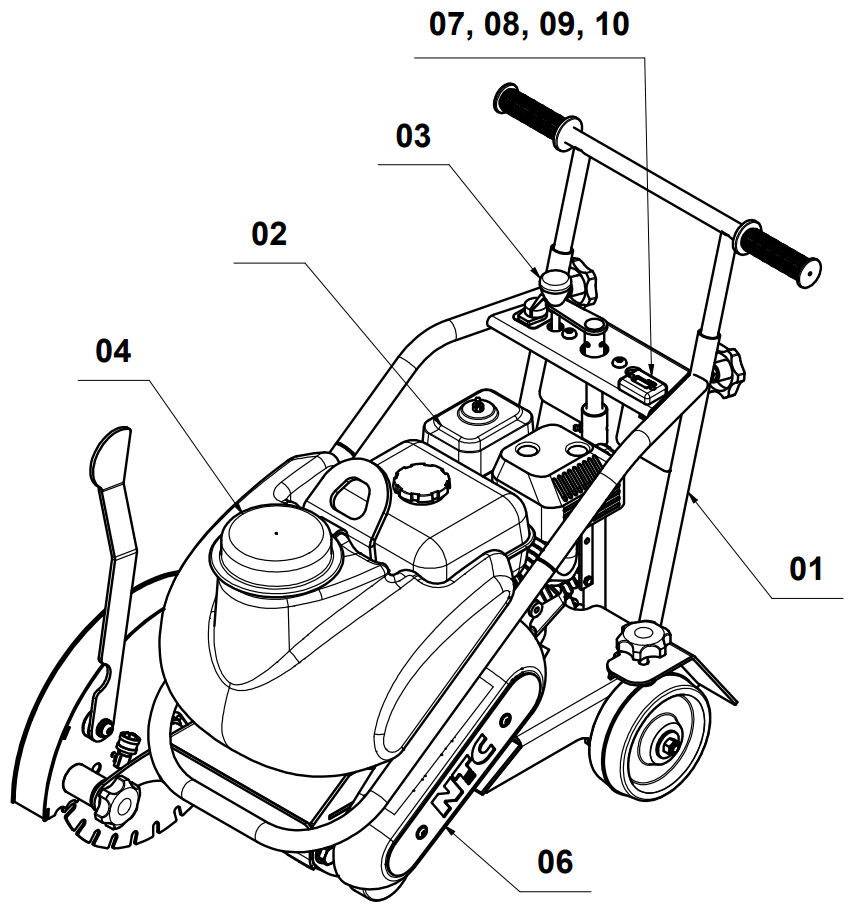

RZ 113 / RZ 123 / RZ 123V




Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
01 20419B RÁM / FRAME 1 RZ 113; RZ 123
20639A RÁM / FRAME 1 RZ 123V
02 20416A POHON / DRIVE 1 RZ 113
20475A POHON / DRIVE 1 RZ 123
20641A POHON / DRIVE 1 RZ 123V
03 32098A OVLÁDÁNÍ / CONTROL 1
04 32100A CHLAZENÍ / COOLING 1
05 32076A PODVOZEK / UNDERCARRIAGE 1
06 31391A KRYT / COVER 1
Příslušenství / Accessories
07 6000000296 POČÍTADLO MOTOHODIN / HOUR METER 1
08 2912003010 ŠROUB / BOLT 2
09 2934000003 MATICE / NUT 2
10 2125000032 PODLOŽKA / WASHER 2

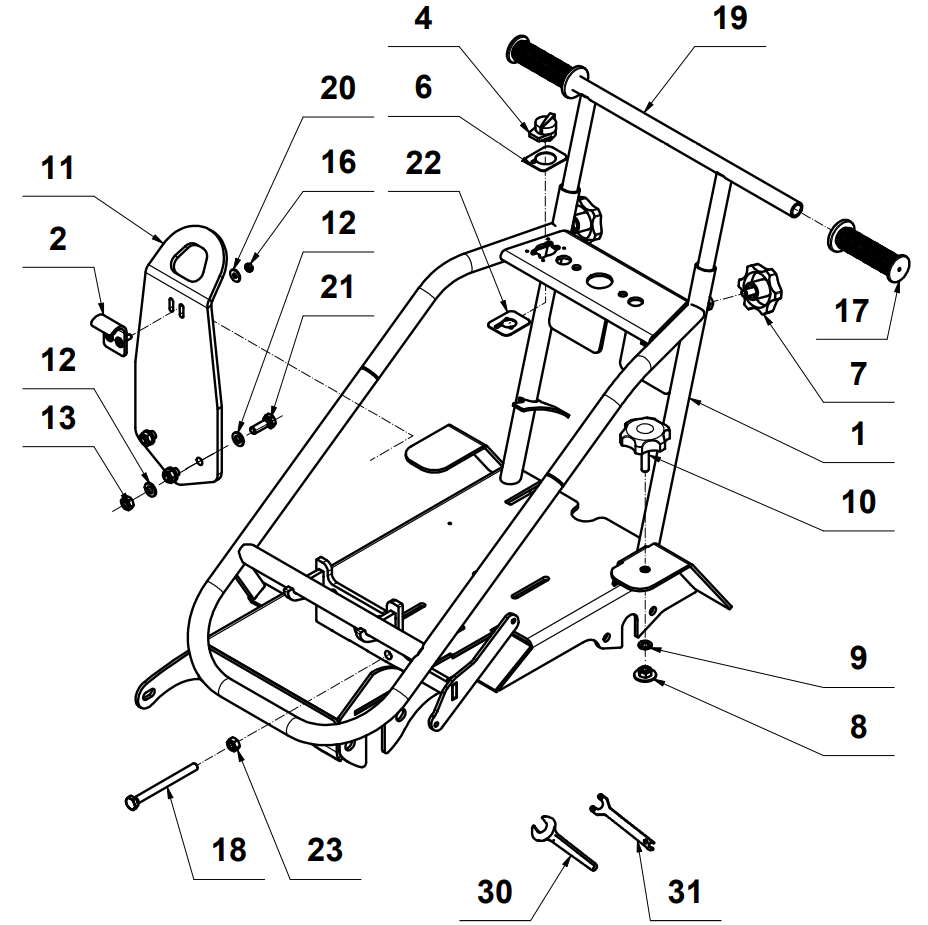

RÁM / FRAME RZ 113 / RZ123

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20638A RÁM / FRAME 1
2 42365A DRŽÁK / HOLDER 1
4 6800000001 VYPÍNAČ / SWITCH 1
6 42351A KRYT / COVER 1
7 4260015210 ŠROUB / BOLT 2
8 42318A BRZDOVÝ SEGMENT / BRAKE PASD 1
9 2127000010 PODLOŽKA / WASHER 1
10 4260045210 ŠROUB / BOLT 1
11 32090A ZÁVĚS / SUSPENSION 1
12 2125000105 PODLOŽKA / WASHER 6
13 2985000010 MATICE / NUT 3
16 2985000006 MATICE / NUT 2
17 4014014013 RUKOJEŤ / HANDEL 4
18 2933010120 ŠROUB / BOLT 1
19 31980A ŘIDÍTKA / HANDELBARS 1
20 2902100006 PODLOŽKA / WASHER 2
21 2933010030 ŠROUB / BOLT 3
22 42284A DRŽÁK VYPÍNAČE / SWITCH HOLDER 1
23 2934000010 MATICE / NUT 1
30 7640000030 MONTÁŽNÍ KLÍČ / SPANNER 1
31 32213A KLÍČ KOTOUČE / SPANNER 1






RÁM / FRAME RZ 123V

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20418A RÁM / FRAME 1
2 42365A DRŽÁK / HOLDER 1
4 4260015210 ŠROUB / BOLT 2
5 42318A BRZDOVÝ SEGMENT / BRAKE PADS 1
6 2798000010 PODLOŽKA / WASHER 1
7 4260045210 ŠROUB / BOLT 1
8 32090A ZÁVĚS / SUSPENSION 1
9 2125000105 PODLOŽKA / WASHER 6
10 2985000010 MATICE / NUT 3
11 2985000006 MATICE / NUT 2
12 4014014013 RUKOJEŤ / HANDLE 4
13 2933010120 ŠROUB / BOLT 1
14 31980A ŘIDÍTKA / HANDLEBARS 1
15 2902100006 PODLOŽKA / WASHER 2
16 2933010030 ŠROUB / BOLT 3
19 7640000030 KLÍČ MONTÁŽNÍ OK30 / SPANNER 1
20 32213A KLÍČ KOTOUČE / SPANNER 1

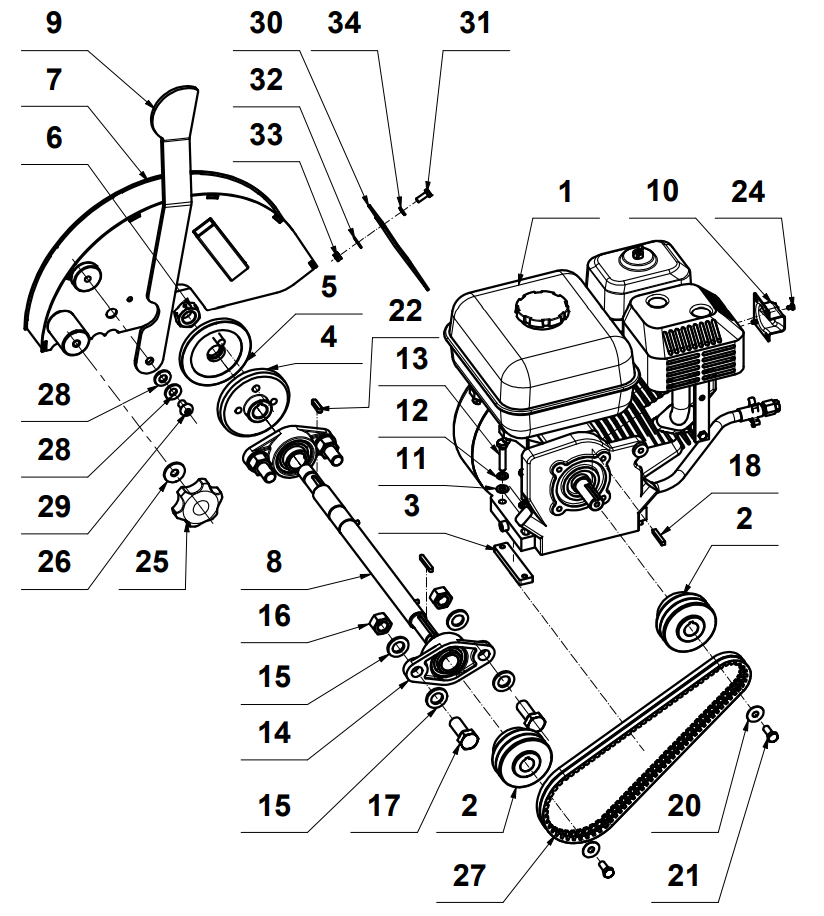

POHON / DRIVE HONDA

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3120010030 MOTOR HONDA GX 160 / ENGINE HONDA GX 160 1 RZ 113
3120010031 MOTOR HONDA GX 200 / ENGINE HONDA GX 200 1 RZ 123
2 42376A ŘEMENICE / PULLEY 2
3 41824A ÚCHYT MOTORU / ENGINE MOUNT 2
4 31658A PŘÍRUBA I / FLANGE I 1
5 42026A PŘÍRUBA II / FLANGE II 1
6 42028A MATICE / NUT 1
7 32104A KRYT KOTOUČE / 113 DISC COVER 113 1 RZ 113
32084B KRYT KOTOUČE 123 / DISC COVER 123 1 RZ 123
8 32080A HŘÍDEL / SHAFT 1
9 41167B PRAVÍTKO / CUT RULER 1
10 41061A DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR 1
11 2125000084 PODLOŽKA / WASHER 4
12 2127000008 PODLOŽKA / WASHER 4
13 2933008040 ŠROUB / BOLT 4
14 3110000208 LOŽISKO / BEARING 2
15 2125000170 PODLOŽKA / WASHER 8
16 2985000016 MATICE / NUT 4
17 2933016045 ŠROUB / BOLT 4
18 2256285536 PERO / KEY 1
20 2902100008 PODLOŽKA / WASHER 2
21 2933008020 ŠROUB / BOLT 2
22 2256286625 PERO / KEY 1
24 2798504006 ŠROUB / BOLT 2
25 4260015210 ŠROUB / BOLT 1
26 2902100010 PODLOŽKA / WASHER 1
27 4080000813 KLÍNOVÝ ŘEMEM / V-BELT 2
28 2209300000 PRUŽINA S/ PRING 2
29 2738010016 ŠROUB / BOLT 1
30 600042374A CLONA / SHADE 1
31 2933006016 ŠROUB / BOLT 1
32 2902100006 PODLOŽKA / WASHER 1
33 2985000006 MATICE / NUT 1
34 2125000064 PODLOŽKA / WASHER 1
Příslušenství k motoru / engine accessories:
1 3126070312 VZDUCHOVÝ FILTR / AIR FILTER 1
2 3126070208 ZAPALOVACÍ SVÍČKA / SPARK PLUG 1

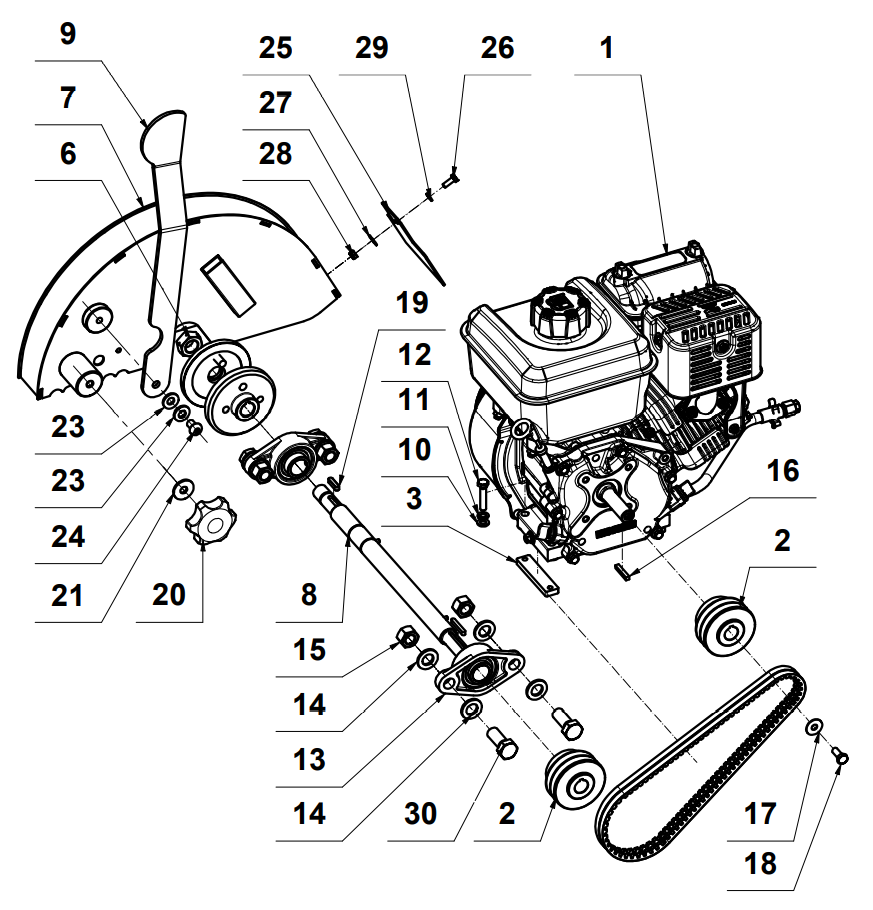

POHON / DRIVE RZ 123V



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3120010202 MOTOR / ENGINE 1
2 42376A ŘEMENICE / PULLEY 2
3 41824A ÚCHYT MOTORU / ENGINE MOUNT 2
4 31658A PŘÍRUBA I / FLANGE I 1
5 42026A PŘÍRUBA II / FLANGE II 1
6 42028A MATICE / NUT 1
7 32084B KRYT KOTOUČE 123 / DISC COVER 123 1
8 32080B HŘÍDEL / SHAFT 1
9 41167B PRAVÍTKO / CUT RULER 1
10 2125000084 PODLOŽKA / WASHER 4
11 2127000008 PODLOŽKA / WASHER 4
12 2933008040 ŠROUB / BOLT 4
13 3110000208 LOŽISKO / BEARING 2
14 2125000170 PODLOŽKA / WASHER 8
15 2985000016 MATICE / NUT 4
16 2256285536 PERO / KEY 2
17 2902100008 PODLOŽKA / WASHER 2
18 2933008020 ŠROUB / BOLT 2
19 2256286625 PERO / KEY 1
20 4260015210 ŠROUB / BOLT 1
21 2902100010 PODLOŽKA / WASHER 1
22 4080000813 ŘEMEM KLÍNOVÝ / V-BELT 2
23 2209300000 PRUŽINA / SPRING 2
24 2738010016 ŠROUB / BOLT 1
25 600042374A CLONA / SHADE 1
26 2933006016 ŠROUB / BOLT 1
27 2902100006 PODLOŽKA / WASHER 1
28 2985000006 MATICE / NUT 1
29 2125000064 PODLOŽKA / WASHER 1
30 2933016045 ŠROUB / BOLT 4
Příslušenství k motoru / engine accessories:
1 6010001322 VZDUCHOVÝ FILTR / AIR FILTER 1
2 3126070206 ZAPALOVACÍ SVÍČKA / SPARK PLUG 1

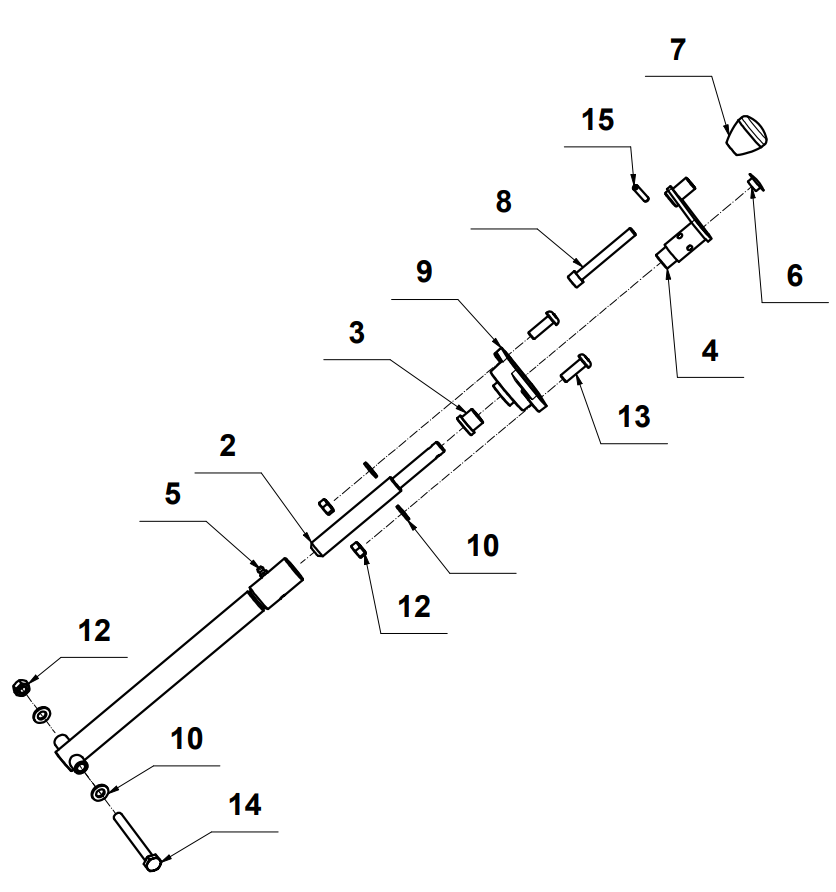

OVLÁDÁNÍ / CONTROL



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 32097A TRUBKA / TUBE 1
2 42121A ŠROUB / BOLT 1
3 42120A POUZDRO / HOUSING 1
4 42103A PÁKA / LEVER 1
5 3742100801 MAZNICE / LUBRICATOR 1
6 4014085039 ZÁTKA / PLUG 1
7 4260004010 HLAVA / KNOB 1
8 2912010080 ŠROUB / BOLT 1
9 3110000209 LOŽISKO / BEARING 1
10 2125000105 PODLOŽKA / WASHER 4
12 2985000010 MATICE / NUT 3
13 2738010030 ŠROUB / BOLT 2
14 2931010100 ŠROUB / BOLT 1
15 2148106026 PRUŽNÝ PŘÍMÝ KOLÍK / SLOTTED SPRING PIN 1

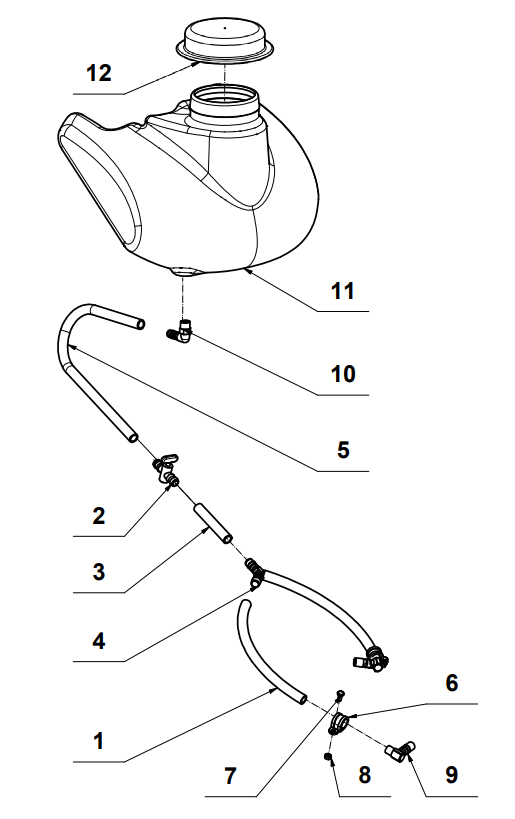

CHLAZENÍ / COOLING



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 4016001400 HADICE / HOSE 2
2 4014435001 KOHOUT / TAP 1
3 4016001400 HADICE / HOSE 1
4 4014014011 HRDLO / SOCKET 1
5 4016001400 HADICE / HOSE 1
6 3651002015 SPONA / CLASP 2
7 2933006012 ŠROUB / BOLT 2
8 2985000006 MATICE / NUT 2
9 40213AA KOLENO / SOCKET 2
10 4014014024 HRDLO / SOCKET 1
11 600031326A VODNÍ NÁDRŽ / WATER TANK 1
12 6000000048 ZÁTKA / PLUG 1

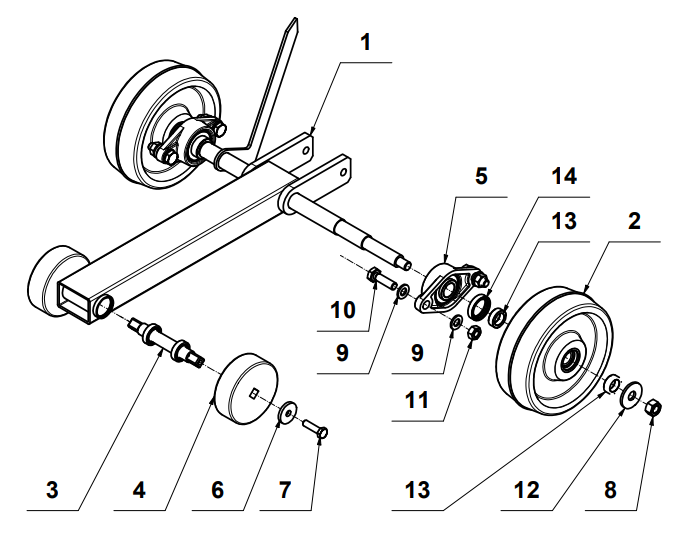

PODVOZEK / UNDERCARRIAGE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 32077A PODVOZEK / UNDERCARRIAGE 1
3 3110000210 HŘÍDEL / SHAFT 1
4 3180180205 KOLO / WHEEL 2
5 3110000209 LOŽISKO / BEARING 2
6 40172A PODLOŽKA / WASHER 2
7 2961008030 ŠROUB / BOLT 2
8 2985000012 MATICE / NUT 2
9 2125000013 PODLOŽKA / WASHER 8
10 2933012035 ŠROUB / BOLT 4
11 2985000012 MATICE / NUT 4
12 2902100013 PODLOŽKA / WASHER 2
13 40360A POUZDRO / HOUSING 4
14 4102503507 GUFERO /
SHAFT SEALING
1

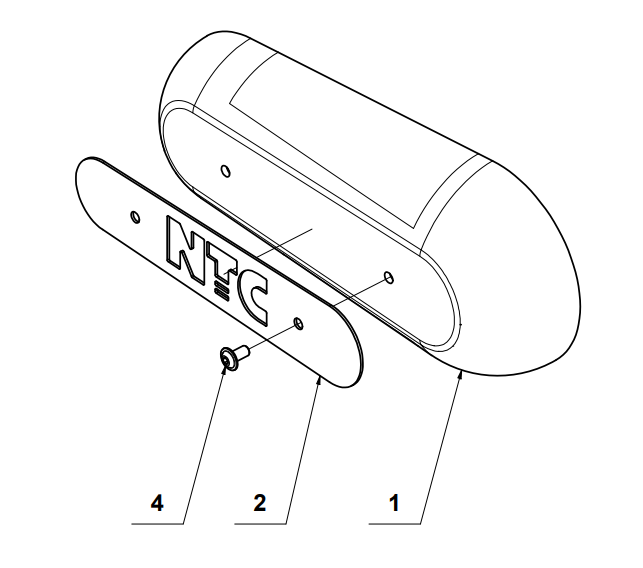

KRYT / COVER



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 600032218A KRYT / COVER 1
2 31364B LOGO NTC / LOGO NTC 1
4 2738008016 ŠROUB / BOLT 2
