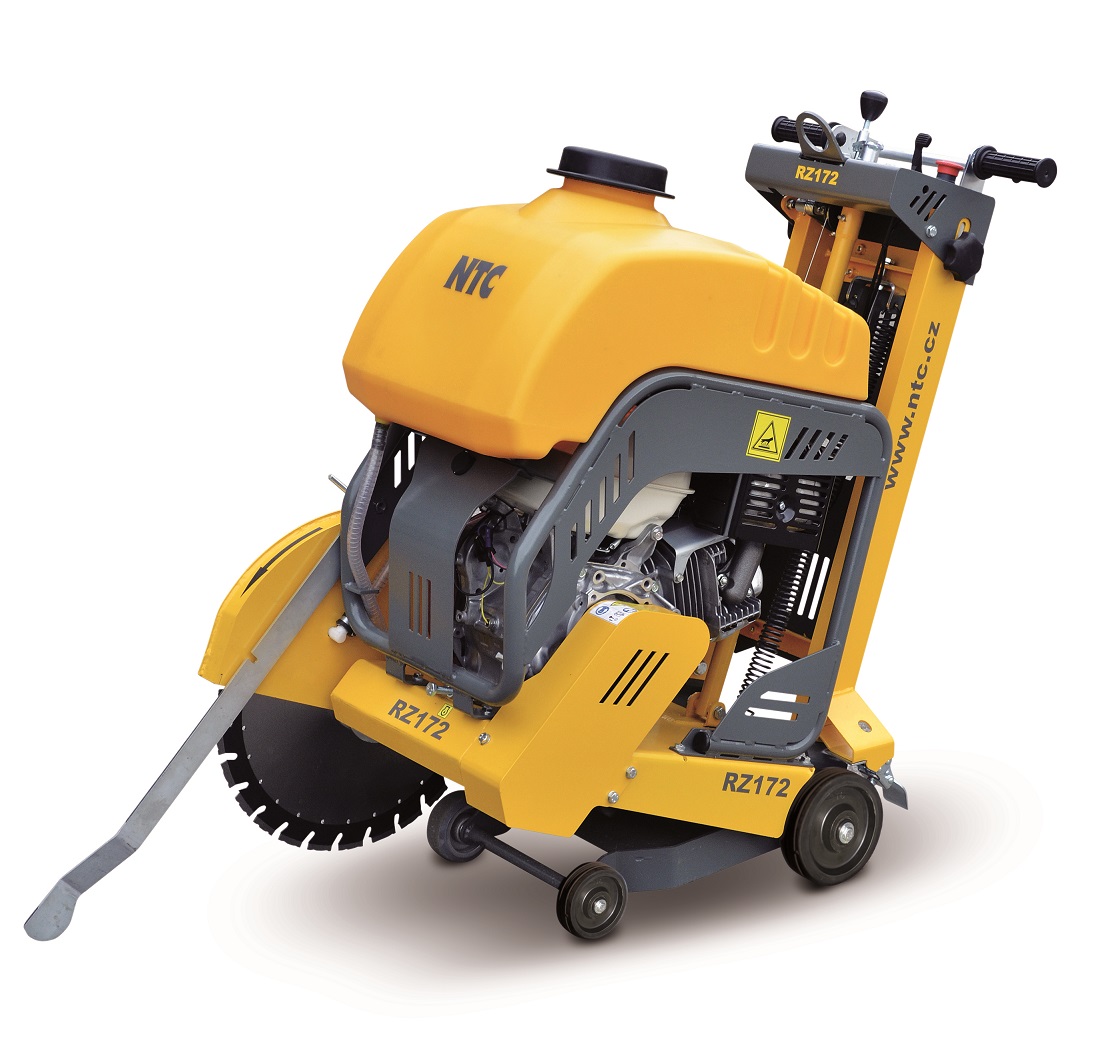

RZ122, RZ172, RZ202 DO v.č. 499





RZ122, RZ172, RZ202

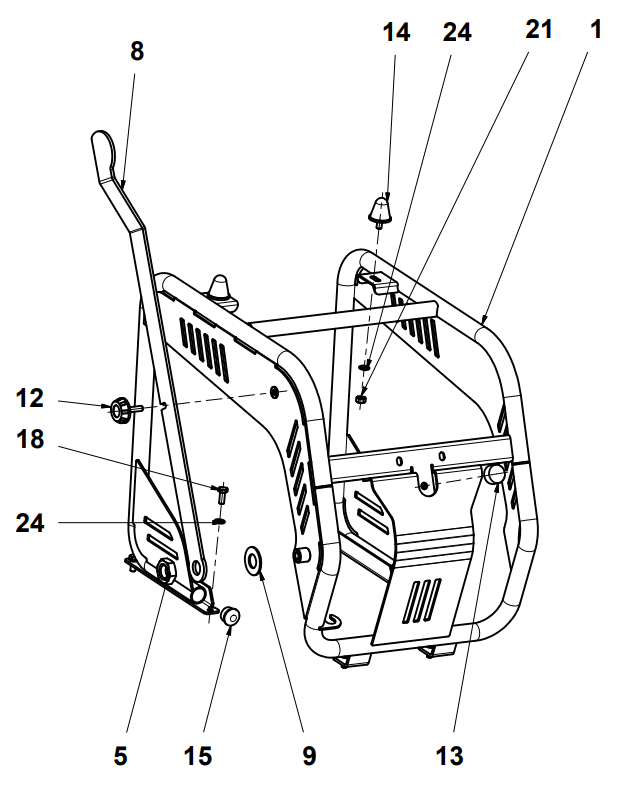

RÁM / FRAME



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31718A RÁM NÁDRŽE / FRAME 1
5 40212A MATICE / NUT 1
8 31733A RAMENO / ARM 1
9 42092A PODLOŽKA / WASHER 1
12 4260000208 ŠROUB / BOLTM8x30 1
13 4236203560 GUMOKOV / RUBBER MOUNT 1
14 4200007616 GUMOKOV / RUBBER MOUNT 2
15 4264001324 KONCOVKA / PLUG 2
18 2933008020 ŠROUB / BOLT M8x20 6
21 2934000008 MATICE / NUT M8 2
24 2125000084 PODLOŽKA / WASHER 8,4 8

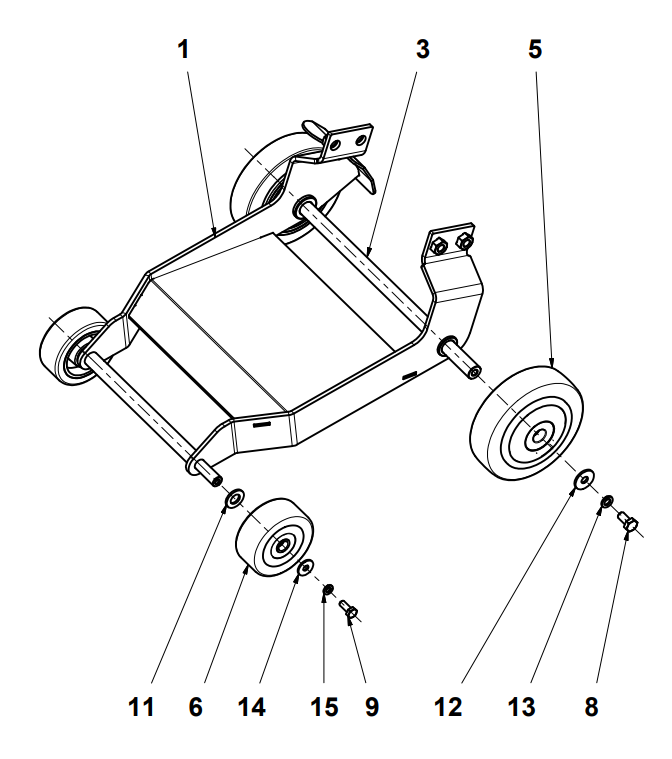

PODVOZEK / UNDERCARRIAGE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31709B PODVOZEK / UNDERCARRIAGE 1
3 42085B HŘÍDEL / SHAFT 1

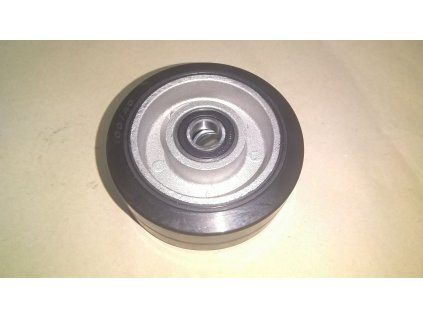

5 30073B KOLO / WHEEL 2
6 30073C KOLO / WHEEL 2
8 29330020 ŠROUB / BOLT M10x20 2
9 2933008020 ŠROUB / BOLT M8x20 2
11 2125000150 PODLOŽKA / BOLT 15 2
12 2125000105 PODLOŽKA / WASHER 10,5 2
13 2127000010 PODLOŽKA / WASHER 10 2
14 2125000084 PODLOŽKA / WASHER 8,4 2
15 2127000008 PODLOŽKA / WASHER 8 2

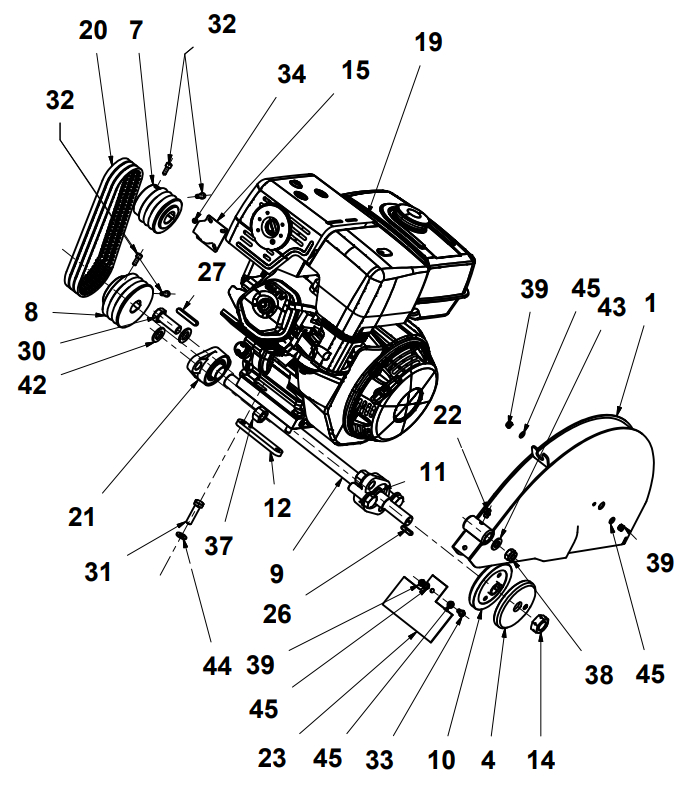

POHON / DRIVE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31736A KRYT KOTOUČE / BLADE COVER 1 RZ172
31756A RZ122
31777A RZ202
4 42026A PŘÍRUBA KOTOUČE II  / DISC FLANGE II 1
7 40162E ŘEMENICE HNACÍ / DRIVE PULLEY 1 RZ172
42086A RZ122
42144A RZ202
8 41902A ŘEMENICE HNANÁ / DRIVEN PULLEY 1
9 31735A HŘÍDEL KOTOUČE / DISC SHAFT 1
10 31658A PŘÍRUBA KOTOUČE I / DISC FLANGE I 1
11 3293000025 POJISTNÝ KROUŽEK / RETAINING RING 2
12 42093A LIŠTA ZÁVITOVÁ / THREADED BAR 2
14 42028A MATICE KOTOUČE / DISC NUT 1
15 41061A DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR 1
19 3120010053 MOTOR / ENGINE HONDA GX390 1 RZ172, RZ202
3120010032 MOTOR / ENGINE HONDA GX270 RZ122
20 4080000700 ŘEMEN KLÍNOVÝ / V-BELT 3 RZ172
4080000735 ŘEMEN KLÍNOVÝ / V-BELT RZ122
4080000685 ŘEMEN KLÍNOVÝ / V-BELT RZ202
21 3110000208 LOŽISKO / BEARING 2
22 3742100801 MAZNICE / GREASE NIPPLE 1
23 40173A CLONA / APERTURE 1
26 2256286625 PERO / KEY 1
27 2256288750 PERO / KEY 1
30 2933016045 ŠROUB / BOLT M16x45 4
31 2912010040 ŠROUB / BOLT M10x40 4
32  2912006016/2 ŠROUB / BOLT M6x16 4
33 2933006016 ŠROUB / BOLT M6x16 1
34 2798504006 ŠROUB / BOLT M4x6 2
37 2934000016 MATICE / NUT M16 4
38 2985000012 MATICE / NUT M12 1
39 2985000006 MATICE / NUT M6 3
42 2125000170 PODLOŽKA / WASHER 17 8
43 2125000130 PODLOŽKA / WASHER 13 1
44 2125000105 PODLOŽKA / WASHER 10,5 4
45 2125000064 PODLOŽKA / WASHER 6,4 4

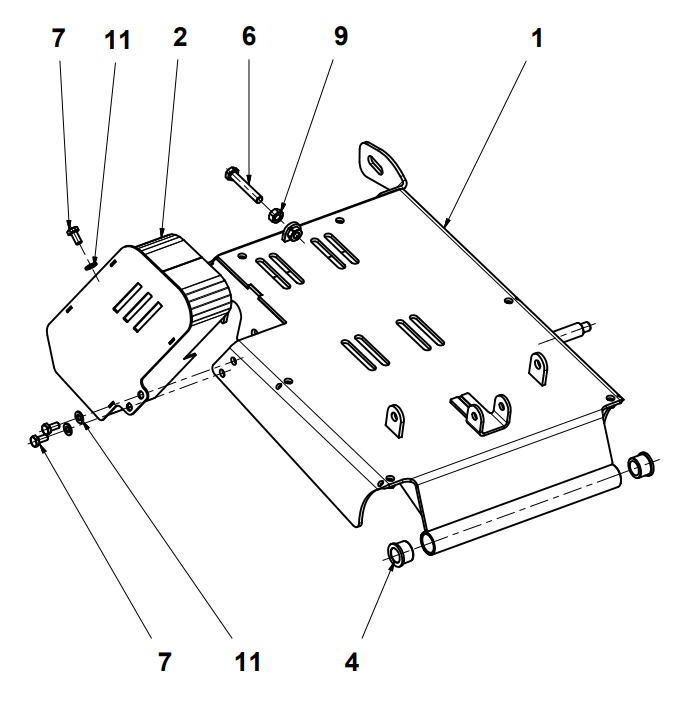

DESKA MOTORU / ENGINE PLATE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 10129A DESKA MOTORU / ENGINE PLATE 1
2 20308A KRYT ŘEMENIC / BELT COVER 1
4 4014014033 POUZDRO / BUSH 2
6 2933010050 ŠROUB / BOLT M10x50 1
7 2933008016 ŠROUB / BOLT M8x16 3
9 293400010 MATICE / NUT M10 1
11 2125000084 PODLOŽKA / WASHER 8,4 3

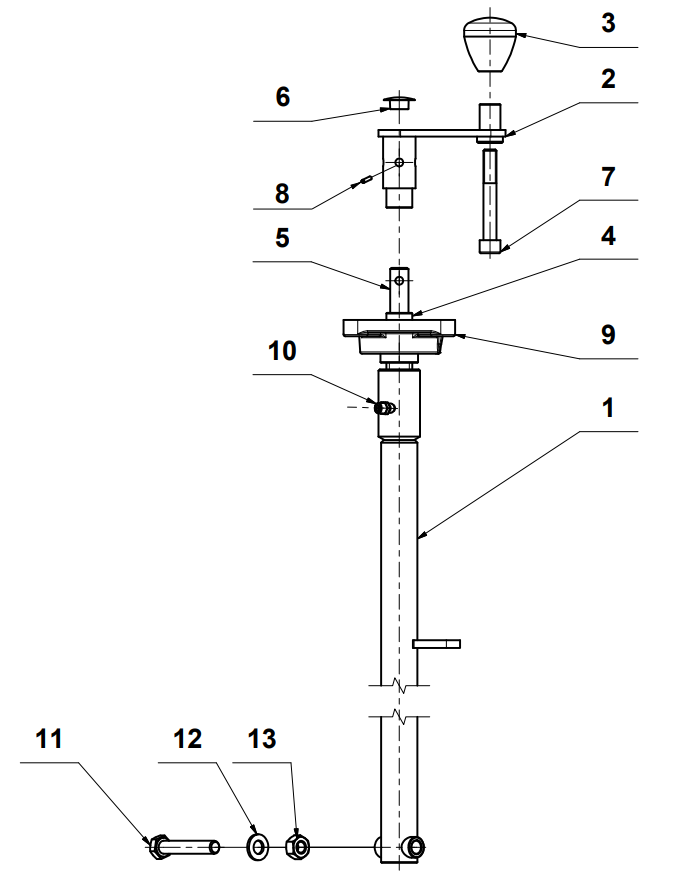

OVLÁDÁNÍ / CONTROL



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 42106A TRUBKA OVLÁDÁNÍ / CONTROL TUBE 1
2 42103A PÁKA OVLÁDÁNÍ / CONTROL LEVER 1
3 4260004010 HLAVICE KUŽELOVÁ / TAPER HEAD M10 1
4 42120A POUZDRO / CASE 1
5 42121A ŠROUB OVLÁDÁNÍ / CONTROL BOLT 1
6 4014085038 ZÁTKA / PLUG 1
7 2799110070/1 ŠROUB / BOLT M10x70 1
8 2148106026 KOLÍK / PIN 1
9 3110000207 LOŽISKO / BEARING 1
10 3742101001 MAZNICE / GREASE NIPPLE 1
11 2931010065 ŠROUB / BOLT M10x60 1
12 2125000105 PODLOŽKA / WASHER 10,5 1
13 2985000010 MATICE / NUT M10 1

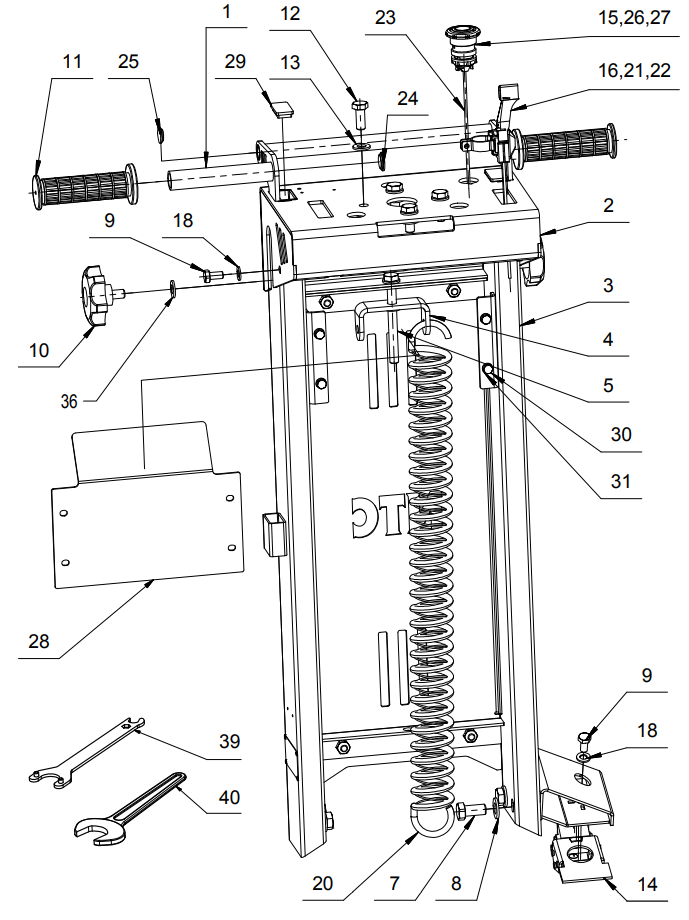

SLOUPEK / COLUMN



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31740A ŘIDÍTKA / HANDLEBARS 1
2 31746A PANEL / PANEL 1
3 31748A SLOUPEK / COLUMN 1
4 31753A DRŽÁK PRUŽIN / SPRING HOLDER 1
5 2933010100 ŠROUB / BOLT M10x100 1
7 2933012025 ŠROUB / BOLT M12x25 4
8 2125000130 PODLOŽKA / WASHER 13 4
9 2912008016 ŠROUB / BOLT M8x16 9
10 4260015210 ŠROUB POLOHOVACÍ 2
11 4014014013 RUKOJEŤ / HANDLE 2
12 2933010020 ŠROUB / BOLT M10x25 4
13 2125000105 PODLOŽKA / WASHER 10,5 12
14 3180180210 BRZDA / BRAKE 1
15 6000000077 STOP TLAČÍTKO 1
16 6000000091 PÁKA PLYNU 1
18 2000843015 PODLOŽKA / WASHER 8,4 9
20 2200000003 PRUŽINA / SPRING 2
21 3509000002 BOWDEN / BOWDEN 1
22 3510000012 LANKO PLYNU / GAS CABLE 1
23 ………………. KABEL / CABLE 1250mm
24 4014085039 ZÁTKA / PLUG 2
25 4014085040 ZÁTKA / PLUG 2
26 6021864300 KONEKTOR / CONECTOR 1
27 6021864400 KONEKTOR / CONECTOR 1
28 42142A KRYT / COVER 1
29 4014085033 ZÁTKA / PLUG 2
30 2798506012 ŠROUB / BOLT M6x12 4
31 2125000064 PODLOŽKA / WASHER 6,4 4
36 2001052515 PODLOŽKA / WASHER 10,5 2
38 31752A PLECH KRYCÍ / COVER PLATE 1
39 32213A KLÍČ KOTOUČE / WRENCH 1
40 7640000030 MONTÁŽNÍ KLÍČ / WRENCH 30 1

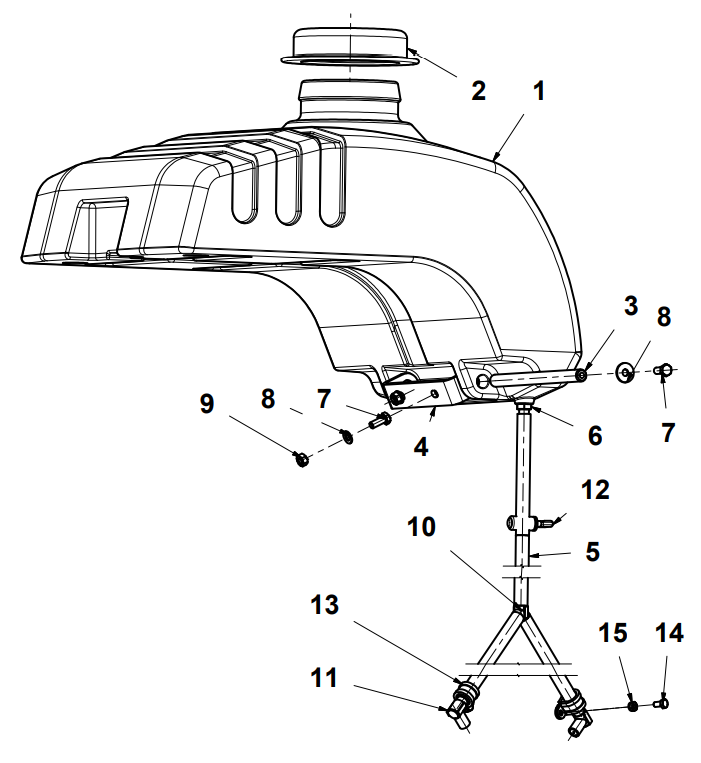

CHLAZENÍ / COOLING



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 600031742A NÁDRŽ VODNÍ / WATER TNK 1
2 40501A GUMOVÁ ZÁTKA / RUBBER PLUG 1
3 42110A ČEP / PIN 1
4 42080A KONZOLA / BRACKET 1
5 4016001400 HADICE / TUBING 1,5M
6 3640000001 SPONA / CLASP 1
7 2933008020 ŠROUB / BOLT M8x20 4
8 2125000084 PODLOŽKA / WASHER 8,4 4
9 2934000008 MATICE / NUT M8 2
10 4014014011 HRDLO SPOJOVACÍ / FAUCES YS 14
11 40213AA KOLENO S TRYSKOU / ELBOW WITH NOZZLE 2
12 4014435001 KOHOUT PLASTOVÝ / WATER TAP 1
13 3651002015 SPONA TRUBKOVÁ / CLIP 2
14 2933006012 ŠROUB / BOLT M6x12 2
15 29850000006 MATICE / NUT M6 2
98 32188A ROZVOD VODY - SADA / WATER DISTRIBUTION - SET 1 RZ122, RZ172
99 32303A ROZVOD VODY - SADA / WATER DISTRIBUTION - SET 1 RZ202

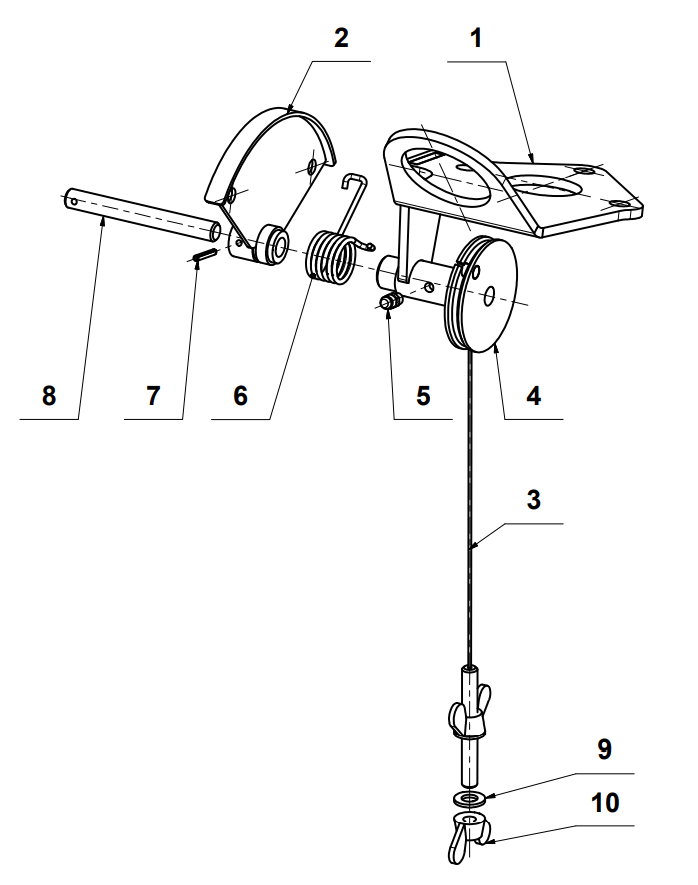

HLOUBKOMĚR / DEPTH CONTROL



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 42111A KONZOLA / CONSOLE 1
2 31745A STUPNICE / SCALE 1
3 40255AA LANKO SE ŠROUBEM BOWDENU / CONTROL CABLE 1
4 40256A KLADKA / PULLEY 1
5 3742100601 MAZNICE / GREASE NIPPLE M6 1
6 2200000004 PRUŽINA / SPRING 1
7 2220000320 KOLÍK PRUŽNY / PIN 1
8 40254A ČEP / PIN 1
9 2125000084 PODLOŽKA / WASHER 8,4 2
10 2315000008 MATICE / NUT M8 2
