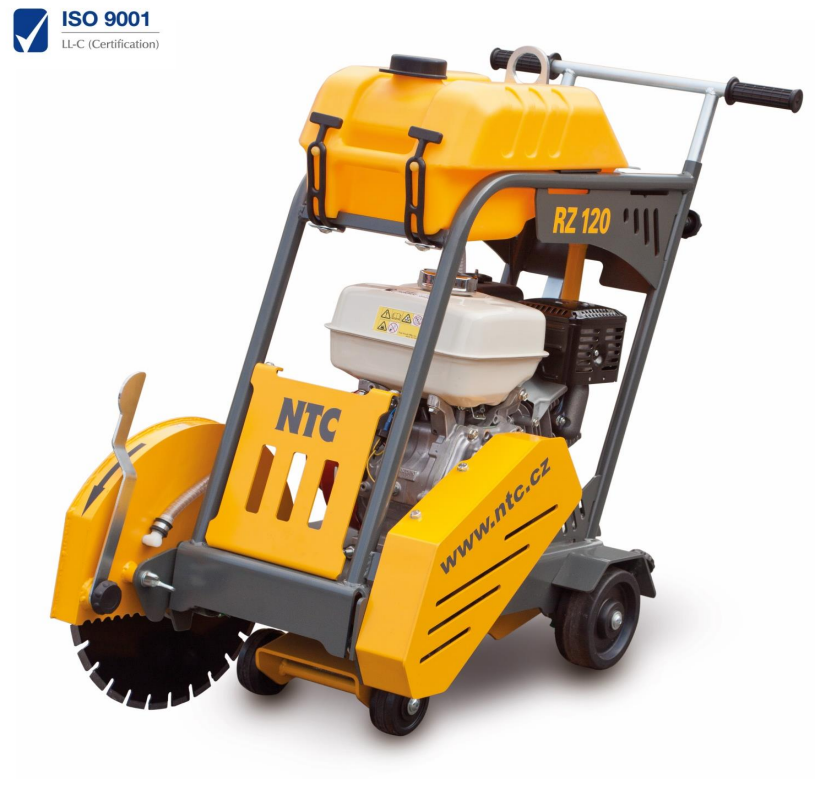

RZ120, RZ170, RZ200

RZ 120; RZ 170; RZ 200;

RZ 170B; RZ 200B;

RZ 200V

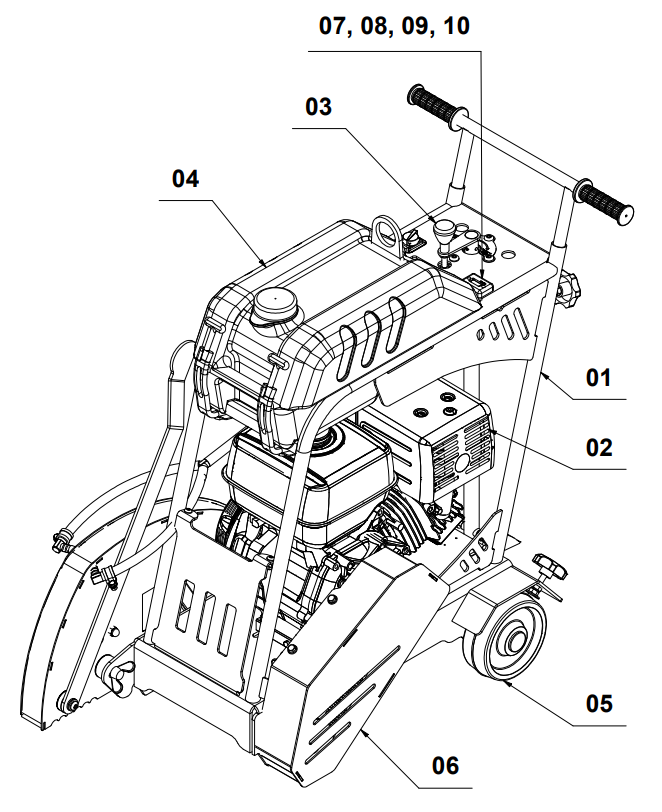

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
01 20371B RÁM / FRAME 1
02 20378A POHON / DRIVE 1 RZ120
20377B POHON / DRIVE 1 RZ170
20402B POHON / DRIVE 1 RZ170B
20379B POHON / DRIVE 1 RZ200
20403B POHON / DRIVE 1 RZ200B
20648A POHON / DRIVE 1 RZ200V
03 31998A OVLÁDÁNÍ / CONTROL 1
04 32000A CHLAZENÍ / COOLING 1
05 31971B PODVOZEK / UNDERCARRIAGE 1
06 32026A KRYT / COVER 1 RZ120; RZ170; RZ170B;
RZ200; RZ200B;
RZ200; RZ200B
32656A KRYT / COVER 1 RZ200V
Příslušenství / Accessories
07 6000000296 POČÍTADLO MOTOHODIN / HOUR / METER 1
08 2912003010 ŠROUB / BOLT 2
09 2934000003 MATICE / NUT 2
10 2125000032 PODLOŽKA / WASHER 2

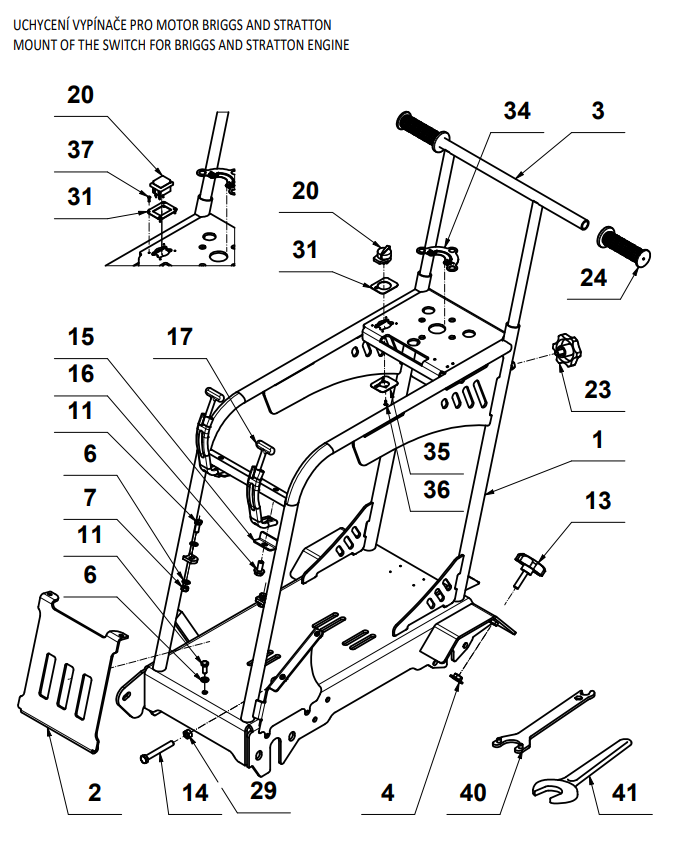

RÁM / FRAME

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20372B RÁM / FRAME 1
2 31988A MASKA / COVER 1
3 31980A ŘIDÍTKA / HANDLEBARS 1
4 42318A BRZDOVÝ SEGMENT / BRAKE / PAD 1
6 2125000084 PODLOŽKA / WASHER 5
7 2934000008 MATICE / NUT 2
11 2933008020 ŠROUB / BOLT 3
13 4260000211 ŠROUB / BOLT 1
14 2933010080 ŠROUB / BOLT 1
15 42281A DRŽÁK NAPÍNÁKU / TENSIONER / HOLDER 2
16 2738010020 ŠROUB / BOLT 2
17 4200785018 NAPÍNÁK / TENSIONER 2
20 6000000036 VYPÍNAČ B&S / SWITCH B&S 1 Motor B&S / Engine B&S
20 6800000001 VYPÍNAČ HONDA / SWITCH HONDA 1 Motor HONDA / Engine HONDA
23 4260015210 ŠROUB / BOLT 2
24 4014014013 RUKOJEŤ / HANDLE 2
29 2934000010 MATICE / NUT 1
31 42352A KRYT / COVER 1 Motor B&S / Engine B&S
31 42351A KRYT / COVER 1 Motor HONDA / Engine HONDA
34 42571A ŠTÍTEK / LABEL 1
35 42284A DRŽÁK VYPÍNAČE / SWITCH HOLDER 1
36 2798129095 ŠROUB / BOLT 2
37 2733724100 NÝT / RIVER 4 Motor B&S / Engine B&S
41 7640000030 MONTÁŽNÍ KLÍČ / SPANNER 1
40 32213A KLÍČ KOTOUČE / SPANNER 1

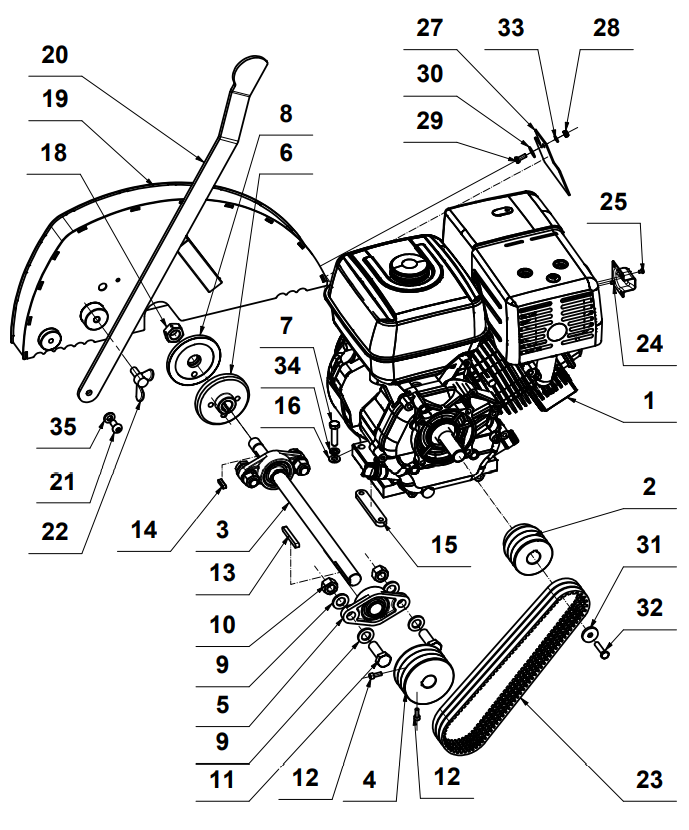

POHON / DRIVE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3120010032 MOTOR HONDA GX270 / ENGINE HONDA GX270 1 Varianta / Variant RZ120
3120010053 MOTOR HONDA GX390 / ENGINE HONDA GX390 1 Varianta / Variant RZ170; RZ200
3120010134 MOTOR HONDA GX390 CYKLON / ENGINE HONDA GX390 CYCLONE 1 Volitelné přís. / Optional
 RZ170; RZ200
3120010203 MOTOR B&S 2100 /
ENGINE B&S 2100
1 Varianta / Variant RZ170B; RZ200B
3120010207 MOTOR B&S VANGUARD / ENGINE B&S VANGUARD 1 Varianta / Variant
RZ200V
2 42086B ŘEMENICE / PULLEY 1 RZ120
32233B ŘEMENICE / PULLEY 1 RZ170; RZ170B
32009A ŘEMENICE / PULLEY 1 RZ200; RZ200B
32660A ŘEMENICE / PULLEY 1 RZ200V
3 31735A HŘÍDEL / SHAFT 1
4 41902A ŘEMENICE / PULLEY 1 RZ120
32008A ŘEMENICE / PULLEY 1 RZ170; RZ170B; RZ200; RZ200B; RZ200V
5 3110000208 LOŽISKO / BEARING 2
6 31658A PŘÍRUBA I / FLANGE I 1
7 2931010045 ŠROUB / BOLT 4
8 42026A PŘÍRUBA II / FLANGE II 1
9 2125000170 PODLOŽKA / WASHER 8
10 2985000016 MATICE / NUT 4
11 2933016045 ŠROUB / BOLT 4
12 2912006016 / 2 ŠROUB / BOLT 4
13 2256288763 PERO / KEY 1
14 2256286625 PERO / KEY 1
15 42093A ÚCHYT MOTORU / ENGINE MOUNT 2 RZ120; RZ170; RZ170B; RZ200; RZ200B
42842A ÚCHYT MOTORU / ENGINE MOUTN 2 RZ200V
16 2125000105 PODLOŽKA / WASHER 4
18 42028A MATICE / NUT 1
19 32117A KRYT KOTOUČE / DISC COVER 1 RZ120
32113A KRYT KOTOUČE / DISC COVER 1 RZ170; RZ170B
32121A KRYT KOTOUČE / DISC COVER 1 RZ200; RZ200B;
RZ200V
20 42332A PRAVÍTKO / CUT RULER 1
21 2738010020 ŠROUB / BOLT 1
22 2316012030 ŠROUB / BOLT 1
23 4080000900 KLÍNOVÝ ŘEMEN / V-BELT 3 RZ120
4080130875 KLÍNOVÝ ŘEMEN / V-BELT 3 RZ170; RZ170B; RZ200; RZ200B; RZ200V
24 41061A DEFLEKTOR / VÝFUKU / EXHAUST / DEFLECTOR 1 Pouze motory Honda / Engines Honda only
25 2798504006 ŠROUB / BOLT 2 Pouze motory Honda / Engines Honda only
27 600042374A CLONA / SHADE 1
28 2985000006 MATICE / NUT 1
29 2933006016 ŠROUB / BOLT 1
30 2902100006 PODLOŽKA / WASHER 1
31 40172A PODLOŽKA / WASHER 1 RZ120; RZ170; RZ170B;
RZ200; RZ200B
42829A PODLOŽKA / WASHER 1 RZ200V
32 2933008035 ŠROUB / BOLT 1 RZ120; RZ170; RZ170B;
RZ200; RZ200B
6000405611 ŠROUB / BOLT 1 RZ200V
33 2125000064 PODLOŽKA / WASHER 1
34 2127000010 PODLOŽKA / WASHER 4
35 2209300000 PODLOŽKA / WASHER 2
Příslušenství k motoru Honda / Honda Engine Accessories:
1 3126070304 Vzduchový filtr /
Air filter
1 RZ120
Motor / Engine GX270
1 3126070313 Vzduchový filtr /
Air filter
1 RZ170; RZ200
Motor / Engine GX390
2 3126070208 Zapalovací svíčka / Spark plug 1
Příslušenství k motoru Honda GX390 Cyklon / Honda GX390 Cyclone Engine Accessories:
1 31260717734 Vzduchový filtr /
Air filter
1 RZ170; RZ200
Cyklon / Cyclone
2 3126070208 Zapalovací svíčka / Spark plug 1 RZ170; RZ200
Cyklon / Cyclone
Příslušenství k motoru BS VANGUARD / BS VANGUARD Engine Accessories:
1 6010001323 Vzduchový filtr /
Air filter
1 RZ / 200V
2 3126070206 Zapalovací svíčka / Spark plug 1 RZ / 200V

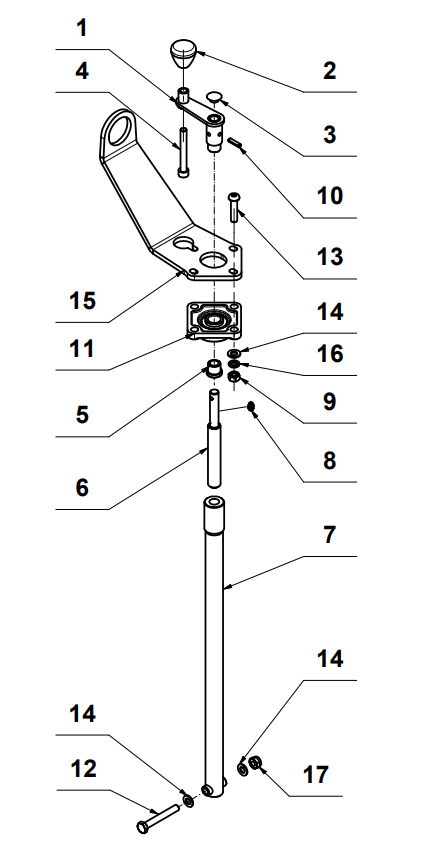

OVLÁDÁNÍ / CONTROL

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 42103A PÁKA OVLÁDÁNÍ / LEVER CONTROL 1
2 4260004010 HLAVNICE / KNOB 1
3 4014085038 ZÁTKA / PLUG 1
4 2912010080 ŠROUB / BOLT 1
5 42120A POUZDRO / HOUSING 1
6 42121A ŠROUB OVLÁDÁNÍ / CONTROL BOLT 1
7 31999A TRUBKA / TUBE 1
8 3742100801 MAZNICE / LUBRICATOR 2
9 2934000010 MATICE / NUT 4
10 2148106026 KOLÍK / PIN 1
11 3110000207 LOŽISKO / BEARING 1
12 2931010075 ŠROUB / BOLT 1
13 2738010040 ŠROUB / BOLT 4
14 2125000105 PODLOŽKA / WASHER 6
15 31987A PODLOŽKA / WASHER 1
16 2127000010 PODLOŽKA / WASHER 4
17 2985000010 MATICE / NUT 1

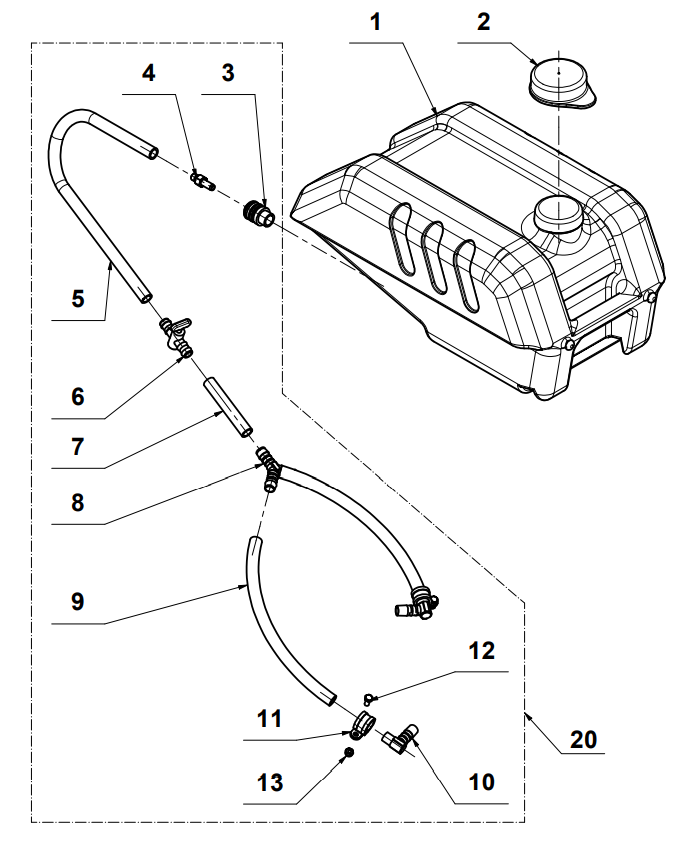

CHLAZENÍ / COOLING

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 600032027A NÁDRŽ VODNÍ / WATER TANK 1
2 600031858A VÍKO NÁDRŽE / TANK LID 1
3 3815232005 RYCHLOSPOJKA / QUICK COUPLER 1
4 3815232503 SPOJOVACÍ DÍL / COUPLING PIECE 1
5 4016001400 HADICE / HOSE 1
6 4014435001 KOHOUT / WATER TAP 1
7 4016001400 HADICE / HOSE 1
8 4014014011 HRDLO / SOCKET 1
9 4016001400 HADICE / HOSE 2
10 40213AA KOLENO / SOCKET 2
11 3651002015 SPONA / CLASP 2
12 2933006012 ŠROUB / BOLT 2
13 2985000006 MATICE / NUT 2
20 32039A ROZVOD VODY / WATER DISTRIBUTION 1

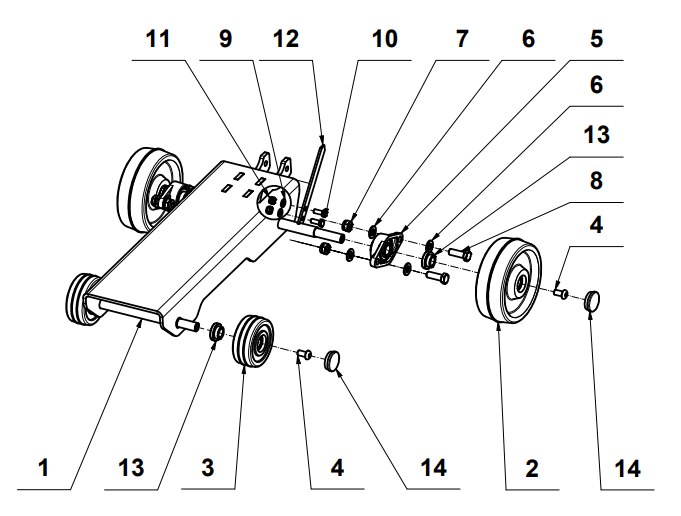

PODVOZEK / UNDERCARRIAGE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31970A PODVOZEK / UNDERCARRIAGE 1
2 32409A KOLO ZADNÍ / REAR WHEEL 2
3 32410A KOLO PŘEDNÍ / FRONT WHEEL 2
4 2738010020 ŠROUB / BOLT 4
5 3110000209 LOŽISKO / BEARING 2
6 2125000130 PODLOŽKA / WASHER 8
7 2985000012 MATICE / NUT 4
8 2933012035 ŠROUB / BOLT 4
9 2125000084 PODLOŽKA / WASHER 2
10 2933008020 ŠROUB / BOLT 2
11 2985000008 MATICE / NUT 2
12 42283A UKAZATEL / INDICATOR 1
13 42626A POUZDRO / HOUSING 4
14 4014085043 KONCOVKA / PLUG 4

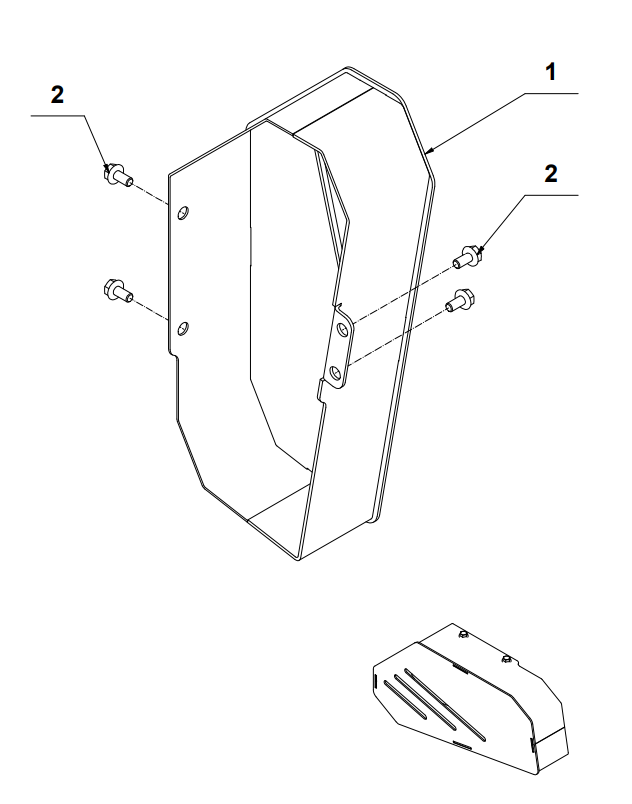

KRYT / COVER

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 31985A KRYT / COVER 1 RZ120, 170, 200 ,RZ170B, 200B
32655A KRYT / COVER 1 RZ 200V
2 2692108016 ŠROUB / BOLT 4
