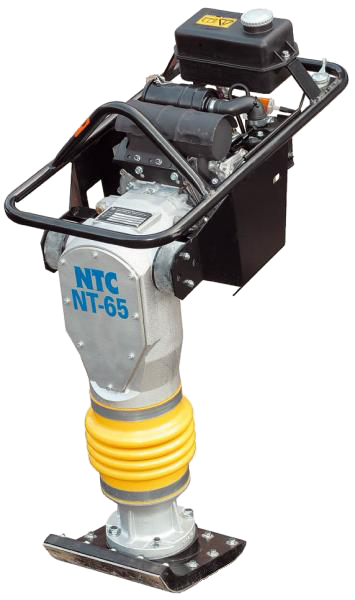

NT65



NT65

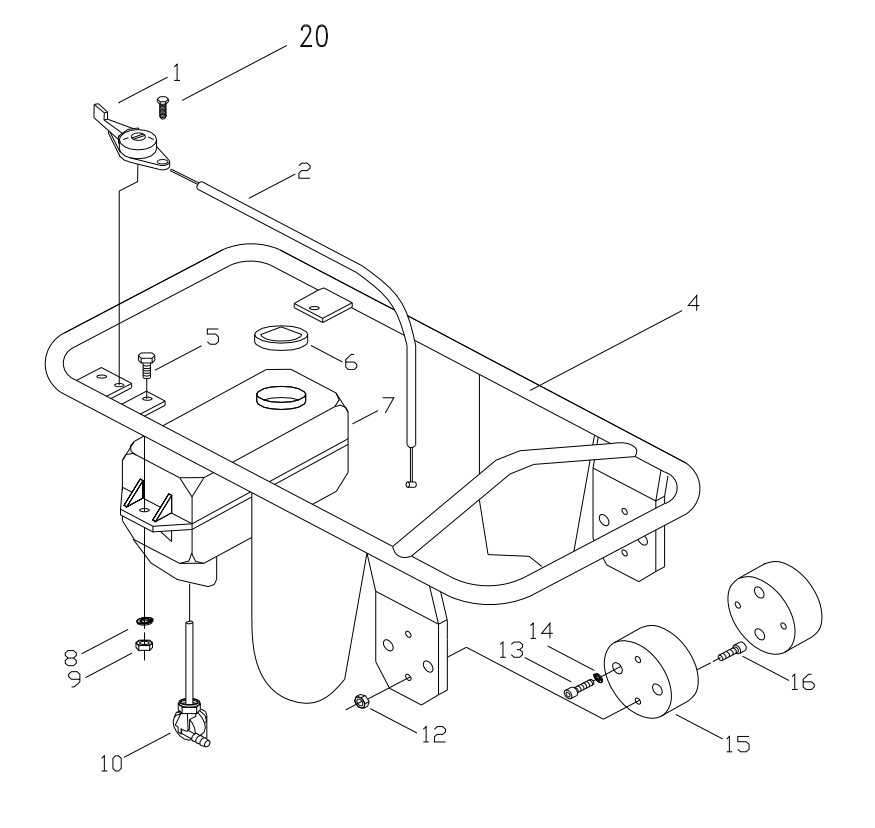

RÁM / FRAME

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 12152 PÁČKA PLYNU / THROTTLE LEVER 1
2 37050 LANKO PLYNU / THROTTLE CABLE 1
4 11303 RÁM / FRAME 1
5 10016 ŠROUB / BOLT 2
6 31850 VÍČKO NÁDRŽE / TANK CAP 1
7 11215 NÁDRŽ PALIVA / FUEL TANK 1
8 10018 PODLOŽKA / WASHER 2
9 10015 MATICE / NUT 2
10 32101 KOHOUT / FUEL VALVE 1
12 10015 MATICE / NUT 4
13 10025 ŠROUB / BOLT 4
14 10018 PODLOŽKA / WASHER 4
15 11541 GUMOKOV / SHOCKMOUNT 2
16 10025 ŠROUB / BOLT 4
17 11551 MOTOR HONDA GX120 / ENGINE HONDA GX120 1
20 12153 ŠROUB / BOLT 2






KLIKOVÝ MECHANISMUS / CRANKCASE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 35854 SPOJKA / CLUTCH Spojka Clutch
2 20645 BUBEN SPOJKY / CLUTCHDRUM Buben spojky Clutchdrum
3 44078 TĚSNĚNÍ / SEAL Těsnění Seal
4 44082 POJISTNÝ KROUŽEK / RETAINING RING Kroužek pojistný Retaining ring
5 37338 LOŽISKO / BEARING Ložisko Bearing
6 44093 POJISTNÝ KROUŽEK / RETAINING RING Kroužek pojistný Retaining ring
7 10050 PODLOŽKA / WASHER Podložka Washer
8 37480 LOŽISKO / BEARING Ložisko Bearing
9 44420 KLÍKOVÁ SKŘÍŇ / CRANKCASE Kliková skříň Crankcase
10 44366 TĚLO SKŘÍNĚ / HOUSING Tělo skříně Housing
11 10025 ŠROUB / BOLT Šroub Screw
12 37479 LOŽISKO / BEARING Ložisko Bearing
13 44093 POJISTNÝ KROUŽEK / RETAINING RING Kroužek pojistný Retaining ring
14 37338 LOŽISKO / BEARING Ložisko Bearing
15 44082 POJISTNÝ KROUŽEK / RETAINING RING Kroužek pojistný Retaining ring
16 11328 OZUBENÉ KOLO / CRANKGEAR Ozubené kolo Crankgear
20 44360 VÁLEC / CYLINDER Válec Cylinder
21 10042 PODLOŽKA / WASHER Podložka Lockwasher
22 10046 ŠROUB / BOLT Šroub Screw
23 11330 OJNICE / CONNECTING ROD Ojnice Connecting rod
24 37335 LOŽISKO / BEARING Ložisko Bearing
25 31490 POUZDRO / BUSHING Pouzdro Bushing
26 44083 POJISTNÝ KROUŽEK / RETAINING RING Kroužek pojistný Retaining ring
27 44088 POJISTNÝ KROUŽEK / RETAINING RING Kroužek pojistný Retaining ring
28 43521 TĚSNĚNÍ / SEAL Těsnění Gasket
29 11193 KRYT / COVER Kryt Cover
30 44212 ŠROUB / BOLT Šroub Screw

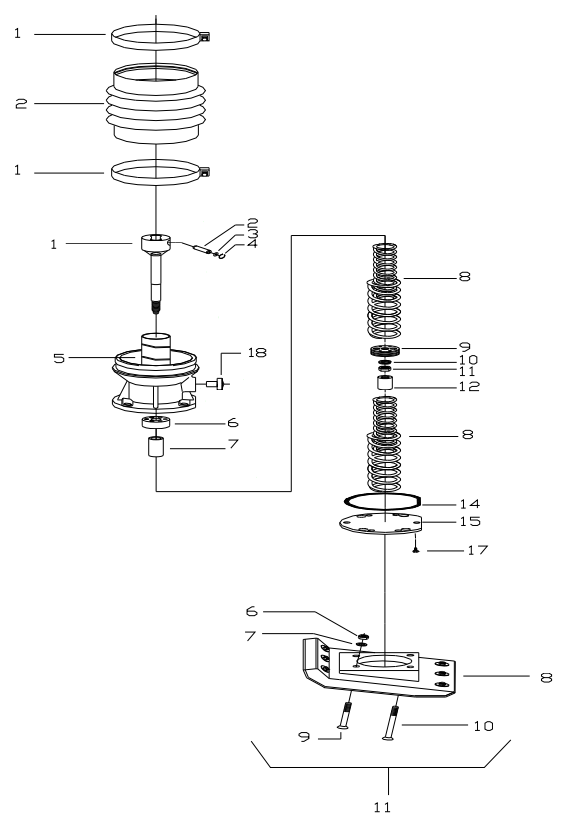

PRUŽINOVÝ MECHANISMUS / SPRING CYLINDER

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 11310 PÍSTNÍ TYČ / RAM 1
2 31540 PÍSTNÍ ČEP / PISTON PIN 1
3 44096 PODLOŽKA / WASHER 1
4 44095 POJISTNÝ KROUŽEK / RE 1
5 44144 POJISTNÝ KROUŽEK / RETAINING RING 1
6 20661 POUZDRO / BUSHING 1
7 12005 DORAZ / STOPPER 1
8 11185 PRUŽINA / SPRING 2
9 11355 PÍST / PISTON 1
10 44067 PODLOŽKA / WASHER 1
11 44070 MATICE / NUT 1
12 31497 DORAZ / STOPPER 1
14 43510 O-KROUŽEK / O-RING 1
15 31525 KRYT / COVER 1
17 10133 ŠROUB / BOLT 6
18 11971 OLEJOZNAK / SIGHT GLASS 1
Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 44520 SVORKA / CLAMP 2
2 11220 MĚCH / BELLOW 1
6 44266 MATICE / NUT 4
7 10047 PODLOŽKA / WASHER 4
8 11244 PATKA PĚCHU 285mm / RAM SHOE 285mm 1
9 10075 ŠROUB / BOLT 2
10 10076 ŠROUB / BOLT 2
11 12238 ŠROUB SEŘIZOVACÍ / SCREW SET 1
