NT59

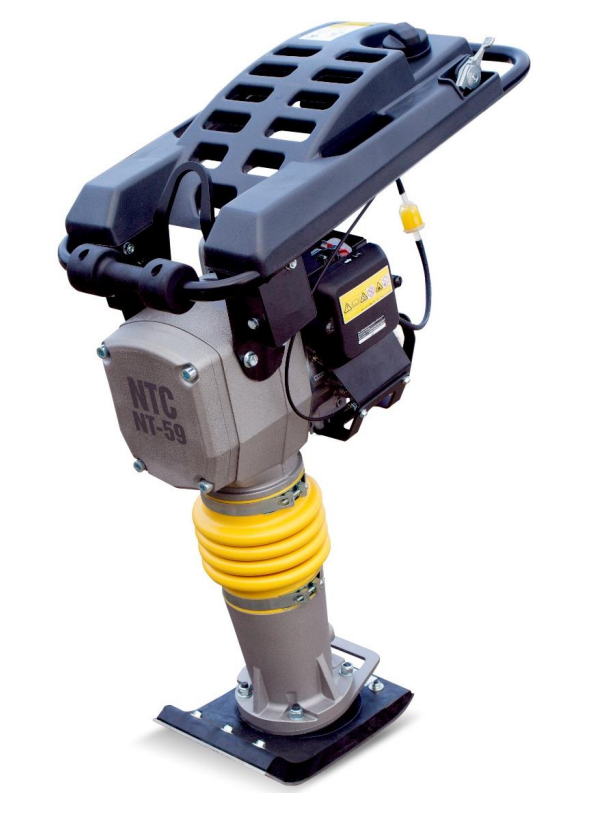

VIBRAČNÍ PĚCH NT59 - KATALOG ND

NT59

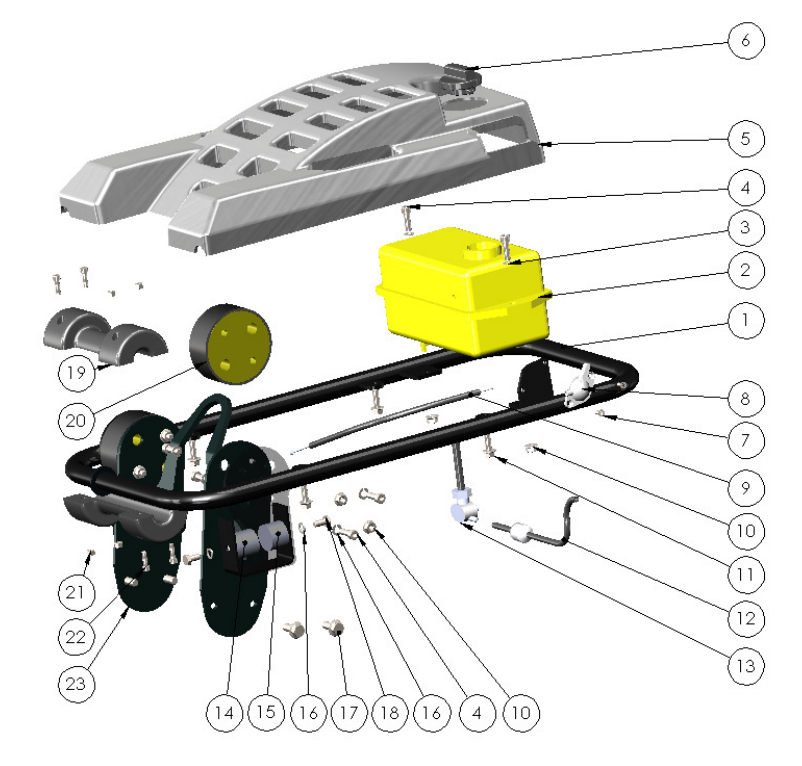

RÁM / FRAME

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 11307 RUKOJEŤ / GUIDING HANDLE 1
2 11210 PALIVOVÁ NÁDRŽ / FUEL TANK 1
3 2127000008 PODLOŽKA / PODLOŽKA / WASHER M8 Din 127 2
4 29120008025 ŠROUB / BOLT M8x25 Din 912 6
5 11213 KRYT / COVER 1
6 31851 VÍČKO PALIVOVÉ NÁDRŽE / FUEL TANK CAP 1
7 2799105012 ŠROUB / BOLT M5x12 2
8 12152 PÁKA PLYNU / THROTTLE LEVER 1
9 37055 LANKO PLYNU / THROTTLE CABLE 1
10 10190 MATICE / NUT M8 Din 6923 4
11 10178 ŠROUB / BOLT M8x12 Din 6921 4
12 6010001327 PALIVOVÝ FILTR / FUEL FILTER 1
13 32101 PALIVOVÝ VENTIL / FUEL VALVE 1
14 11311 GUMOKOV / SHOCKMOUNT 2
15 86298 GUMOKOV / SHOCKMOUNT 2
16 - - -
17 10189 ŠROUB / BOLT Din 6921 4
18 10178 ŠROUB / BOLT M8x12 Din 6921 4
19 11313 PŘEPRAVNÍ VÁLEČEK / ROLLER 1
20 11539 GUMOKOV / SHOCKMOUNT 2
21 2985000006 MATICE / NUT M6 Din 985 4
22 2912006020 ŠROUB / BOLT M6x20 Din 912 4
23 11312 ZÁKLADNA / SHOCKMOUNT BASE 1

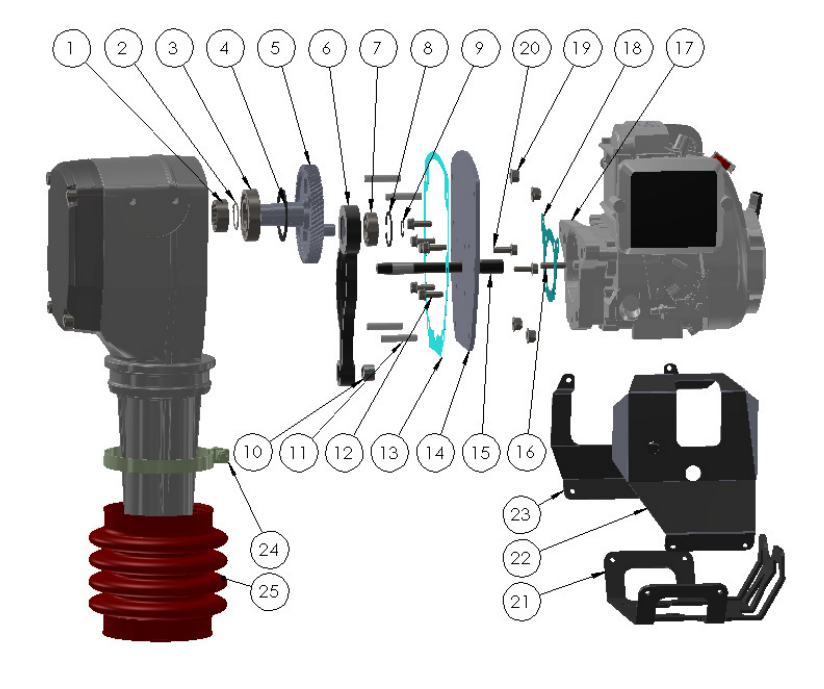

KLIKOVÁ SKŘÍŇ / CRANKCASE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 37479 JEHLOVÉ LOŽISKO / NEEDLE ROLLER / BEARING 1
2 44093 POJISTNÝ KROUŽEK / POJISTNÝ KROUŽEK Din 472 1
3 37338 LOŽISKO / BEARING 1
4 44082 POJISTNÝ KROUŽEK / POJISTNÝ KROUŽEK 1
5 11324 KLIKA / CRANKGEAR 1

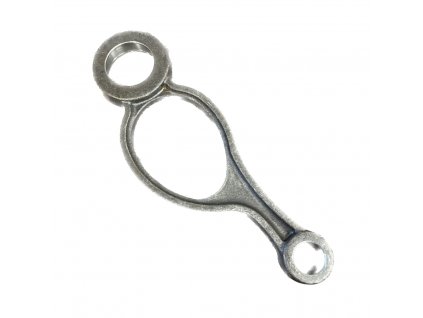

6 11334 OJNICE / CONNECTION ROD 1
7 37330 LOŽISKO / LOŽISKO / BEARING 1
8 44083 POJISTNÝ KROUŽEK / POJISTNÝ KROUŽEK Din 472 1
9 44088 POJISTNÝ KROUŽEK / POJISTNÝ KROUŽEK Din 471 1
10 31490 POUZDRO / BUSHING 1
11 10157 KOLÍK / TAPEND 6
12 10186 ŠROUB / BOLT 6
13 - SYLIKON / SYLICON -
14 20626 KRYT / COVER 1
15 35855 HŘÍDEL SPOJKY / CLUTCH SHAFT 1 GX100
15 35855K HŘÍDEL SPOJKY / CLUTCH SHAFT 1 GXR120
16 10174 ŠROUB / BOLT 1
17 11548 MOTOR / ENGINE GXR120 1
18 37476 TĚSNĚNÍ / SEAL 1
19 10191 MATICE / NUT M10 Din 6921 4
20 10188 ŠROUB / BOLT 2
21 11317 KRYT / COVER (below) 1
22 11318 KRYT / COVER (carb) 1
23 11319 KRYT / COVER (exhaust) 1
24 44521 SPONA / CLAMP 2
25 11264 MĚCH / BELLOW 1

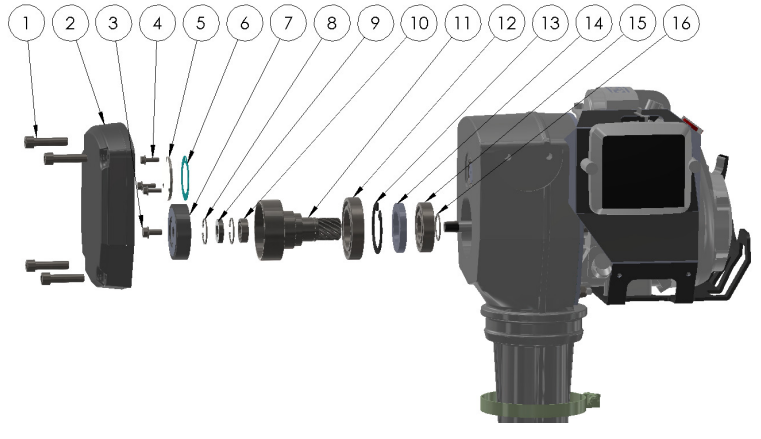

KLIKOVÁ SKŘÍŇ 1 / CRANKCASE 1

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 10122 ŠROUB / BOLT M12x55 Din 912 4
2 20633 KRYT / COVER 1
3 10178 ŠROUB / BOLT M8x12 Din 6921 1
4 2912006012 ŠROUB / BOLT M6x12 Din 912 3
5 37475 KRYT LOŽISKA / BEARING COVER 1
6 37476 TĚSNĚNÍ / GASKET 1
7 35845 SPOJKA / CLUTCH 1
8 44010 POJISTNÝ KROUŽEK 2
9 20637 GUFERO / SHAFT SEAL 1
10 20636 LOŽISKO / BEARING 1
11 20638 BUBEN SPOJKY / CLUTCH DRUM 1
12 37343 LOŽISKO / BEARING 1
13 44082 POJISTNÝ KROUŽEK Din 472 1
14 44078 GUFERO / SHAFT SEAL 1
15 37338 LOŽISKO / BEARING 1
16 44093 POJISTNÝ KROUŽEK Din 472 1

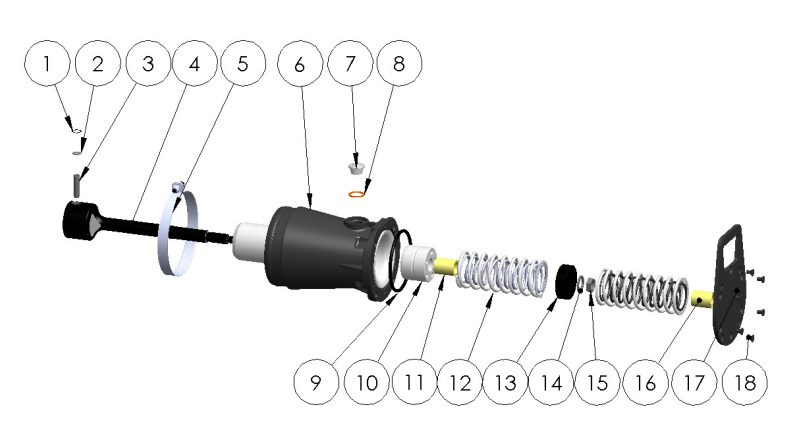

PRUŽINOVÝ VÁLEC / SPRING CYLINDER



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 44095 POJISTNÝ KROUŽEK / SEEGERRING 1
2 44096 PODLOŽKA / WASHER 1
3 31540 PÍSTNÍ ČEP / PISTON PIN 1
4 11310 PÍSTNÍ TYČ / RAM 1
5 44521 SPONA MĚCHU / CLAMP BELLOW 2
6 44140 SADA PRUŽINOVÉHO VÁLCE / SPRING CYLINDER KIT 1
7/8 11971 OLEJOZNAK / SIGHT GLASS 1
9 43510 O-KROUŽEK / O-RING 125x5 1
10 20661 POUZDRO / BUSHING 1
11 12005 DORAZ / STOPPER 1
12 11185 PRUŽINA / SPRING 2
13 11355 PÍST / PISTON 1
14 44067 PODLOŽKA / PODLOŽKA / WASHER M22 Din127 1
15 44070 MATICE / NUT M22x1,5 Din 934 1
16 31497 DORAZ / STOPPER 1
17 31525 KRYT / COVER 1
18 2799108020 ŠROUB / BOLT M8x20 Din 7991 6

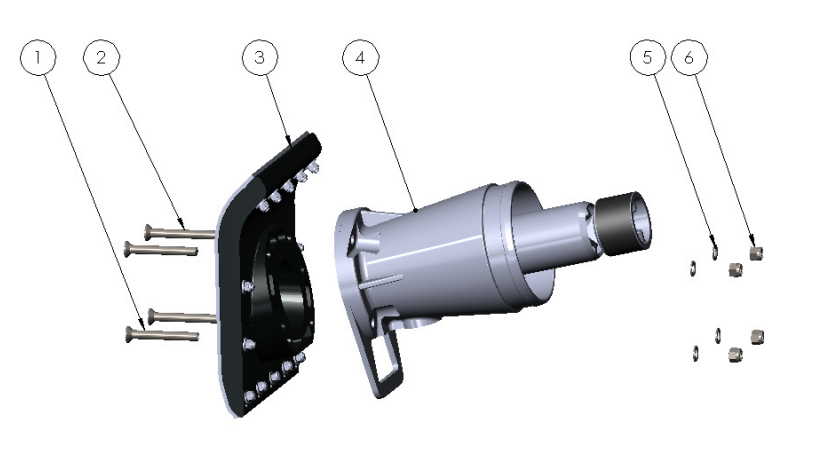

PATKA PĚCHU / RAMSHOE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 2799112120/1 ŠROUB / BOLT M12x120 Din 7991 2
2 2799112100/1 ŠROUB / BOLT M12x100 Din 7991 2
3 40351YA PATKA PĚCHU / RAM SHOE 28cm 1
4 44142 SADA PRUŽINOVÉHO VÁLCE / SPRING CYLINDER KIT 1
5 10045 PODLOŽKA / WASHER Din 125 4
6 10044 MATICE / NUT M12 Din 985 4
