NT68

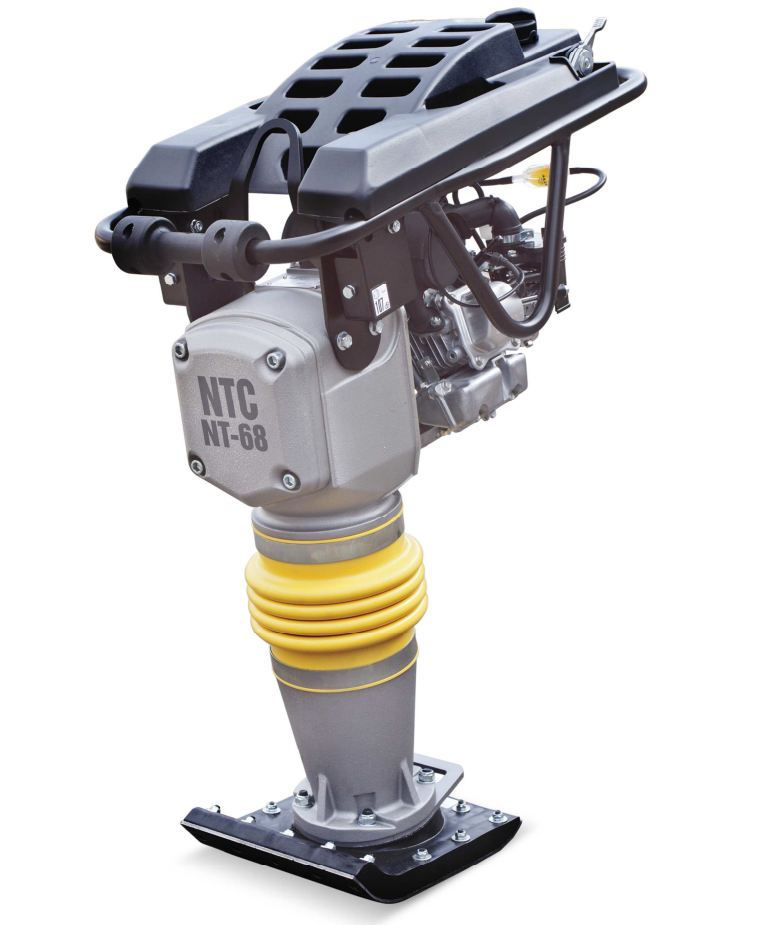

VIBRAČNÍ PĚCH NTC NT68 - KATALOG ND



NT68

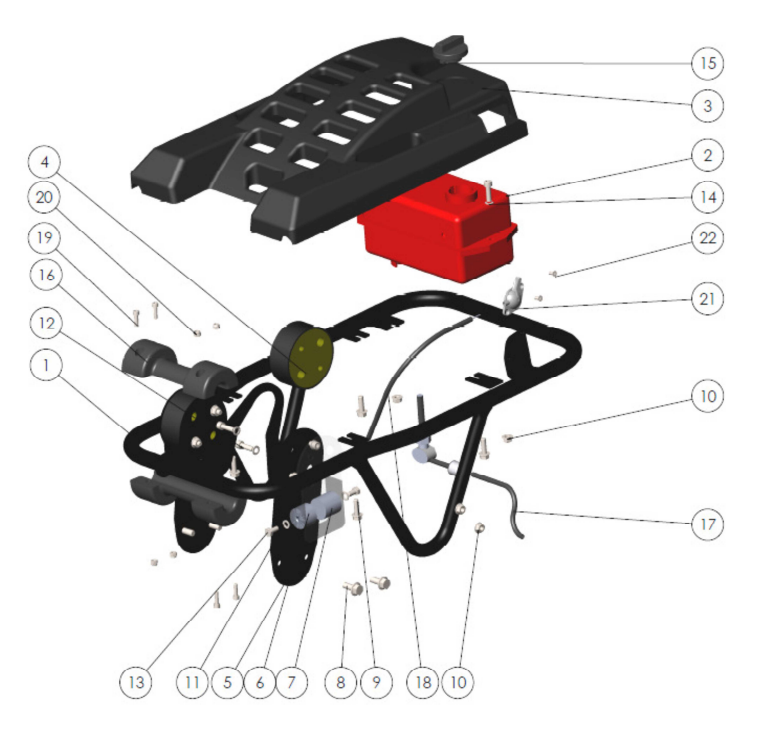

RÁM / FRAME

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 11320 RÁM / FRAME 1 GUIDING HANDLE
2 11210 NÁDRŽ PALIVA / FUEL TANK 1 FUEL TANK
3 11213 KRYT / COVER 1 COVER
4 11539 GUMOKOV / SHOCKMOUNT 2 SHOCKMOUNT
5 11312 ZÁVĚSNÝ HÁK / LIFTING HOOK 1 LIFTING HOOK
6 86298 GUMOKOV / SHOCKMOUNT 2 SHOCKMOUNT
7 11311 GUMOKOV / SHOCKMOUNT 2 SHOCKMOUNT
8 10205 ŠROUB / BOLT M10x25 4 BOLT M10x25
9 10186 ŠROUB  / BOLT M8x20 4 BOLT M8x20
10 10190 MATICE / NUT M8 4 NUT M8
11 -
12 10025 ŠROUB / BOLT M8x25 4 BOLT M8x25
13 10178 ŠROUB / BOLT M8x12 4 BOLT M8x12
14 10016 ŠROUB / BOLT M8x25 2 BOLT M8x25
15 31851 VÍČKO NÁDRŽE / TANK CAP 1 TANK CAP
16 11313 VÁLEC / ROLLER 1 ROLLER
17 6010001327 PALIVOVÝ FILTR / FUEL FILTER 1 FUEL FILTR
18 37055 TÁHLO OVLÁDACÍ / THROTTLE CABLE 1 THROTTLE CABLE
19 10161 ŠROUB / BOLT M6x20 4 BOLT M6x20
20 10028 MATICE / NUT M6 4 NUT M6
21 12152 PÁKA OVLÁDÁNÍ / THROTTLE LEVER 1 THROTTLE LEVER
22 10162 ŠROUB / BOLT M5x12 2 BOLT M5x12
  32101 PALIVOVÝ VENTIL / FUEL VALVE 1 FUEL VALVE

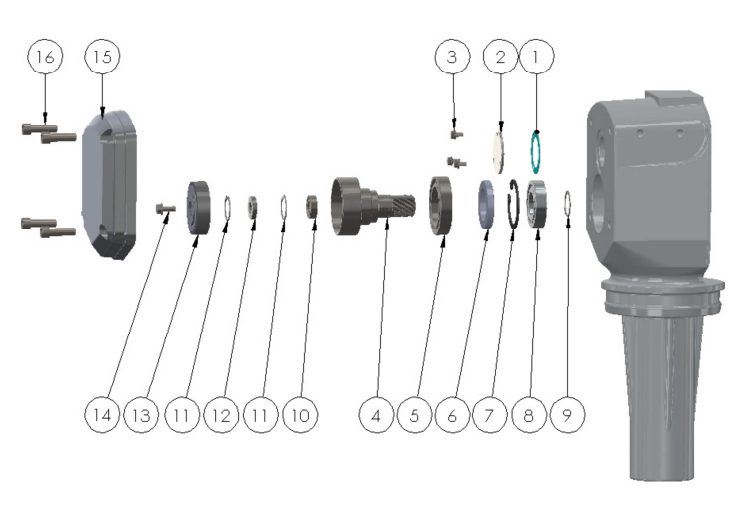

KLIKOVÁ SKŘÍŇ / CRANKCASE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 37476 TĚSNĚNÍ / SEAL 1 SEALING
2 37475 KRYT / COVER 1 COVER
3 2912006012 ŠROUB / BOLT M6x12 3 SCREW M6x12
4 20638 VÁLEC SPOJKY / CLUTCH DRUM 1 CLUTCH DRUM
5 37343 LOŽISKO / BEARING 1 BEARING
6 44078 UZÁVĚR / SEAL 1 SEAL
7 44082 POJISTNÝ KROUŽEK / RETAINING RING 1 RETAINING RING
8 37338 LOŽISKO / BEARING 1 BEARING
9 44093 POJISTNÝ KROUŽEK / RETAINING RING 1 RETAINING RING
10 20636 LOŽISKO / BEARING 1 BEARING
11 20637 UZÁVĚR / SEAL 1 SEAL
12 44010 POJISTNÝ KROUŽEK / RETAINING RING 2 RETAINING RING
13 35845 SPOJKA ODSTŘEDIVÁ / CLUTCH 1 CENTRIFUGAL CLUTCH
14 10178 ŠROUB / BOLT 1 SCREW
15 20639 KRYT / COVER 1 COVER
16 2912012050 ŠROUB / BOLT M12x50 4 SCREW M12x50

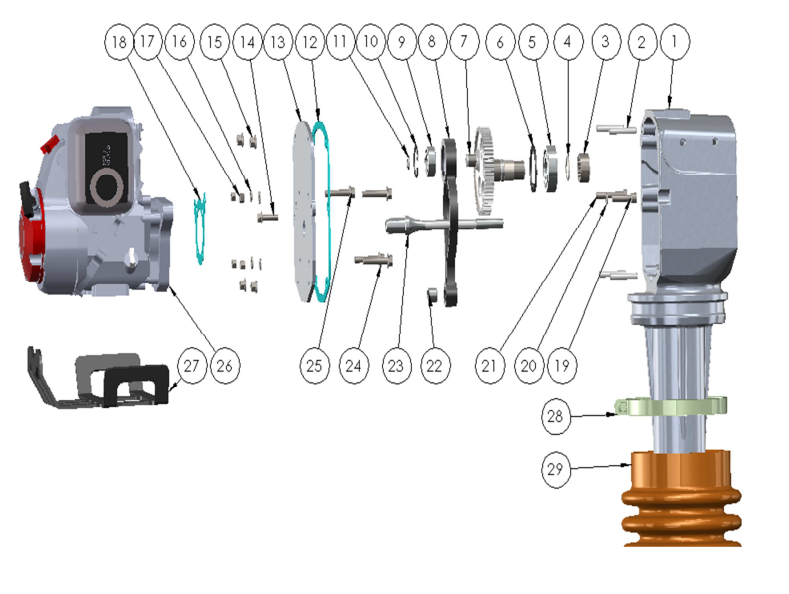

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20628 SKŘÍŇ / CRANKCASE 1 CRANKCASE
2 10157 ČEP / TAPEND 4 TAPEND
3 37479 JEHLOVÉ LOŽISKO / NEEDLE BEARING 1 NEEDLE BEARING
4 44093 PRUŽNÁ PODLOŽKA / LOCK WASHER 1 LOCK WASHER
5 37338 LOŽISKO / BEARING 1 BEARING
6 44082 PRUŽNÁ PODLOŽKA / LOCK WASHER 1 LOCK WASHER
7 11328 OZUBENÉ KOLO / GEAR WHEEL 1 GEAR WHEEL
8 11334 OJNICE / CONNECTING ROD 1 CONNECTING ROD
9 37335 LOŽISKO / BEARING 1 BEARING
10 44083 PRUŽNÁ PODLOŽKA / LOCK WASHER 1 LOCK WASHER
11 44088 PRUŽNÁ PODLOŽKA / LOCK WASHER 1 LOCK WASHER
12 - TĚSNĚNÍ / SEAL 1 SILICONE
13 20625 DESKA / PLATE 1 PLATE
14 10187 ŠROUB / ŠROUU M8x25 1 SCREW M8x25
15 10091 MATICE / NUT M10 4 NUT M10
16 10062 PODLOŽKA / WASHER 5 WASHER
17 10031 MATICE / NUT M10 4 NUT
18 37476 TĚSNĚNÍ / SEAL 1 SILICONE
19 35841 ŠROUB / BOLT M10x30 1 SCREW MF10x30
20 -   - -
21 35848 ŠROUB / BOLT M10x40 1 SCREW MF10x40
22 31490 POUZDRO / BUSHING 1 BUSHING
23 35857 HŘÍDEL / SHAFT 1 SHAFT
24 10229 ŠROUB / BOLT M10x45 3 SCREW MF10x45
25 10230 ŠROUB / BOLT M10x75 1 SCREW MF10x75
26 11551 MOTOR / ENGINE HONDA GX120 1 ENGINE GX120
27 20629 KRYT COVER 1 COVER
28 44520 SPONA / CLAMP 2 CLAMP
29 11224 MĚCH / BELLOW 1 BELLOW

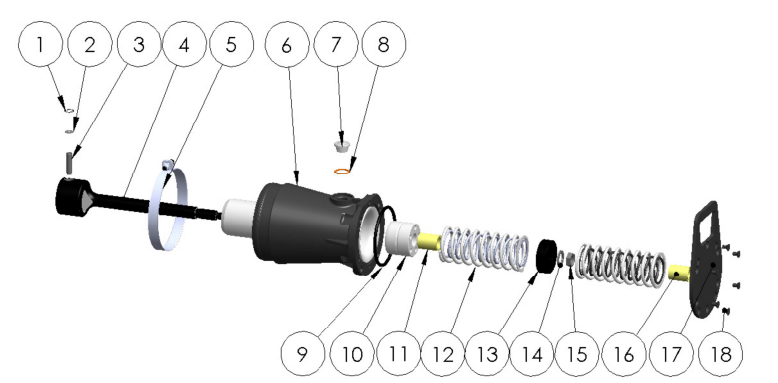

PRUŽINOVÝ MECHANISMUS / SPRING CYLINDER

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 44095 POJISTNÝ KROUŽEK / RETAINING RING 1 RETAINING RING
2 44096 PODLOŽKA / WASHER 1 RING
3 31540 KOLÍK / PISTON 1 PISTON
4 11310 PÍST / RAM 1 RAM
5 44520 SVĚRKA / CLAMP 2 CLAMP
6 44142 VÁLEC PRUŽIN / SPRING CYLINDER 1 SPRING CYLINDER KIT
7/8 11971 OLEJOZNAK SIGHT GLASS 1 SIGHT GLASS
9 43510 O-KROUŽEK / O-RING 1 O-RING
10 20661 POUZDRO / BUSHING 1 BUSHING
11 12005 DORAZ / STOPPER 1 STOPPER
12 11185 PRUŽINA / SPRING 2 SPRING
13 11355 PÍST / PISTON 1 PISTON
14 44067 PODLOŽKA / WASHER 1 RING
15 44070 MATICE / NUT M22 1 NUT M22
16 31497 DORAZ / STOPPER 1 STOPPER
17 31522 KRYT / COVER 1 COVER
18 10133 ŠROUB / BOLT M8x20 6 SCREW M8x20

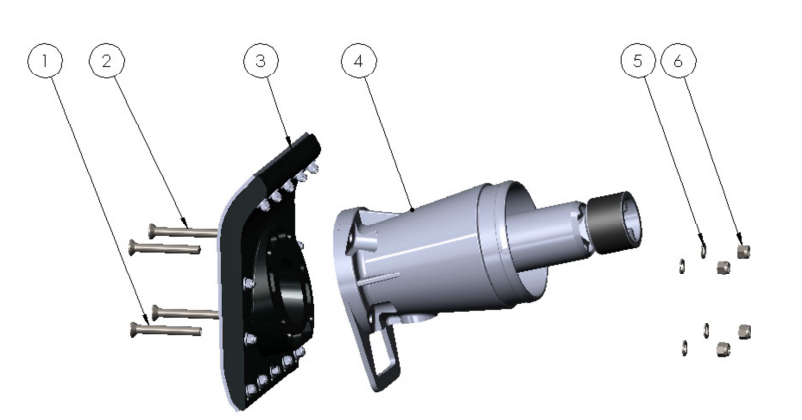

PATKA PĚCHU / RAMMER SHOE

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 2799112120/1 ŠROUB / BOLT M12x120 2
2 2799112100/1 ŠROUB / BOLT M12x100 2
3 40351YA PATKA / RAM SHOE 1
4 44142 VÁLEC PRUŽIN / SPRING CYLINDER 1
5 2125000013 PODLOŽKA / WASHER Din 125 4
6 2985000012 MATICE / NUT M12 4
