NT65N

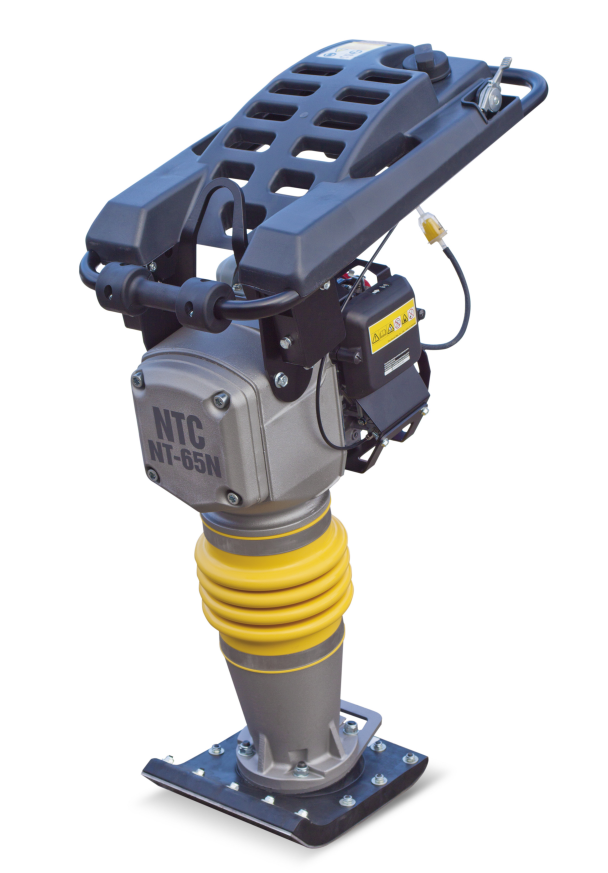

VIBRAČNÍ PĚCH NTC NT65N - KATALOG ND
NT65N

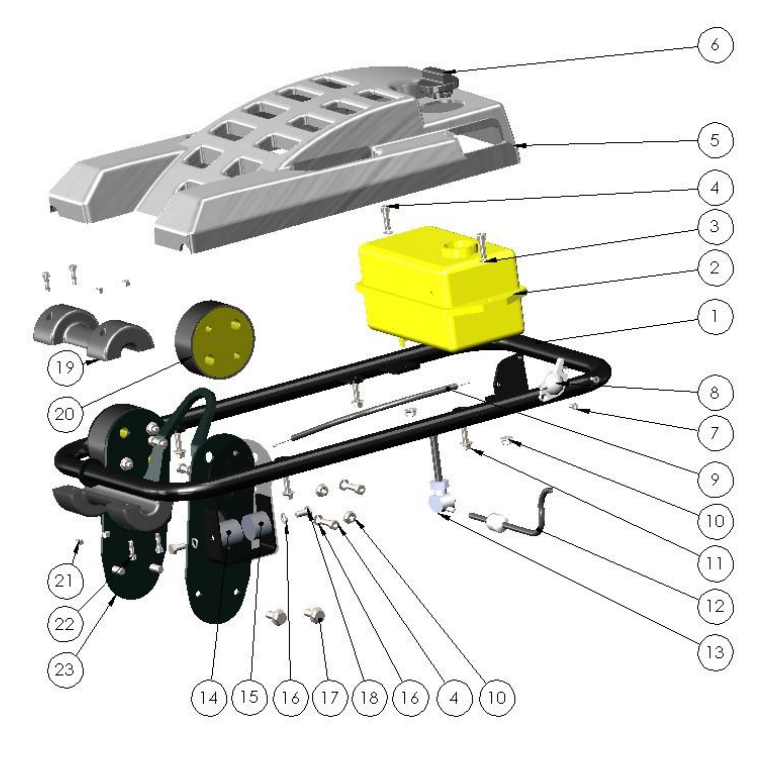

RÁM / FRAME
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 11307 | RÁM / GUIDING HANDLE | 1 | |
| 2 | 11210 | NÁDRŽ / FUEL TANK | 1 | |
| 3 | 2127000008 | PODLOŽKA / WASHER Din 127 | 2 | |
| 4 | 2912008025 | ŠROUB / BOLT M8x25 Din 912 | 6 | |
| 5 | 11213 | KRYT / COVER | 1 | |
| 6 | 31851 | VÍČKO NÁDRŽE / TANK CAP | 1 | |
| 7 | 2799105012 | ŠROUB / BOLT M5x12 Din 7991 | 2 | |
| 8 | 12152 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
| 9 | 37055 | LANKO PLYNU / THROTTLE CABLE | 1 | |
| 10 | 2934000008 | MATICE / NUT M8 Din 934 | 4 | |
| 11 | 2933008012 | ŠROUB / BOLT M8x12 Din 933 | 4 | |
| 12 | 6010001327 | PALIVOVÝ FILTR / FUEL FILTER | 1 | |
| 13 | 32101 | KOHOUT / FUEL VALVE | 1 | |
| 14 | 11311 | SILENTBLOK / SHOCKMOUNT | 2 | |
| 15 | 86298 | SILENTBLOK / SHOCKMOUNT | 2 | |
| 16 | - | - | - | |
| 17 | 10189 | ŠROUB / BOLT Din 6921 | 4 | |
| 18 | 2933008012 | ŠROUB / BOLT M8x12 Din 933 | 4 | |
| 19 | 11313 | VÁLEC / ROLLER | 1 | |
| 20 | 11539 | SILENTBLOK / SHOCKMOUNT | 2 | |
| 21 | 2985000006 | MATICE / NUT M6 Din 985 | 4 | |
| 22 | 2912006020 | ŠROUB / BOLT M6x20 Din 912 | 4 | |
| 23 | 11312 | ZÁKLADNA / SHOCKMOUNT BASE | 1 |

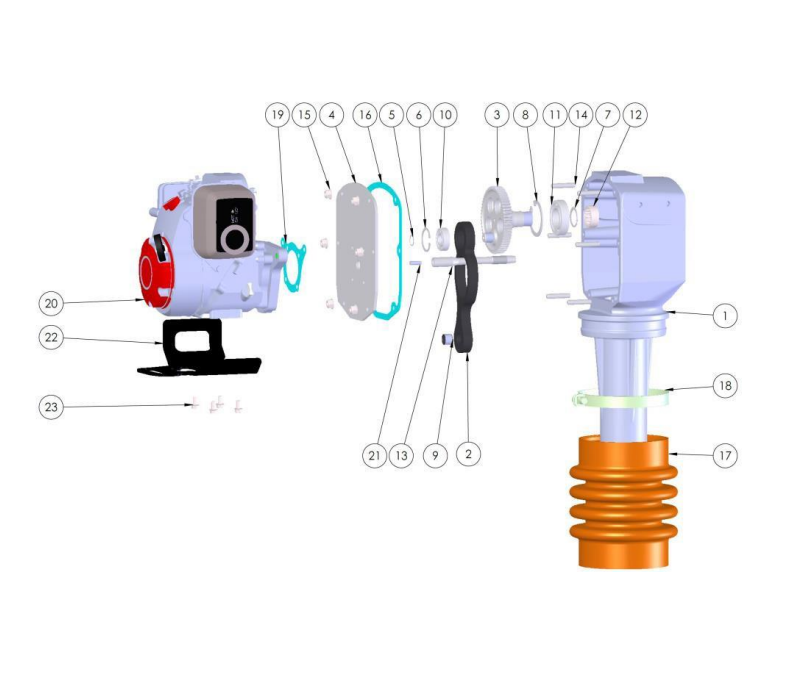

KLIKOVÁ SKŘÍŇ
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20632 | SKŘÍŇ / CRANKCASE | 1 | |
| 2 | 11334 | OJNICE / CONNECTING ROD | 1 | |
| 3 | 11328 | OZUBENÉ KOLO / CRANKGEAR | 1 | |
| 4 | 20626 | KRYT / COVER | 1 | |
| 5 | 44088 | POJISTNÝ KROUŽEK / RETAINING RING Din 471 | 1 | |
| 6 | 44083 | POJISTNÝ KROUŽEK / RETAINING RING Din 472 | 1 | |
| 7 | 44093 | POJISTNÝ KROUŽEK / RETAINING RING Din 472 | 1 | |
| 8 | 44082 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
| 9 | 31490 | POUZDRO / BUSHING | 1 | |
| 10 | 37335 | LOŽISKO / BEARING | 1 | |
| 11 | 37338 | LOŽISKO / BEARING | 1 | |
| 12 | 37479 | LOŽISKO / BEARING | 1 | |
| 13 | 35855K | SPOJOVACÍ HŘÍDEL / CLUTCH SHAFT | 1 | GXR120 |
| 13 | 35855 | SPOJOVACÍ HŘÍDEL / CLUTCH SHAFT | 1 | GX100 |
| 14 | 10157 | ZÁVITOVÁ SPOJKA / TAPEND | 6 | |
| 15 | 10191 | MATICE / NUT M10 Din 6921 | 6 | |
| 16 | - | SILIKON / SYLICONE | - | |
| 17 | 11224 | MĚCH / BELLOW | 1 | |
| 18 | 44520 | SPONA / CLAMP | 2 | |
| 19 | 37476 | TĚSNĚNÍ / SEAL | 1 | |
| 20 | 3120010129 | MOTOR / ENGINE GXR120 | 1 | |
| 21 | 11319 | KRYT / PROTECTOR | 1 | |
| 22 | 11317 | KRYT / PROTECTOR | 1 | |
| 23 | 10176 | ŠROUB / BOLT | 4 |

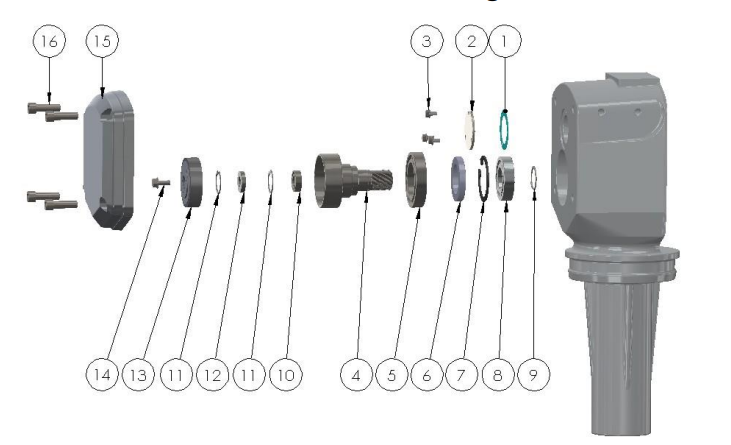

| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 37476 | TĚSNĚNÍ / GASKET | 1 | |
| 2 | 37475 | KRYT LOŽISKA / BEARING | 1 | |
| 3 | 2912006012 | ŠROUB / BOLT M6x12 Din 912 | 3 | |
| 4 | 20638 | VÁLEC SPOJKY / CLUTCH DRUMM | 1 | |
| 5 | 37343 | LOŽISKO / BEARING | 1 | |
| 6 | 44078 | TĚSNĚNÍ / SEAL | 1 | |
| 7 | 44082 | POJISTNÝ KROUŽEK / RETAINING RING Din 472 | 1 | |
| 8 | 37338 | LOŽISKO / BEARING | 1 | |
| 9 | 44093 | POJISTNÝ KROUŽEK / RETAINING RING Din 472 | 1 | |
| 10 | 20636 | LOŽISKO / BEARING | 1 | |
| 11 | 44010 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
| 12 | 20637 | TĚSNĚNÍ / SHAFT SEAL | 1 | |
| 13 | 35845 | SPOJKA / CLUTCH | 1 | |
| 14 | 2933008012 | ŠROUB / BOLT M8x12 Din 933 | 1 | |
| 15 | 20639 | KRYT / COVER | 1 | |
| 16 | 2912012050 | ŠROUB / BOLT M12x50 Din 912 | 2 |

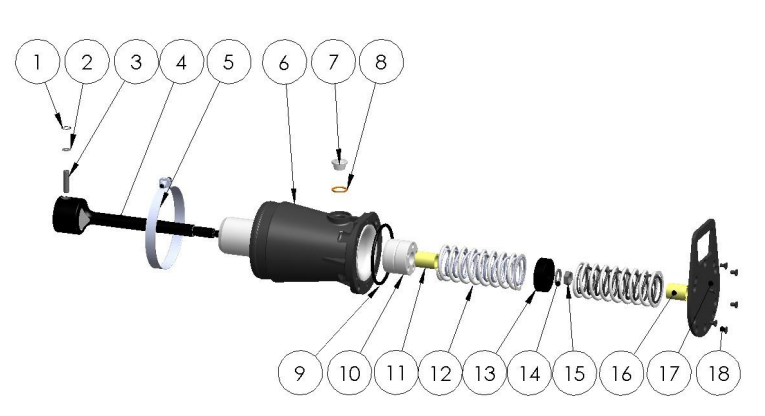

PRUŽINOVÝ MECHANISMUS / SPRING CYLINDER
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 44095 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
| 2 | 44096 | KROUŽEK / RING | 1 | |
| 3 | 31540 | ČEP / PISTON PIN | 1 | |
| 4 | 11310 | TYČ / RAM | 1 | |
| 5 | 44520 | SPONA / CLAMP BELLOW | 2 | |
| 6 | 44142 | SADA PRUŽINOVÝCH VÁLCŮ / SPRING CYLINDER KIT | 1 | |
| 7/8 | 11971 | OLEJOZNAK / SIGHT GLASS | 1 | |
| 9 | 43510 | O-KROUŽEK / O-RING 125x5 | 1 | |
| 10 | 20661 | VÁLEC / BUSHING | 1 | |
| 11 | 12005 | DORAZ / STOPPER | 1 | |
| 12 | 11185 | PRUŽINA / STOPPER | 2 | |
| 13 | 11355 | PÍST / PISTON | 1 | |
| 14 | 44067 | PODLOŽKA / WASHER M22 Din127 | 1 | |
| 15 | 44070 | MATICE / NUT M22x1,5 Din 934 | 1 | |
| 16 | 31497 | DORAZ / STOPPER | 1 | |
| 17 | 31522 | KRYT / COVER | 1 | |
| 18 | 10133 | ŠROUB / BOLT M8x20 Din 7991 | 6 |

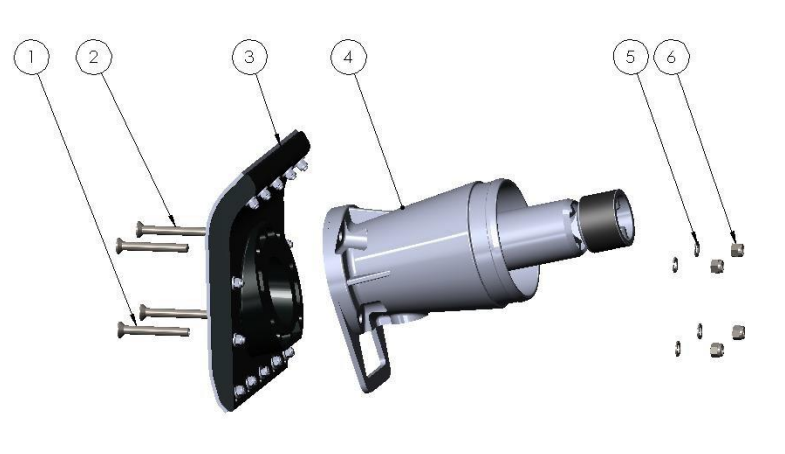

PATKA PĚCHU / RAM SHOE
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 2799112120/1 | ŠROUB / BOLT M12x120 Din 7991 | 2 | |
| 2 | 2799112100/1 | ŠROUB / BOLT M12x100 Din 7991 | 2 | |
| 3 | 40351YA | PATKA / RAM SHOE 28cm | 1 | |
| 4 | 44142 | VÁLEC / SPRING CYLINDER KIT | 1 | |
| 5 | 2125000013 | PODLOŽKA / WASHER Din 125 | 4 | |
| 6 | 2985000012 | MATICE / NUT M12 Din 985 | 4 |
