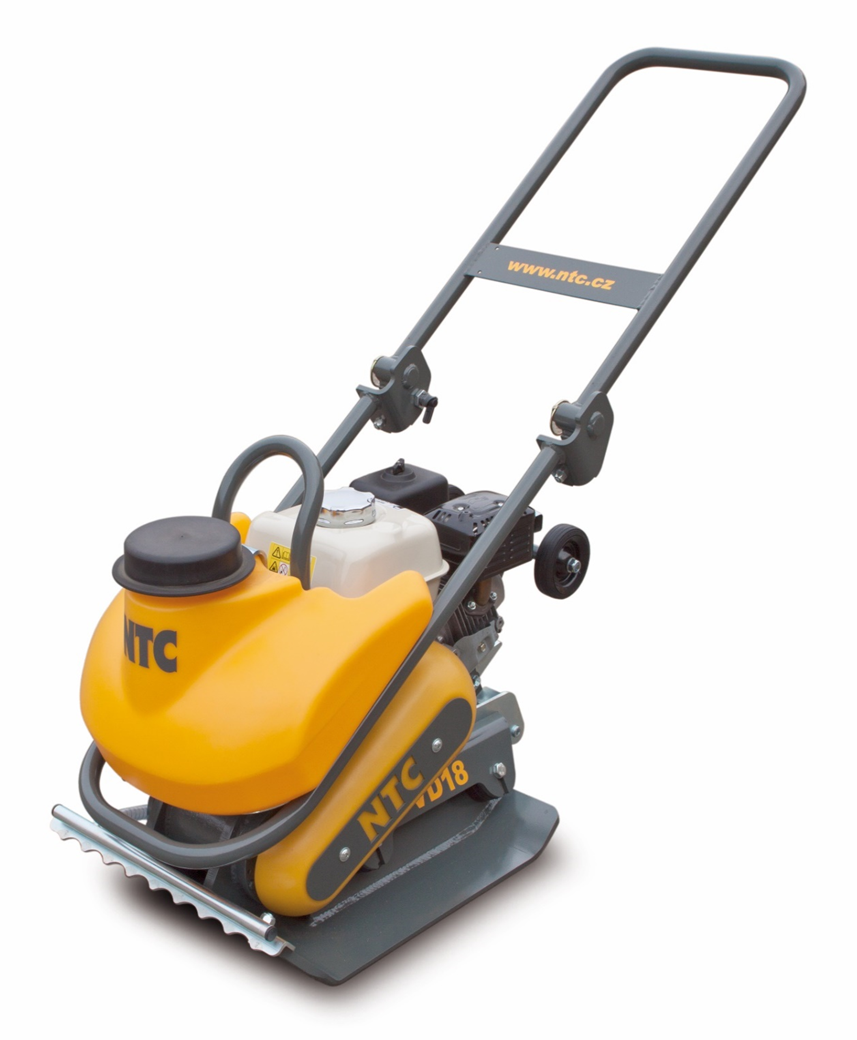

VD 15, 18, 20, 24

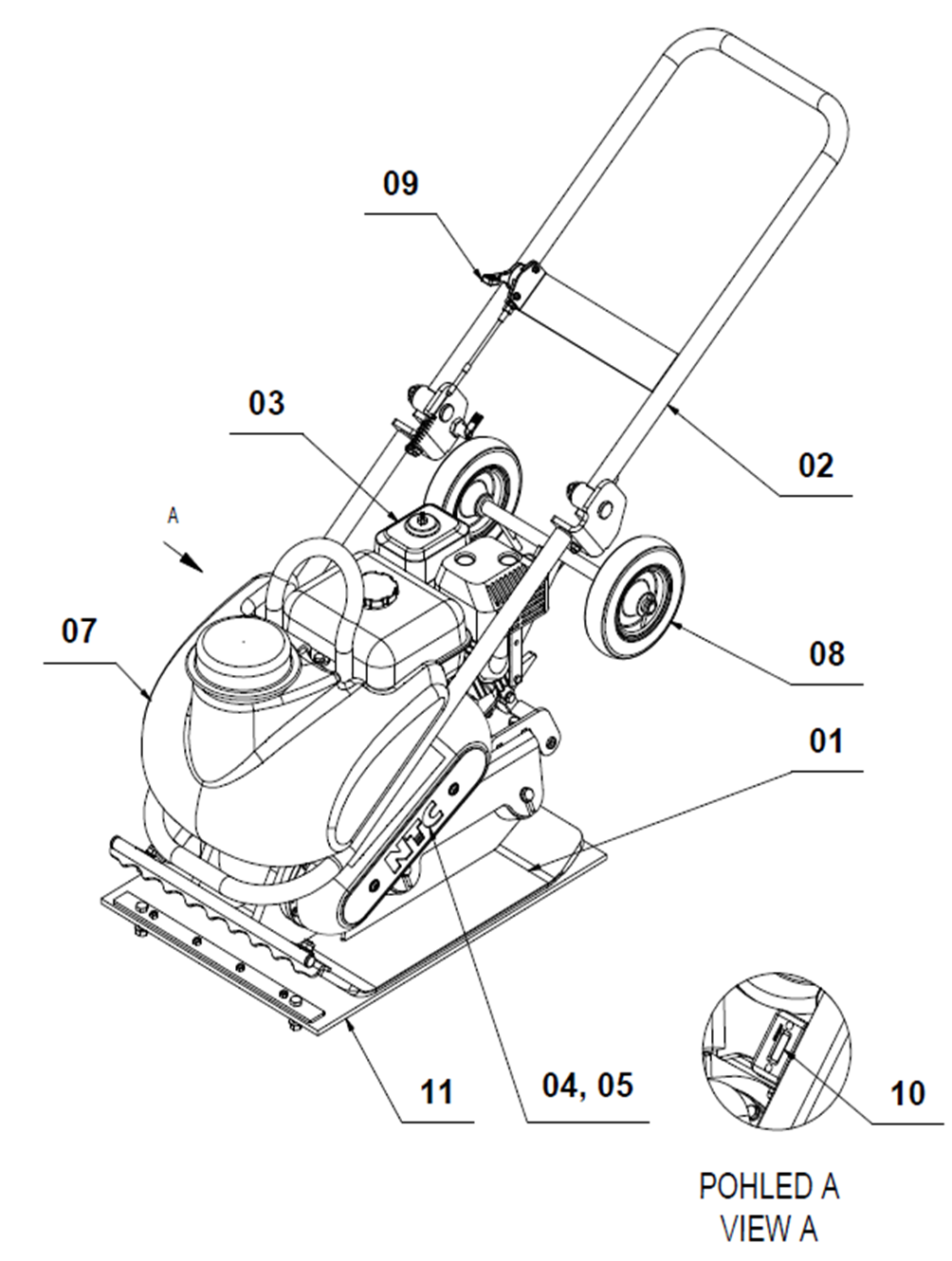

VIBRAČNÍ DESKA VD15, 18, 20, 24 - KATALOG ND
VD ELEGANT
VD15, VD18, VD20, VD24
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 01 | 31577AA | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | VD 15 |
| 31578AA | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | VD 18 | |
| 31579AA | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | VD 20 | |
| 31580AA | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | VD 24 | |
| 02 | 31393D | RÁM / FRAME | 1 | |
| 03 | 31392A | POHON HONDA | 1 | |
| 04 | 42018A | KRYT ŘEMENE | 1 | |
| 05 | 31391A | KRYT | 1 | |
| 07 | 31636A | KROPENÍ | 1 | VD 15 |
| 31637A | KROPENÍ | 1 | VD 18 | |
| 31638A | KROPENÍ | 1 | VD 20; VD 24 | |
| Příslušenství / Accessories: | ||||
| 08 | 31609F | PODVOZEK | 1 | |
| 09 | 31422A | PÁKA PLYNU | 1 | |
| 10 | 6000000296 | POČÍTADLO MOTOHODIN | 1 | |
| 11 | 31630A | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 15 |
| 31631A | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 18 | |
| 31632A | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 20, 24 | |

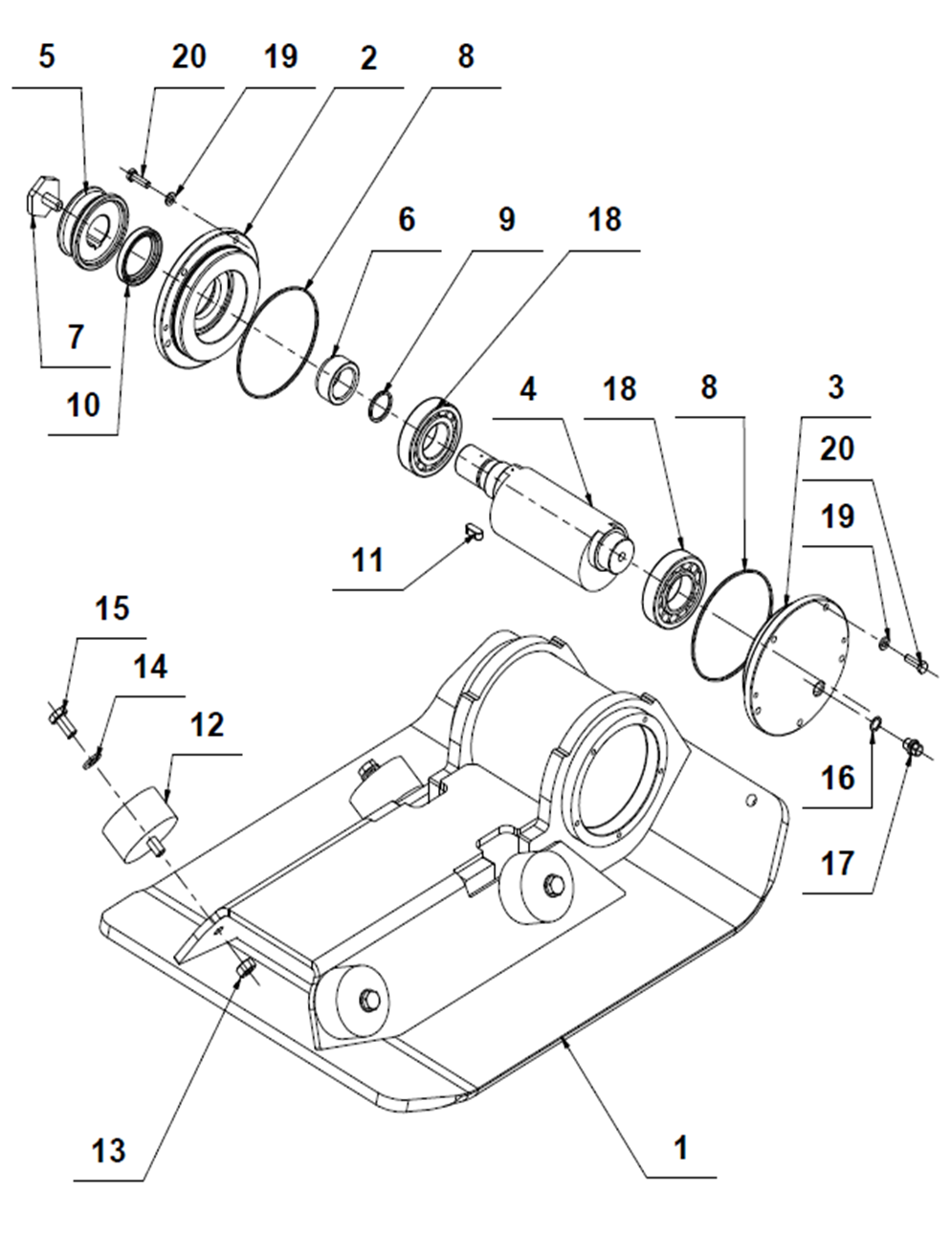

DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR

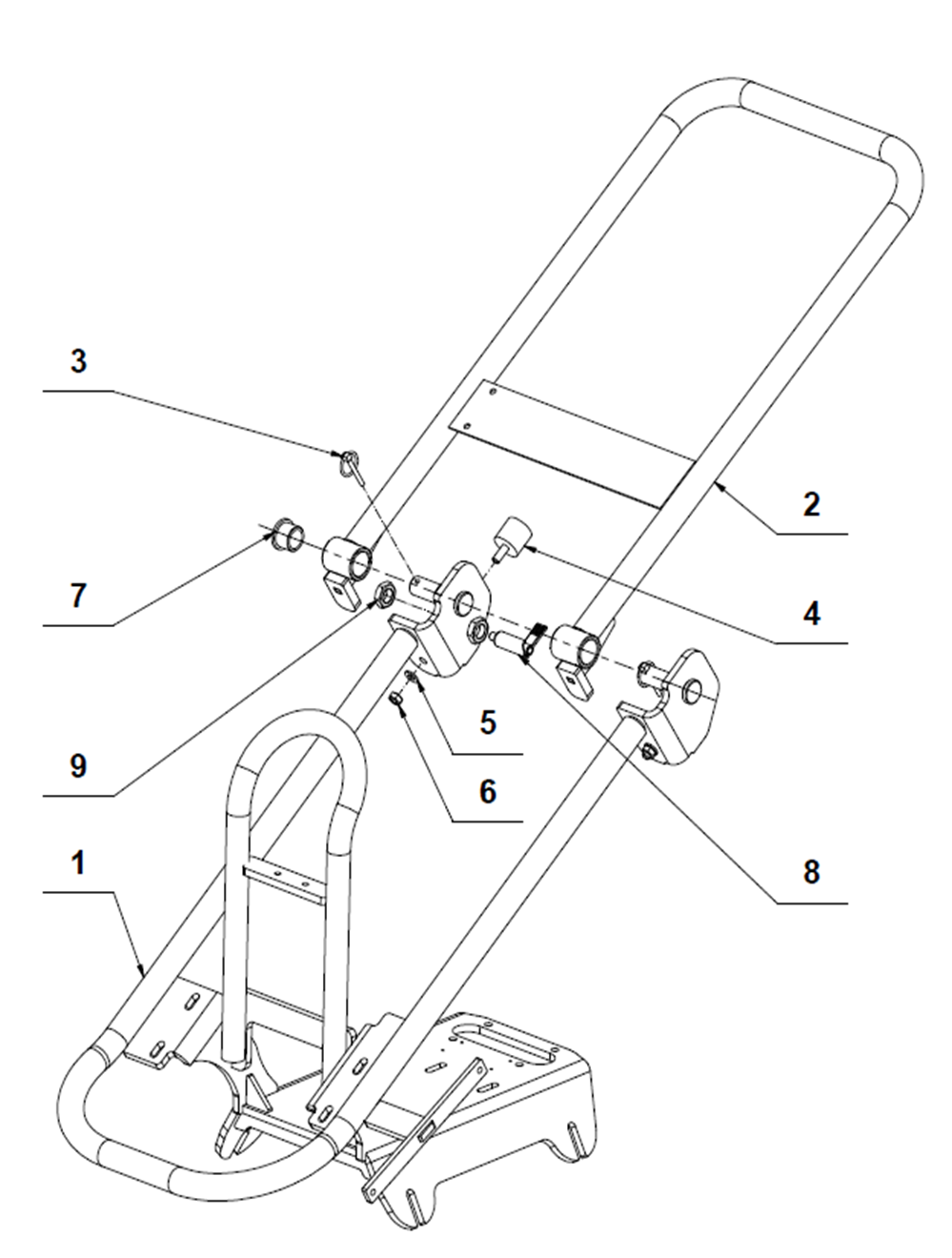

RÁM S ŘIDÍTKY / FRAME WITH HANDLEBARS
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20129D | RÁM / FRAME | 1 | |
| 2 | 31334B | ŘIDÍTKA / HANDLEBARS | 1 | |
| 3 | 2200000015 | ZÁKOLNÍK / LINCHPIN | 2 | |
| 4 | 4200000106 | GUMOKOV / RUBBER MOUNTING | 2 | |
| 5 | 2125000084 | PODLOŽKA / WASHER | 2 | |
| 6 | 2934000008 | MATICE / NUT | 2 | |
| 7 | 4014014033 | POUZDRO / HOUSING | 4 | |
| 8 | 4014014037 | ČEP / PIN | 1 | |
| 9 | 2936001615 | MATICE / NUT | 2 |

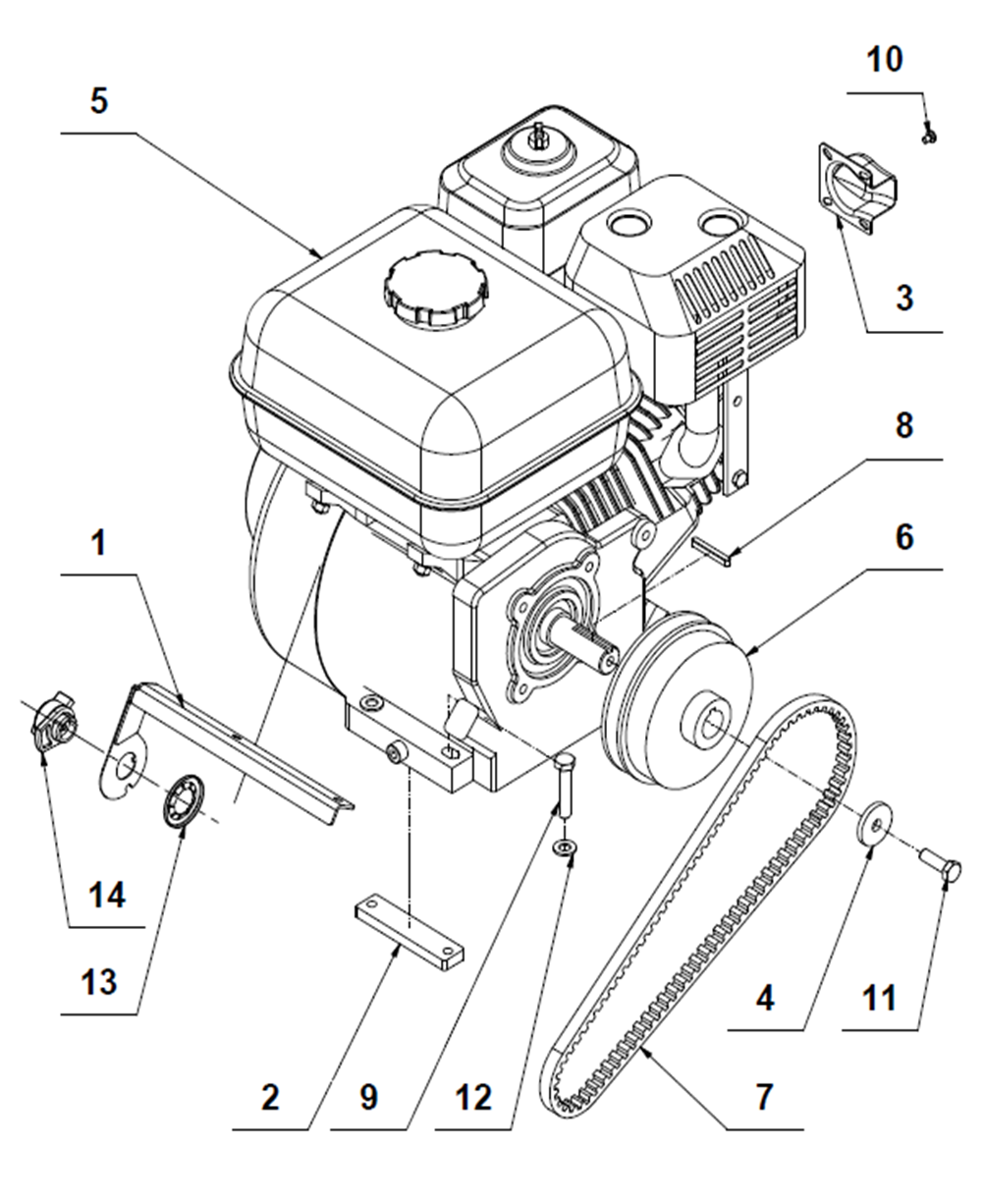

POHON HONDA / DRIVE HONDA
| Pozice | Číslo dílu | Početk ks | Poznámka | |
| Position | Part number | Quantity | Note | |
| 1 | 41890A | DRŽÁK VYPÍNAČE / SWITCH HOLDER | 1 | |
| 2 | 41824A | ÚCHYT MOTORU / ENGINE MOUNT | 2 | |
| 3 | 41061A | DEFLEKTOR VÝFUKU / EXHAUST DEFLEKTOR | 1 | |
| 4 | 40172A | PODLOŽKA / WASHER | 1 | |
| 5 | 3120010030 | MOTOR / ENGINE | 1 | |
| 6 | 6000000118 | SPOJKA / CLUTCH | 1 | |
| 7 | 4080000785 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
| 8 | 3120010030D | PERO / KEY | 1 | |
| 9 | 2931008040 | ŠROUB / BOLT | 4 | |
| 10 | 2798504006 | ŠROUB / BOLT | 2 | |
| 11 | 2933008025 | ŠROUB / BOLT | 1 | |
| 12 | 2125000084 | PODLOŽKA / WASHER | 4 | |
| 13 | 3200000019 | KROUŽEK / RING | 1 | |
| 14 | 3126078898 | VYPÍNAČ / SWITCH | 1 | |
| Příslušenství k motoru / engine accessories: | ||||
| - | 3126070312 | VZDUCHOVÝ FILTR / AIR FILTER | 1 | |
| - | 3126070208 | ZAPALOVACÍ SVÍČKA / SPARK PLUG | 1 | |
| - | 8208101183 | SADA OBLOŽENÍ SPOJKY / CLUTCH LINING | 1 | |

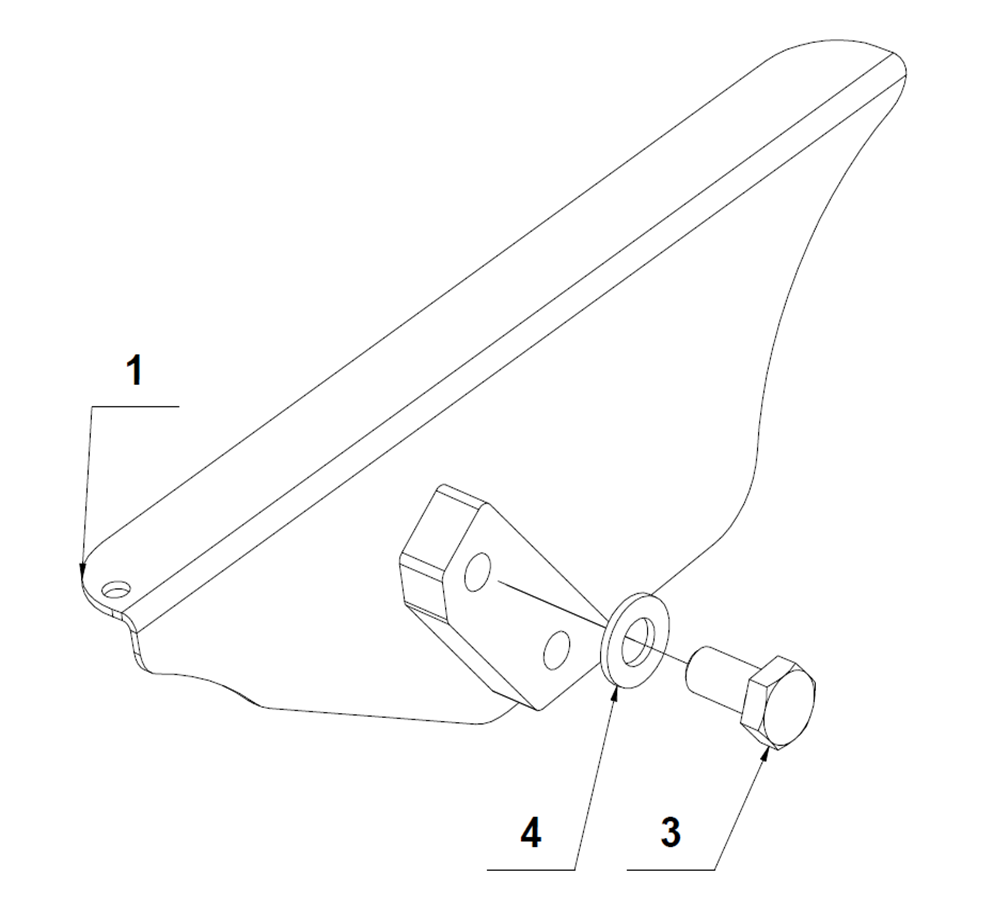

KRYT ŘEMENE / V-BELT COVER
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 42019A | KRYT ŘEMENE / V-BELT COVER | 1 | |
| 2 | 2933008016 | ŠROUB / BOLT | 2 | |
| 3 | 2125000084 | PODLOŽKA / WASHER | 2 |

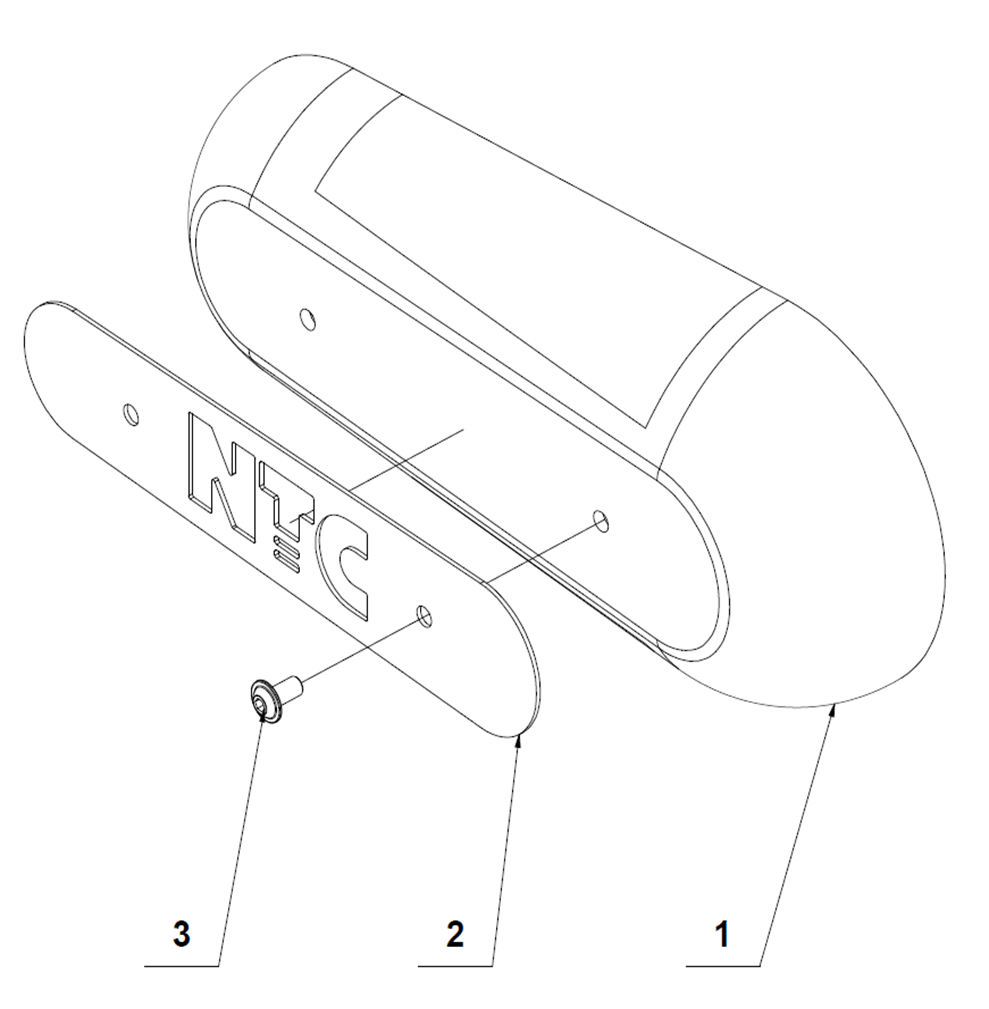

KRYT NTC / COVER NTC
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 600031325A | KRYT / COVER | 1 | |
| 2 | 31364B | LOGO NTC / LOGO NTC | 1 | |
| 3 | 2738008016 | ŠROUB / BOLT | 2 |

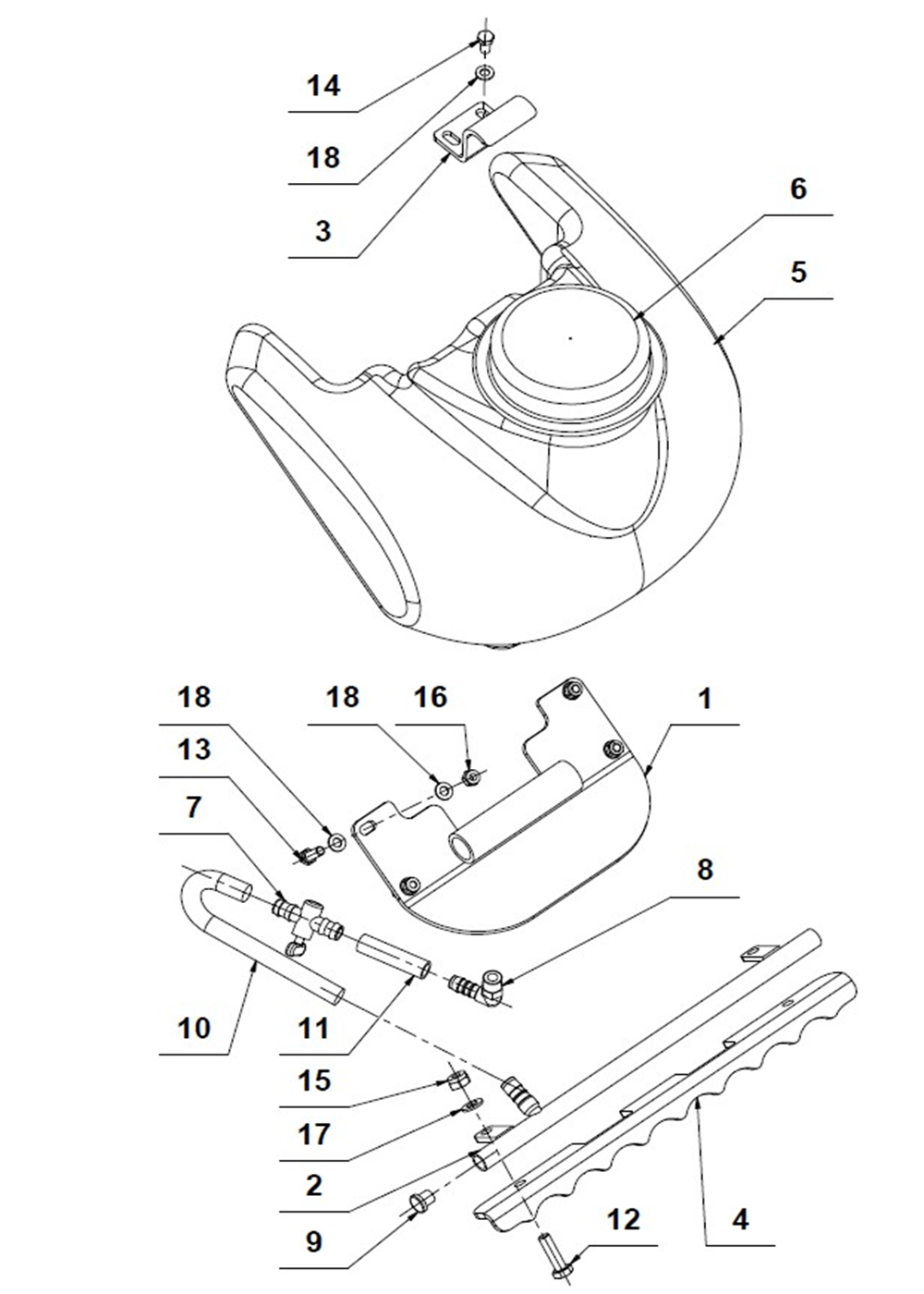

KROPENÍ / SPRINKLING
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 41847A | DESKA / PLATE | 1 | |
| 2 | 31837A | TRUBKA / PIPE | 1 | VD 15 |
| 31908A | TRUBKA / PIPE | 1 | VD 18 | |
| 31860A | TRUBKA / PIPE | 1 | VD20; VD 24 | |
| 4 | 31818A | HŘEBEN / PLATE | 1 | VD 15 |
| 31810A | HŘEBEN / PLATE | 1 | VD 18 | |
| 31862A | HŘEBEN / PLATE | VD 20; VD 24 | ||
| 3 | 41855A | DRŽÁK NÁDRŽE / TANK HOLDER | 1 | |
| 5 | 600031326A | NÁDRŽ / TANK | 1 | |
| 6 | 6000000048 | ZÁTKA / PLUG | 1 | |
| 7 | 4014435001 | KOHOUT / WATER TAP | 1 | |
| 8 | 4014014024 | HRDLO / SOCKET | 1 | |
| 9 | 4014085034 | ZÁTKA / PLUG | 2 | |
| 10, 11 | 4016001400 | HADICE / HOSE | 1m | |
| 12 | 2933010035 | ŠROUB / BOLT | 2 | |
| 13 | 2933008025 | ŠROUB / BOLT | 4 | |
| 14 | 2933008016 | ŠROUB / BOLT | 2 | |
| 15 | 2985000010 | MATICE / NUT | 2 | |
| 16 | 2985000008 | MATICE / NUT | 4 | |
| 17 | 2125000105 | PODLOŽKA / WASHER | 2 | |
| 18 | 2125000084 | PODLOŽKA / WASHER | 10 | |
| 20 | 31636AA | KROPENÍ BEZ NÁDRŽE / SPRINKLING WITHOUT TANK | 1 | VD 15 |
| 31637AA | KROPENÍ BEZ NÁDRŽE / SPRINKLING WITHOUT TANK | 1 | VD 18 | |
| 31638AA | KROPENÍ BEZ NÁDRŽE / SPRINKLING WITHOUT TANK | 1 | VD20; VD 24 |

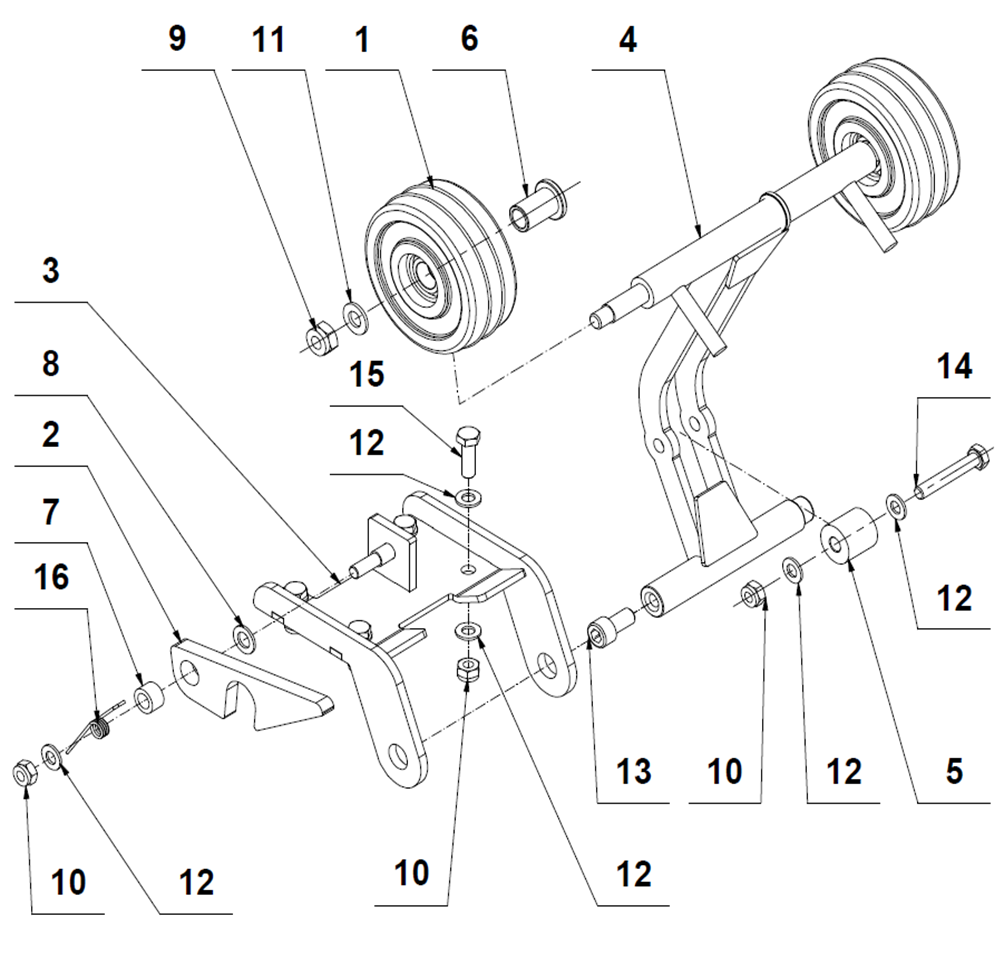

PODVOZEK / UNDERCARRIAGE
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 32546A | KOLO KOMPLETNÍ / WHEEL COMPLETE | 2 | |
| 2 | 42424B | ZÁPADKA / CATCH | 1 | |
| 3 | 31366B | RÁM / FRAME I | 1 | |
| 4 | 31608B | RÁM / FRAME II | 1 | |
| 5 | 42488A | DORAZ / STOP | 1 | |
| 6 | 42734A | POUZDRO / HOUSING | 2 | |
| 7 | 4014103034 | LOŽISKO / BEARING | 1 | |
| 8 | 4014003034 | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
| 9 | 2985000010 | MATICE / NUT | 2 | |
| 10 | 2985000008 | MATICE / NUT | 6 | |
| 11 | 2125000105 | PODLOŽKA / WASHER | 2 | |
| 12 | 2125000084 | PODLOŽKA / WASHER | 11 | |
| 13 | 2912010020 | ŠROUB / BOLT | 2 | |
| 14 | 2933008050 | ŠROUB / BOLT | 1 | |
| 15 | 2933008025 | ŠROUB / BOLT | 4 | |
| 16 | 2200042456 | PRUŽINA / SPRING | 1 |

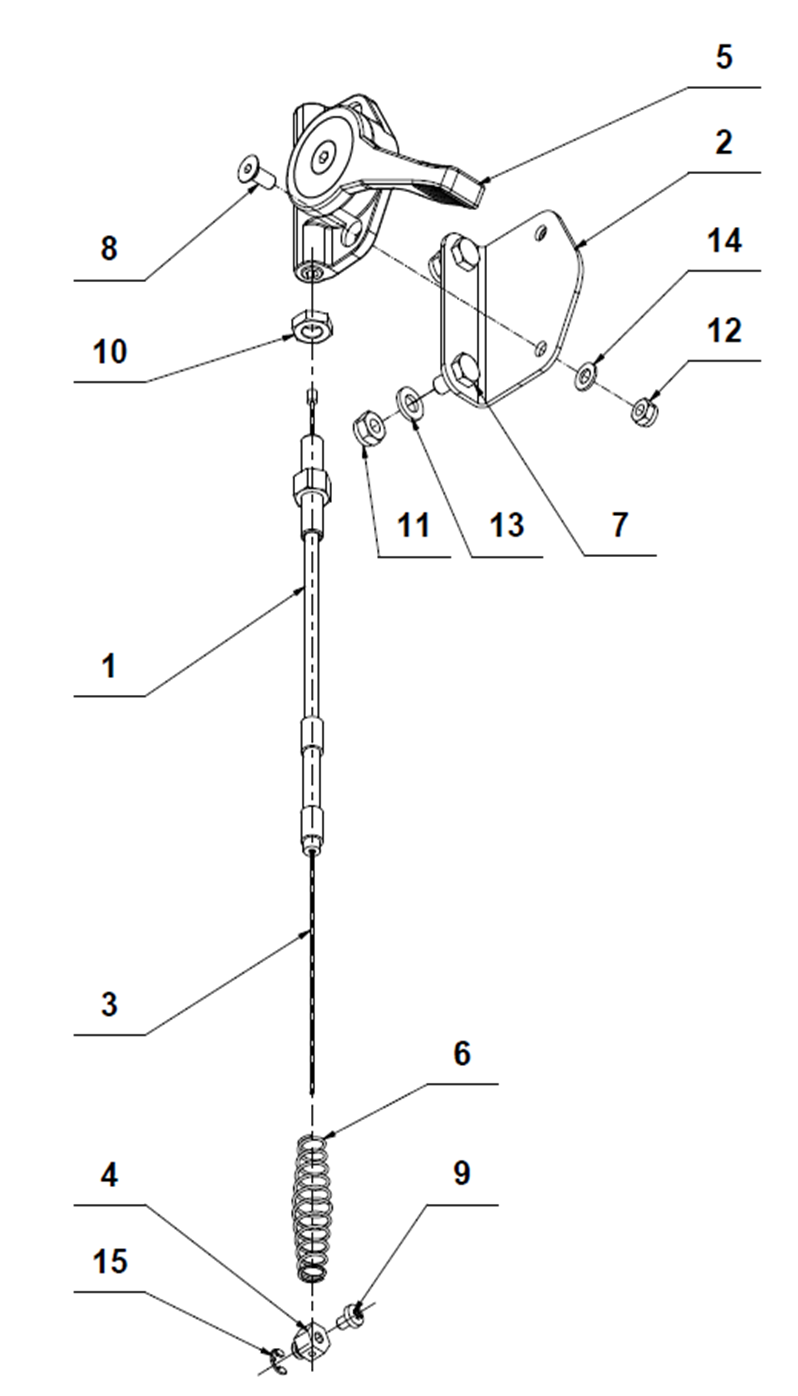

PÁKA PLYNU / THROTTLE LEVER
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1, 3 | 41786A | LANKO PLYNU KOMPLETNÍ / THROTTLE CABLE COMPLETE | 1 | |
| 2 | 41788A | KONZOLA PLYNU / HOLDER | 1 | |
| 4 | 41238A | MATICE LANKA / WIRE NUT | 1 | |
| 5 | 6000000239 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
| 6 | 2200000006 | PRUŽINA / SPRING | 1 | |
| 7 | 2933006012 | ŠROUB / BOLT | 2 | |
| 8 | 2799105012 | ŠROUB / BOLT | 2 | |
| 9 | 2798504006 | ŠROUB / BOLT | 1 | |
| 10 | 2934008075 | MATICE / NUT | 1 | |
| 11 | 2985000006 | MATICE / NUT | 2 | |
| 12 | 2985000005 | MATICE / NUT | 2 | |
| 13 | 2125000064 | PODLOŽKA / WASHER | 2 | |
| 14 | 2125000053 | PODLOŽKA / WASHER | 2 | |
| 15 | 3292900005 | POJISTNÝ KOUŽEK / RETAINING RING | 1 |

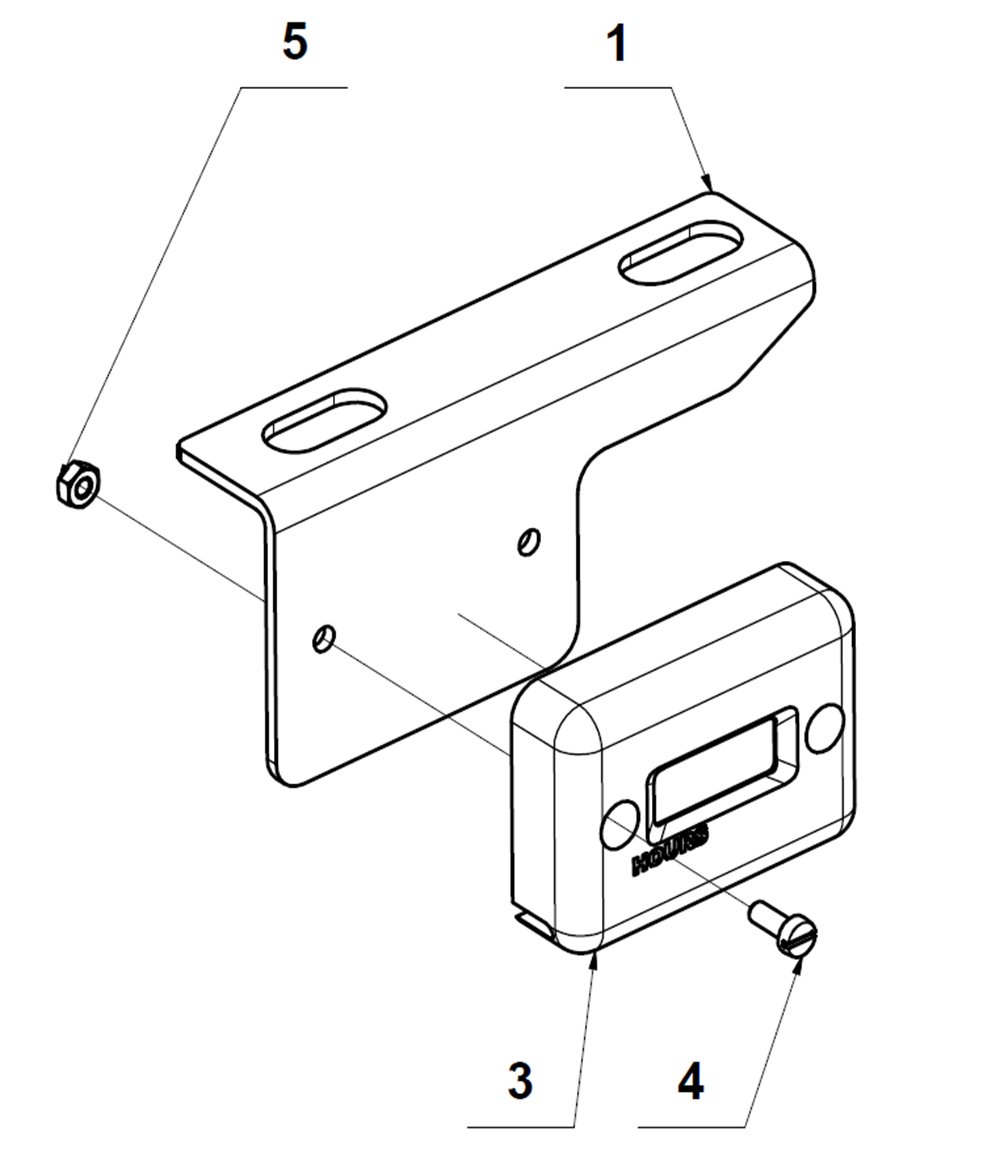

POČÍTADLO MOTOHODIN / HOUR METER
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 41893A | DRŽÁK / HOLDER | 1 | |
| 3 | 6000000296 | POČÍTADLO MOTOHODIN / HOUR METER | 1 | |
| 4 | 2912003010 | ŠROUB / BOLT | 2 | |
| 5 | 2985000003 | MATICE / NUT | 2 |

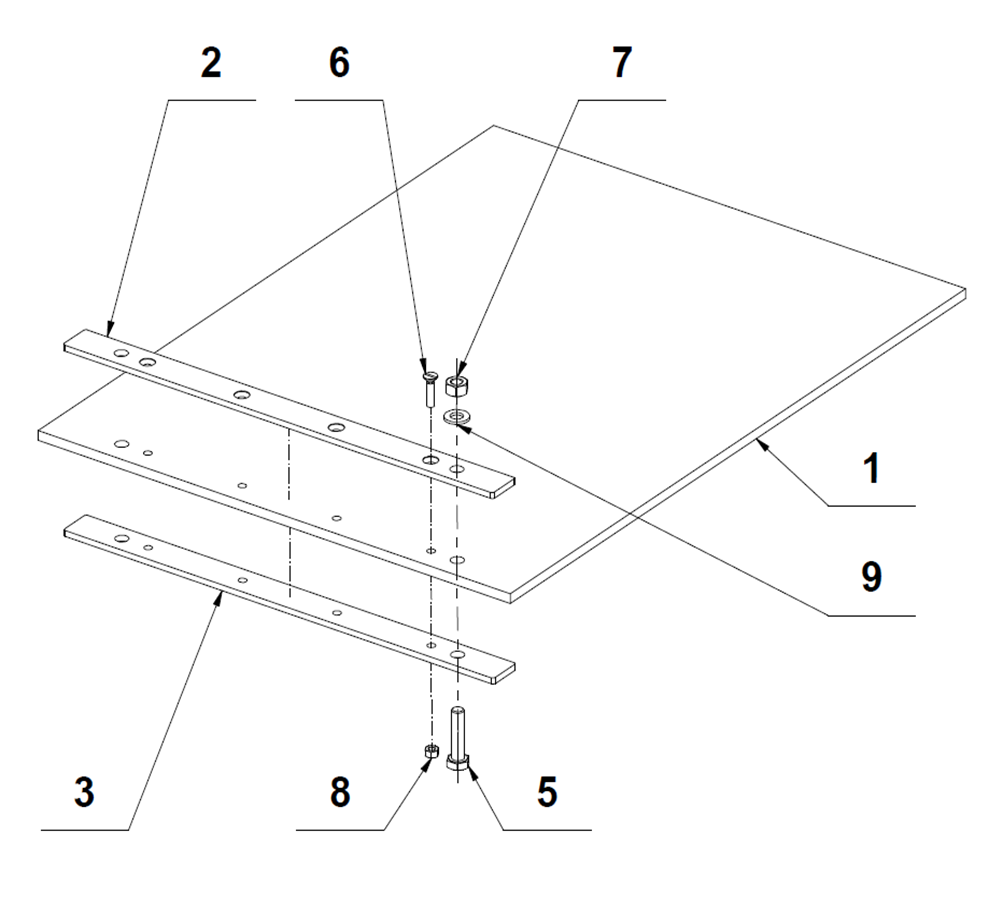

TLUMÍCÍ PODLOŽKA / DAMPING PLATE
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 4013100015 | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 15 |
| 4013100016 | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 18 | |
| 4013100017 | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 20; VD 24 | |
| 2 | 40093A | PŘÍLOŽKA I / PLATE I | 1 | VD 15 |
| 42010A | PŘÍLOŽKA I / PLATE I | 1 | VD 18 | |
| 41886A | PŘÍLOŽKA I / PLATE I | 1 | VD 20; VD 24 | |
| 3 | 40094A | PŘÍLOŽKA II / PLATE II | 1 | VD 15 |
| 42011A | PŘÍLOŽKA II / PLATE II | 1 | VD 18 | |
| 41887A | PŘÍLOŽKA II / PLATE II | 1 | VD 20; VD 24 | |
| 5 | 2933010040 | ŠROUB / BOLT | 2 | |
| 6 | 2963006025 | ŠROUB / BOLT | 4 | |
| 7 | 2934000010 | MATICE / NUT | 2 | |
| 8 | 2934000006 | MATICE / NUT | 4 | |
| 9 | 2125000105 | PODLOŽKA / WASHER | 2 |
Řazení produktů
Výpis produktů
Sada spojkového obložení pro vibrační desky NTC VD a VDR.
Klínový řemen pro vibrační desky NTC.
Gumokovy pro vibrační desky a vibrační válce NTC.
Kryt řemene pro vibrační desky NTC VD řady KLASIK.

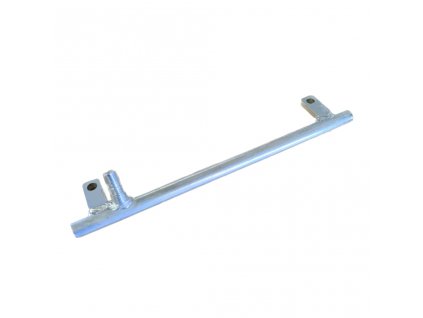

Trubka kropení pro vibrační desky NTC.
Kryt klínového řemene pro jednosměrné vibrační desky NTC.
Excentr pro vibrační desky NTC VD12P.
Kryt řemene pro vibrační desky NTC VD.
Kompletní lanko plynu pro jednosměrné vibrační desky NTC.
Zkrutná pružina podvozku pro jednosměrné vibrační desky NTC.
Dorazový váleček podvozku pro jednosměrné vibrační desky NTC.
Spodní rám (základna) podvozku pro jednosměrné vibrační desky NTC,
Západka podvozku pro jednosměrné vibrační desky NTC.
Držák páky plynu pro jednosměrné vibrační desky NTC.
Držák měřiče motohodin pro jednosměrné vibrační desky NTC VD ELEGANT.
Kompletní sestava páky plynu pro jednosměrné vibrační desky NTC řady ELEGANT.
Úhlové hrdlo vodní nádrže pro stroje NTC.
Víčko vodní nádrže pro stroje NTC.
Vodní nádrž pro jednosměrné vibrační desky a řezače spár NTC.
Držák vodní nádrže pro jednosměrné vibrační desky NTC.
Hřeben kropení pro vibrační desky NTC.
Hřeben kropení pro vibrační desky NTC.
Hřeben kropení pro vibrační desky NTC.
Trubka kropení pro vibrační desky NTC.
Trubka kropení pro vibrační desky NTC.
Trubka kropení pro vibrační desky NTC.
Základna vodní nádrže pro vibrační desky NTC.
Kryt řemene pro vibrační desky NTC VD řady ELEGANT.
Pero výstupní hřídele motoru HONDA.
Klínový řemen pro vibrační desky NTC.
Odstředivá spojka pro vibrační desky NTC.Kód vyražený na čelní straně spojky: 090-2724
Deflektor výfuku pro motory HONDA.
Držák vypínače pro jednosměrné vibrační desky VD řady ELEGANT.
Matice zajišťovacího čepu řídítek pro jednosměrné vibrační desky VD řady ELEGANT.
Čep řídítek pro jednosměrné vibrační desky VD řady ELEGANT.
Pouzdro řídítek pro jednosměrné vibrační desky VD řady ELEGANT.
Rám pro jednosměrné vibrační desky VD15, VD18, VD20, VD24 řady ELEGANT.
Řidíka pro jednosměrné vibrační desky VD15, VD18, VD20, VD24 řady ELEGANT.
Ložisko vibrátoru pro vibrační desky NTC.
Ložisko vibrátoru pro vibrační desky NTC.
Zátka vibrátoru pro vibrační desky NTC.
Gumokovy pro vibrační desky a vibrační válce NTC.
Těsnící O- kroužek do sestavy vibrátoru pro jednosměrné vibrační desky NTC a ručně vedené vibrační válce NTC.
Distanční kroužek do sestavy vibrátoru pro jednosměrné vibrační desky NTC a ručně vedené vibrační válce NTC.
Řemenice vibrátoru pro jednosměrné vibrační desky VD praktik a VD elegant.

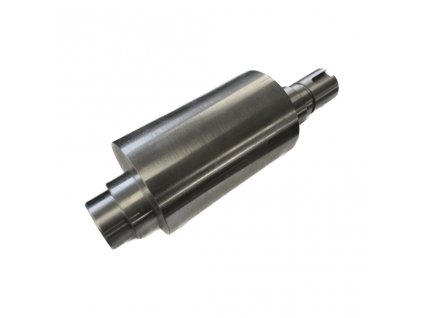

Excentr pro vibrační desky NTC VD24 a VD24P
