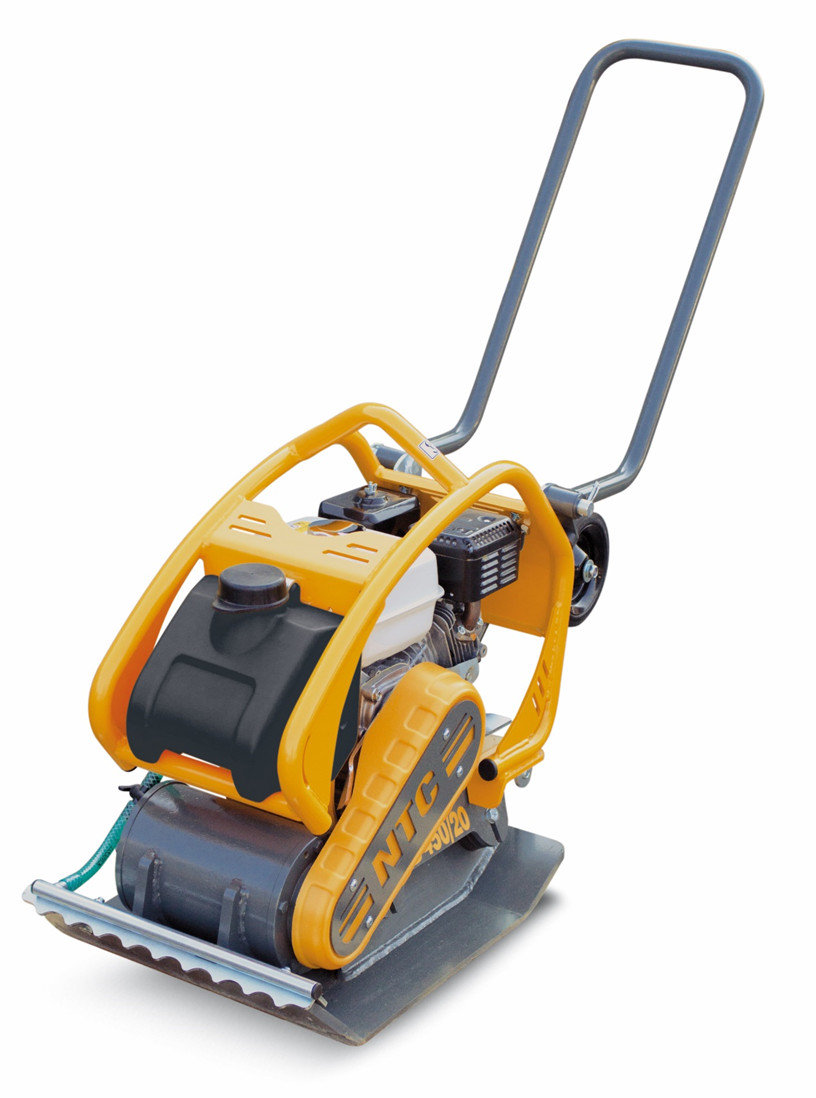

VD KLASIK od v.č. 3000
VIBRAČNÍ DESKA VD KLASIK - OD V.Č. 3000 - KATALOG ND

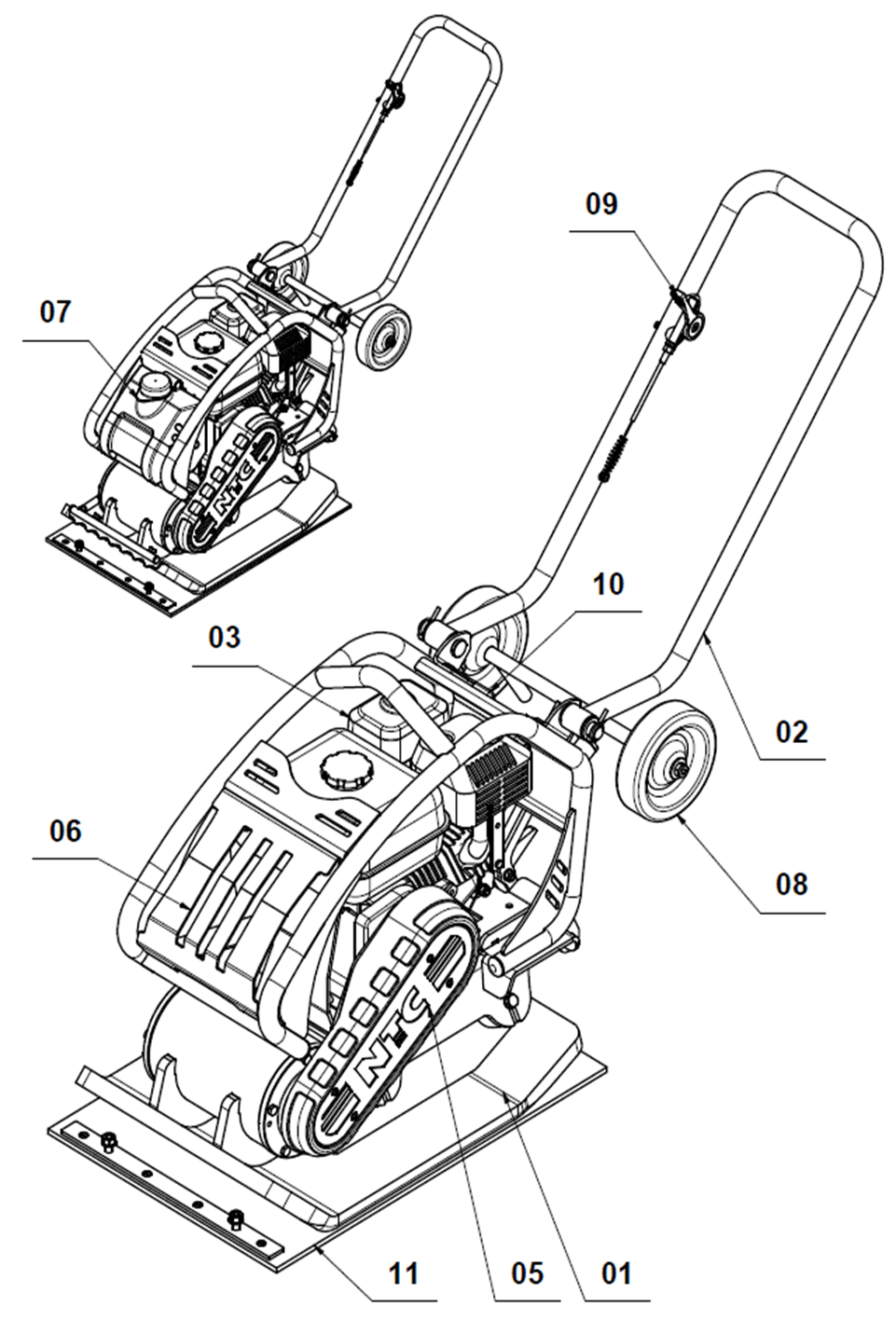

VD KLASIK
VD350/16; VD450/20; VD450/22
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 01 | 31821AA | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | VD 350/16 |
| 31932AA | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | VD 450/20 | |
| 31933BB | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | VD 450/22 | |
| 02 | 31892B | RÁM S ŘIDÍTKY / FRAME WITH HADLEBARS | 1 | |
| 03 | 31893A | POHON HONDA / DRIVE HONDA | 1 | VD 350/16 |
| 31935A | POHON HONDA / DRIVE HONDA | 1 | VD 450/20 | |
| 31935B | POHON HONDA / DRIVE HONDA | 1 | VD 450/22 | |
| 05 | 31923A | KRYT / COVER | 1 | |
| 06 | 31891A | KRYT VD / COVER VD | 1 | |
| Příslušenství / Accessories: | ||||
| 07 | 31944A | KROPENÍ / SPRINKLING | 1 | VD 350/16 |
| 31946A | KROPENÍ / SPRINKLING | 1 | VD 450/20 | |
| 08 | 31930D | PODVOZEK / UNDERCARRIAGE | 1 | VD 350/16 |
| 31930C | PODVOZEK / UNDERCARRIAGE | 1 | VD 450/20 | |
| 09 | 31422C | PÁKA PLYNU / THROTTLE LEVER | 1 | |
| 10 | 6000000296 | POČÍTADLO MOTOHODIN / HOUR METER | 1 | |
| 11 | 31942A | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD350 |
| 31950A | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD450 | |

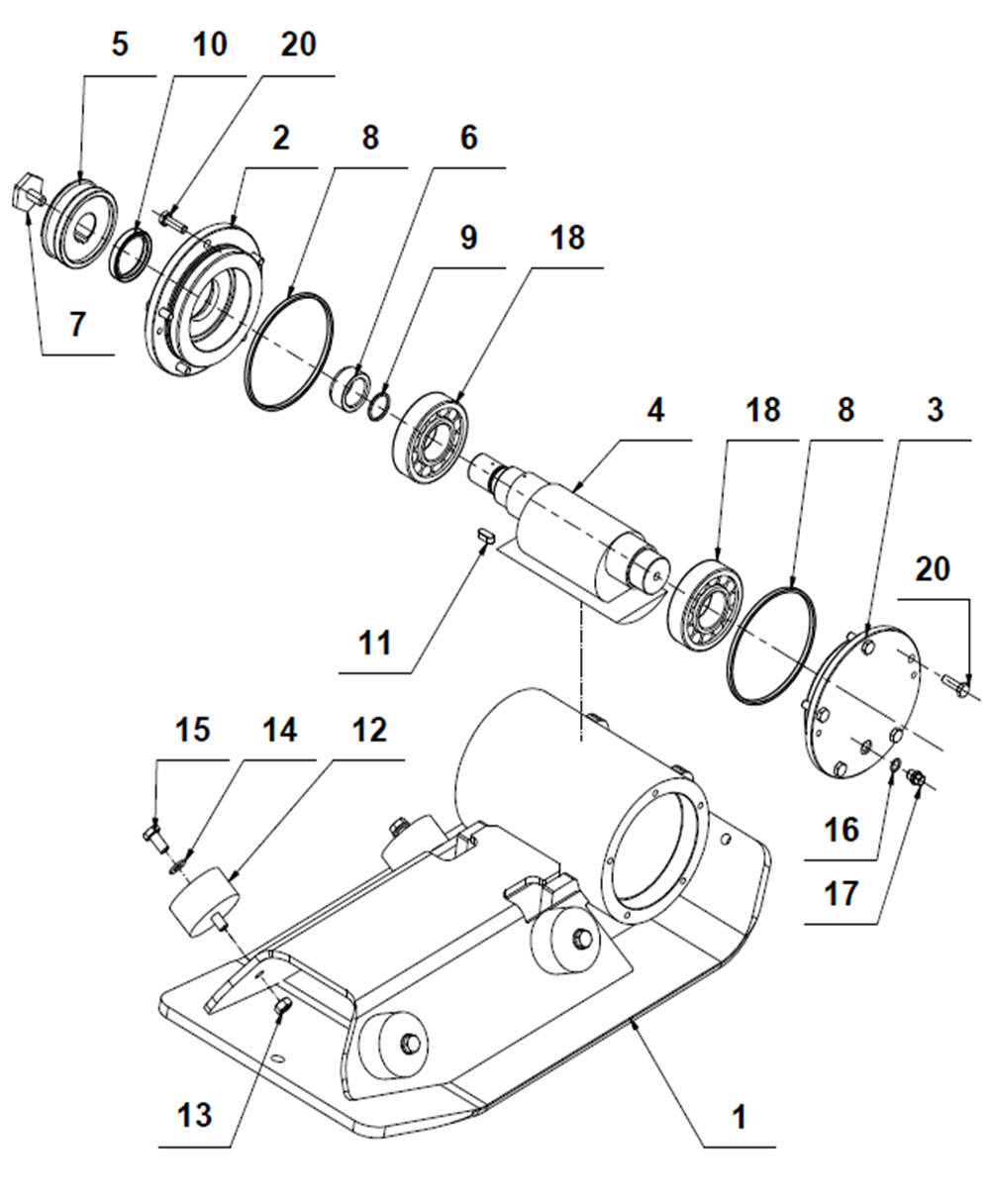

DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31825A | DESKA / PLATE | 1 | VD 350/16 |
| 31931A | DESKA / PLATE | 1 | VD 450/20 | |
| 31871B | DESKA / PLATE | 1 | VD 450/22 | |
| 2 | 31827B | VÍKO I / COVER I | 1 | |
| 3 | 31842A | VÍKO II / COVER II | 1 | |
| 4 | 31829A | EXCENTR / EXCENTER | 1 | VD 350/16 |
| 31872A | EXCENTR / EXCENTER | 1 | VD 450/20 | |
| 31866A | EXCENTR / EXCENTER | 1 | VD 450/22 | |
| 5 | 40079A | ŘEMENICE VIBRÁTORU / VIBRATOR PULLEY | 1 | |
| 6 | 6000040044 | KROUŽEK II / RING II | 1 | |
| 7 | 40032A | ŠROUB / BOLT | 1 | |
| 8 | 4928011604 | O-KROUŽEK / O-RING | 2 | |
| 9 | 4928025526 | O-KROUŽEK / O-RING | 1 | |
| 10 | 4104205518 | GUFERO / SHAFT SEALING | 1 | |
| 11 | 2256287720 | PERO / KEY | 1 | |
| 12 | 4232124284 | GUMOKOV / RUBBER MOUNTING | 4 | |
| 13 | 2934000010 | MATICE / NUT | 4 | |
| 14 | 2125000105 | PODLOŽKA / WASHER | 4 | |
| 15 | 2933010020 | ŠROUB / BOLT | 4 | |
| 16 | 3931021014 | KROUŽEK CU / RING CU | 1 | |
| 17 | 3800000015 | ZÁTKA / PLUG | 1 | |
| 18 | 3110030308 | LOŽISKO / BEARING | 2 | |
| 20 | 2933008025 | ŠROUB / BOLT | 10 |

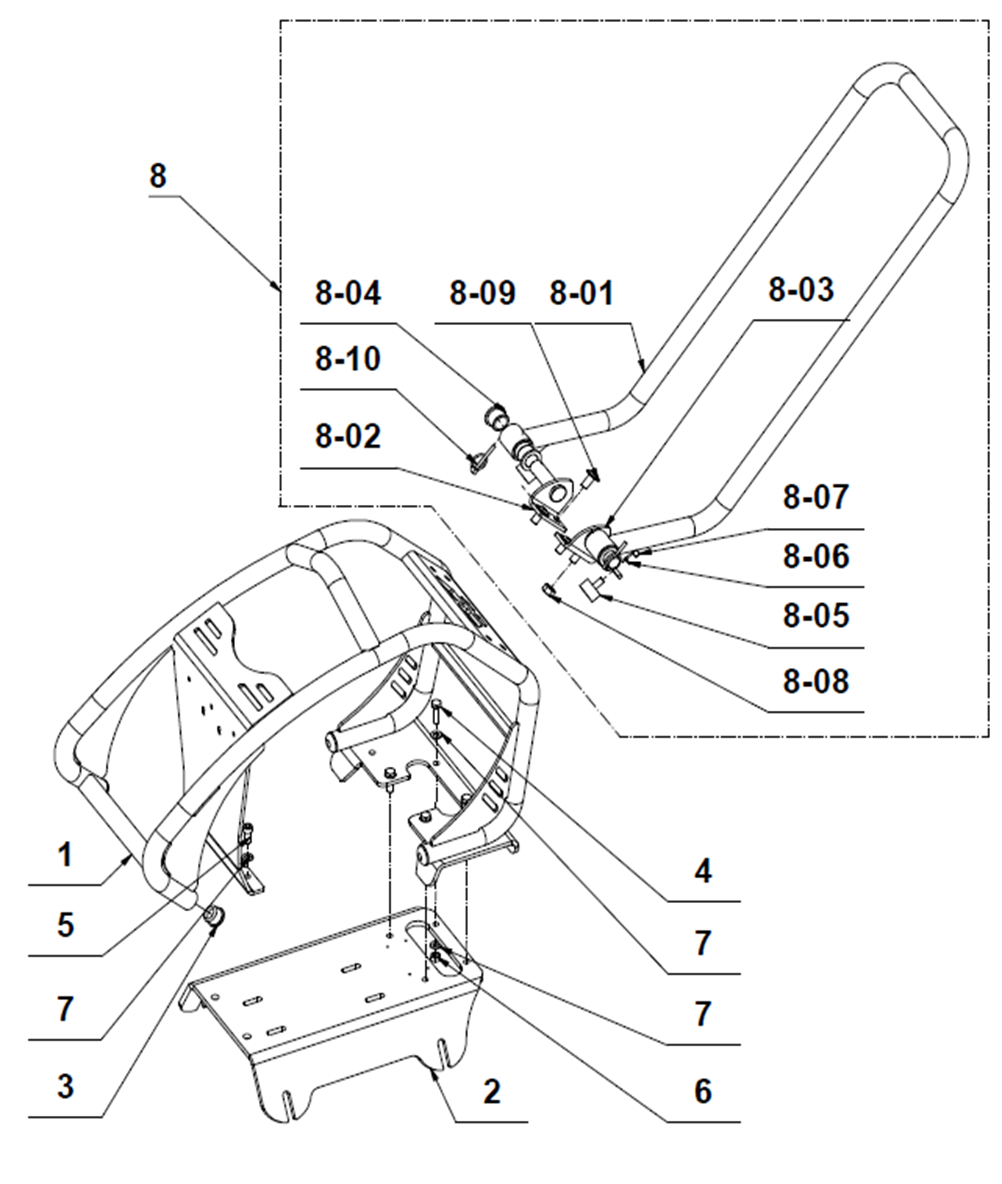

RÁM S ŘIDÍTKY / FRAME WITH HANDLEBARS
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31890B | RÁM / FRAME | 1 | |
| 2 | 31921A | ZÁKLADNA RÁMU / FRAME BASE | 1 | |
| 3 | 4014085032 | ZÁTKA / PLUG | 4 | |
| 4 | 2933008025 | ŠROUB / BOLT | 4 | |
| 5 | 2912008020 | ŠROUB / BOLT | 2 | |
| 6 | 2934000008 | MATICE / NUT | 4 | |
| 7 | 2125000084 | PODLOŽKA / WASHER | 10 | |
| 8 | 31928B | ŘIDÍTKA / HANDLEBARS | 1 | |
| 8-01 | 31929A | ŘIDÍTKA / HANDLEBARS | 1 | |
| 8-02 | 42236A | L-PROFIL PRAVÝ / L-PRIFILE RIGHT | 1 | |
| 8-03 | 42235B | L-PROFIL LEVÝ / L-PROFILE LEFT | 1 | |
| 8-04 | 4014014033 | POUZDRO / HOUSING | 4 | |
| 8-05 | 4236203560 | GUMOKOV / RUBBER MOUNTING | 2 | |
| 8-06 | 2125000084 | PODLOŽKA / WASHER | 2 | |
| 8-07 | 2934000008 | MATICE / NUT | 2 | |
| 8-08 | 2934000010 | MATICE / NUT | 4 | |
| 8-09 | 2738010020 | ŠROUB / BOLT | 4 | |
| 8-10 | 2200000015 | ZÁKOLNÍK / LINCHPIN | 2 |

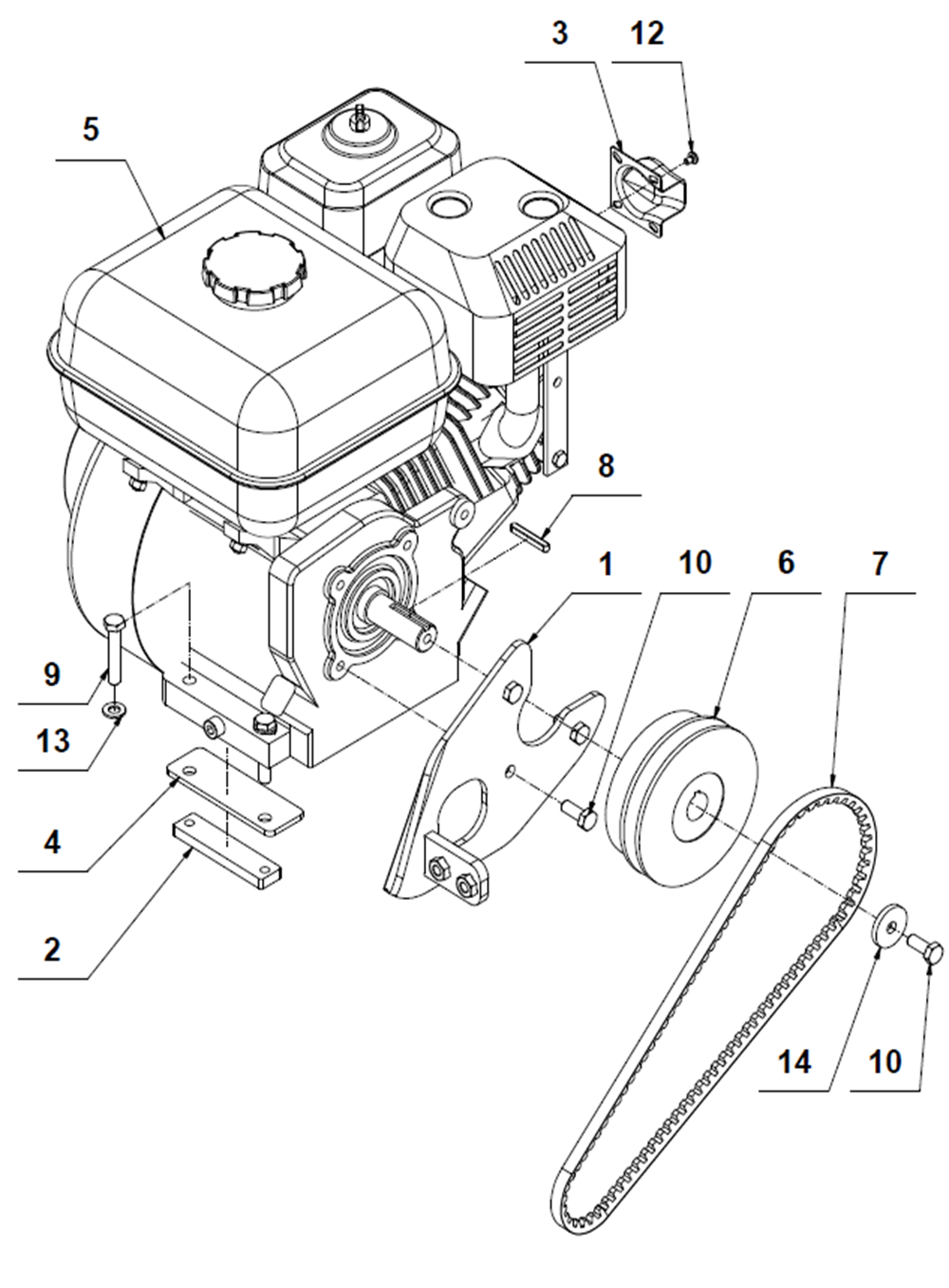

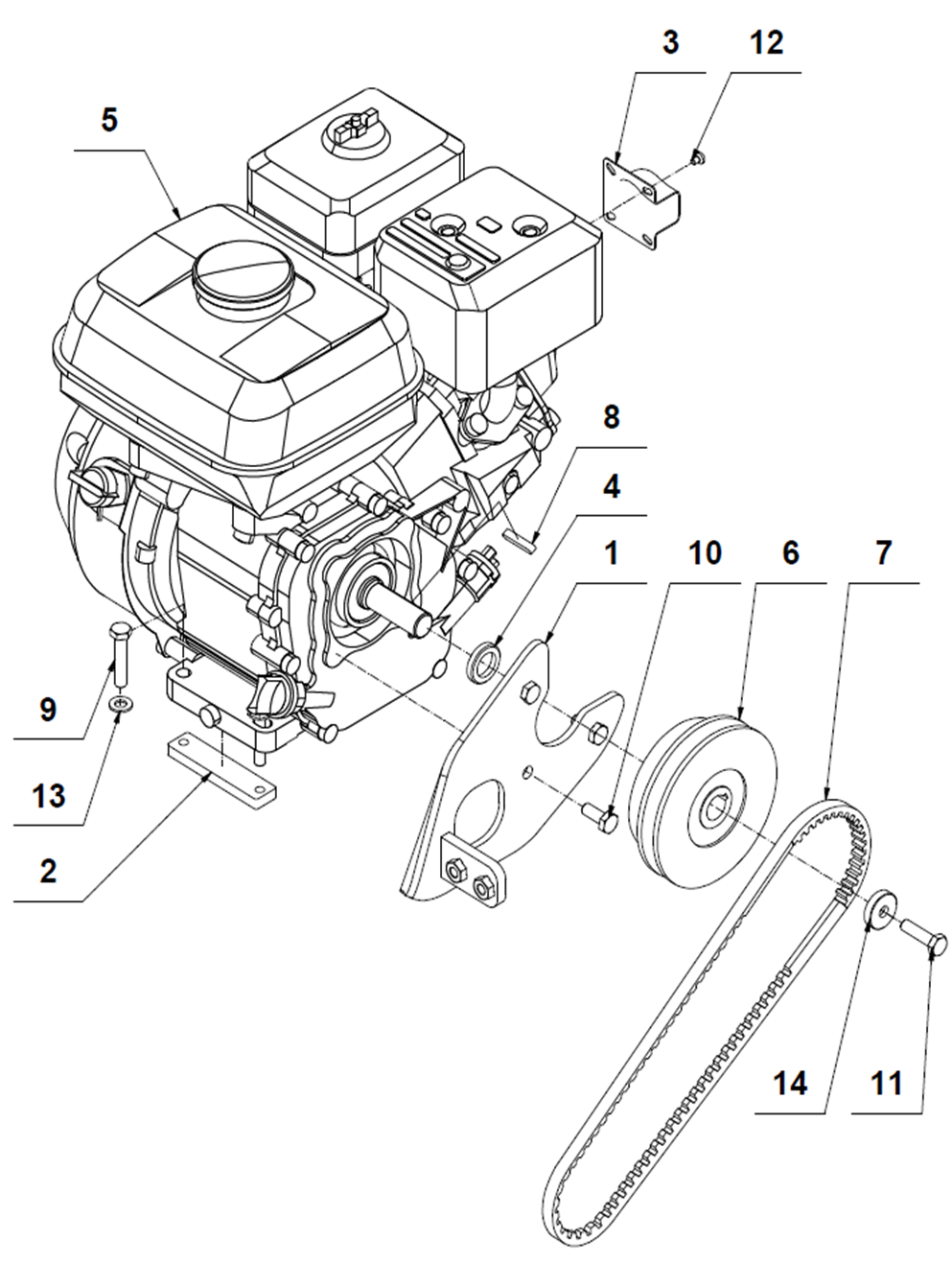

POHON 350/16 / DRIVE 350/16
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31922A | DRŽÁK KRYTU / COVER HOLDER | 1 | |
| 2 | 41824A | ÚCHYT MOTORU / ENGINE MOUNT | 2 | |
| 3 | 41061A | DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR | 1 | |
| 4 | 42216A | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
| 5 | 3120010029 | MOTOR / ENGINE | 1 | |
| 6 | 6000000166 | SPOJKA / CLUTCH | 1 | |
| 7 | 4080000800 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
| 8 | 2256285530 | PERO / KEY | 1 | |
| 9 | 2931008040 | ŠROUB / BOLT | 4 | |
| 10 | 2933008020 | ŠROUB / BOLT | 3 | |
| 11 | 2933008030 | ŠROUB / BOLT | 1 | |
| 12 | 2798504006 | ŠROUB / BOLT | 2 | |
| 13 | 2125000084 | PODLOŽKA / WASHER | 4 | |
| 14 | 42239A | PODLOŽKA / WASHER | 1 | |
| Příslušenství k motoru / engine accessories: | ||||
| 1 | 3126070311 | VZDUCHOVÝ FILTR / AIR FILTER | 1 | |
| 2 | 3126070208 | ZAPALOVACÍ SVÍČKA / SPARK PLUG | 1 | |

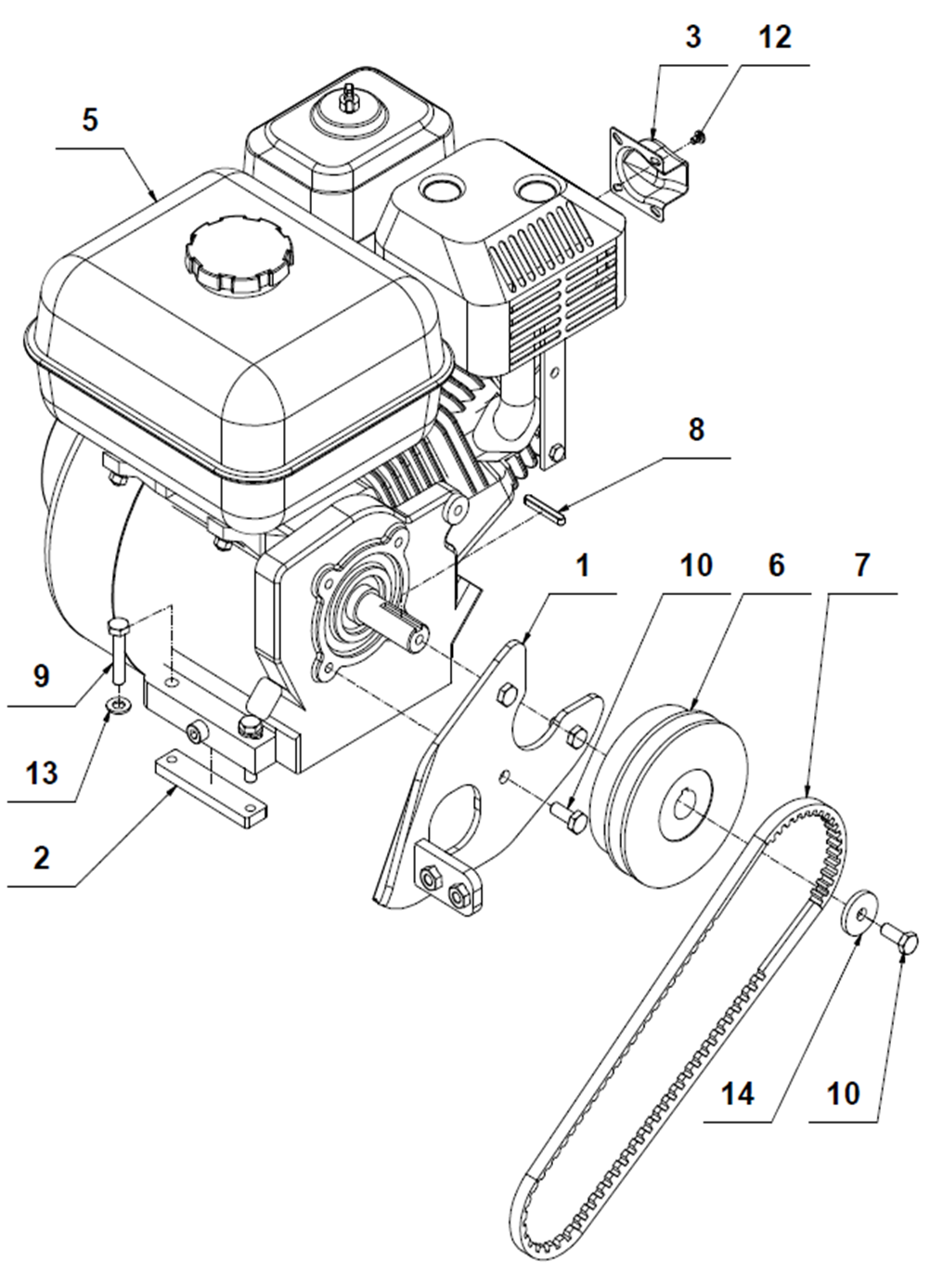

POHON 450/20 / DRIVE 450/20
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31922A | DRŽÁK KRYTU / COVER HOLDER | 1 | |
| 2 | 41824A | ÚCHYT MOTORU / ENGINE MOUNT | 2 | |
| 3 | 41061A | DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR | 1 | |
| 5 | 3120010030 | MOTOR / ENGINE | 1 | |
| 6 | 6000000118 | SPOJKA / CLUTCH | 1 | |
| 7 | 4080000813 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
| 8 | 2256285536 | PERO / KEY | 1 | |
| 9 | 2933008045 | ŠROUB / BOLT | 4 | |
| 10 | 2933008020 | ŠROUB / BOLT | 4 | |
| 12 | 2798504006 | ŠROUB / BOLT | 2 | |
| 13 | 2125000084 | PODLOŽKA / WASHER | 4 | |
| 14 | 40172A | PODLOŽKA / WASHER | 1 | |
| Příslušenství k motoru / engine accessories: | ||||
| - | 3126070312 | VZDUCHOVÝ FILTR / AIR FILTER | 1 | |
| - | 3126070208 | ZAPALOVACÍ SVÍČKA / SPARK PLUG | 1 | |
| Příslušenství ke spojce / clutch accessories: | ||||
| - | 8208101183 | SADA OBLOŽENÍ SPOJKY / CLUTCH LINING | 1 | |
POHON 420/22 / DRIVE 450/22
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31922A | DRŽÁK KRYTU / COVER HOLDER | 1 | |
| 2 | 41824A | ÚCHYT MOTORU / ENGINE MOUNT | 2 | |
| 3 | 41061A | DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR | 1 | |
| 4 | 42681A | PODLOŽKA MOTORU / WASHER | 2 | |
| 5 | 3120010030 | MOTOR / ENGINE | 1 | |
| 6 | 6000000118 | SPOJKA / CLUTCH | 1 | |
| 7 | 4080000813 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
| 8 | 2256285536 | PERO / KEY | 1 | |
| 9 | 2933008045 | ŠROUB / BOLT | 4 | |
| 10 | 2933008020 | ŠROUB / BOLT | 4 | |
| 12 | 2798504006 | ŠROUB / BOLT | 2 | |
| 13 | 2125000084 | PODLOŽKA / WASHER | 4 | |
| 14 | 40172A | PODLOŽKA / WASHER | 1 | |
| Příslušenství k motoru / engine accessories: | ||||
| - | 3126070312 | VZDUCHOVÝ FILTR / AIR FILTER | 1 | |
| - | 3126070208 | ZAPALOVACÍ SVÍČKA / SPARK PLUG | 1 | |
| Příslušenství ke spojce / clutch accessories: | ||||
| - | 8208101183 | SADA OBLOŽENÍ SPOJKY / CLUTCH LINING | 1 | |

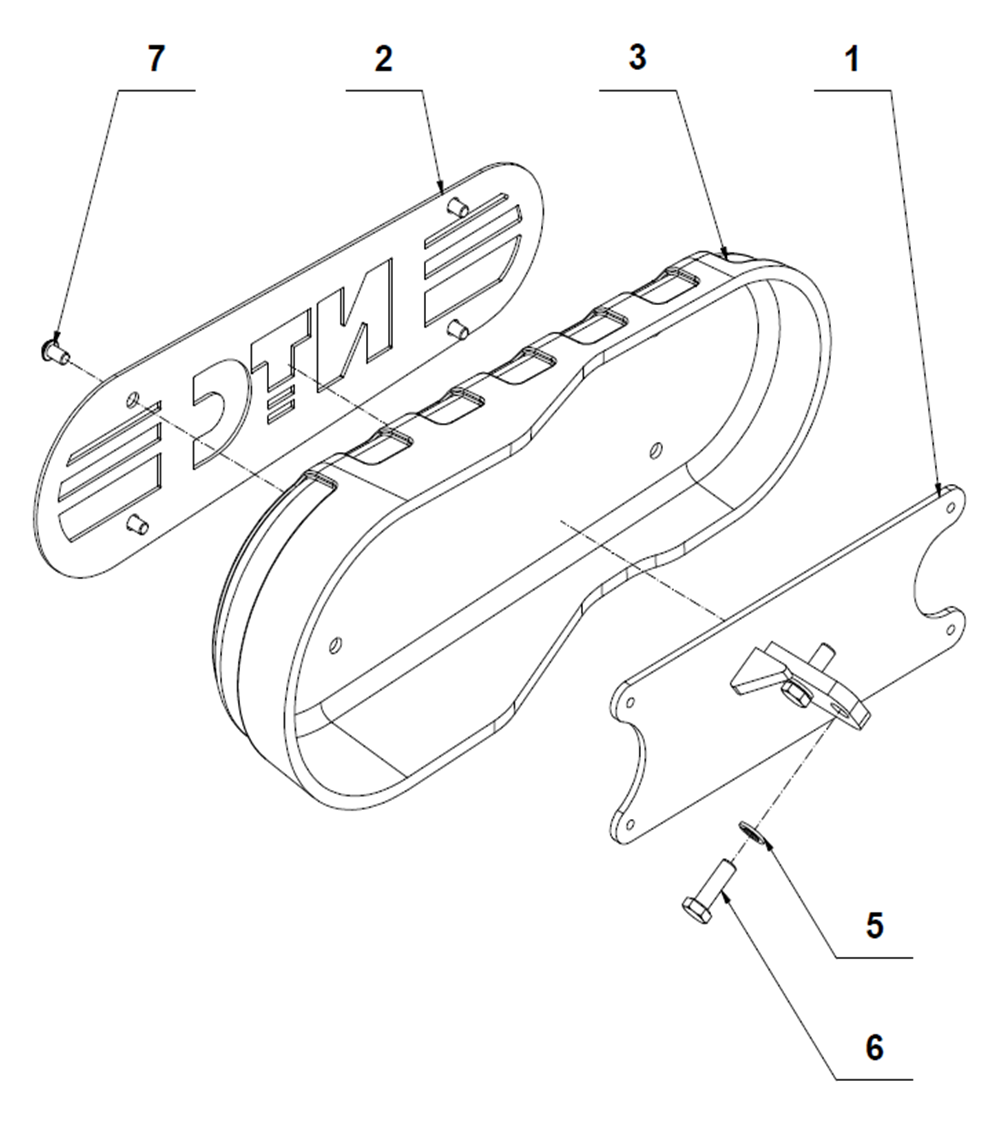

KRYT NTC / COVER NTC
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31924A | DRŽÁK KRYTU / COVER HOLDER | 1 | |
| 2 | 31889C | LOGO NTC / LOGO NTC | 1 | |
| 3 | 600031925A | KRYT / COVER | 1 | |
| 5 | 2125000084 | PODLOŽKA / WASHER | 2 | |
| 6 | 2933008025 | ŠROUB / BOLT | 2 | |
| 7 | 2738006010 | ŠROUB / BOLT | 4 |

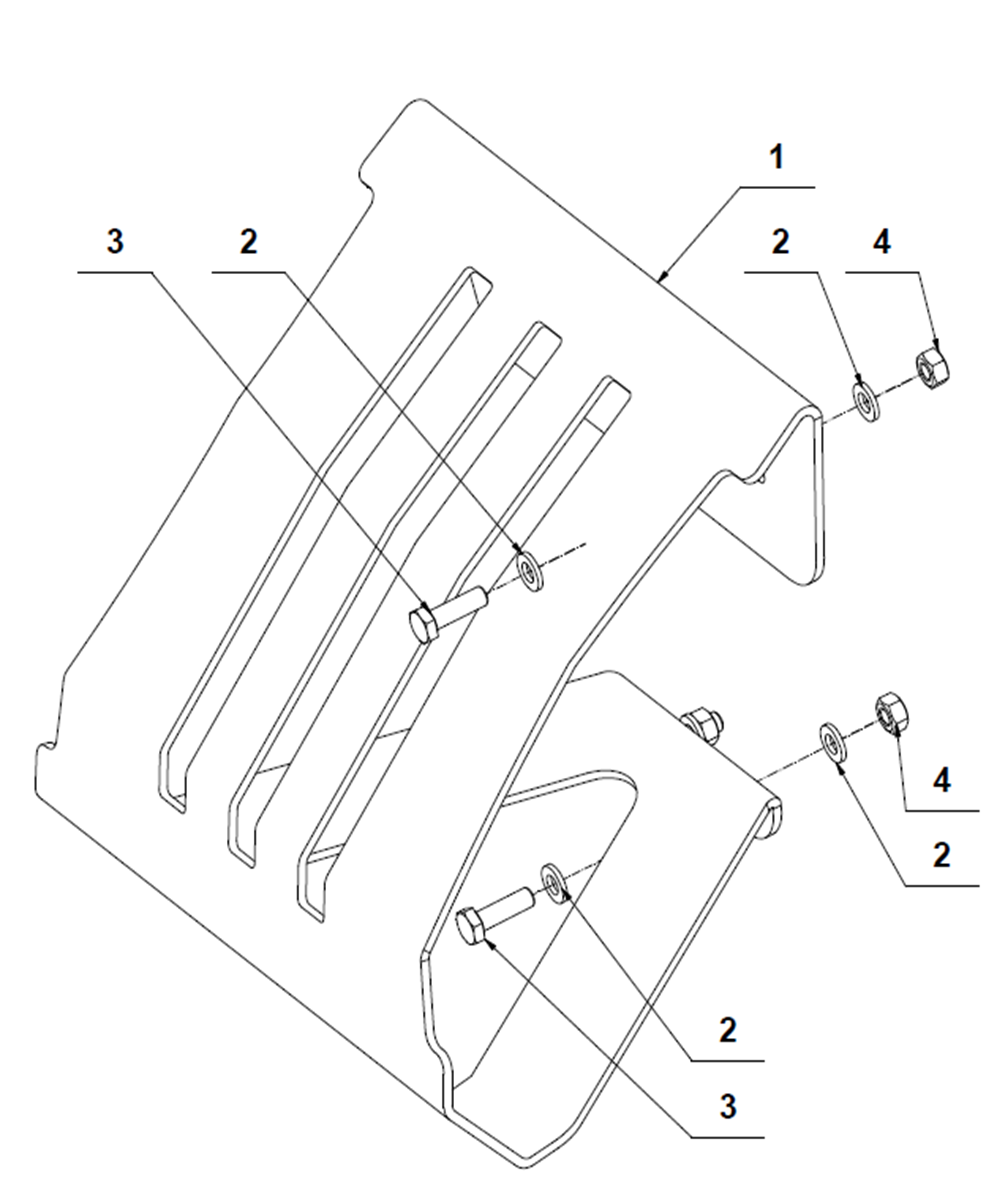

KRYT VD / COVER VD
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31854A | KRYT VD / COVER VD | 1 | |
| 2 | 2125000064 | PODLOŽKA / WASHER | 10 | |
| 3 | 2933006020 | ŠROUB / BOLT | 5 | |
| 4 | 2934000006 | MATICE / NUT | 5 |

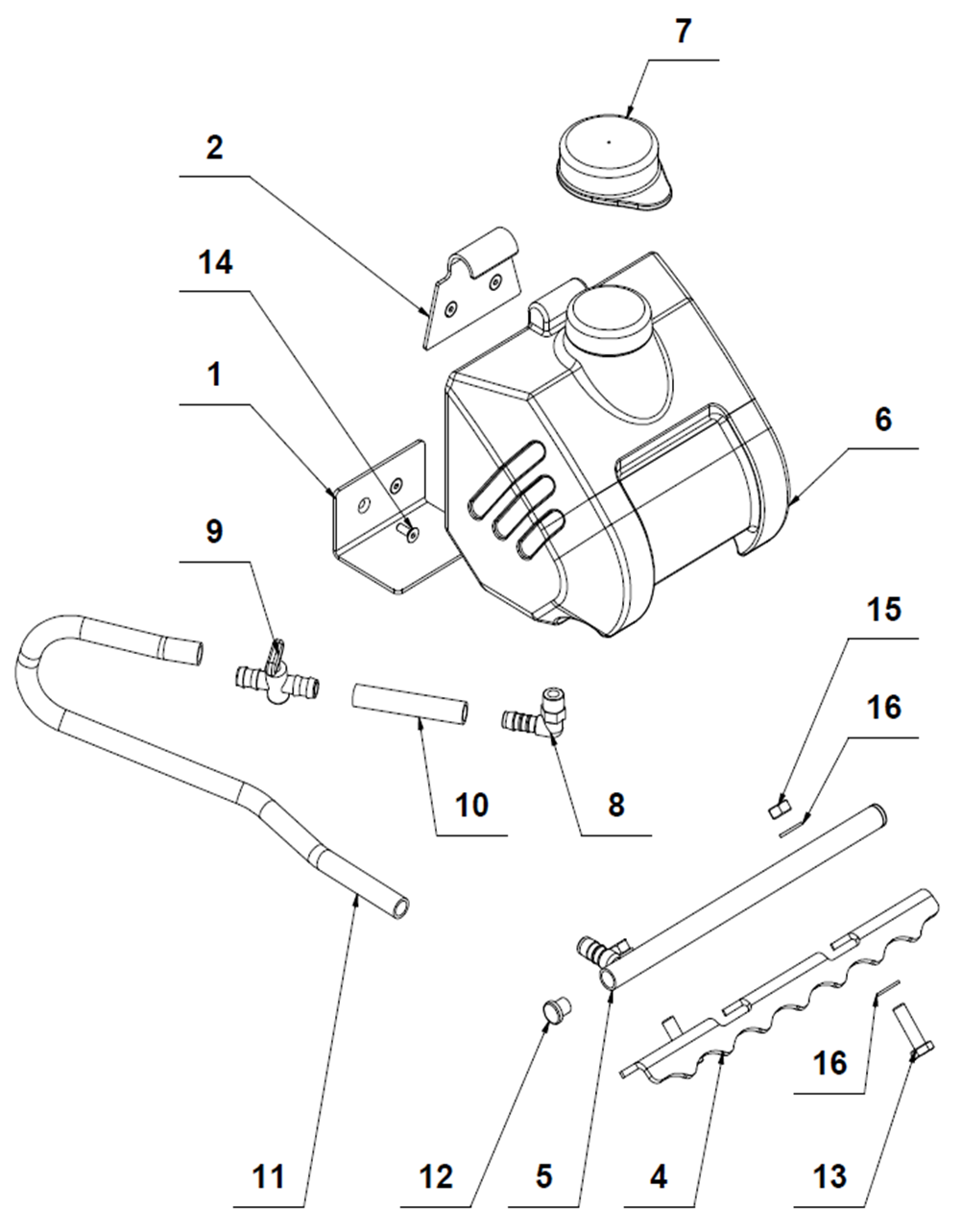

KROPENÍ / SPRINKLING
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 42215A | DRŽÁK NÁDRŽE / TANK HOLDER | 1 | |
| 2 | 42260A | DRŽÁK NÁDRŽE / TANK HOLDER | 1 | |
| 4 | 31895A | HŘEBEN / PLATE | 1 | VD 350/16 |
| 31896A | HŘEBEN / PLATE | 1 | VD 450/20 | |
| 5 | 31943A | TRUBKA / TUBE | 1 | VD 350/16 |
| 31945A | TRUBKA / TUBE | 1 | VD 450/20 | |
| 6 | 600031883A/3 | NÁDRŽ / TANK | 1 | |
| 7 | 600031858A | VÍKO NÁDRŽE / TANK PLUG | 1 | |
| 8 | 4014014024 | HRDLO / SOCKET | 1 | |
| 9 | 4014435001 | KOHOUT / WATER TAP | 1 | |
| 10, 11 | 4016001400 | HADICE / HOSE | 1 | |
| 12 | 4014085034 | ZÁTKA / PLUG | 2 | |
| 13 | 2933010035 | ŠROUB / BOLT | 2 | |
| 14 | 2799106016 | ŠROUB / BOLT | 2 | |
| 15 | 2934000010 | MATICE / NUT | 2 | |
| 16 | 2125000105 | PODLOŽKA / WASHER | 4 |

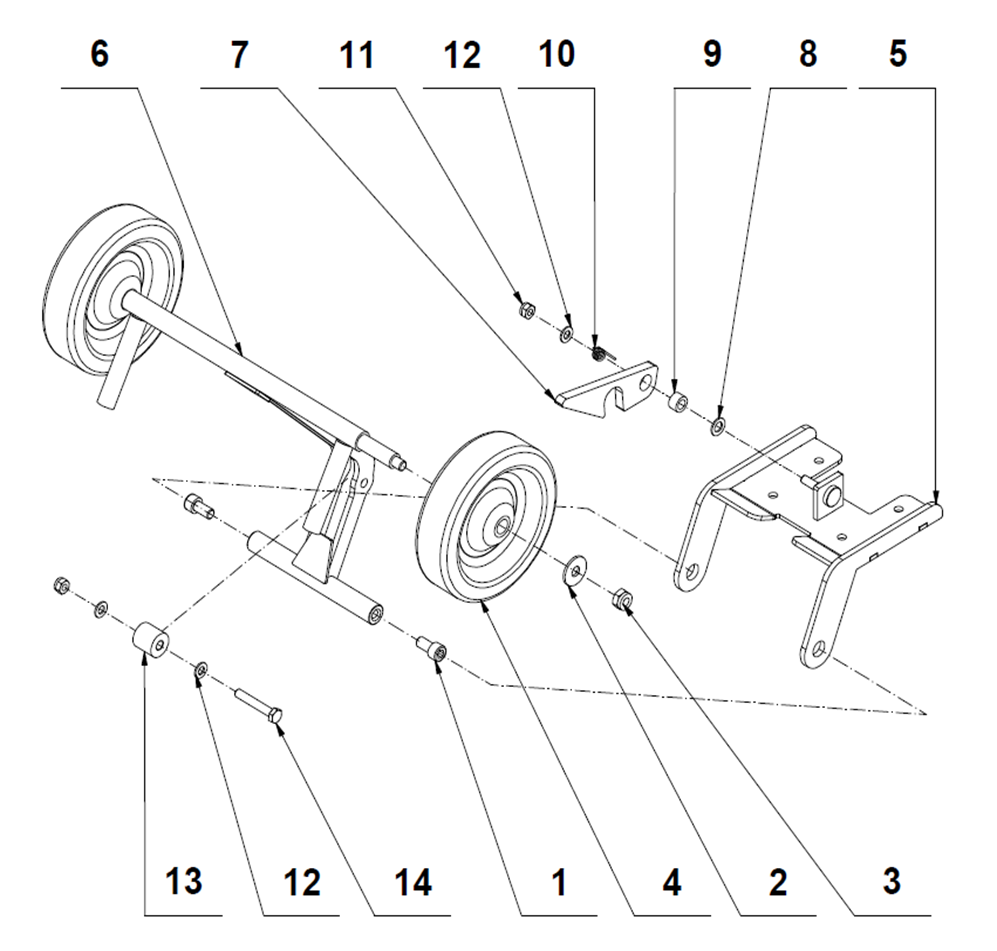

PODVOZEK / UNDERCARRIAGE
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 2912010020 | ŠROUB / BOLT | 2 | |
| 2 | 2902100010 | PODLOŽKA / WASHER | 2 | |
| 3 | 2985000010 | MATICE / NUT | 2 | |
| 4 | 3180180212 | KOLO KOMPLETNÍ / WHEEL COMPLETE | 2 | |
| 5 | 31901B | RÁM I / FRAME I | 1 | |
| 6 | 31903D | RÁM II / FRAMEII | 1 | VD 350/16 |
| 31903C | RÁM II / FRAMEII | 1 | VD 450/20 | |
| 7 | 42424B | ZÁPADKA / CATCH | 1 | |
| 8 | 4014003034 | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
| 9 | 4014103034 | LOŽISKO / BEARING | 1 | |
| 10 | 2200042456 | PRUŽINA / SPRING | 2 | |
| 11 | 2985000008 | MATICE / NUT | 3 | |
| 12 | 2125000084 | PODLOŽKA / WASHER | 3 | |
| 13 | 42488A | DORAZ / DORAZ | 1 | |
| 14 | 2933008050 | ŠROUB / BOLT | 1 |

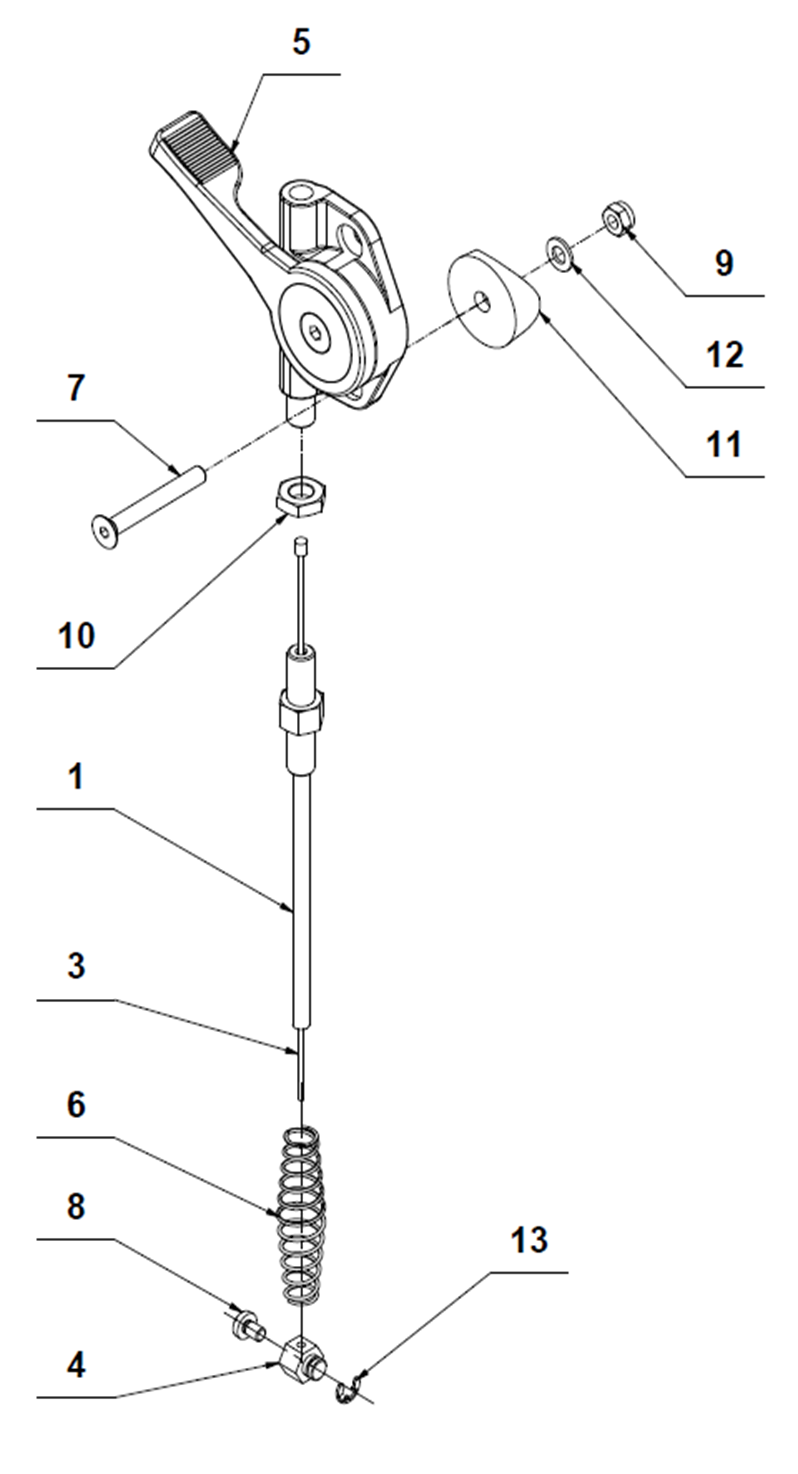

PÁKA PLYNU / THROTTLE LEVER
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1, 3 | 41743A | LANKO PLYNU KOMPLETNÍ / THROTTLE CABLE COMPLETE | 1 | |
| 4 | 41238A | MATICE / NUT | 1 | |
| 5 | 6000000239 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
| 6 | 2200000006 | PRUŽINA / SPRING | 1 | |
| 7 | 2799105040 | ŠROUB / BOLT | 2 | |
| 8 | 2798504006 | ŠROUB / BOLT | 1 | |
| 9 | 2985000005 | MATICE / NUT | 2 | |
| 10 | 2934008075 | MATICE / NUT | 1 | |
| 11 | 600041027A | PODLOŽKA / WASHER | 2 | |
| 12 | 2125000053 | PODLOŽKA / WASHER | 2 | |
| 13 | 3292900005 | POJISTNÝ KOUŽEK / RETAINING RING | 1 |

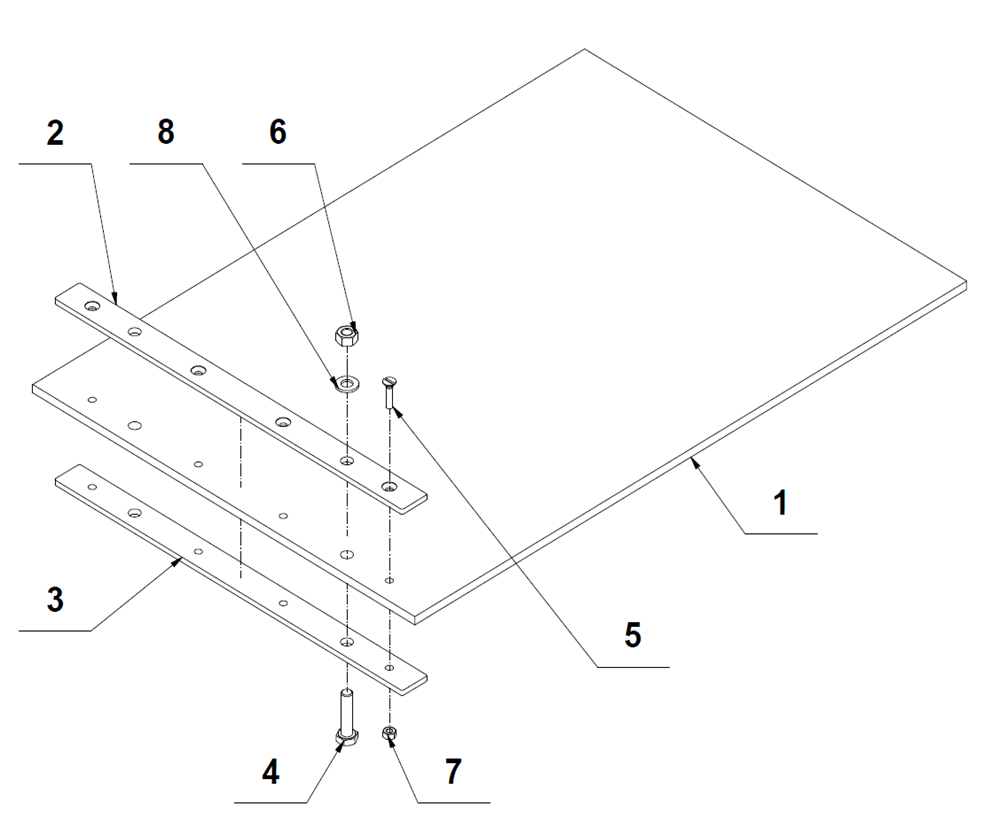

TLUMÍCÍ PODLOŽKA / DAMPING PLATE
| Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 4013100019 | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 350/16 |
| 4013100002 | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | VD 450/20 | |
| 2 | 42245A | PŘÍLOŽKA I / PLATE I | 1 | VD 350/16 |
| 42252A | PŘÍLOŽKA I / PLATE I | 1 | VD 450/20 | |
| 3 | 42246A | PŘÍLOŽKA II / PLATE II | 1 | VD 350/16 |
| 42253A | PŘÍLOŽKA II / PLATE II | 1 | VD 450/20 | |
| 4 | 2933010040 | ŠROUB / BOLT | 2 | |
| 5 | 2963006025 | ŠROUB / BOLT | 4 | |
| 6 | 2934000010 | MATICE / NUT | 2 | |
| 7 | 2934000006 | MATICE / NUT | 4 | |
| 8 | 2125000105 | PODLOŽKA / WASHER | 2 |
Řazení produktů
Výpis produktů
Gumokovy pro vibrační desky a vibrační válce NTC.
Víčko vodní nádrže pro stroje NTC.
Spodní rám (základna) podvozku pro jednosměrné vibrační desky NTC,
Kryt pro vibrační desky NTC.
Držák vodní nádrže pro jednosměrné vibrační desky NTC.
Držák krytu pro jednosměrné vibrační desky NTC klasik.
Držák řídítek pro jednosměrné vibrační desky VD KLASIK.
Držák řídítek pro jednosměrné vibrační desky VD KLASIK.
Rám pro jednosměrné vibrační desky VD KLASIK.
Těsnící O- kroužek do sestavy vibrátoru pro jednosměrné vibrační desky NTC a ručně vedené vibrační válce NTC.
Řemenice vibrátoru pro jednosměrné vibrační desky VD KLASIK
Excentr pro vibrační desky NTC VD 450/22.
Excentr pro vibrační desky NTC VD 350/16.
Víko vibrátoru pro jednosměrné vibrační desky řady KLASIK. Na stranu bez řemenice.
Víko vibrátoru pro jednosměrné vibrační desky řady KLASIK. Na stranu s řemenicí.
Podvozek pro VD 450/20 a 450/22.
Podvozek pro VD 350/16.
Gumokov řídítek pro jednosměrné vibrační desky NTC.
Příložka k tlumící podložce pro jednosměrné vibrační desky NTC.
Příložka k tlumící podložce pro jednosměrné vibrační desky NTC.
Příložka k tlumící podložce pro jednosměrné vibrační desky NTC.
Příložka k tlumící podložce pro jednosměrné vibrační desky NTC.
Kolo podvozku pro vibrační desky NTC.
Vodní nádrž pro jednosměrné vibrační desky NTC.
Trubka kropení pro vibrační desky NTC.
Trubka kropení pro vibrační desky NTC.
Hřeben kropení pro vibrační desky NTC.
Hřeben kropení pro vibrační desky NTC.
Klínový řemen pro vibrační desky NTC.
Držák krytu pro jednosměrné vibrační desky NTC.
Deska motoru pro jednosměrné vibrační desky NTC VD Klasik.
Odstředivá spojka pro vibrační desky NTC.Kód vyražený na čelní straně spojky: 080-1271
Držák řídítek pro jednosměrné vibrační desky NTC.
Zkrutná pružina podvozku pro jednosměrné vibrační desky NTC.
Dorazový váleček podvozku pro jednosměrné vibrační desky NTC.
Spodní rám (základna) podvozku pro jednosměrné vibrační desky NTC,
Západka podvozku pro jednosměrné vibrační desky NTC.
Úhlové hrdlo vodní nádrže pro stroje NTC.
Pero výstupní hřídele motoru HONDA.
Odstředivá spojka pro vibrační desky NTC.Kód vyražený na čelní straně spojky: 090-2724
Deflektor výfuku pro motory HONDA.
Pouzdro řídítek pro jednosměrné vibrační desky VD řady ELEGANT.
Tlumicí deska pro VD450 od v.č. 3000
Zátka vibrátoru pro vibrační desky NTC.
Gumokovy pro vibrační desky a vibrační válce NTC.
Těsnící O- kroužek do sestavy vibrátoru pro jednosměrné vibrační desky NTC a ručně vedené vibrační válce NTC.
Distanční kroužek do sestavy vibrátoru pro jednosměrné vibrační desky NTC a ručně vedené vibrační válce NTC.
