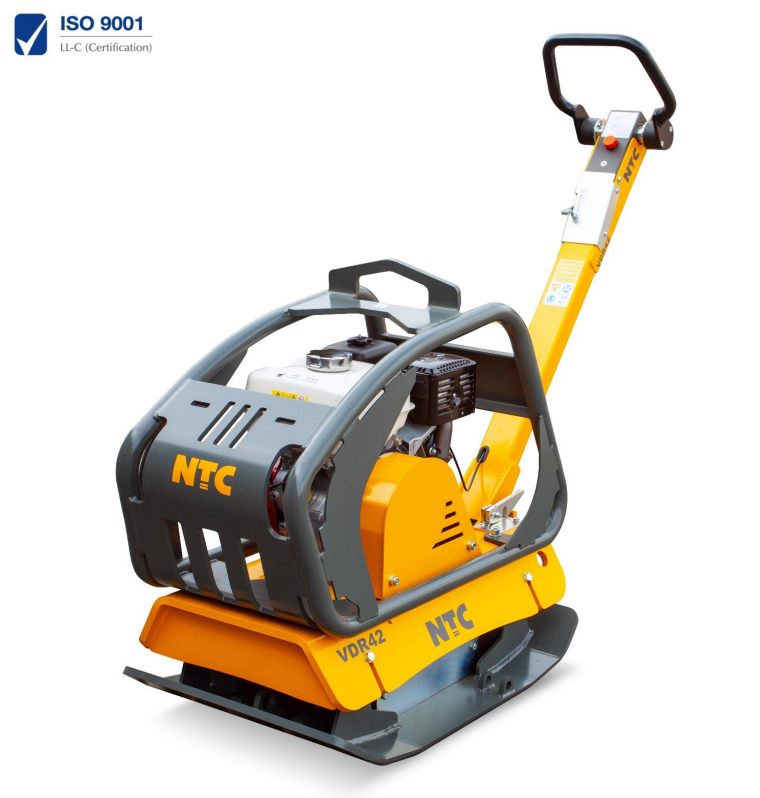

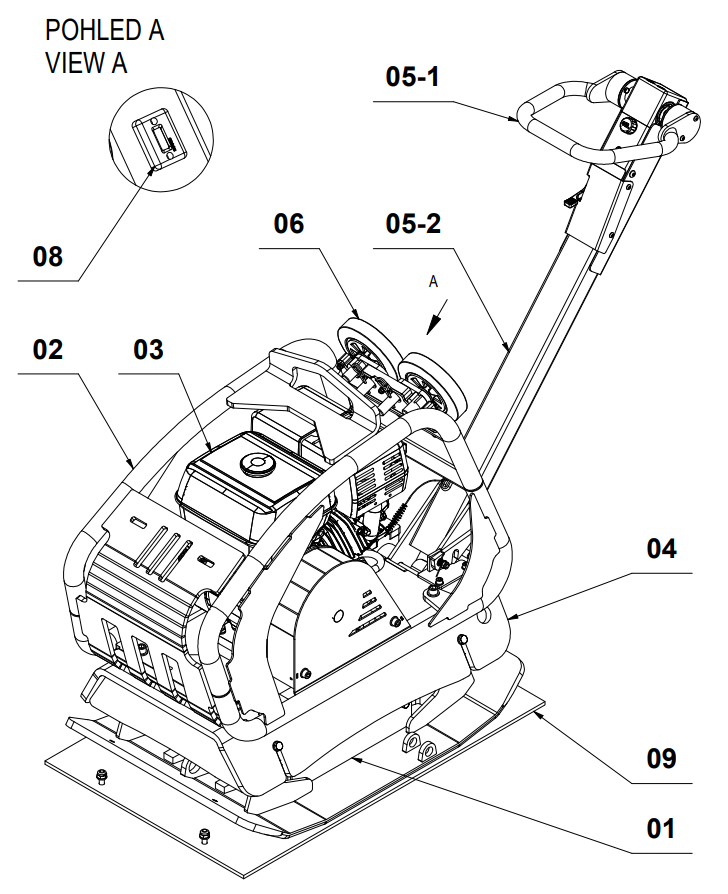

VDR42
VDR42
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
01 | 20614B | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | |
02 | 32534A | RÁM / FRAME | 1 | |
03 | 32527A | POHON / DRIVE | 1 | |
04 | 20616A | DESKA MOTORU / ENGINE PLATE | 1 | |
05-1 | 20131B | OVLÁDÁNÍ / CONTROL | 1 | |
05 | OVLÁDÁNÍ STROJE / MACHINE CONTROL | 1 | ||
05-2 | 32531B | RAMENO OVLÁDÁNÍ / CONTROL LEVER | 1 | |
Příslušebství / Accessories | ||||
06 | 32381A | PODVOZEK / UNDERCARRIAGE | 1 | |
08 | 6000000296 | POČÍTADLO MOTOHODIN / HOUR METER | 1 | |
08-1 | 2912003010 | ŠROUB / BOLT | 1 | |
08-2 | 2934000003 | MATICE / NUT | 1 | |
08-3 | 2125000032 | PODLOŽKA / WASHER | 1 | |
09 | 32779A | DESKA TLUMÍCÍ / DAMPING PLATE | 1 |

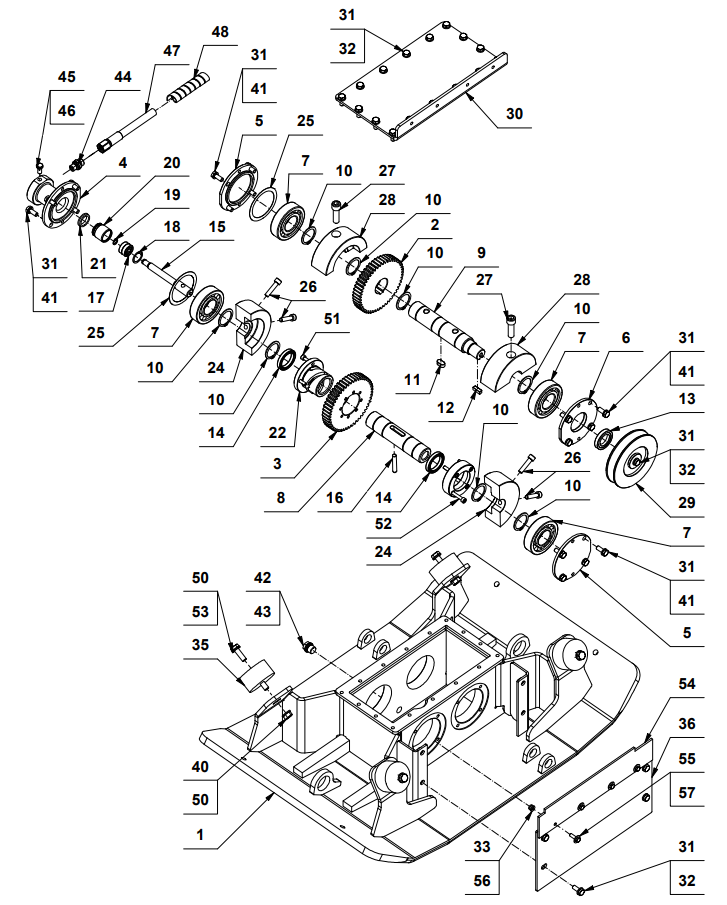

DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 20613B | DESKA SPODNÍ / BOTTOM PLATE | 1 | |
2 | 32499A | KOLO OZUBENÉ I / GEAR I | 1 | |
3 | 32500A | KOLO OZUBENÉ II / GEAR II | 1 | |
4 | 31444A | VÁLEC / CYLINDER | 1 | |
5 | 41801A | VÍKO II / COVER II | 2 | |
6 | 41800A | VÍKO 1 / COVER I | 1 | |
7 | 3110030307 | LOŽISKO / BEARING | 4 | |
8 | 32509A | HŘÍDEL / SHAFT | 1 | |
9 | 32510A | HŘÍDEL VSTUPNÍ / INPUT SHAFT | 1 | |
10 | 3293000035 | POJISTNÝ KROUŽEK / RETAINING RING | 8 | |
11 | 41785A | PERO / KEY | 1 | |
12 | 41812A | PERO / KEY | 1 | |
13 | 4102804508 | GUFERO/ SHAFT SEALING | 1 | |
14 | 3110006807 | LOŽISKO / BEARING | 2 | |
15 | 41811A | TLAČNÁ TYČKA / PUSHING ROD | 1 | |
16 | 41792A | JEHLA / NEEDLE | 1 | |
17 | 3110006000 | LOŽISKO / BEARING | 2 | |
18 | 3293100026 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
19 | 3293000010 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
20 | 41903A | PÍST / PISTON | 1 | |
21 | 4303002206 2 | MANŽETA / CUFF | 1 | |
22 | 31477A | POUZDRO S DRÁŽKAMI / HOUSING WITH GROOVES | 1 | |
23 | 41809A | KROUŽEK SVĚRNÝ / CLAMP RING | 1 | |
24 | 32514A | ZÁVAŽÍ / WEIGHT | 1 | |
25 | 2988638001 | PODLOŽKA DISTANČNÍ / DISTANCE WASHER | 2 | |
26 | 2912008035 2 | ŠROUB / BOLT | 4 | |
27 | 2912012040 2 | ŠROUB / BOLT | 2 | |
28 | 32513A | ZÁVAŽÍ / WEIGHT | 1 | |
29 | 32516A | ŘEMENICE / PULLEY | 1 | |
30 | 42705B | VÍKO / COVER | 1 | |
31 | 2933008020 | ŠROUB / BOLT | 37 | |
32 | 2125000084 | PODLOŽKA / WASHER | 21 | |
33 | 2125000064 | PODLOŽKA / WASHER | 4 | |
35 | 4232124284 | GUMOKOV / RUBBER MOUNT | 4 | |
36 | 42712B | KRYT / COVER | 1 | |
40 | 2934000010 | MATICE / NUT | 4 | |
41 | 2798000008 | PODLOŽKA / WASHER | 16 | |
42 | 3800000016 | ZÁTKA / PLUG | 1 | |
43 | 3931021620 | KROUŽKOVÉ TĚSNĚNÍ / RING SEAL | 1 | |
44 | 6000412810 | HRDLO / SOCKET | 1 | |
45 | 3931020812 | KROUŽKOVÉ TĚSNĚNÍ / RING SEAL | 1 | |
46 | 3800000017 | ŠROUB / BOLT | 1 | |
47 | 3400000078 | HADICE HYDRAULICKÁ / HYDRAULIC HOSE | 1 | |
48 | 60084 | PLASTOVÁ OCHRANA / PLASTIC COVER | 1 | |
49 | 41793A | PODLOŽKA / WASHER | 1 | |
50 | 2125000105 | PODLOŽKA / WASHER | 8 | |
51 | 2912006020 2 | ŠROUB / BOLT | 4 | |
52 | 2912006030 2 | ŠROUB / BOLT | 4 | |
53 | 2933010030 | ŠROUB / BOLT | 4 | |
54 | 42628C | KRYCÍ DESKA / COVER PLATE | 1 | |
55 | 2902100006 | PODLOŽKA / WASHER | 4 | |
56 | 2985000006 | MATICE / NUT | 4 | |
57 | 2933006020 | ŠROUB / BOLT | 4 |

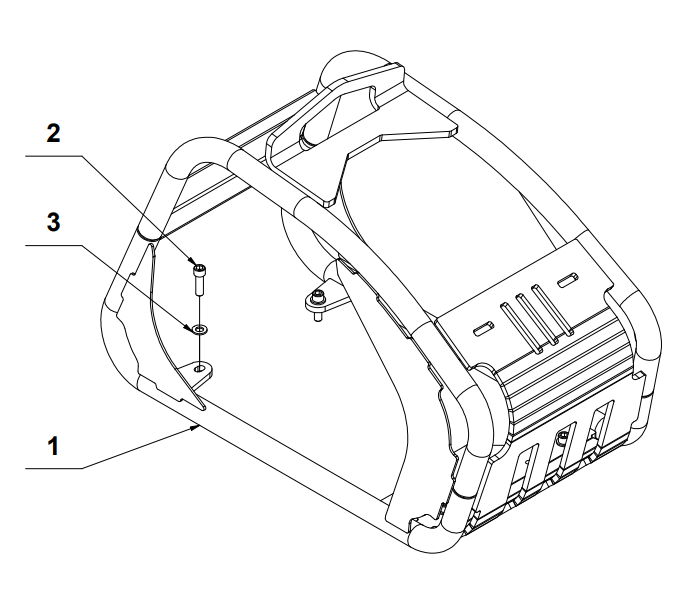

RÁM / FRAME
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32519A | RÁM / FRAME | 1 | |
3 | 2125000130 | PODLOŽKA / WASHER | 4 | |
2 | 2912012040 | ŠROUB / BOLT | 4 |

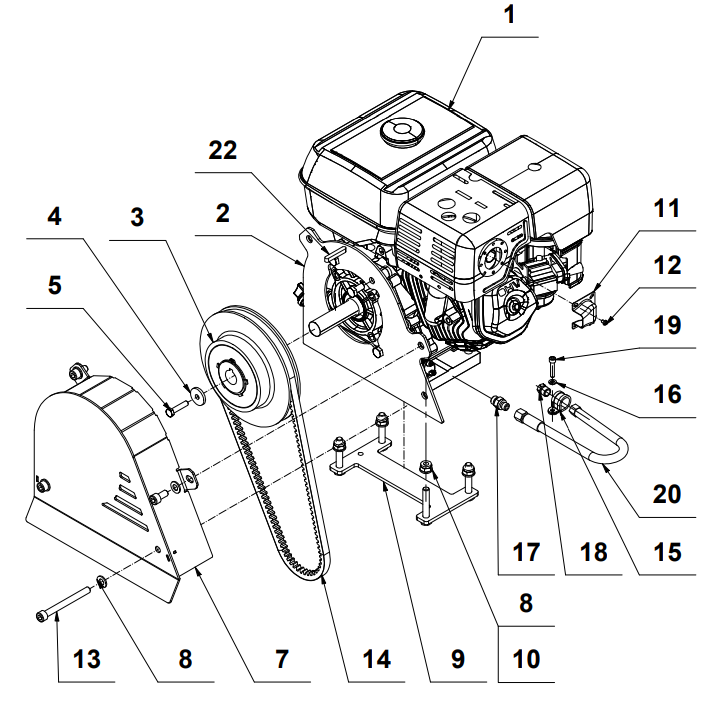

POHON / DRIVE
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 3120010032 | MOTOR / ENGINE | 1 | |
2 | 42711A | PLECH MOTORU / ENGINE PLATE | 1 | |
3 | 6000000312 | SPOJKA / CLUTCH | 1 | |
4 | 40172A | PODLOŽKA / WASHER | 1 | |
5 | 2933008035 | ŠROUB / BOLT | 1 | |
6 | 2933010020 | ŠROUB / BOLT | 4 | |
7 | 32526A | KRYT / COVER | 1 | |
8 | 2125000105 | PODLOŽKA / WASHER | 8 | |
9 | 31514C | DRŽÁK MOTORU / ENGINE HOLDER | 1 | |
10 | 2985000010 | MATICE / NUT | 4 | |
11 | 41061A | DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR | 1 | |
12 | 2798504006 | ŠROUB / BOLT | 2 | |
13 | 2912010100 | ŠROUB / BOLT | 2 | |
14 | 4080001120 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
15 | 3651002015 | SPONA / CLASP | 1 | |
16 | 2125000064 | PODLOŽKA / WASHER | 1 | |
17 | 6020003849 | HRDLO / SOCKET | 1 | |
18 | 3800000009 | ZÁTKA / PLUG | 1 | |
19 | 2912006030 2 | ŠROUB / BOLT | 1 | |
20 | 3400000037 | HADICE / HOSE | 1 | |
21 | 2912010020 | ŠROUB / BOLT | 2 | |
22 | 2256287745 | PERO / KEY | 1 |

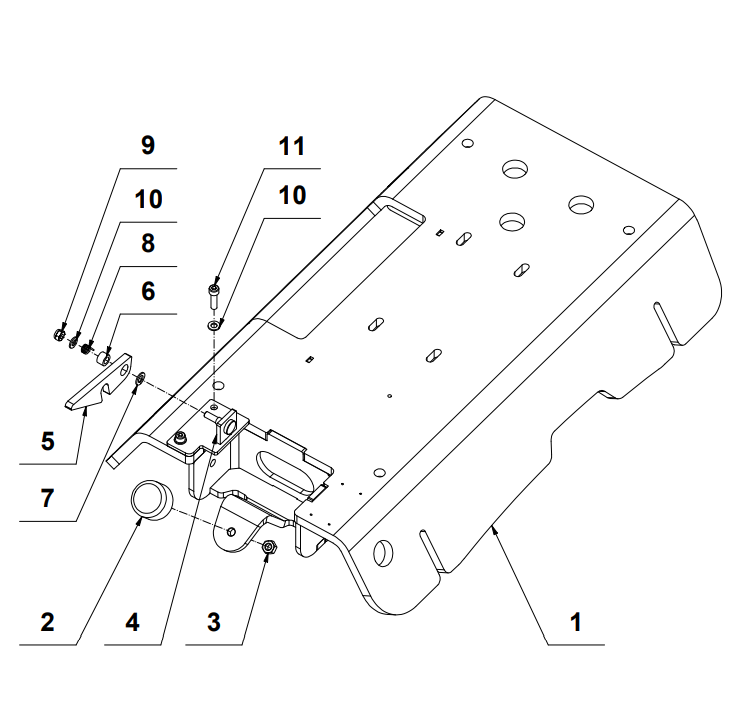

DESKA MOTORU / ENGINE PLATE
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 20615A | DESKA MOTORU / ENGINE PLATE | 1 | |
2 | 4206450000 | GUMOKOV / RUBBER MOUNT | 1 | |
3 | 2934000010 | MATICE / NUT | 1 | |
4 | 42720A | ARETACE RAMENA / CONTROL LEVER LOCKING | 1 | |
5 | 42649A | ZÁPADKA / CATCH | 1 | |
6 | 4014103034 | LOŽISKO / BEARING | 1 | |
7 | 4014003034 | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
8 | 2200042456 | PRUŽINA / SPRING | 1 | |
9 | 2985000008 | MATICE / NUT | 1 | |
10 | 2125000084 | PODLOŽKA / WASHER | 3 | |
11 | 2912008030 | ŠROUB / BOLT | 2 |

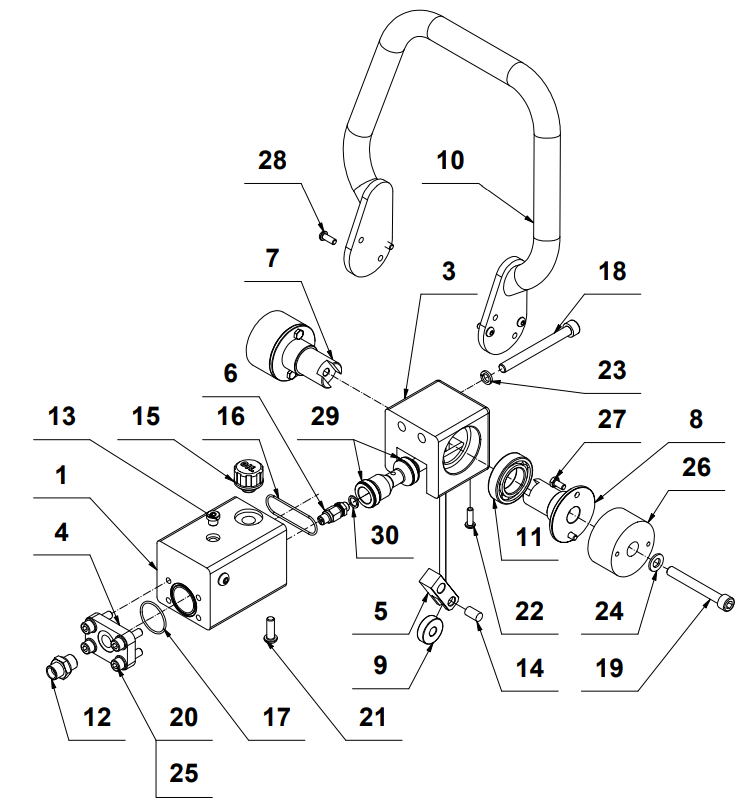

OVLÁDÁNÍ / CONTROL
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 31153A | TĚLESO I / BODY I | 1 | |
2 | 31152A | PÍST / PISTON | 1 | |
3 | 31154A | TĚLESO II / BODY II | 1 | |
4 | 41720A | DESKA TĚSNÍCÍ / SEALING PLATE | 1 | |
5 | 41719A | PÁKA / LEVER | 1 | |
6 | 42069A | ZPĚTNÝ VENTIL / CHECK VALVE | 1 | |
7 | 41721B | ČEP II / PIN II | 1 | |
8 | 41722B | ČEP I / PIN I | 1 | |
9 | 42380A | KROUŽEK / RING | 1 | |
10 | 31155C | DRŽADLO / HANDLE | 1 | |
11 | 3110006006 | LOŽISKO / BEARING | 2 | |
12 | 600040558A | HRDLO SOCKET | 1 | |
13 | 3800000014 | ZÁTKA / PLUG | 1 | |
14 | 2220001016 | KOLÍK / PIN | 1 | |
15 | 4014014031 | ZÁTKA / PLUG | 1 | |
16 | 4928105302 | O-KROUŽEK / O-RING | 1 | |
17 | 4928003402 | O-KROUŽEK / O-RING | 1 | |
18 | 2912010100 | ŠROUB / BOLT | 2 | |
19 | 2912010080 | ŠROUB / BOLT | 1 | |
20 | 2912008030 | ŠROUB / BOLT | 4 | |
21 | 2738008025 | ŠROUB / BOLT | 4 | |
22 | 2738006020 | ŠROUB / BOLT | 2 | |
23 | 2798000010 | PODLOŽKA / WASHER | 2 | |
24 | 2125000105 | PODLOŽKA / WASHER | 1 | |
25 | 2125000084 | PODLOŽKA / WASHER | 4 | |
26 | 42000106101 | GUMOKOV / RUBBER MOUNT | 2 | |
27 | 2933006012 | ŠROUB / BOLT | 4 | |
28 | 2799106016 | ŠROUB / BOLT | 4 | |
29 | 4303002206 | MANŽETA / RUBBER CUFF | 2 | |
30 | 3931011014 | KROUŽEK / RING | 1 |

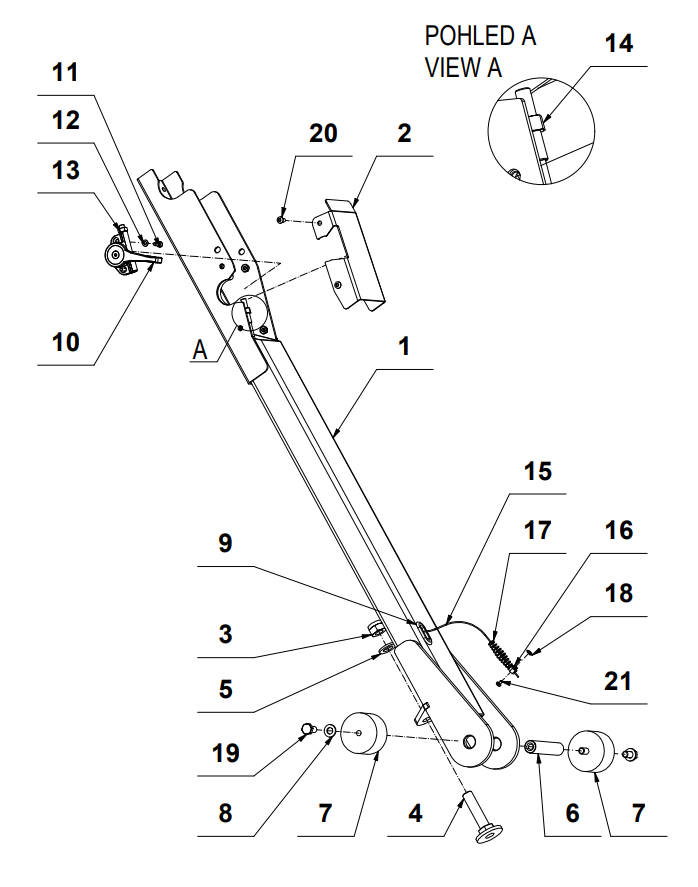

RAMENO OVLÁDÁNÍ / CONTROL LEVER
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32530B | RAMENO OVLÁDÁNÍ / CONTROL LEVER | 1 | |
2 | 32528B | KRYT / COVER | 1 | |
3 | 2985000016 | MATICE / NUT | 1 | |
4 | 41747A | ŠROUB DORAZOVÝ / STOP BOLT | 1 | |
5 | 2125000170 | PODLOŽKA / WASHER | 1 | |
6 | 41748A | ČEP OJE / DRAWBAR PIN | 1 | |
7 | 4232124286 | GUMOKOV / RUBBER MOUNT | 2 | |
8 | 2125000105 | PODLOŽKA / WASHER | 2 | |
9 | 4102203602 | PRŮCHODKA / GROMMET | 1 | |
10 | 6000000309 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
11 | 2912005014 | ŠROUB / BOLT | 2 | |
12 | 2125000053 | PODLOŽKA / WASHER | 2 | |
13 | 2934000008 | MATICE / NUT | 1 | |
14 | 41951E | BOWDEN / BOWDEN | 1 | |
15 | 600041745C | LANKO PLYNU / THROTTLE LEVER CABLE | 1 | |
16 | 41238A | MATICE / NUT | 1 | |
17 | 2200000006 | PRUŽINA / SPRING | 1 | |
18 | 3292900005 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
19 | 2933010020 | ŠROUB / BOLT | 2 | |
20 | 2738006012 | ŠROUB / BOLT | 4 | |
21 | 2798504006 | ŠROUB / BOLT | 1 |

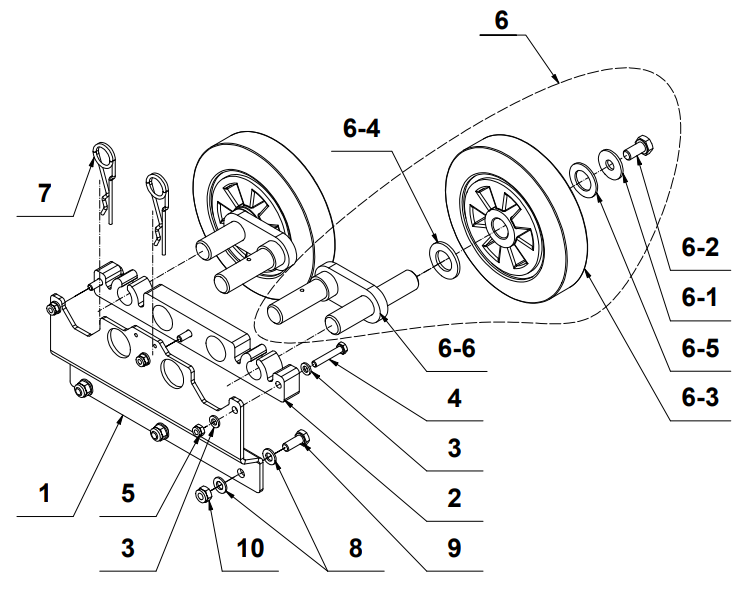

PODVOZEK / UNDERCARRIAGE
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32379A | PLECH / PLATE | 1 | |
2 | 32380A | DRŽÁK / HOLDER | 1 | |
3 | 2125000064 | PODLOŽKA / WASHER | 6 | |
4 | 2933006035 | ŠROUB / BOLT | 3 | |
5 | 2985000006 | MATICE / NUT | 3 | |
6 | 31200C | KOLO / WHEEL | 2 | |
6-1 | 2902100010 | PODLOŽKA / WASHER | 1 | |
6-2 | 2933010020 | ŠROUB / BOLT | 1 | |
6-3 | 3180180214 | KOLO / WHEEL | 1 | |
6-4 | 2125000210 | PODLOŽKA / WASHER | 1 | |
6-5 | 600040412A | PODLOŽKA / WASHER | 1 | |
6-6 | 41763B | RAMENO / ARM | 1 | |
7 | 2200000012 | ZÁVLAČKA / SPLIT PIN | 2 | |
8 | 2125000084 | PODLOŽKA / WASHER | 6 | |
9 | 2933008020 | ŠROUB / BOLT | 3 | |
10 | 2985000008 | MATICE / NUT | 3 |

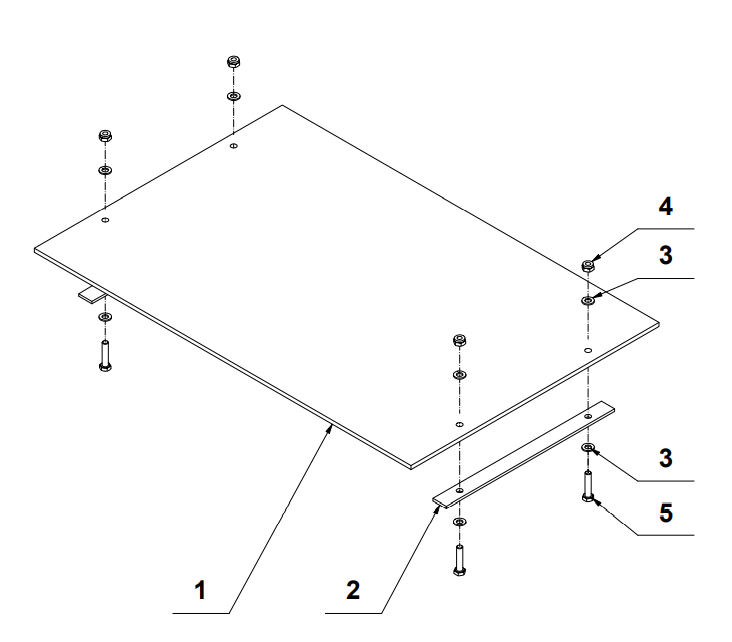

DESKA TLUMÍCÍ / DAMPING PLATE
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 4013100027 | DESKA TLUMÍCÍ / DAMPING PLATE | 1 | |
2 | 41011A | PŘÍLOŽKA / PLATE | 2 | |
3 | 2125000105 | PODLOŽKA / WASHER | 8 | |
5 | 2933010045 | ŠROUB / BOLT | 4 | |
4 | 2985000010 | MATICE / NUT | 4 |
