VDR52 od v.č 3000
Nejprodávanější
18 položek celkem

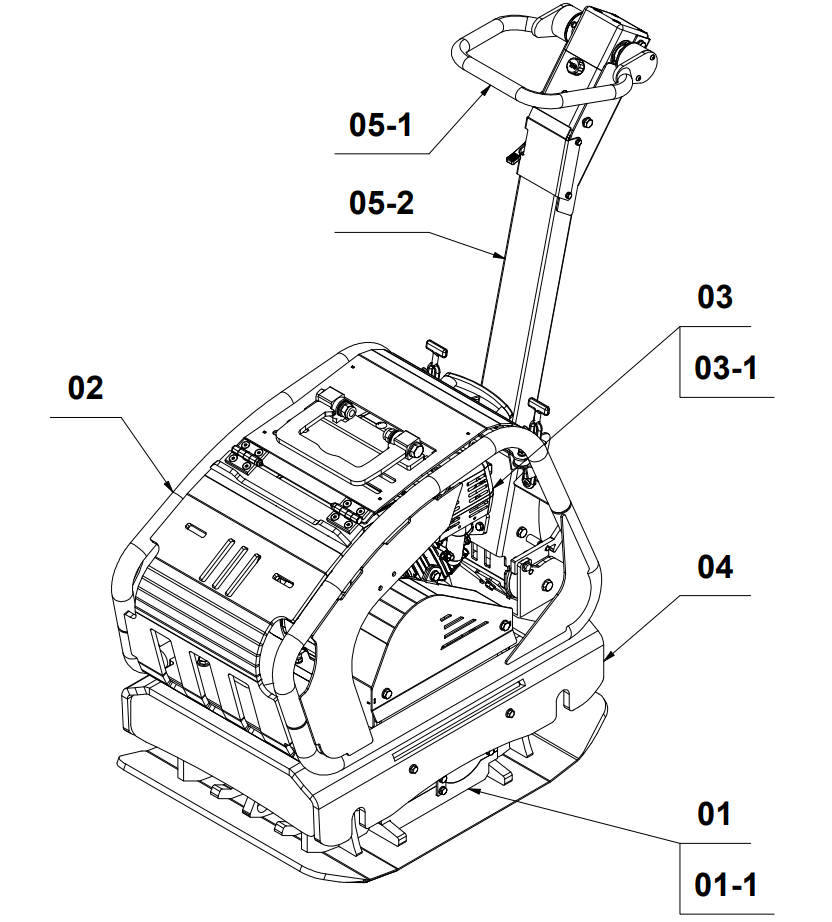

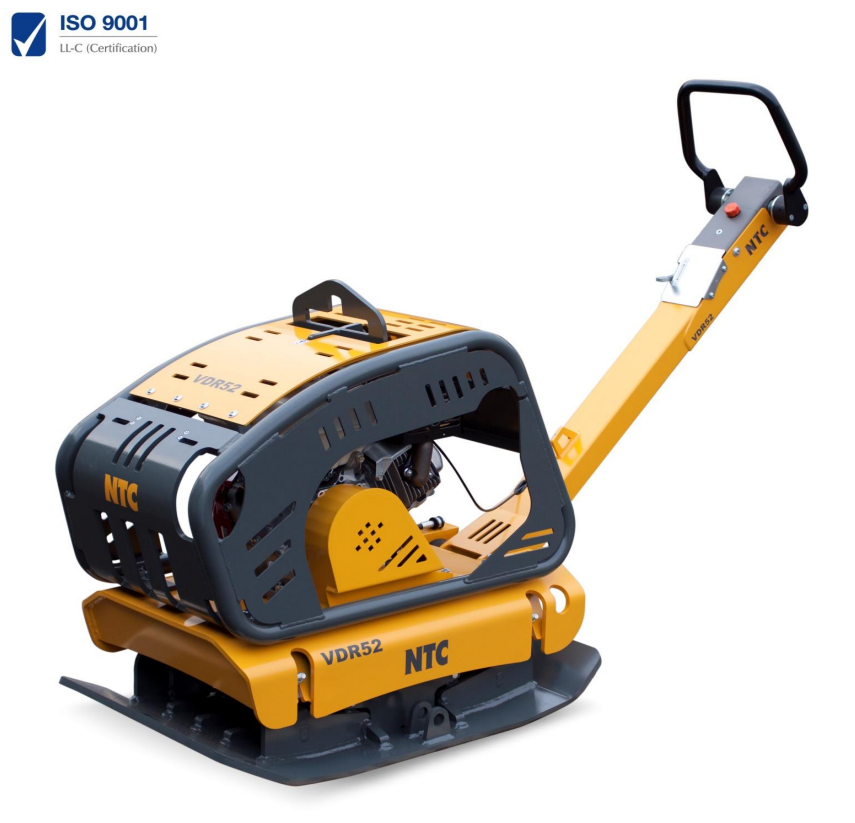

VDR52
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
01 | 20631A | DESKA S VIBRÁTOREM PLATE WITH VIBRATOR | 1 | |
01-1 | 20226B | VIBRÁTOR VIBRATOR | 1 | |
02 | 32622A | RÁM FRAME | 1 | |
03 | 32627A | POHON DRIVE | 1 | VDR 52 |
32682A | POHON DRIVE | 1 | VDR 52E | |
20635A | POHON DRIVE | 1 | VDR 52H | |
20637A | POHON DRIVE | 1 | VDR 52HE | |
03-1 | 32294E | AKUMULÁTOR ACCUMULATOR | 1 | VDR 52E |
32294F | AKUMULÁTOR ACCUMULATOR | 1 | VDR 52HE | |
04 | 32613A | DESKA MOTORU ENGINE PLATE | 1 | |
05 | OVLÁDÁNÍ STOJE MACHINE CONTROL | 1 | ||
05-1 | 32034A | OVLÁDÁNÍ CONTROL | 1 | |
05-2 | 32617A | RAMENO OVLÁDÁNÍ CONTROL LEVER | 1 | VDR 52; VDR 52E |
32617B | RAMENO OVLÁDÁNÍ CONTROL LEVER | 1 | VDR 52H; VDR 52HE |

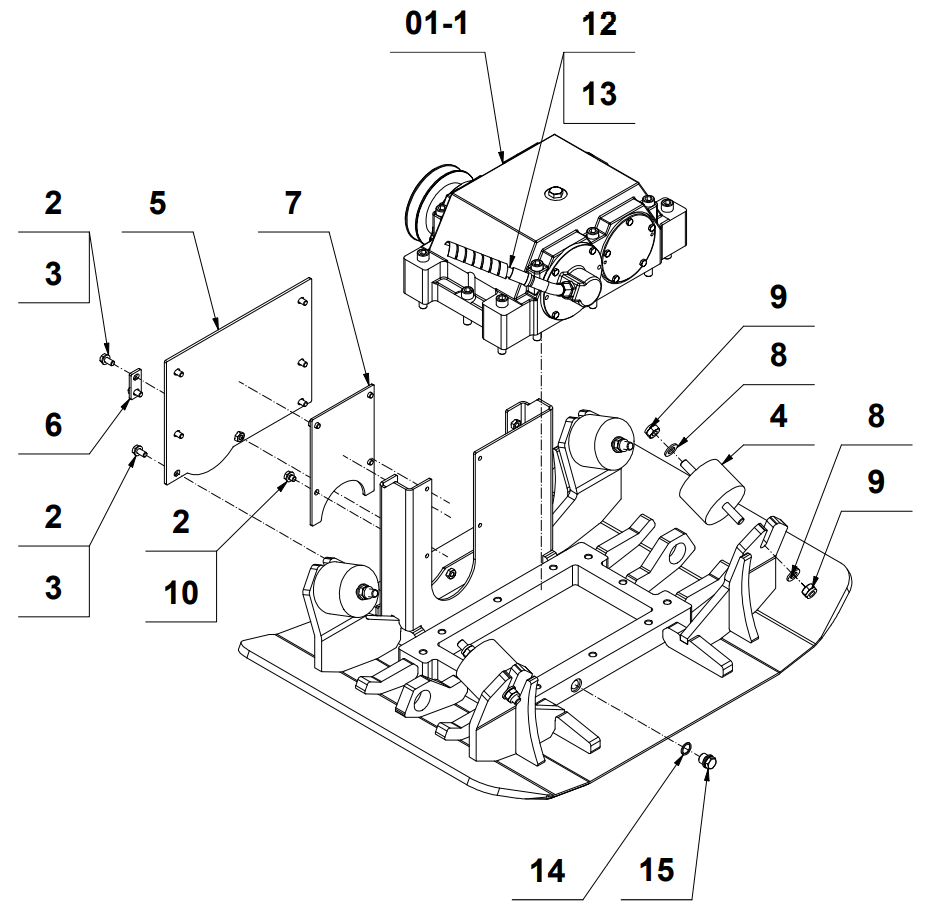

DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
01-1 | 20226B | VIBRÁTOR / VIBRATOR | 1 | |
1 | 20630A | DESKA SPODNÍ / BOTTOM PLATE | 1 | |
2 | 2125000084 | PODLOŽKA / WASHER | 12 | |
3 | 2933008016 | ŠROUB / BOLT | 8 | |

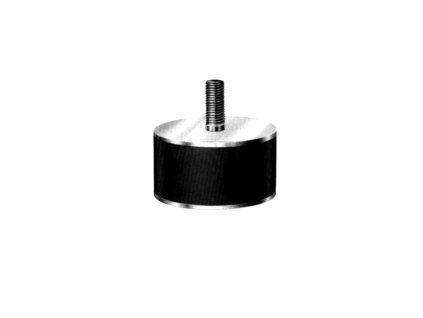

4 | 4236208060 | GUMOKOV / RUBBER MOUNT | 4 | |
5 | 42785A | KRYT PŘEDNÍ / FRONT COVER | 1 | |
6 | 42787A | DRŽÁK / HOLDER | 1 | |

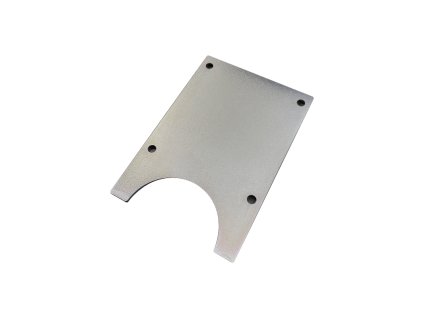

7 | 42789A | KRYT ZADNÍ / REAR COVER | 1 | |
8 | 2125000130 | PODLOŽKA / WASHER | 8 | |
9 | 2985000012 | MATICE / NUT | 8 | |
10 | 2933008010 | ŠROUB / BOLT | 4 | |
12 | 3400000080 | HADICE / HOSE | 1 | |
13 | 60084 | PLASTOVÁ OCHRANA / PLASTIC COVER | 1 | |
14 | 3931021620 | TĚSNĚNÍ / GASKET | 1 | |
15 | 3800000016 | ZÁTKA / PLUG | 1 |

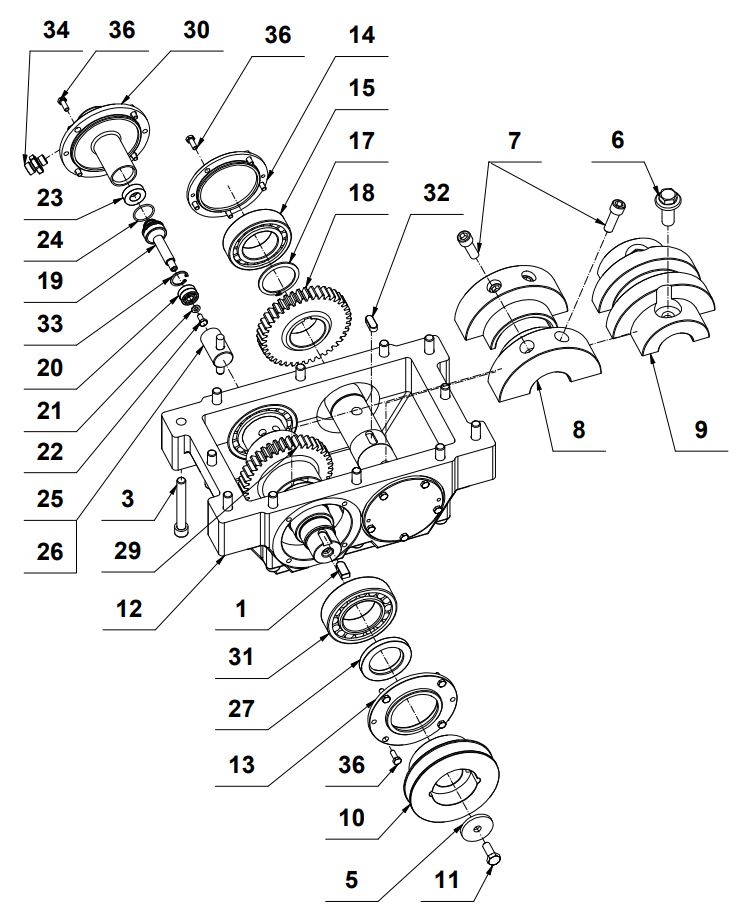

VIBRÁTOR / VIBRATOR
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 2256280825 | PERO / KEY | 1 | |
2 | 2912012130 2 | ŠROUB / BOLT | 6 | |
3 | 2912012090 2 | ŠROUB / BOLT | 4 | |
4 | 2912012050 2 | ŠROUB / BOLT | 2 | |
5 | 40656A | PODLOŽKA / WASHER | 1 | |
6 | 2692116040 2 | ŠROUB / BOLT | 2 | |
7 | 2912012035 | ŠROUB / BOLT | 4 | |
8 | 30980D | ZÁVAŽÍ I / WEIGHT I | 2 | |
9 | 30981D | ZÁVAŽÍ II / WEIGHT II | 2 | |

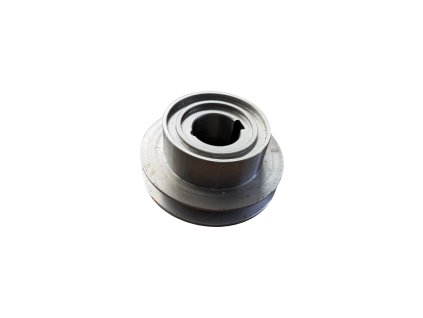

10 | 30979F | ŘEMENICE / PULLEY | 1 | |
11 | 2933010025 | ŠROUB / BOLT | 1 | |
12 | 09-254620 | SKŘÍŇ VIBRÁTORU / VIBRATOR GEARBOX | 1 | |
13 | 09-357374 | VÍKO / COVER | 1 | |
14 | 08-308018 | VÍKO / COVER | 2 | |
15 | 8200086158 | LOŽISKO / BEARING | 2 | |
16 | 08-308013 | HŘÍDEL / SHAFT | 1 | |
17 | 3293000050 | POJISTNÝ KROUŽEK / RETAINING RING | 2 | |
18 | 08-308016 | OZUBENÉ KOLO / COG WHEEL | 1 | |
19 | 08-417142 | PÍST / PISTON | 1 | |
20 | 3110000609 | LOŽISKO / BEARING | 2 | |
21 | 2125000064 | PODLOŽKA / WASHER | 1 | |
22 | 2933006012 | ŠROUB / BOLT | 1 | |
23 | 4303001508 | MANŽETA / CUFF | 1 | |
24 | 4928002625 | TĚSNĚNÍ / SEALING | 1 | |
25 | 08-417143 | ŠOUPÁTKO SLIDE / VALVE | 1 | |
26 | 08-418212 | KOLÍK / PIN | 1 | |
27 | 4104507208 | GUFERO / SHAFT SEALING | 1 | |
28 | 09-254619 | HŘÍDEL / SHAFT | 1 | |
29 | 08-204832 | OZUBENÉ KOLO / COGWHEEL | 1 | |
30 | 09-357375 | VÍKO / COVER | 1 | |
31 | 3110002211 | LOŽISKO / BEARING | 2 | |
32 | 2256210825 | PERO / KEY | 1 | |
33 | 3293100024 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
34 | 6000412810 | HRDLO / SOCKET | 1 | |
35 | 2933012020 | ŠROUB / BOLT | 1 | |
36 | 2933006016 | ŠROUB / BOLT | 18 |

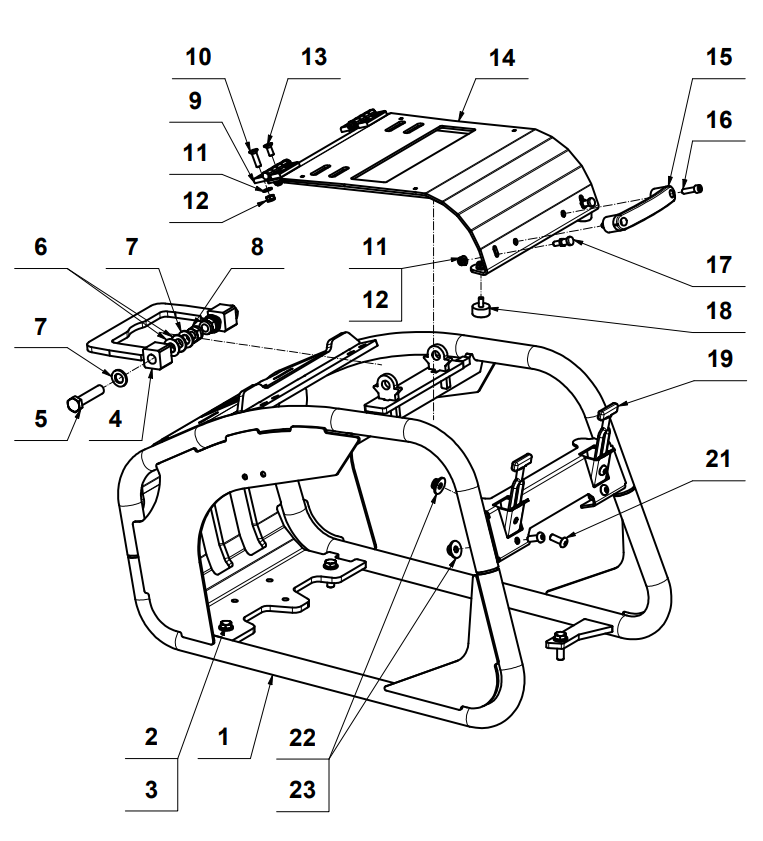

RÁM / FRAME
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32620A | RÁM / FRAME | 1 | |
2 | 2933012040 1 | ŠROUB / BOLT | 4 | |
3 | 2125000130 | PODLOŽKA / WASHER | 4 | |

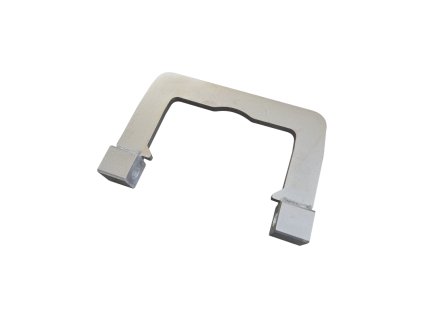

4 | 32623A | ZÁVĚS / LIFTING EYE | 1 | |
5 | 2931016075 | ŠROUB / BOLT | 2 | |
6 | 2200000022 | PRUŽINA / SPRING | 4 | |
7 | 2125000170 | PODLOŽKA / WASHER | 4 | |
8 | 2985000016 | MATICE / NUT | 2 | |
9 | 42742A | PANT / HINGE | 2 | |
10 | 2799108030 | ŠROUB / BOLT | 4 | |
11 | 2125000084 | PODLOŽKA / WASHER | 8 | |
12 | 2985000008 | MATICE / NUT | 8 | |
13 | 2799108020 | ŠROUB / BOLT | 4 | |

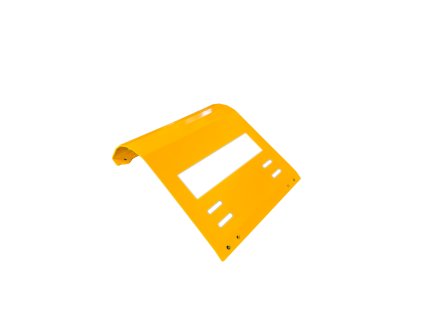

14 | 32630A | KRYT COVER | 1 | |
15 | 4014014032 | RUKOJEŤ / HANDEL | 1 | |
16 | 2912008030 | ŠROUB / BOLT | 2 | |
17 | 42683A | ČEP / PIN | 2 | |
18 | 4236203560 1 | GUMOKOV / RUBBER MOUNT | 2 | |
19 | 4200785018 | NAPÍNÁK / TENSIONER | 2 | |
20 | 2125000105 | PODLOŽKA / WASHER | 4 | |
21 | 2738010030 | ŠROUB / BOLT | 4 | |
22 | 2902100010 | PODLOŽKA / WASHER | 4 | |
23 | 2985000010 | MATICE / NUT | 4 |

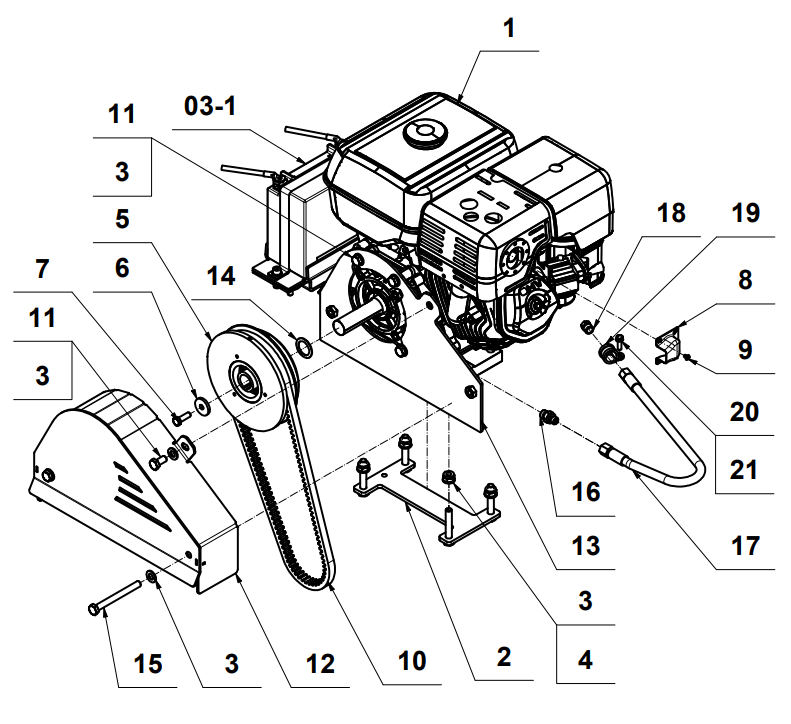

POHON HONDA / DRIVE HONDA
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 3120010032 | MOTOR / ENGINE | 1 | VDR 52 |
3120010095 | MOTOR / ENGINE | 1 | VDR 52E | |
2 | 31514C | DRŽÁK MOTORU / ENGINE HOLDER | 1 | |
3 | 2125000105 | PODLOŽKA / WASHER | 11 | |
4 | 2985000010 | MATICE / NUT | 4 | |
5 | 6000000085 | SPOJKA / CLUTCH | 1 | |
6 | 40172A | PODLOŽKA / WASHER | 1 | |
7 | 2933008025 | ŠROUB / BOLT | 1 | |
8 | 41061A | DEFLEKTOR NTC HONDA / EXHAUST DEFLECTOR | 1 | |
9 | 2798504006 | ŠROUB / BOLT | 2 | |
10 | 4080001060 1 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
11 | 2933010020 | ŠROUB / BOLT | 5 | |
12 | 32628A | KRYT / COVER | 1 | |
13 | 42794A | PLECH MOTORU / ENGINE PLATE | 1 | |
14 | 42808A | PODLOŽKA / WASHER | 1 | |
15 | 2933010100 | ŠROUB / BOLT | 2 | |
16 | 6020003849 | HRDLO / SOCKET | 1 | |
17 | 3400000037 | HADICE / HODE | 1 | |
18 | 3800000009 | ZÁTKA / PLUG | 1 | |
19 | 3651002015 | SPONA / CLASP | 1 | |
20 | 2125000064 | PODLOŽKA / WASHER | 1 | |
21 | 2912006020 | ŠROUB / BOLT | 1 | |
03-1 | 32294E | AKUMULÁTOR HONDA / ACCUMULATOR HONDA | 1 | POUZE VDR 52E / ONLY VDR 52E |

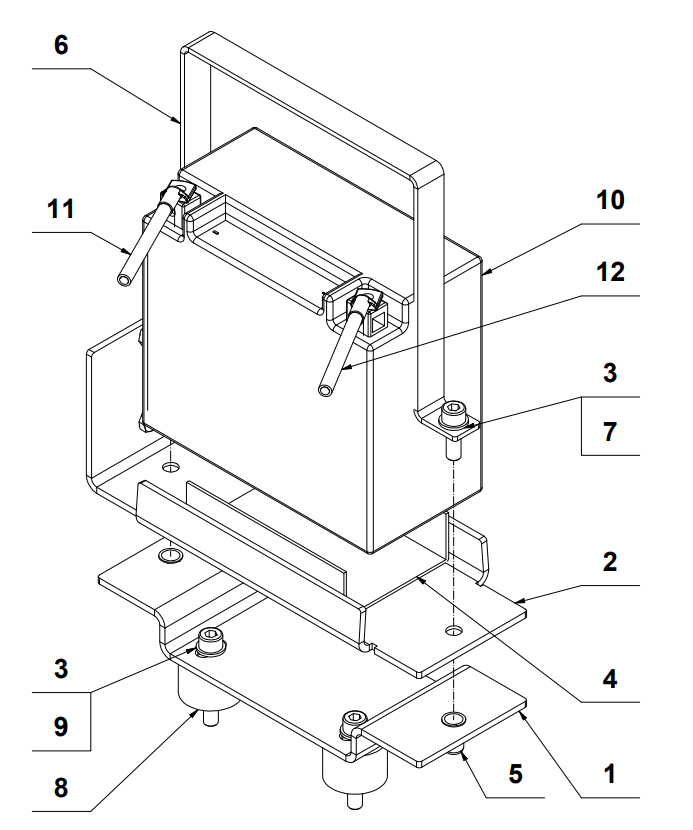

AKUMULÁTOR / ACCUMULATOR
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32292A | DRŽÁK / HOLDER | 1 | |
2 | 42505B | PLECH / PLATE | 1 | |
3 | 2125000084 | PODLOŽKA / WASHER | 5 | |
4 | 60106 | PRYŽOVÁ PODLOŽKA / RUBBER WASHER | 1 | |
5 | 2733700001 | NÝTOVACÍ MATICE / RIVET NUT | 2 | |
6 | 31644D | DRŽÁK / HOLDER | 1 | |
7 | 2912008025 | ŠROUB / BOLT | 2 | |

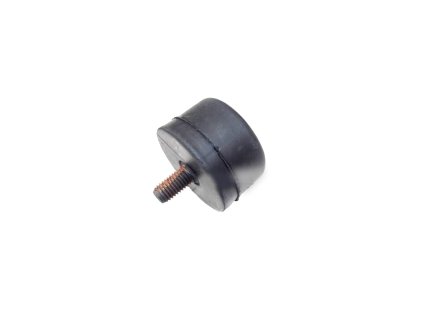

8 | 4236203563 | GUMOKOV / RUBBER MOUNT | 3 | |
9 | 2912008012 | ŠROUB / BOLT | 3 | |
10 | 6020002198 | AKUMULÁTOR / ACCUMULATOR | 1 | |
11 | 42003A | VODIČ / WIRE | 1 | |
12 | 42003D | VODIČ / WIRE | 1 | VDR 52E; VDR 63E |
41978A | VODIČ / WIRE | 1 | VDR 52HE; VDR 63HE |

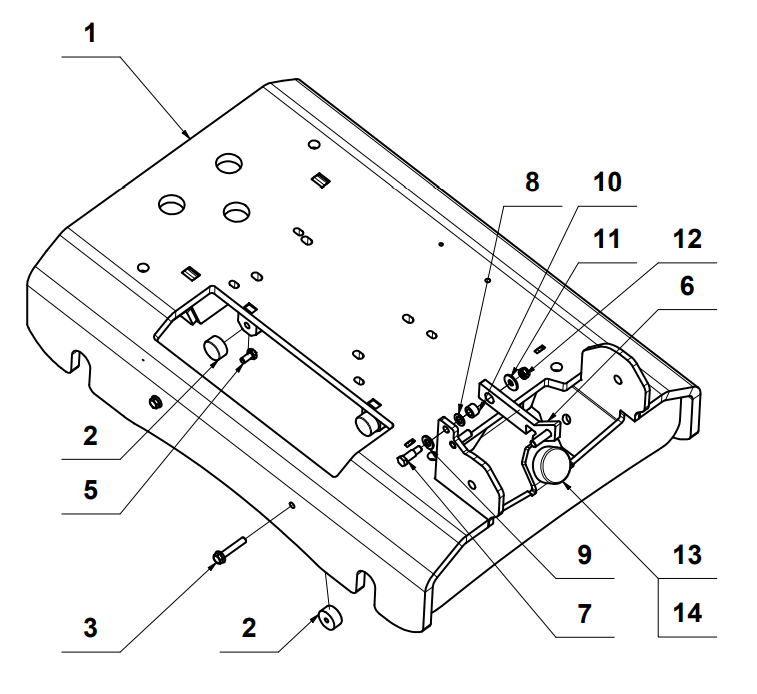

DESKA MOTORU / ENGINE PLATE
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32612A | DESKA MOTORU / ENGINE PLATE | 1 | |
2 | 4236203561 | GUMOKOV / RUBBER MOUNT | 4 | |
3 | 2692108045 | ŠROUB / BOLT | 2 | |
4 | 2125000084 | PODLOŽKA / WASHER | 2 | |
5 | 2933008016 | ŠROUB / BOLT | 2 | |
6 | 42540A | ARETACE RAMENA / CONTROL LEVER LOCKING | 1 | |
7 | 42383A | HŘÍDEL RAMENE OVLÁDÁNÍ / CONTROL LEVER SHAFT | 1 | |
8 | 4014003034 | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
9 | 2125000105 | PODLOŽKA / WASHER | 2 | |
10 | 4014103034 | LOŽISKO / BEARING | 1 | |
11 | 2902100008 | PODLOŽKA / WASHER | 1 | |
12 | 2985000008 | MATICE / NUT | 1 | |
13 | 4200000104 | GUMOKOV / RUBBER MOUNT | 1 | |
14 | 2933010020 | ŠROUB / BOLT | 1 |

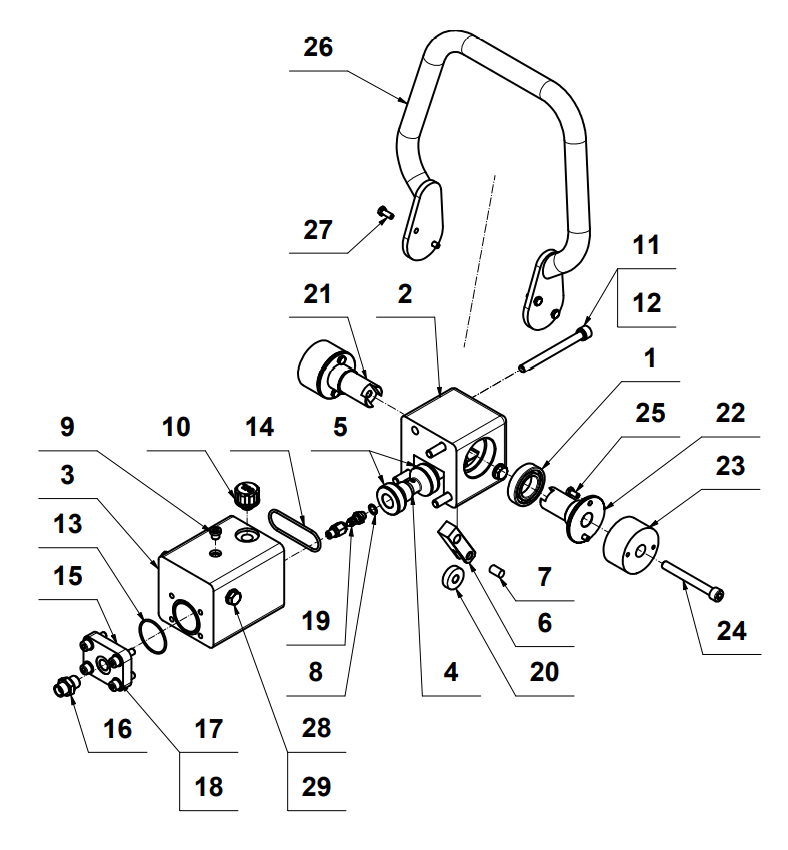

OVLÁDÁNÍ / CONTROL
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 3110006006 | LOŽISKO / BEARING | 2 | |
2 | 31400B | TĚLESO II / BODY II | 1 | |
3 | 31399B | TĚLESO I / BODY I | 1 | |
4 | 31401B | PÍST / PISTON | 1 | |
5 | 4302504010 | MANŽETA / CUFF | 2 | |
6 | 41777B | PÁKA / LEVER | 1 | |
7 | 2220001016 | KOLÍK / PIN | 1 | |
8 | 3931011014 | KROUŽEK / RING | 1 | |
9 | 3800000014 | ZÁTKA / PLUG | 1 | |
10 | 4014014031 | ZÁTKA / PLUG | 1 | |
11 | 2912010110 | ŠROUB / BOLT | 4 | |
12 | 2798000010 | PODLOŽKA / WASHER | 4 | |
13 | 4928004402 | O-KROUŽEK / O-RING | 1 | |
14 | 4928106403 | O-KROUŽEK / O-RING | 1 | |
15 | 41774B | DESKA TĚSNÍCÍ / SEALING PLATE | 1 | |
16 | 600040558A | HRDLO / SOCKET | 1 | |
17 | 2125000084 | PODLOŽKA / WASHER | 4 | |
18 | 2912008030 | ŠROUB / BOLT | 4 | |
19 | 42069A | ZPĚTNÝ VENTIL / CHECK VALVE | 1 | |
20 | 42380A | KROUŽEK / RING | 1 | |
21 | 41776B | ČEP II / PIN II | 1 | |
22 | 41775B | ČEP I / PIN I | 1 | |
23 | 42000106101 | GUMOKOV / RUBBER MOUNT | 2 | |
24 | 2912010090 | ŠROUB / BOLT | 1 | |
25 | 2933006012 | ŠROUB / BOLT | 4 | |
26 | 31395C | DRŽADLO / HANDLE | 1 | |
27 | 2738006016 | ŠROUB / BOLT | 4 | |
28 | 2933010030 | ŠROUB / BOLT | 4 | |
29 | 2125000105 | PODLOŽKA / WASHER | 4 |

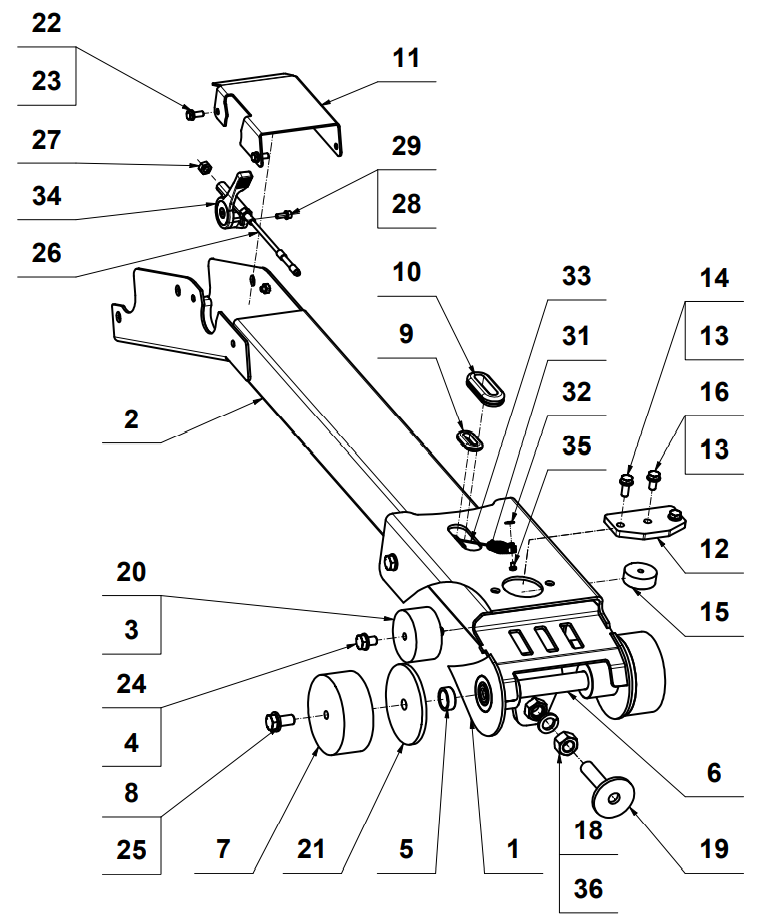

RAMENO OVLÁDÁNÍ / CONTROL LEVER
Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32616A | ULOŽENÍ MADLA / CONTROL LEVER MOUNTING |
1 | |
2 | 20607B | RAMENO OVLÁDÁNÍ / CONTROL LEVER | 1 | |
3 | 2733700002 | NÝTOVACÍ MATICE / RIVET NUT | 4 | |
4 | 2125000105 | PODLOŽKA / WASHER | 4 | |
5 | 4014014034 | POUZDRO / HOUSING | 2 | |
6 | 42692B | ČEP / PIN | 1 | |
7 | 4236202280 | GUMOKOV / RUBBER MOUNT | 2 | |
8 | 2125000130 | PODLOŽKA / WASHER | 2 | |
9 | 4102203602 | PRŮCHODKA / GROMMET | 1 | |
10 | 4102238047 | PRŮCHODKA / GROMMET | 1 | |
11 | 32486B | KRYT / COVER | 1 | |
12 | 42790A | DRŽÁK / HOLDER | 1 | |
13 | 2125000084 | PODLOŽKA / WASHER | 3 | |
14 | 2933008020 | ŠROUB / BOLT | 2 | |
15 | 4200000209 | GUMOKOV / RUBBER MOUNT | 1 | |
16 | 2933008016 | ŠROUB / BOLT | 1 | |
18 | 2985000016 | MATICE / NUT | 1 | |
19 | 41747B | ŠROUB / BOLT | 1 | |
20 | 4232124286 | GUMOKOV / RUBBER MOUNT | 4 | |
21 | 42824A | PODLOŽKA / WASHER | 2 | |
22 | 2125000064 | PODLOŽKA / WASHER | 4 | |
23 | 2933006016 | ŠROUB / BOLT | 4 | |
24 | 2933010016 | ŠROUB / BOLT | 4 | |
25 | 2933012025 | ŠROUB / BOLT | 2 | |
26 | 41951E | BOWDEN / BOWDEN | 1 | VDR 52; VDR 52E |
41797D | BOWDEN / BOWDEN | 1 | VDR 52; VDR 52E | |
27 | 2934008075 | MATICE / NUT | 1 | |
28 | 2125000053 | PODLOŽKA / WASHER | 2 | |
29 | 2912005014 | ŠROUB / BOLT | 2 | |
30 | 41238A | MATICE / NUT | 1 | |
31 | 2200000006 | PRUŽINA / SPRING | 1 | |
32 | 3292900005 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
33 | 3510000017 | LANKO PLYNU / THROTTLE LEVER CABLE | 1 | |
34 | 6000000309 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
35 | 2798504006 | ŠROUB / BOLT | 1 |
