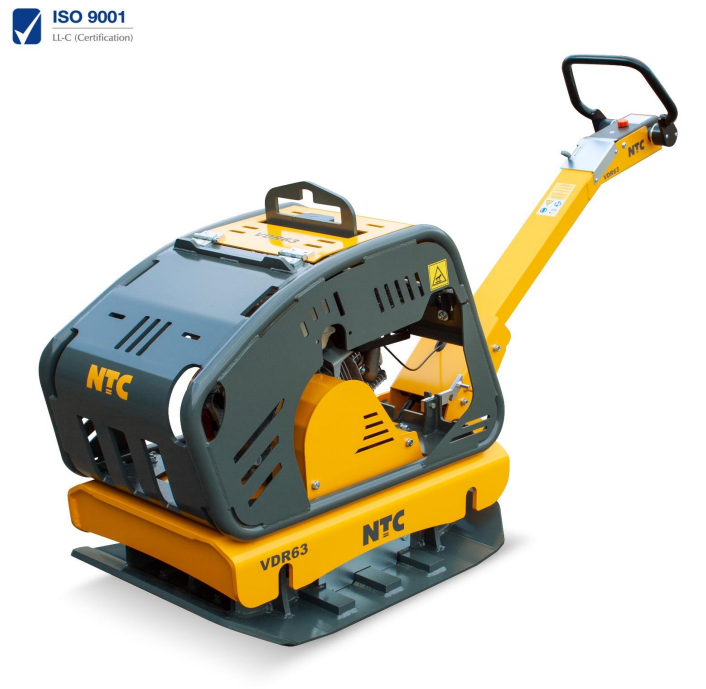

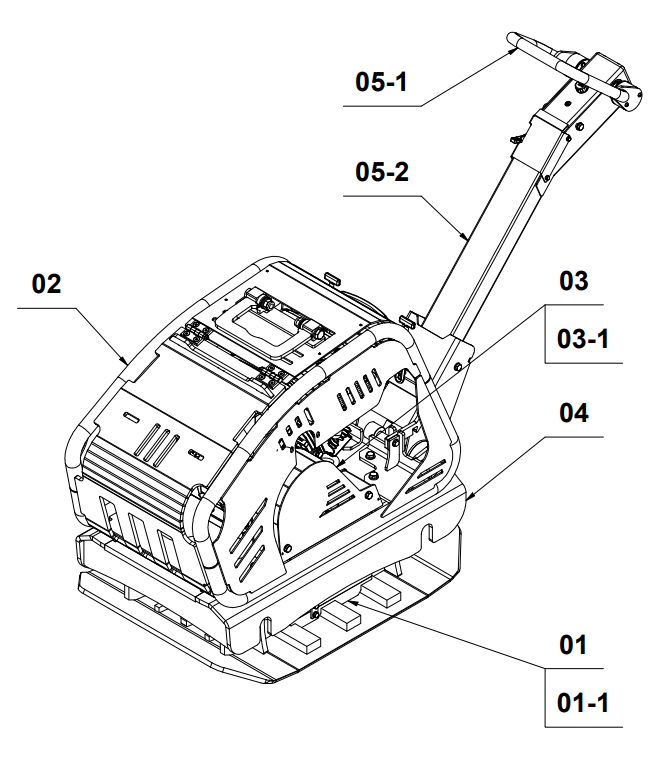

VDR63 od v.č. 3000

VDR63, VDR63E, VDR63H, VDR63HE






Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
01 10283C DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR 1 VDR 63; VDR 63E
10283B DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR 1 VDR 63HE
01-1 20226B VIBRÁTOR / VIBRATOR 1
02 20610C RÁM / FRAME 1
03 10285A POHON / DRIVE 1 VDR 63
10306A POHON / DRIVE 1 VDR 63E
10287A POHON / DRIVE 1 VDR 63HE
03-1 32294E AKUMULÁTOR / ACCUMULATOR 1 VDR 63E
32294F AKUMULÁTOR / ACCUMULATOR 1 VDR 63HE
04 20611A DESKA MOTORU / ENGINE PLATE 1
5   OVLÁDÁNÍ STROJE / MACHINE CONTROL 1
05-1 32034A OVLÁDÁNÍ / CONTROL 1
05-2 20609C RAMENO OVLÁDÁNÍ / CONTROL LEVER 1 VDR 63; VDR 63E
20609D RAMENO OVLÁDÁNÍ / CONTROL LEVER 1 VDR 63HE

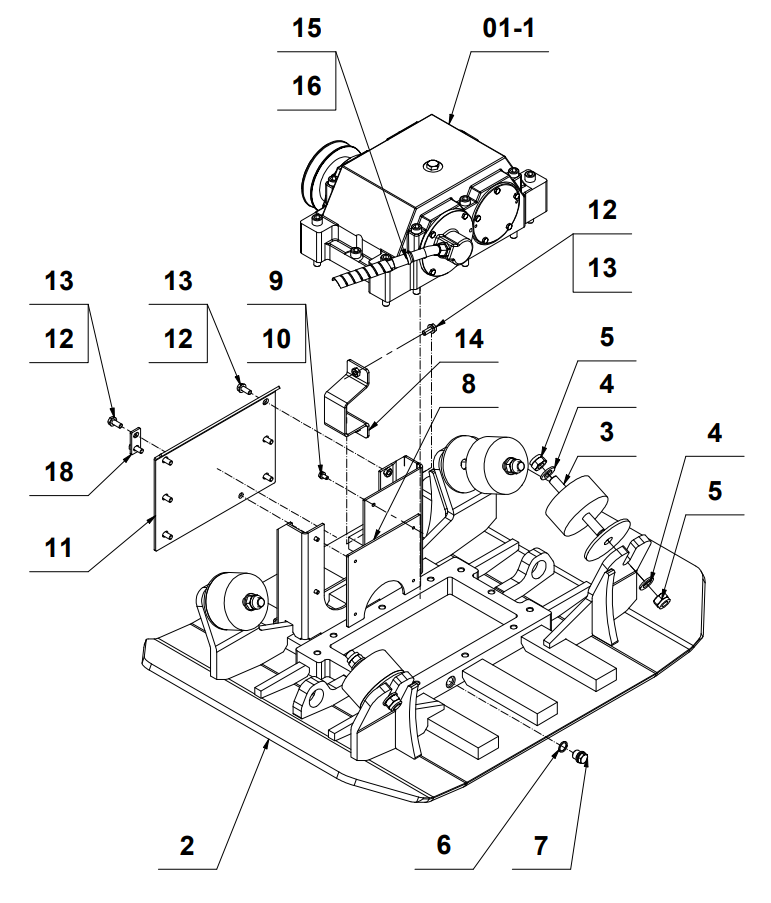

DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
01-1 20226B VIBRÁTOR / VIBRATOR 1
2 10282B DESKA SPODNÍ / BOTTOM PLATE 1
3 4236203564 GUMOKOV / RUBBER MOUNT 4
4 2125000170 PODLOŽKA / WASHER 8
5 2985000016 MATICE / NUT 8
6 3931021620 TĚSNĚNÍ / GASKET 1
7 3800000016 ZÁTKA / PLUG 1
8 42685A KRYT ZADNÍ / REAR COVER 1
9 2125000064 PODLOŽKA / WASHER 4
10 2933006012 ŠROUB / BOLT 4
11 42809A KRYT PŘEDNÍ / FRONT COVER 1
12 2933008020 ŠROUB / BOLT 10
13 2125000084 PODLOŽKA / WASHER 10
14 42700A DORAZ ŘEMENE / STOPPER 1 VDR 63; VDR 63E
42735A DORAZ ŘEMENE / STOPPER 1 VDR 63HE
15 3400000080 HADICE / HOSE 1
16 60084 PLASTOVÁ OCHRANA / PLASTIC COVER 1
17 42573B PODLOŽKA / WASHER 4
18 42787A DRŽÁK / HOLDER 1

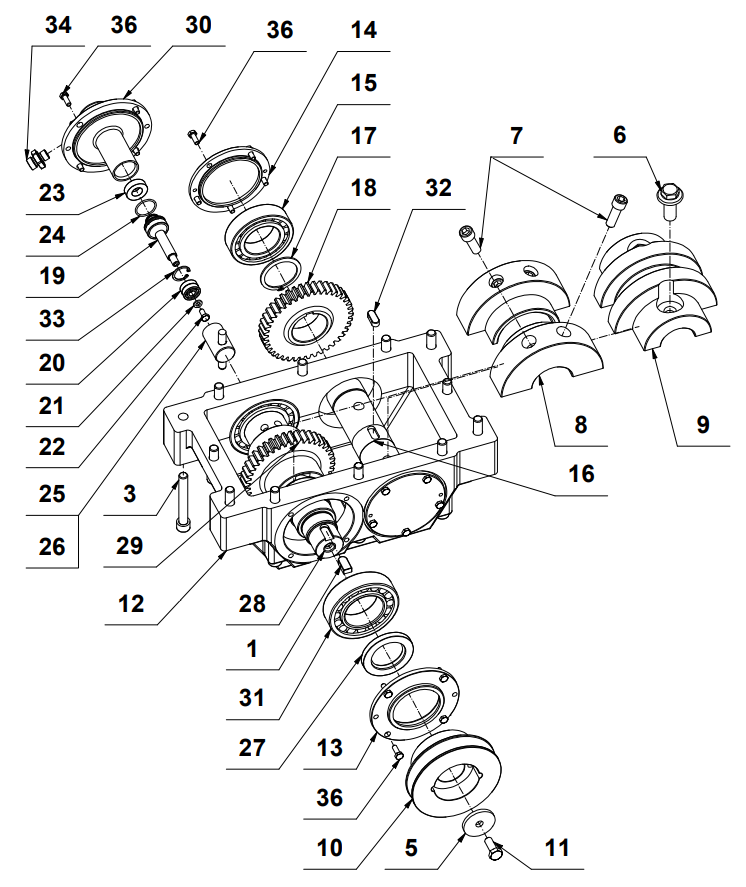

VIBRÁTOR / VIBRATOR



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 2256280825 PERO / KEY 1
2 2912012130 2 ŠROUB / BOLT 6
3 2912012090 2 ŠROUB / BOLT 4
4 2912012050 2 ŠROUB / BOLT 2
5 40656A PODLOŽKA / WASHER 1
6 2692116040 2 ŠROUB / BOLT 2
7 2912012035 ŠROUB / BOLT 4
8 30980D ZÁVAŽÍ I / WEIGHT I 2
9 30981D ZÁVAŽÍ II / WEIGHT II 2
10 30979F ŘEMENICE / PULLEY 1
11 2933010025 ŠROUB / BOLT 1
12 09-254620 SKŘÍŇ VIBRÁTORU / VIBRATOR GEARBOX 1
13 09-357374 VÍKO / COVER 1
14 08-308018 VÍKO / COVER 2
15 8200086158 LOŽISKO / BEARING 2
16 08-308013 HŘÍDEL / SHAFT 1
17 3293000050 POJISTNÝ KROUŽEK / RETAINING RING 2
18 08-308016 OZUBENÉ KOLE / COGWHEEL 1
19 08-417142 PÍST / PISTON 1
20 3110000609 LOŽISKO / BEARING 2
21 2125000064 PODLOŽKA / WASHER 1
22 2933006012 ŠROUB / BOLT 1
23 4303001508 MANŽETA / CUFF 1
24 4928002625 TĚSNĚNÍ / SEALING 1
25 08-417143 ŠOUPÁTKO / SLIDE VALVE 1
26 08-418212 KOLÍK / PIN 1
27 4104507208 GUFERO / SHAFT SEALING 1
28 09-254619 HŘÍDEL / SHAFT 1
29 08-204832 OZUBENÉ KOLO / COGWHEEL 1
30 09-357375 VÍKO / COVER 1
31 3110002211 LOŽISKO / BEARING 2
32 2256210825 PERO / KEY 1
33 3293100024 POJISTNÝ KROUŽEK / RETAINING RING 1
34 6000412810 HRDLO / SOCKET 1
35 2933012020 ŠROUB / BOLT 1
36 2933006016 ŠROUB / BOLT 18

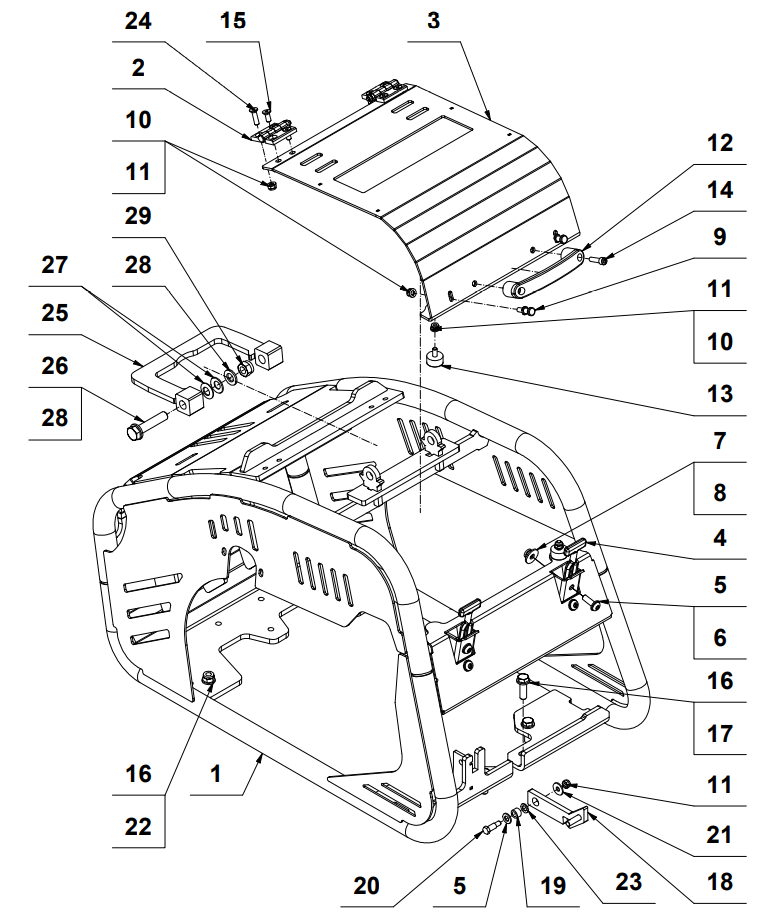

RÁM / FRAME



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20250G RÁM / FRAME 1
2 42742A PANT / HINGE 2
3 32483B KRYT / COVER 1
4 4200785018 NAPÍNÁK / TENSIONER 2
5 2125000105 PODLOŽKA / WASHER 5
6 2738010030 ŠROUB / BOLT 4
7 2902100010 PODLOŽKA / WASHER 4
8 2985000010 MATICE / NUT 4
9 42683A ČEP / PIN 2
10 2125000084 PODLOŽKA / WASHER 8
11 2985000008 MATICE / NUT 9
12 4014014032 RUKOJEŤ / HANDEL 1
13 4236203560 1 GUMOKOV / RUBBER MOUNT 2
14 2912008030 ŠROUB / BOLT 2
15 2799108020 ŠROUB / BOLT 4
16 2125000130 PODLOŽKA / WASHER 6
17 2933012040 1 ŠROUB / BOLT 4
18 42540A ARETACE RAMENA / CONTROL LEVER LOCKING 1
19 4014103034 LOŽISKO / BEARING 1
20 42383A HŘÍDEL RAMENE OVLÁDÁNÍ / CONTROL LEVER SHAFT 1
21 2902100008 PODLOŽKA / WASHER 1
22 2985000012 MATICE / NUT 2
23 4014003034 DISTANČNÍ KROUŽEK / DISTANCE RING 1
24 2799108030 ŠROUB / BOLT 4
25 32623A ZÁVĚS / LIFTING EYE 1
26 2931016075 ŠROUB / BOLT 2
27 2200000022 PRUŽINA / SPRING 4
28 2125000170 PODLOŽKA / WASHER 4
29 2985000016 MATICE / NUT 2

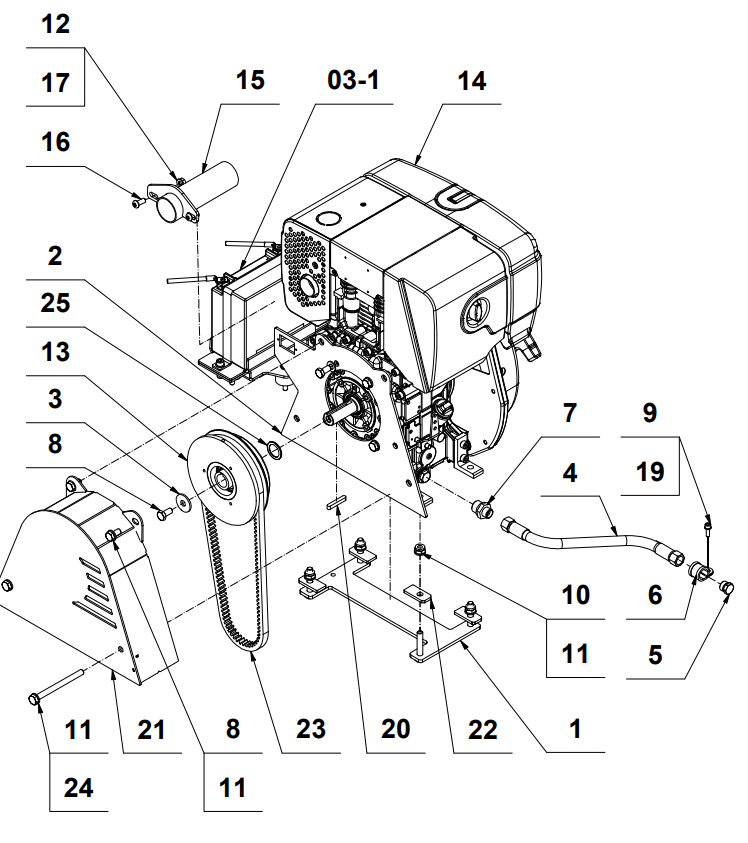

POHON HATZ / DRIVE HATZ



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
03-1 32294F AKUMULÁTOR HATZ / ACCUMULATOR HATZ 1
1 31514C DRŽÁK MOTORU E/ NGINE  HOLDER 1
2 42697A DRŽÁK KRYTU / COVER HOLDER 1
3 42035A PODLOŽKA / WASHER 1
4 3400000028 HADICE / HOSE 1
5 3800000010 ZÁTKA / PLUG 1
6 3651002220 SPONA / CLASP 1
7 6020003845 HRDLO / SOCKET 1
8 2933010020 ŠROUB / BOLT 7
9 2912006020 ŠROUB / BOLT 1
10 2985000010 MATICE / NUT 4
11 2125000105 PODLOŽKA / WASHER 12
12 2125000084 PODLOŽKA / WASHER 2
13 6000000085 SPOJKA / CLUTCH 1
14 3120010131 MOTOR / ENGINE 1
15 41971A VÝFUK / EXHAUST 1
16 2738008020 ŠROUB / BOLT 2
17 2934000008 MATICE / NUT 2
19 2125000064 PODLOŽKA / WASHER 1
20 2256287745 PERO / KEY 1
21 32512A KRYT MOTORU VENGINE COVER 1
22 42719A PODLOŽKA / WASHER 4
23 4080001023 KLÍNOVÝ ŘEMEN / V-BELT 1
24 2933010120 ŠROUB / BOLT 2
25 42808A PODLOŽKA / WASHER 1

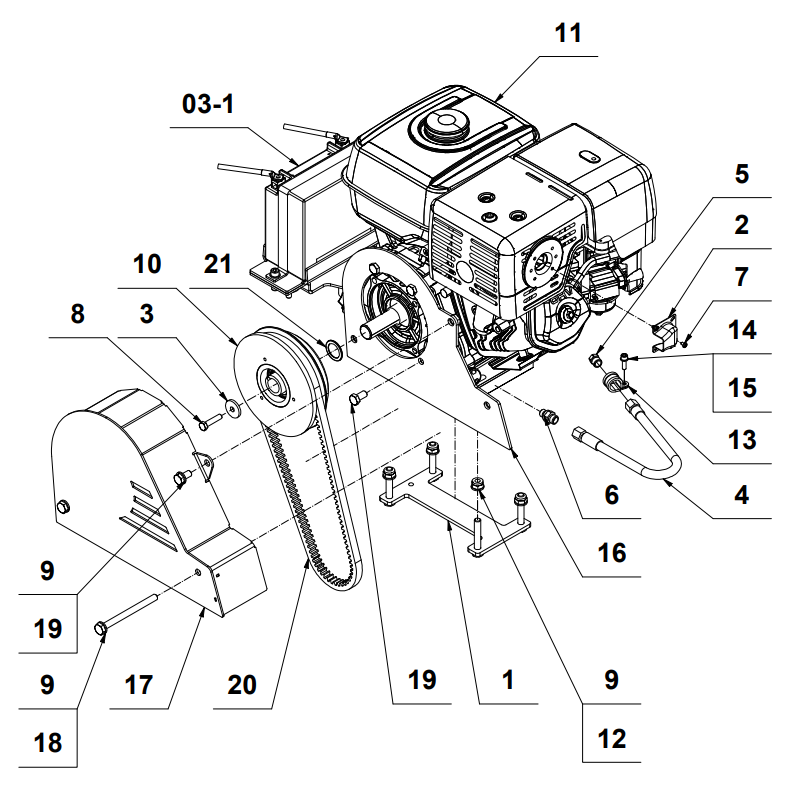

POHON HONDA / DRIVE HONDA



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
03-1 32294E AKUMULÁTOR HONDA / ACCUMULATOR HONDA 1 Pouze Only VDR 63E
1 31514C DRŽÁK MOTORU / ENGINE HOLDER 1
2 41061A DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR 1
3 40172A PODLOŽKA / WASHER 1
4 3400000022 HADICE / HOSE 1
5 3800000009 ZÁTKA / PLUG 1
6 6020003849 HRDLO / SOCKET 1
7 2798504006 ŠROUB / BOLT 2
8 2933008035 ŠROUB / BOLT 1
9 2125000105 PODLOŽKA / WASHER 7
10 6000000085 SPOJKA / CLUTCH 1
11 3120010053 MOTOR / ENGINE 1 VDR 63
3120010094 MOTOR / ENGINE 1 VDR 63E
12 2985000010 MATICE / NUT 4
13 3651002015 SPONA / CLASP 1
14 2125000064 PODLOŽKA / WASHER 1
15 2912006020 ŠROUB / BOLT 1
16 42696A PLECH MOTORU / ENGINE PLATE 1
17 32489A KRYT / COVER 1
18 2933010120 ŠROUB / BOLT 2
19 2933010020 ŠROUB / BOLT 5
20 4080001023 KLÍNOVÝ ŘEMEN / V-BELT 1
21 42808A PODLOŽKA / WASHER 1

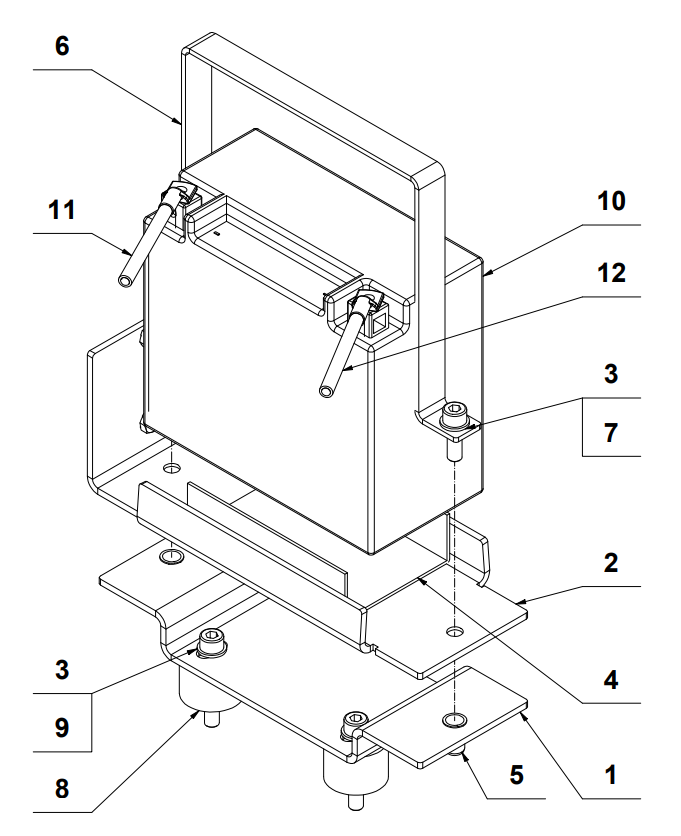

AKUMULÁTOR / ACCUMULATOR



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 32292A DRŽÁK / HOLDER 1
2 42505B PLECH / PLATE 1
3 2125000084 PODLOŽKA / WASHER 5
4 60106 PRYŽOVÁ PODLOŽKA / RUBBER WASHER 1
5 2733700001 NÝTOVACÍ MATICE / RIVET NUT 2
6 31644D DRŽÁK / HOLDER 1
7 2912008025 ŠROUB / BOLT 2
8 4236203563 GUMOKOV / RUBBER MOUNT 3
9 2912008012 ŠROUB / BOLT 3
10 6020002198 AKUMULÁTOR / ACCUMULATOR 1
11 42003A VODIČ / WIRE 1
12 42003D VODIČ / WIRE 1 VDR 52E; VDR 63E
  41978A VODIČ / WIRE 1 VDR 52HE; VDR 63HE

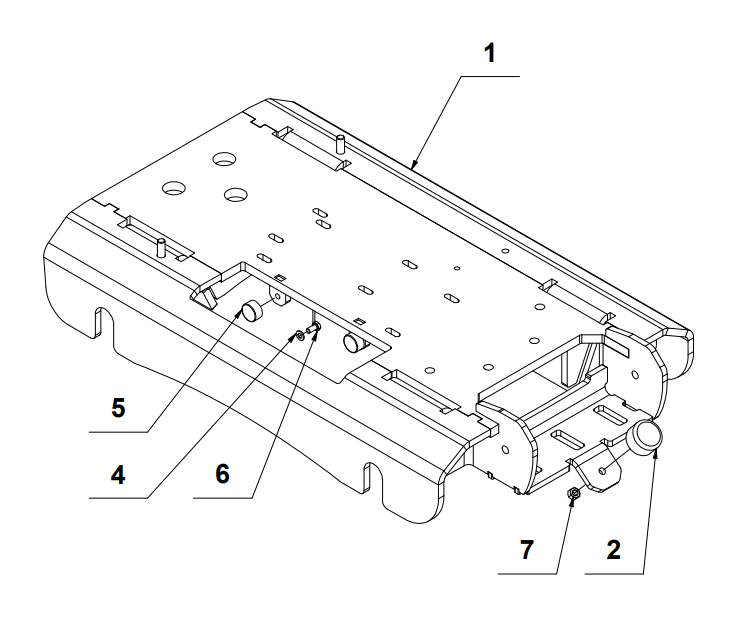

DESKA MOTORU / ENGINE PLATE



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 20608A DESKA MOTORU / ENGINE PLATE 1
2 4206450000 GUMOKOV / RUBBER MOUNT 1
4 2125000084 PODLOŽKA / WASHER 2
5 4236203561 GUMOKOV / RUBBER MOUNT 2
6 2933008016 ŠROUB / BOLT 2
7 2934000010 MATICE / NUT 1

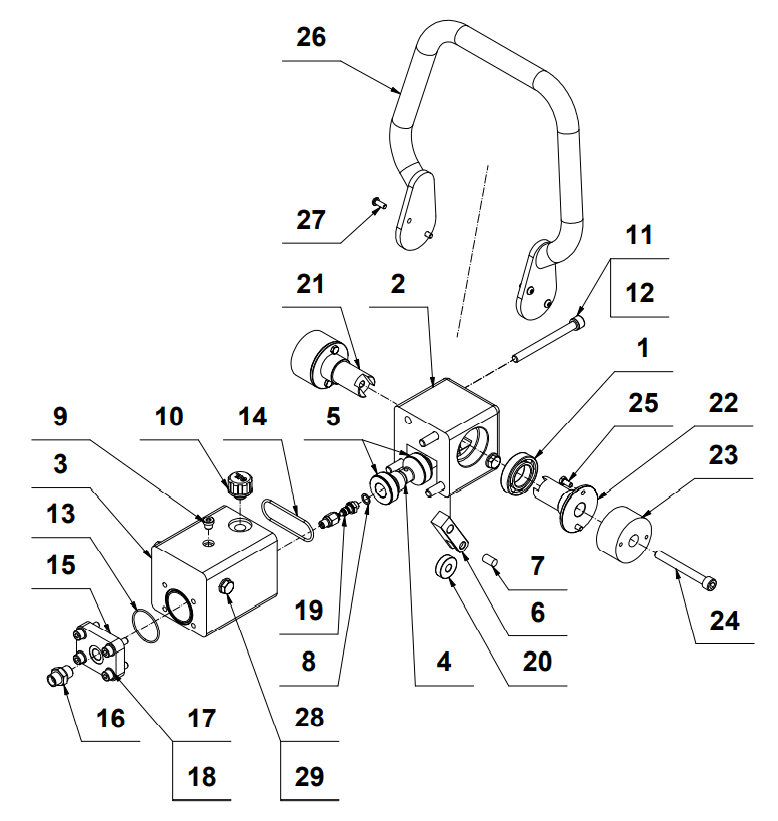

OVLÁDÁNÍ / CONTROL



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 3110006006 LOŽISKO / BEARING 2
2 31400B TĚLESO II / BODY II 1
3 31399B TĚLESO I / BODY I 1
4 31401B PÍST / PISTON 1
5 4302504010 MANŽETA / CUFF 2
6 41777B PÁKA / LEVER 1
7 2220001016 KOLÍK / PIN 1
8 3931011014 KROUŽEK / RING 1
9 3800000014 ZÁTKA / PLUG 1
10 4014014031 ZÁTKA / PLUG 1
11 2912010110 ŠROUB / BOLT 4
12 2798000010 PODLOŽKA / WASHER 4
13 4928004402 O-KROUŽEK / O-RING 1
14 4928106403 O-KROUŽEK / O-RING 1
15 41774B DESKA TĚSNÍCÍ / SEALING PLATE 1
16 600040558A HRDLO / SOCKET 1
17 2125000084 PODLOŽKA / WASHER 4
18 2912008030 ŠROUB / BOLT 4
19 42069A ZPĚTNÝ VENTIL / CHECK VALVE 1
20 42380A KROUŽEK / RING 1
21 41776B ČEP II / PIN II 1
22 41775B ČEP I / PIN I 1
23 42000106101 GUMOKOV / RUBBER MOUNT 2
24 2912010090 ŠROUB / BOLT 1
25 2933006012 ŠROUB / BOLT 4
26 31395C DRŽADLO / HANDLE 1
27 2738006016 ŠROUB / BOLT 4
28 2933010030 ŠROUB / BOLT 4
29 2125000105 PODLOŽKA / WASHER 4

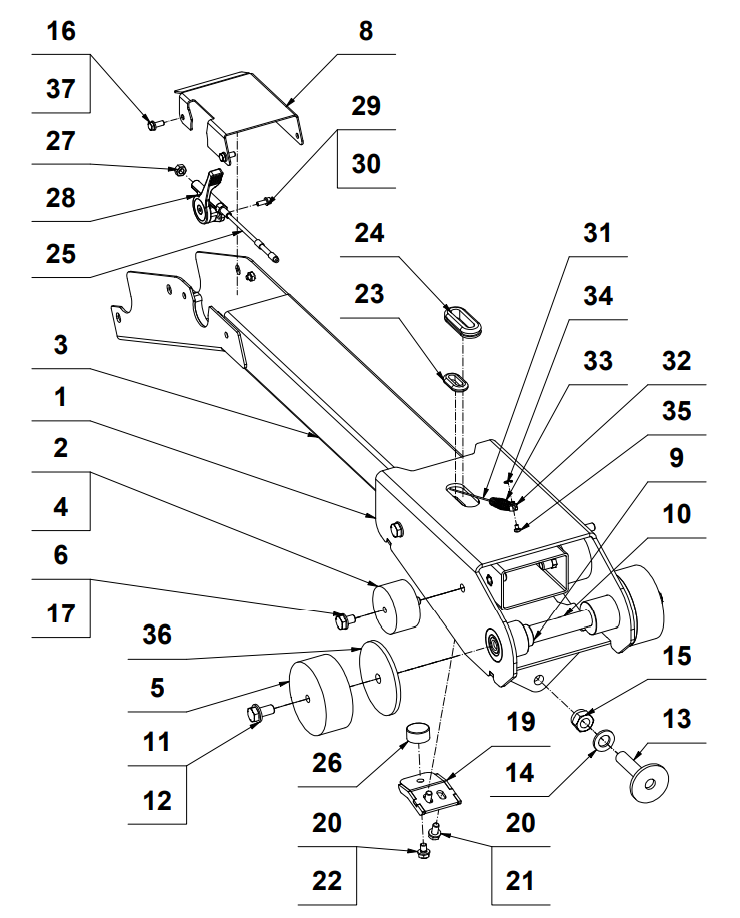

RAMENO OVLÁDÁNÍ / CONTROL LEVER



Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
1 32481B ULOŽENÍ MADLA / CONTROL LEVER MOUNTING 1
2 4232124284 GUMOKOV / RUBBER MOUNT 4
3 20607C RAMENO OVLÁDÁNÍ / CONTROL LEVER 1
4 2733700002 NÝTOVACÍ MATICE / RIVET NUT 4
5 4236202280 GUMOKOV / RUBBER MOUNT 2
6 2125000105 PODLOŽKA / WASHER 4
8 32486B KRYT / COVER 1
9 4014014034 POUZDRO / HOUSING 2
10 42692B ČEP / PIN 1
11 2125000130 PODLOŽKA / WASHER 2
12 2933012025 ŠROUB / BOLT 2
13 41747B ŠROUB / BOLT 1
14 2125000170 PODLOŽKA / WASHER 1
15 2985000016 MATICE / NUT 1
16 2933006016 ŠROUB / BOLT 4
17 2933010016 ŠROUB / BOLT 4
19 42723A DORAZ  SILENTBLOKU / STOPPER 1
20 2125000084 PODLOŽKA / WASHER 3
21 2933008016 ŠROUB / BOLT 2
22 2933008012 ŠROUB / BOLT 1
23 4102203602 PRŮCHODKA / GROMMET 1
24 4102238047 PRŮCHODKA / GROMMET 1
25 41951D BOWDEN / BOWDEN 1
26 4236203561 GUMOKOV / RUBBER MOUNT 1
27 2934008075 MATICE / NUT 1
28 6000000309 PÁKA PLYNU / THROTTLE LEVER 1
29 2125000053 PODLOŽKA / WASHER 2
30 2912005014 ŠROUB / BOLT 2
31 3510000015 LANKO PLYNU / THROTTLE LEVER CABEL 1
32 41238A MATICE / NUT 1 Pouze / Only VDR 63; VDR 63E
33 2200000006 PRUŽINA / SPRING 1 Pouze / Only VDR 63; VDR 63E
34 3292900005 POJISTNÝ KROUŽEK / RETAINING RING 1 Pouze / Only VDR 63; VDR 63E
35 2798504006 ŠROUB / BOLT 1 Pouze / Only VDR 63; VDR 63E
36 42824A PODLOŽKA / WASHER 2
37 2125000064 PODLOŽKA / WASHER 4
