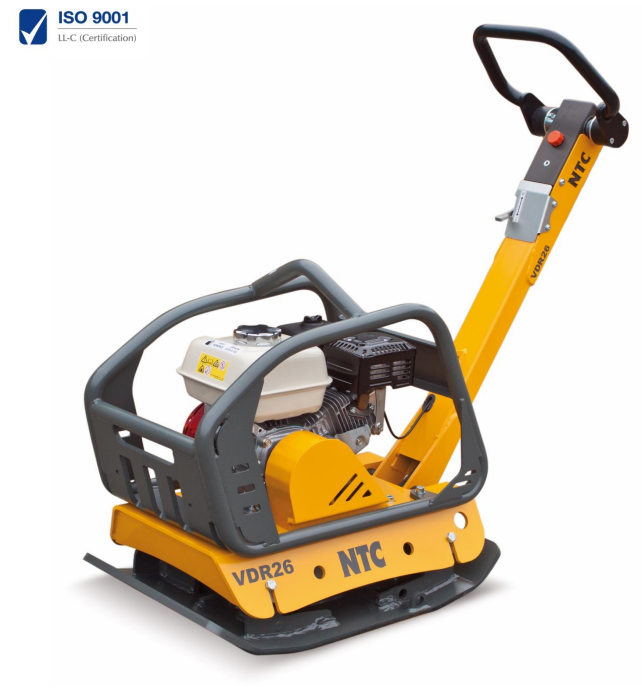

VDR22, 26

VDR22; VDR26; VDR26H

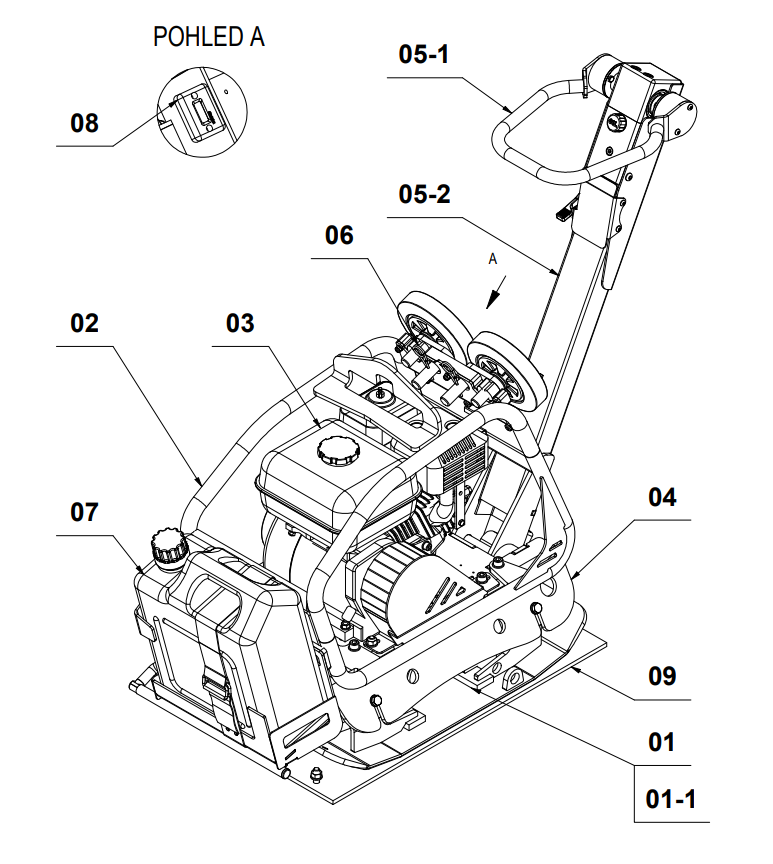

Pozice Číslo dílu Název dílu Počet ks Poznámka
Position Part number Part name Quantity Note
01 10040A DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR 1 VDR 22
10041A DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR 1 VDR 26; VDR 26H
01-1 6000000117 VIBRÁTOR / VIBRATOR 1 VDR 22
6000000108 VIBRÁTOR / VIBRATOR 1 VDR 26; VDR 26H
02 31159A RÁM / FRAME 1 VDR 22
31182A RÁM / FRAME 1 VDR 26
31415B RÁM / FRAME 1 VDR 26H
03 10037B POHON / DRIVE 1 VDR 22
10042B POHON / DRIVE 1 VDR 26
10054A POHON / DRIVE 1 VDR 26H
04 31177A DESKA MOTORU / ENGINE PLATE 1 VDR 22
31178A DESKA MOTORU / ENGINE PLATE 1 VDR 26
31194A DESKA MOTORU / ENGINE PLATE 1 VDR 26H
05   OVLÁDÁNÍ STROJE / MACHINE CONTROL 1
05-1 20131B OVLÁDÁNÍ / CONTROL 1
05-2 10038C RAMENO OVLÁDÁNÍ / CONTROL LEVER 1 VDR 22; VDR 26
10061B RAMENO OVLÁDÁNÍ / CONTROL LEVER 1 VDR 26H
Příslušenství / Accessories
06 32381A PODVOZEK / UNDERCARRIAGE 1
07 20168A KROPENÍ / SPRINKLING 1 VDR22
20171A KROPENÍ / SPRINKLING 1 VDR 26; VDR 26H
08 6000000296 POČÍTADLO MOTOHODIN / HOUR METER 1 Motor HONDA / Engine HONDA
08-1 2912003010 ŠROUB / BOLT 1
08-2 2934000003 MATICE / NUT 1
08-3 2125000032 PODLOŽKA / WASHER 1
09 31263A TLUMÍCÍ DESKA / DAMPING PLATE 1 VDR 22
31198A TLUMÍCÍ DESKA / DAMPING PLATE 1 VDR 26; VDR 26H

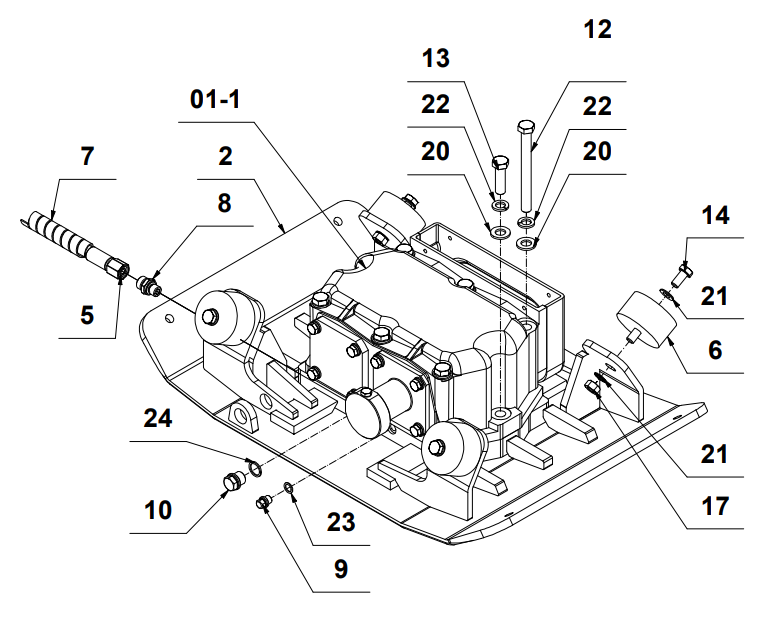

 DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
01-1 6000000117 VIBRÁTOR / VIBRATOR 1 VDR 22
6000000108 VIBRÁTOR / VIBRATOR 1 VDR 26; VDR 26H
2 10062A DESKA SPODNÍ / BOTTOM PLATE 1 VDR 22
10044A DESKA SPODNÍ / BOTTOM PLATE 1 VDR 26; VDR 26H
5 3400000036 HADICE / HOSE 1
6 4232124284 SILEMBLOK / RUBBER MOUNT 4
7 60084 PLASTOVÁ OCHRANA / PLASTIC COVER 1
8 6000412810 HRDLO / SOCKET 1
9 3800000015 ZÁTKA / PLUG 1
10 3800000016 ZÁTKA / PLUG 1
12 2931012120 1 ŠROUB / BOLT 6
13 2933012040 1 ŠROUB / BOLT 2
14 2933010020 ŠROUB / BOLT 4
15 2912006035 ŠROUB / BOLT 5
17 2934000010 MATICE / NUT 4
20 2125000130 PODLOŽKA / WASHER 8
21 2125000105 PODLOŽKA / WASHER 8
22 2127000012 PODLOŽKA / WASHER 8
23 3931021014 TĚSNĚNÍ / GASKET 1
24 3931021620 TĚSNĚNÍ / GASKET 1

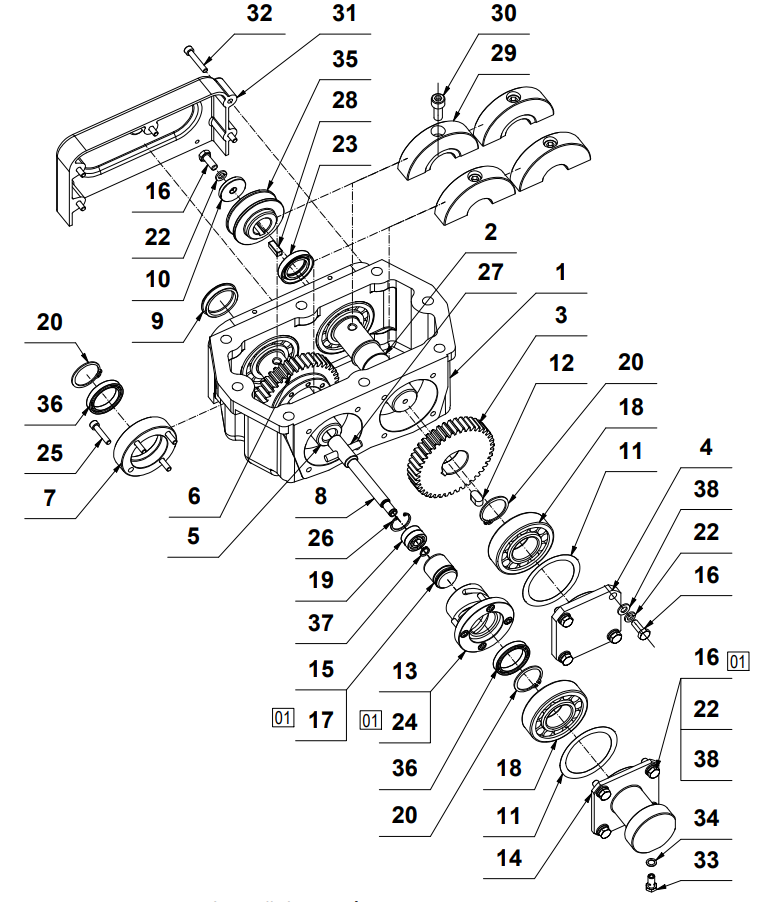

VIBRÁTOR / VIBRATOR

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 GE-VIB-01 SKŘÍŇ PŘEVODOVKY VIBRÁTORU / VIBRATOR GEARBOX
2 GE-VIB-04 A HŘÍDEL / SHAFT
3 GE-VIB-06A OZUBENÉ KOLO I / COGWHEEL I
4 GE-VIB-03 VÍČKO / COVER
5 GE-VIB-05A HŘÍDEL / SHAFT
6 GE-VIB-07A OZUBENÉ KOLO II / COGWHEEL II
7 GE-VIB-09 SVĚRNÝ KROUŽEK / RING - CLAMP
8 41811A TLAČNÁ TYČKA / PUSHING ROD
9 GE-VIB-17 ZÁTKA / PLUG
10 41793A PODLOŽKA ŘEMENICE / PULLEY WASHER
11 2988638001 DISTANČNÍ PODLOŽKA / DISTANCE RING
12 41785A PERO / KEY
13 GE-VIB-08B POUZDRO S DRÁŽKAMI / HOUSING WITH GROOVES
14 GE-VIB-02A VÁLEC / CYLINDER
15 GE-VIB-12A PÍST / PISTON
16 2933008020 ŠROUB / BOLT
17 4303002206 2 MANŽETA / CUFF
18 3110036307 LOŽISKO / BEARING   VDR 20; VDR 22
3110030307 LOŽISKO / BEARING   VDR 26; VDR 26H
19 3110006000 LOŽISKO / BEARING
20 3293000035 POJISTNÝ KROUŽEK / RETAINING RING
22 2127000008 PODLOŽKA / WASHER
23 4102804508 GUFERO / SHAFT SEALING
24 2912006020 2 ŠROUB / BOLT
25 2912006030 2 ŠROUB / BOLT 4
26 3293100026 POJISTNÝ KROUŽEK / RETAINING RING 1
27 GE-VIB-18 JEHLA / NEEDLE 1
28 41812A PERO / KEY 1
29 GE-VIB-10-(22) ZÁVEŽÍ / WEIGHT 4 VDR 20; VDR 22
GE-VIB-10-(26) ZÁVAŽÍ / WEIGHT 1 VDR 26; VDR 26H
30 2912010025 2 ŠROUB / BOLT 4
31 GE-VIB-45 KRYT / COVER 1
32 2912006035 ŠROUB / BOLT 5
33 3800000017 ŠROUB / BOLT 1
34 3931020812 KROUŽEK CU / RING CU 1
35 41808A ŘEMENICE / PULLEY 1
36 3110006807 LOŽISKO / BEARING 2
37 3293000010 POJISTNÝ KROUŽEK / RETAINING RING 1
38 2125000084 PODLOŽKA / WASHER 8

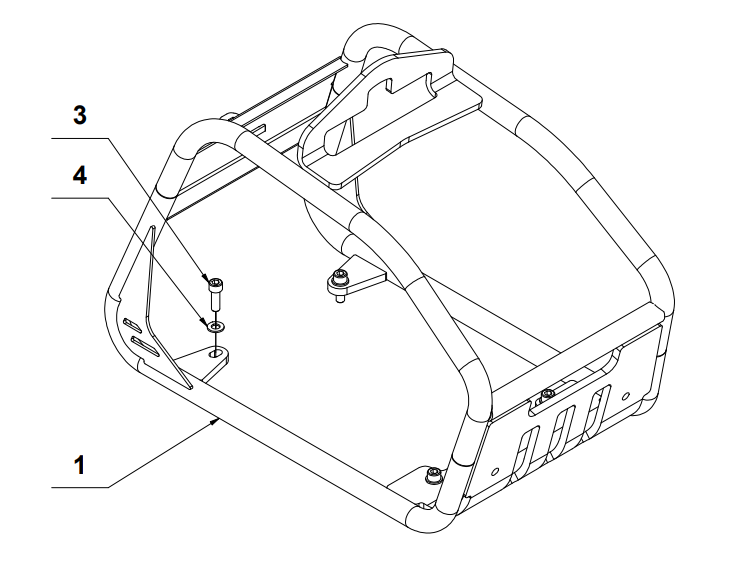

RÁM / FRAME

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 20134A RÁM / FRAME 1 VDR 22
20141A RÁM / FRAME 1 VDR 26
20155B RÁM / FRAME 1 VDR 26H
4 2125000105 PODLOŽKA / WASHER 4
3 2912010030 ŠROUB / BOLT 4

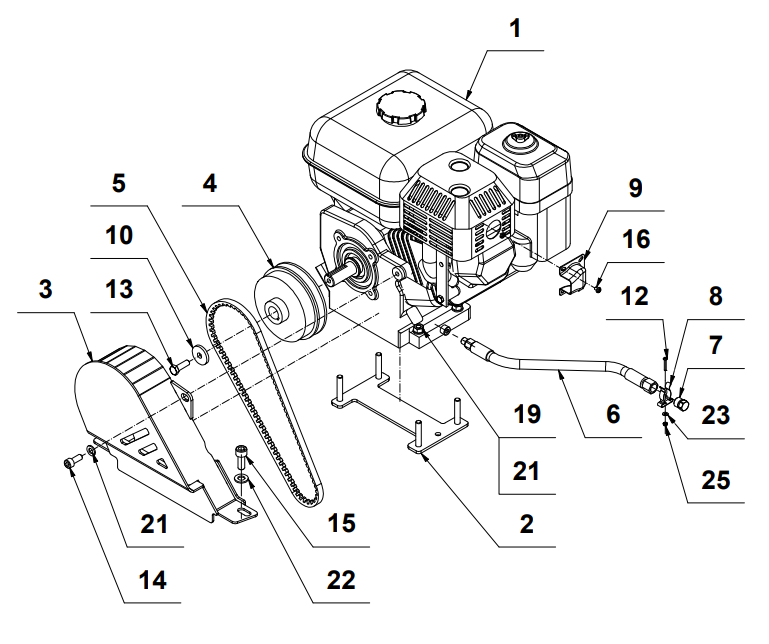

POHON HONDA / DRIVE HONDA

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 3120010030 MOTOR / ENGINE 1 VDR 22
3120010031 MOTOR / ENGINE 1 VDR 26; VDR 32
2 31172B DRŽÁK MOTORU / ENGINE HOLDER 1
3 31168A KRYT / COVER 1 VDR 22
31190A KRYT / COVER 1 VDR 26; VDR 32
4 6000000118 SPOJKA / CLUTCH 1
5 4080000750 KLÍNOVÝ ŘEMEN / V-BELT 1 VDR 22
4080000763 KLÍNOVÝ ŘEMEN / V-BELT 1 VDR 26
4080000813 KLÍNOVÝ ŘEMEN / V-BELT 1 VDR 32
6 3400000022 HADICE / HOSE 1 VDR 22
3400000034 HADICE / HOSE 1 VDR 26; VDR 32
7 3800000009 ZÁTKA / PLUG 1
8 3619603013 SPONA / CLASP 1
9 41061A DEFLEKTOR VÝFUKU / EXHAUST DEFLECTOR 1
10 40172A PODLOŽKA / WASHER 1
12 2738003020 ŠROUB / BOLT 1
13 2933008025 ŠROUB / BOLT 1
14 2912008020 ŠROUB / BOLT 1
15 2912010025 ŠROUB / BOLT 1
16 2798504006 ŠROUB / BOLT 2
18 2934000010 MATICE / NUT 1
19 2934000008 MATICE / NUT 4
21 2125000084 PODLOZKA / WASHER 5
22 2125000105 PODLOŽKA / WASHER 2
23 2125000032 PODLOŽKA / WASHER 1
25 2985000003 MATICE / NUT 1
26 42587A PODLOŽKA / WASHER 1

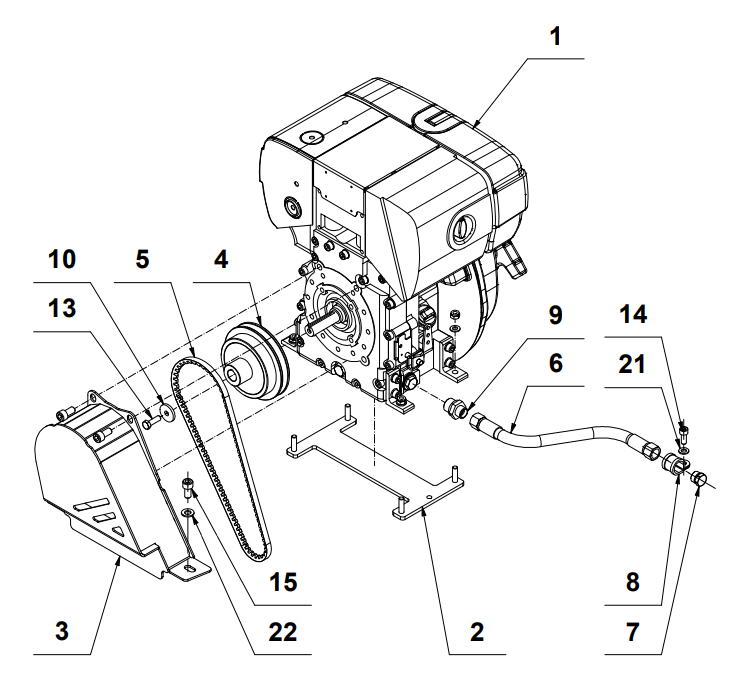

POHON HATZ / DRIVE HATZ

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 3120010034 MOTOR / ENGINE 1
2 31407A DRŽÁK MOTORU VENGINE HOLDER 1
3 31403A KRYT / COVER 1
4 6000000064 SPOJKA / CLUTCH 1
5 4080000813 KLÍNOVÝ ŘEMEN / V-BELT 1 VDR 26H
4080000875 KLÍNOVÝ ŘEMEN / V-BELT 1 VDR 32H
6 3400000035 HADICE / HOSE 1
7 3800000010 ZÁTKA / PLUG 1
8 3651002220 SPONA / CLASP 1
9 6020003845 HRDLO / SOCKET 1
10 40172A PODLOŽKA / WASHER 1
13 2933516UNF ŠROUB / BOLT 1
14 2912008020 ŠROUB / BOLT 1
15 2912010020 ŠROUB / BOLT 3
18 2934000010 MATICE / NUT 1
19 2985000008 MATICE / NUT 4
21 2125000084 PODLOŽKA / WASHER 5
22 2125000105 PODLOŽKA / WASHER 2

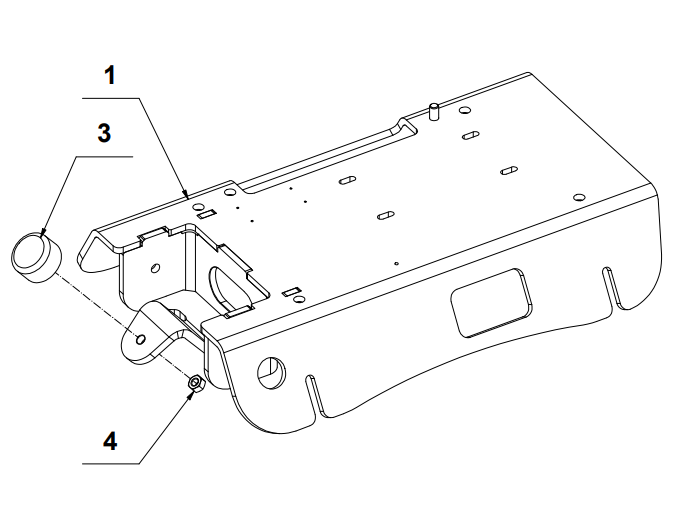

DESKA MOTORU / ENGINE PLATE

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 20133B DESKA MOTORU / ENGINE PLATE 1 VDR 22
20139B DESKA MOTORU / ENGINE PLATE 1 VDR 26
20148A DESKA MOTORU / ENGINE PLATE 1 VDR 26H
31456B DESKA MOTORU / ENGINE PLATE 1 VDR 32
31478B DESKA MOTORU E/ NGINE PLATE 1 VDR 32H
3 4206450000 GUMOKOV / RUBBER MOUNT 1
4 2934000010 MATICE / NUT 1

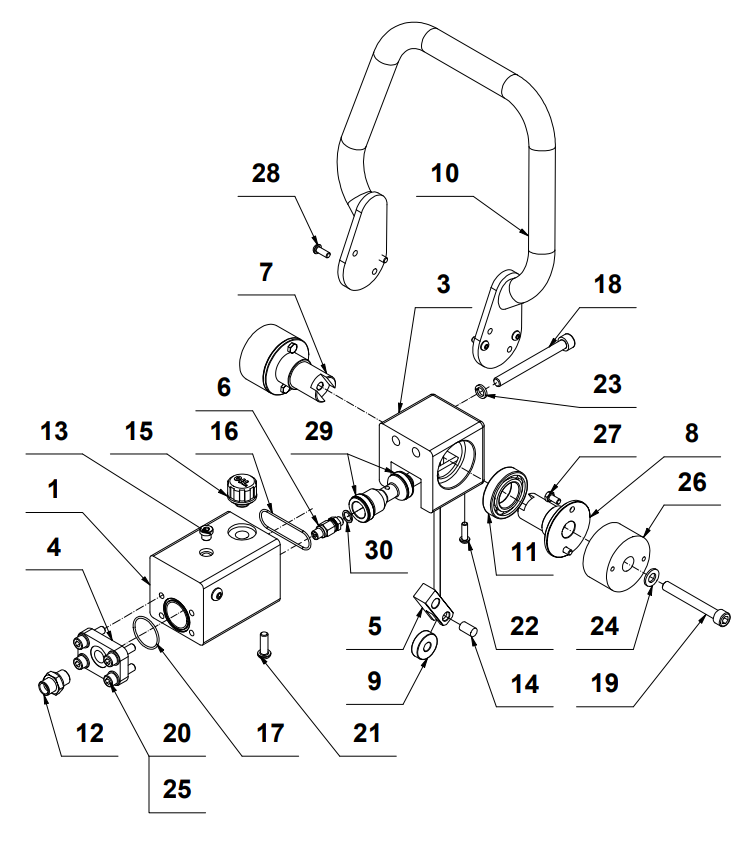

OVLÁDÁNÍ / CONTROL

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 31153A TĚLESO I / BODY I 1
2 31152A PÍST / PISTON 1
3 31154A TĚLESO II / BODY II 1
4 41720A DESKA TĚSNÍCÍ / SEALING PLATE 1
5 41719A PÁKA / LEVER 1
6 42069A ZPĚTNÝ VENTIL / CHECK VALVE 1
7 41721B ČEP II / PIN II 1
8 41722B ČEP I / PIN I 1
9 42380A KROUŽEK / RING 1
10 31155C DRŽADLO / HANDLE 1
11 3110006006 LOŽISKO / BEARING 2
12 600040558A HRDLO / SOCKET 1
13 3800000014 ZÁTKA / PLUG 1
14 2220001016 KOLÍK / PIN 1
15 4014014031 ZÁTKA / PLUG 1
16 4928105302 O-KROUŽEK / O-RING 1
17 4928003402 O-KROUŽEK / O-RING 1
18 2912010100 ŠROUB / BOLT 2
19 2912010080 ŠROUB / BOLT 1
20 2912008030 ŠROUB / BOLT 4
21 2738008025 ŠROUB / BOLT 4
22 2738006020 ŠROUB / BOLT 2
23 2798000010 PODLOŽKA / WASHER 2
24 2125000105 PODLOŽKA / WASHER 1
25 2125000084 PODLOŽKA / WASHER 4
26 42000106101 GUMOKOV / RUBBER MOUNT 2
27 2933006012 ŠROUB / BOLT 4
28 2799106016 ŠROUB / BOLT 4
29 4303002206 MANŽETA / RUBBER CUFF 2
30 3931011014 KROUŽEK / RING 1

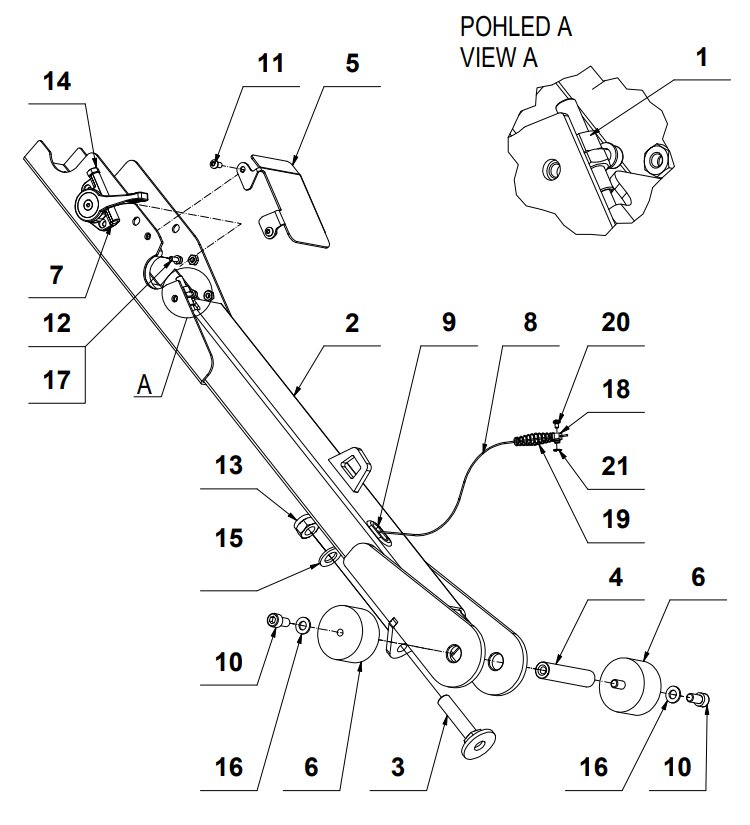

RAMENO OVLÁDÁNÍ / CONTROL LEVER

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 41743A BOWDEN / BOWDEN 1 VDR22; VDR 26; VDR 32
41797A BOWDEN / BOWDEN 1 VDR 26H; VDR 32H
2 20138C RAMENO OVLÁDÁNÍ / CONTROL LEVER 1
3 41747A ŠROUB DORAZOVÝ / STOP BOLT 1
4 41748A ČEP OJ / DRAWBAR PIN 1
5 31176B KRYT / COVER 1
6 4232124286 GUMOKOV / RUBBER MOUNT 2
7 6000000309 PÁKA PLYNU / THROTTLE LEVER 1
8 600041745A LANKO PLYNU  / THROTTLE LEVER CABLE 1
9 4102203602 PRŮCHODKA / GROMMET 1
10 2912010020 ŠROUB / BOLT 2
11 2738006012 ŠROUB / BOLT 4
12 2912005014 ŠROUB / BOLT 2
13 2985000016 MATICE / NUT 1
14 2934008075 MATICE / NUT 2
15 2125000170 PODLOŽKA / WASHER 1
16 2125000105 PODLOŽKA / WASHER 2
17 2125000053 PODLOŽKA / WASHER 2
18 41238A MATICE / NUT 1 VDR 22; VDR 26; VDR 32
19 2200000006 PRUŽINA / SPRING 1 VDR 22; VDR 26; VDR 32
20 2798504006 ŠROUB / BOLT 1 VDR 22; VDR 26; VDR 32
21 3292900005 POJISTNÝ KROUŽEK / RETAINING RING 1 VDR 22; VDR 26; VDR 32

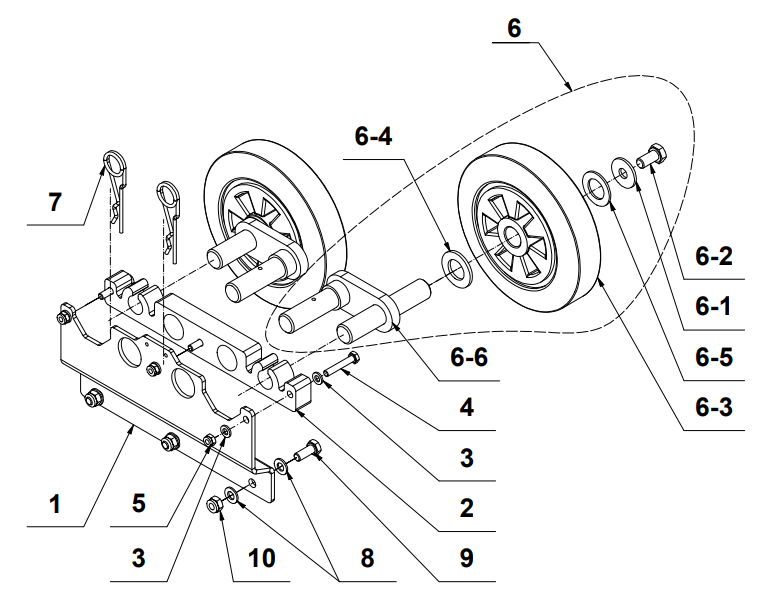

PODVOZEK / UNDERCARRIAGE

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 32379A PLECH / PLATE 1
2 32380A DRŽÁK / HOLDER 1
3 2125000064 PODLOŽKA / WASHER 6
4 2933006035 ŠROUB / BOLT 3
5 2985000006 MATICE / NUT 3
6 31200C KOLO / WHEEL 2
6-1 2902100010 PODLOŽKA / WASHER 1
6-2 2933010020 ŠROUB / BOLT 1
6-3 3180180214 KOLO / WHEEL 1
6-4 2125000210 PODLOŽKA / WASHER 1
6-5 600040412A PODLOŽKA / WASHER 1
6-6 41763B RAMENO / ARM 1
7 2200000012 ZÁVLAČKA / SPLIT PIN 2
8 2125000084 PODLOŽKA / WASHER 6
9 2933008020 ŠROUB / BOLT 3
10 2985000008 MATICE / NUT 3

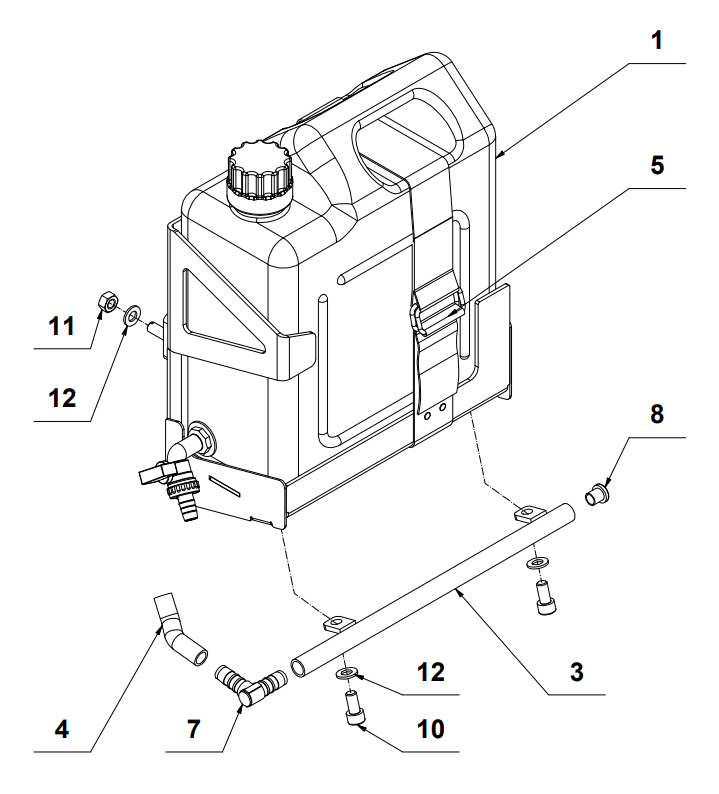

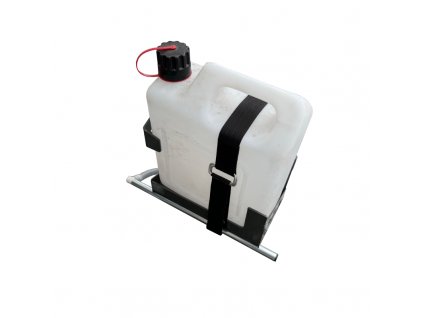

KROPENÍ / SPRINKLING

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 40813A NÁDRŽ / TANK 1
2 31437A DRŽÁK NÁDRŽE / TANK HOLDER 1
3 31436A TRUBKA / TUBE 1 VDR 22
31447A TRUBKA / TUBE 1 VDR 26; VDR 26H
31467A TRUBKA / TUBE 1 VDR 32; VDR 32H
4 60090 HADICE / HOSE 1 VDR 22
60091 HADICE / HOSE 1 VDR 26; VDR 26H
60092 HADICE / HOSE 1 VDR 32; VDR 32H
5 31442A POPRUH / STRAP 1
7 4014014010 KOLENO / SOCKET 1
8 4014085034 ZÁTKA / PLUG 1
9 6100000014 NÝT / RIVET 4
10 2912010020 ŠROUB / BOLT 2
11 2934000010 MATICE / NUT 2
12 2125000105 PODLOŽKA / WASHER 4

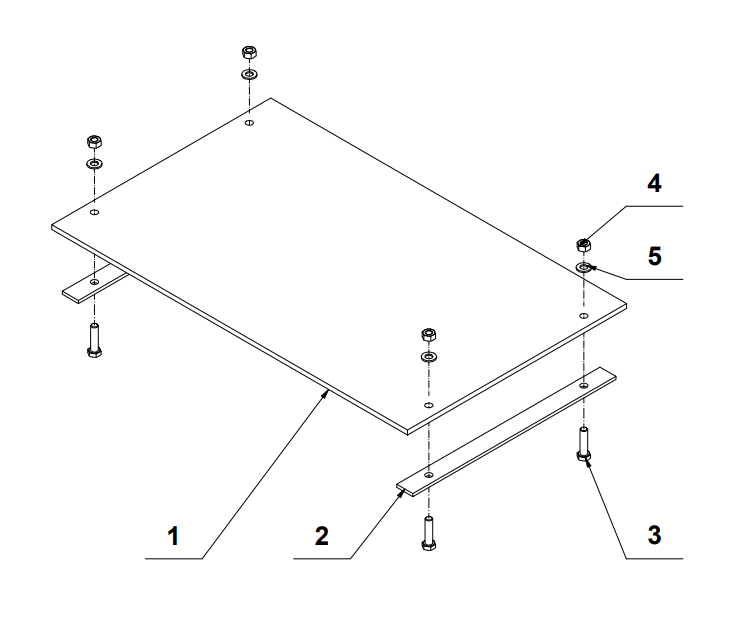

TLUMÍCÍ DESKA / DAMPING PLATE

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 4013100007 DESKA TLUMÍCÍ / DAMPING PLATE 1 VDR 22
4013100012 DESKA TLUMÍCÍ / DAMPING PLATE 1 VDR 26; VDR 26H
4013100014 DESKA TLUMÍCÍ / DAMPING PLATE 1 VDR 32; VDR 32H
2 41011A PŘÍLOŽKA / PLATE 2
3 2933010040 ŠROUB / BOLT 4
4 2934000010 MATICE / NUT 4
5 2125000105 PODLOŽKA / WASHER 4
