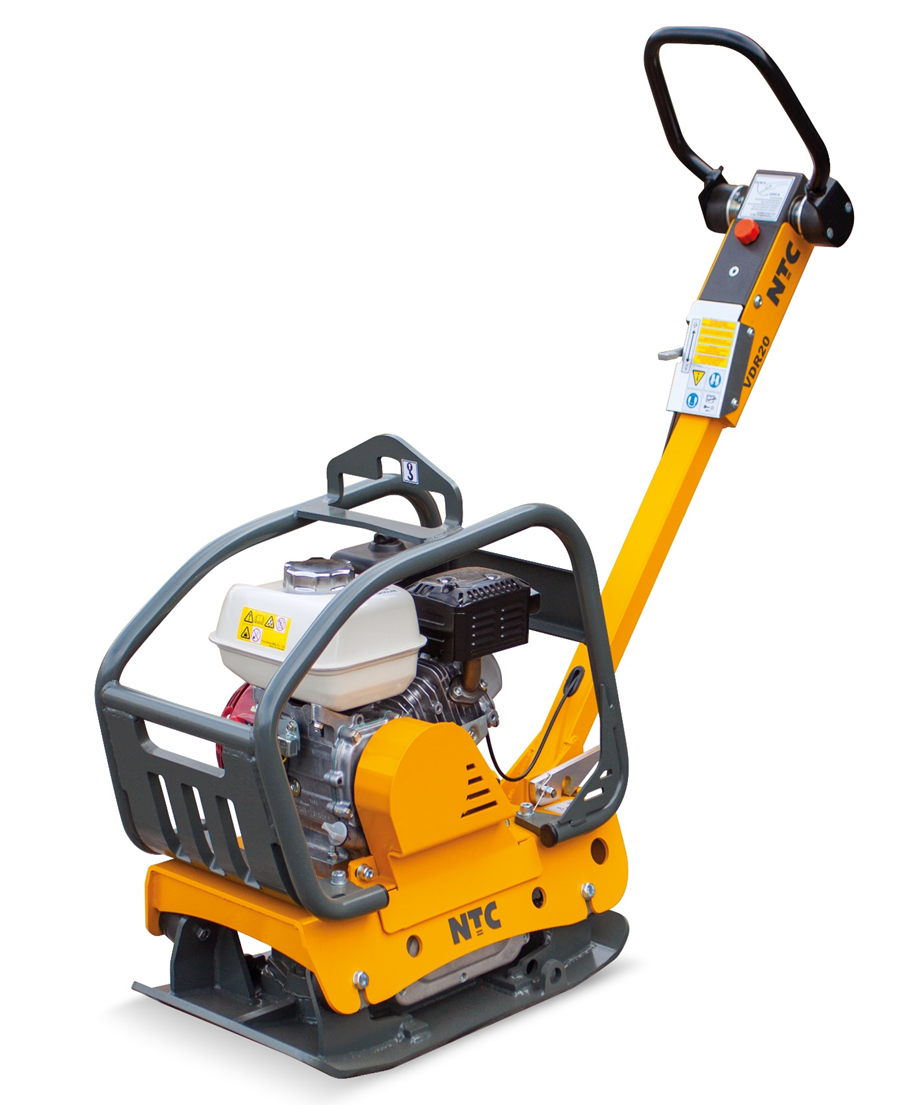

VDR20
VDR20

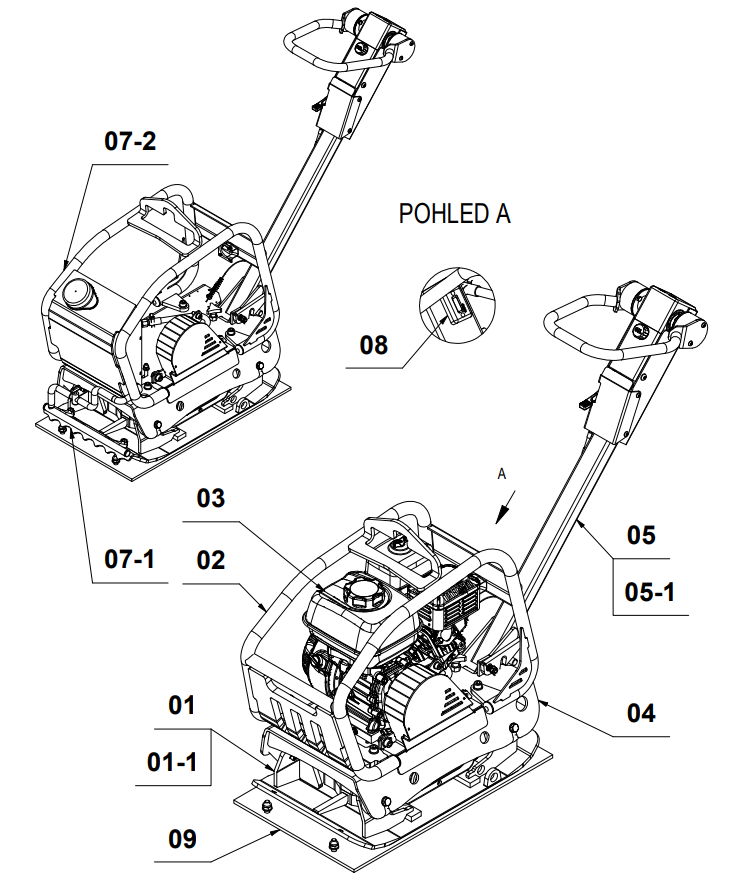

Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
01 | 32452A | DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR | 1 | |
01-1 | 6000000117 | VIBRÁTOR / VIBRATOR | 1 | |
02 | 32455A | RÁM / FRAME | 1 | |
03 | 32456A | POHON / DRIVE | 1 | |
04 | 32454A | DESKA MOTORU / ENGINE PLATE | 1 | |
05 | 32450A | RAMENO OVLÁDÁNÍ / CONTROL LEVER | 1 | |
05-1 | 32450A | OVLÁDÁNÍ / CONTROL | 1 | |
Příslušenství / Accessories | ||||
06 | 31200C | PODVOZEK / UNDERCARRIAGE | 2 | |
07 | SYSTÉM KROPENÍ / SPRINKLING SYSTEM | 1 | ||
07-1 | 32553A | KROPENÍ / SPRINKLING | 1 | |
07-2 | 32554A | RÁM S NÁDRŽÍ / FRAME WITH TANK | 1 | |
08 | 6000000296 | POČÍTADLO MOTOHODIN / HOUR METER | 1 | |
08-1 | 2912003010 | ŠROUB / BOLT | 1 | |
08-2 | 2934000003 | MATICE/ NUT | 1 | |
08-3 | 2125000032 | PODLOŽKA / WASHER | 1 | |
09 | 32544A | TLUMÍCÍ DESKA / DAMPING PLATE | 1 |

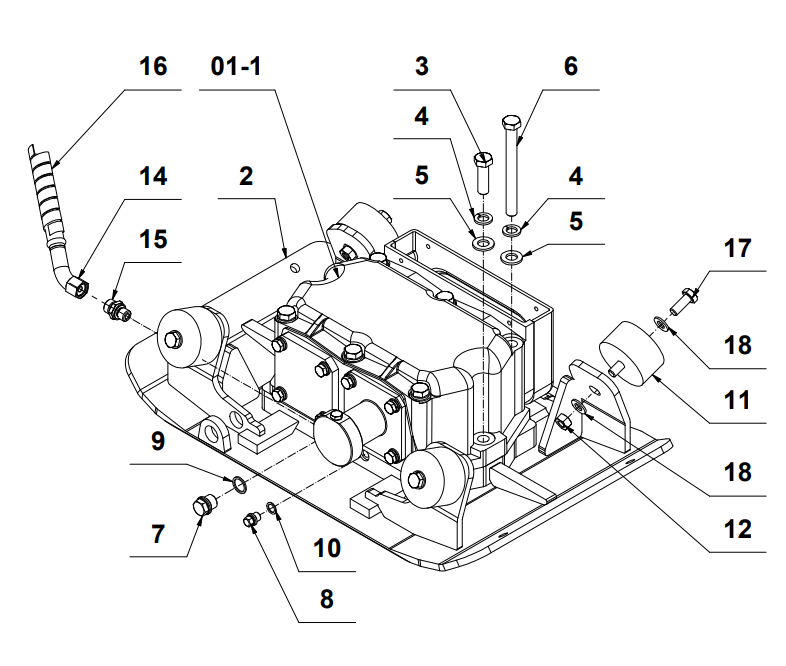

DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
01-1 | 6000000117 | VIBRÁTOR / VIBRATOR | 1 | |
2 | 32426A | DESKA SPODNÍ / BOTTOM PLATE | 1 | |
3 | 2933012040 1 | ŠROUB / BOLT | 2 | |
4 | 2127000012 | PODLOŽKA / WASHER | 8 | |
5 | 2125000130 | PODLOŽKA / WASHER | 8 | |
6 | 2933012120 1 | ŠROUB / BOLT | 6 | |
7 | 3800000016 | ZÁTKA / PLUG | 1 | |
8 | 3800000015 | ZÁTKA / PLUG | 1 | |
9 | 3931021620 | TĚSNĚNÍ / GASKET | 1 | |
10 | 3931021014 | TĚSNĚNÍ / GASKET | 1 | |
11 | 4232124284 | SILEMBLOK / RUBBER MOUNT | 4 | |
12 | 2934000010 | MATICE / NUT | 4 | |
14 | 3400000075 | HADICE / HOSE | 1 | |
15 | 6000412810 | HRDLO / SOCKET | 1 | |
16 | 60084 | PLASTOVÁ OCHRANA / PLASTIC COVER | 1 | |
17 | 2933010025 | ŠROUB / BOLT | 4 | |
18 | 2125000105 | PODLOŽKA / WASHER | 8 |

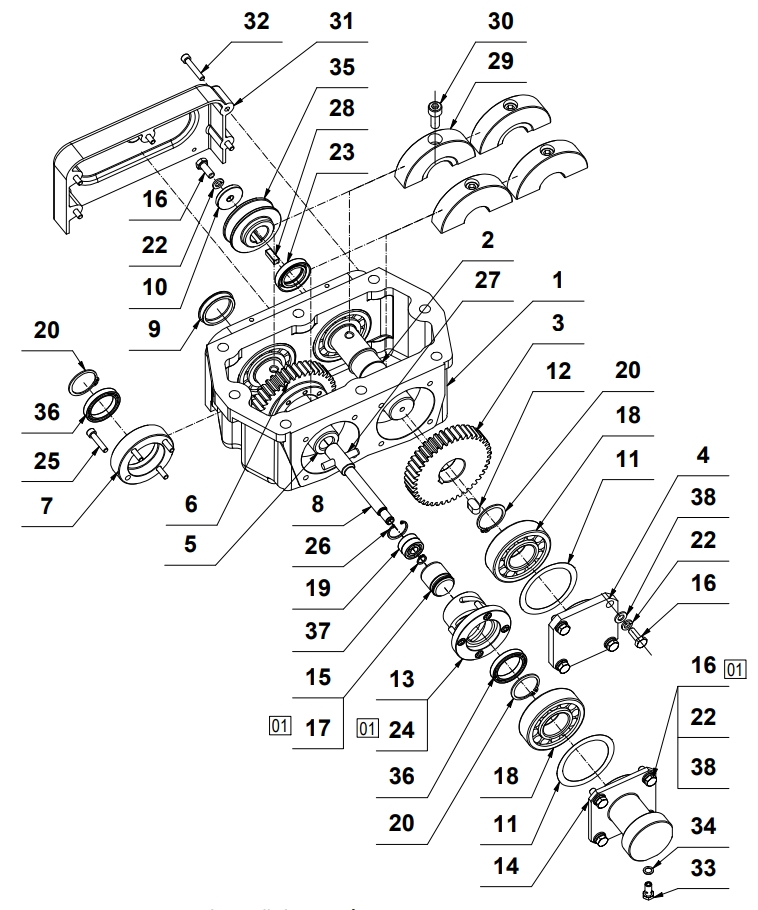

VIBRÁTOR / VIBRATOR
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | GE-VIB-01 | SKŘÍŇ PŘEVODOVKY VIBRÁTORU / VIBRATOR GEARBOX | ||
2 | GE-VIB-04 A | HŘÍDEL / SHAFT | ||
3 | GE-VIB-06A | OZUBENÉ KOLO I / COGWHEEL I | ||
4 | GE-VIB-03 | VÍČKO / COVER | ||
5 | GE-VIB-05A | HŘÍDEL / SHAFT | ||
6 | GE-VIB-07A | OZUBENÉ KOLO II / COGWHEEL II | ||
7 | GE-VIB-09 | SVĚRNÝ KROUŽEK / RING - CLAMP | ||
8 | 41811A | TLAČNÁ TYČKA / PUSHING ROD | ||
9 | GE-VIB-17 | ZÁTKA / PLUG | ||
10 | 41793A | PODLOŽKA ŘEMENICE / PULLEY WASHER | ||
11 | 2988638001 | DISTANČNÍ PODLOŽKA / DISTANCE RING | ||
12 | 41785A | PERO / KEY | ||
13 | GE-VIB-08B | POUZDRO S DRÁŽKAMI / HOUSING WITH GROOVES | ||
14 | GE-VIB-02A | VÁLEC / CYLINDER | ||
15 | GE-VIB-12A | PÍST / PISTON | ||
16 | 2933008020 | ŠROUB / BOLT | ||
17 | 4303002206 2 | MANŽETA / CUFF | ||
18 | 3110036307 | LOŽISKO / BEARING | VDR 20; VDR 22 | |
3110030307 | LOŽISKO / BEARING | VDR 26; VDR 26H | ||
19 | 3110006000 | LOŽISKO / BEARING | ||
20 | 3293000035 | POJISTNÝ KROUŽEK / RETAINING RING | ||
22 | 2127000008 | PODLOŽKA / WASHER | ||
23 | 4102804508 | GUFERO / SHAFT SEALING |
||
24 | 2912006020 2 | ŠROUB / BOLT | ||
25 | 2912006030 2 | ŠROUB / BOLT | 4 | |
26 | 3293100026 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
27 | GE-VIB-18 | JEHLA / NEEDLE | 1 | |
28 | 41812A | PERO / KEY | 1 | |
29 | GE-VIB-10-(22) | ZÁVEŽÍ / WEIGHT | 4 | VDR 20; VDR 22 |
GE-VIB-10-(26) | ZÁVAŽÍ / WEIGHT | 1 | VDR 26; VDR 26H | |
30 | 2912010025 2 | ŠROUB / BOLT | 4 | |
31 | GE-VIB-45 | KRYT / COVER | 1 | |
32 | 2912006035 | ŠROUB / BOLT | 5 | |
33 | 3800000017 | ŠROUB / BOLT | 1 | |
34 | 3931020812 | KROUŽEK CU / RING CU | 1 | |
35 | 41808A | ŘEMENICE / PULLEY | 1 | |
36 | 3110006807 | LOŽISKO / BEARING | 2 | |
37 | 3293000010 | POJISTNÝ KROUŽEK / RETAINING RING | 1 | |
38 | 2125000084 | PODLOŽKA / WASHER | 8 |

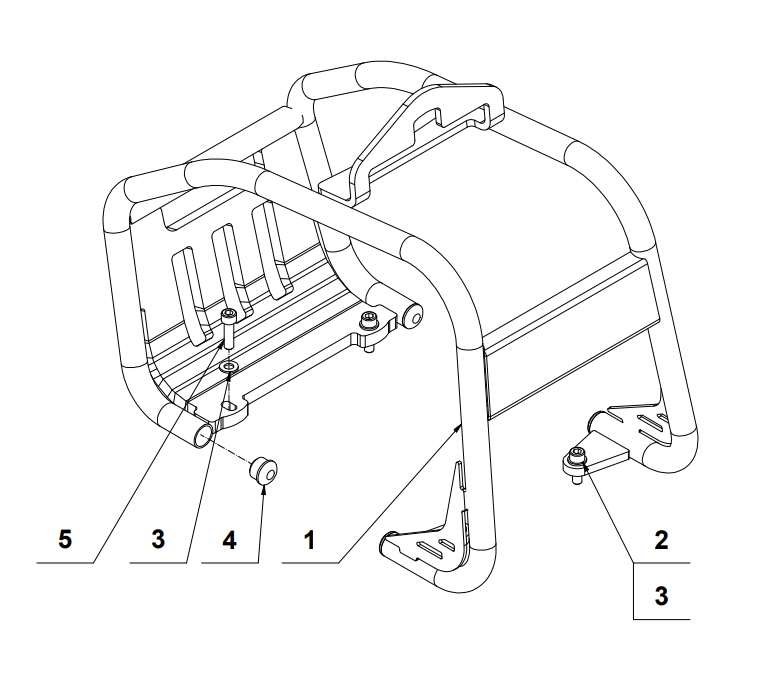

RÁM / FRAME
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32431A | RÁM VDR 20 / FRAME VDR 20 | 1 | |
2 | 2912010030 | ŠROUB / BOLT | 2 | |
3 | 2125000105 | PODLOŽKA / WASHER | 4 | |
4 | 4264001324 | ZÁTKA / PLUG | 4 | |
5 | 2912010035 | ŠROUB / BOLT | 2 |

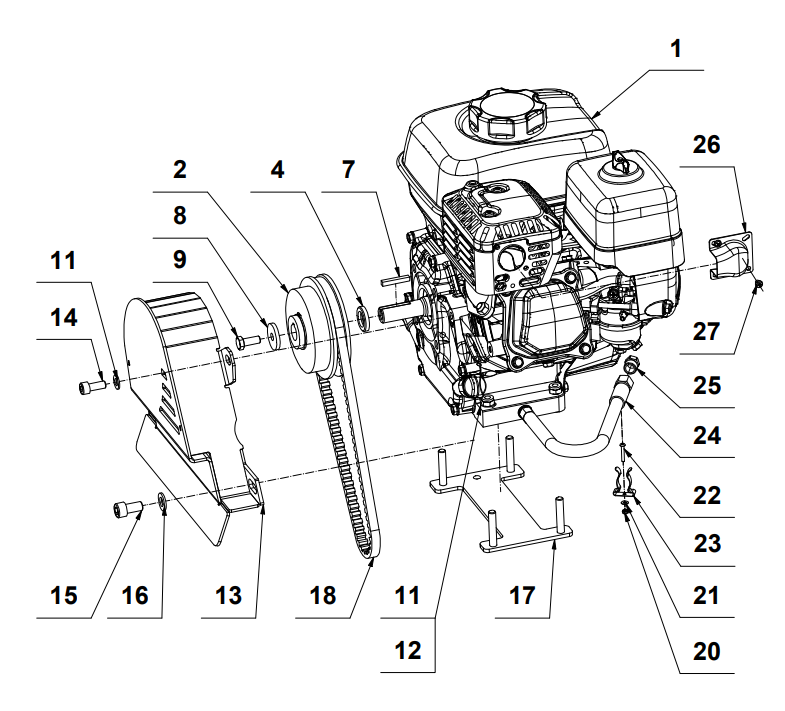

POHON / DRIVE
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 3120010029 | MOTOR HONDA GX 120 / ENGINE HONDA GX 120 | 1 | |
2 | 60000000166 | SPOJKA / CLUTCH | 1 | |
4 | 42216A | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
7 | 2256285530 | PERO / KEY | 1 | |
8 | 40172A | PODLOŽKA / WASHER | 1 | |
9 | 2933008020 | ŠROUB / BOLT | 1 | |
11 | 2125000084 | PODLOŽKA / WASHER | 5 | |
12 | 2985000008 | MATICE / NUT | 4 | |
13 | 32445A | KRYT ŘEMENICE VDR 20 / PULLEY VDR 20 | 1 | |
14 | 2912008020 | ŠROUB / BOLT | 1 | |
15 | 2912010020 | ŠROUB / BOLT | 2 | |
16 | 2125000105 | PODLOŽKA / WASHER | 2 | |
17 | 31172B | DRŽÁK MOTORU / ENGINE HOLDER | 1 | |
18 | 4080000725 | KLÍNOVÝ ŘEMEN / V-BELT | 1 | |
20 | 2985000003 | MATICE / NUT | 1 | |
21 | 2125000032 | PODLOŽKA / WASHER | 1 | |
22 | 2738003020 | ŠROUB / BOLT | 1 | |
23 | 3619603013 | SPONA / CLASP | 1 | |
24 | 3400000032 | HADICE / HOSE | 1 | |
25 | 3800000009 | ZÁTKA / PLUG | 1 | |
26 | 41061A | DEFLEKTOR NTC HONDA / EXHAUST DEFLECTOR | 1 | |
27 | 2798504006 | ŠROUB / BOLT | 2 |

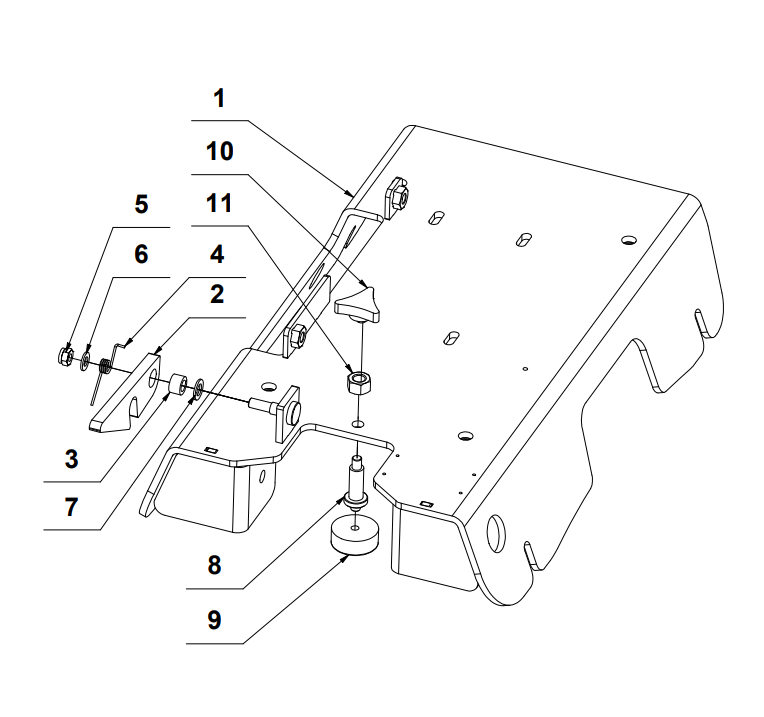

DESKA MOTORU / ENGINE PLATE
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32439A | DESKA MOTORU / ENGINE PLATE | 1 | |
2 | 42649A | ZÁPADKA / CATCH | 1 | |
3 | 4014103034 | LOŽISKO / BEARING | 1 | |
4 | 2200042456 | PRUŽINA / SPRING | 1 | |
5 | 2985000008 | MATICE / NUT | 1 | |
6 | 2125000084 | PODLOŽKA / WASHER | 1 | |
7 | 4014003034 | DISTANČNÍ KROUŽEK / DISTANCE RING | 1 | |
8 | 42659A | ŠROUB / BOLT | 1 | |
9 | 4200000209 | GUMOKOV / RUBBER MOUNT | 1 | |
10 | 4260000213 | MATICE / NUT | 1 | |
11 | 2934000012 | MATICE / NUT | 1 |

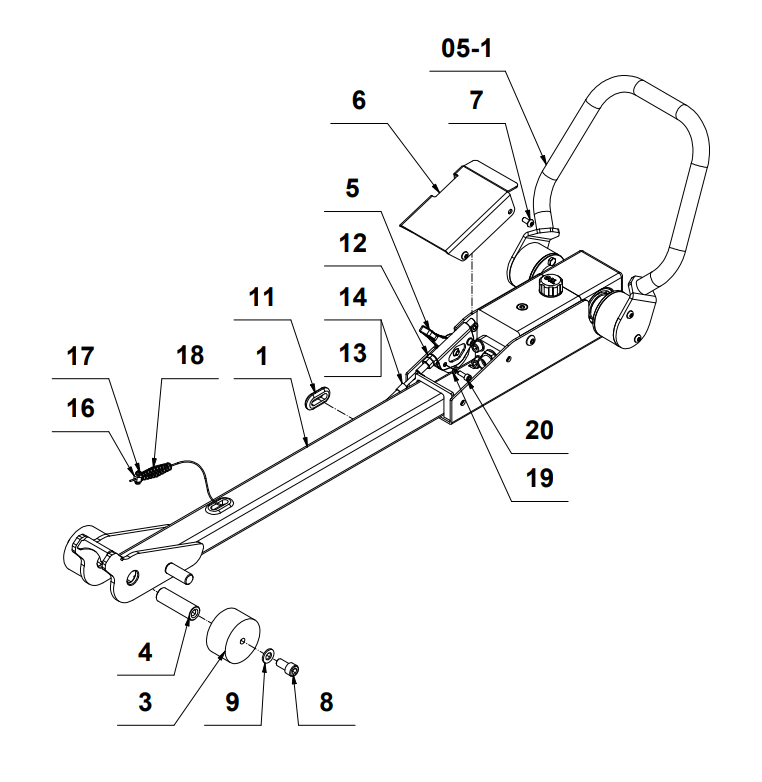

OVLÁDÁNÍ / CONTROL
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
05-1 | 20602A | OVLÁDÁNÍ / CONTROL | 1 | |
1 | 32449A | RAMENO OVLÁDÁNÍ / CONTROL LEVER | 1 | |
3 | 4232124286 | GUMOKOV / RUBBER MOUNT | 2 | |
4 | 42660A | ČEP OJE / PIN | 1 | |
5 | 6000000239 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
6 | 42651A | KRYT / COVER | 1 | |
7 | 2738006012 | ŠROUB / BOLT | 4 | |
8 | 2912010020 | ŠROUB / BOLT | 2 | |
9 | 2125000105 | PODLOŽKA / WASHER | 2 | |
11 | 4102203602 | PRŮCHODKA / GROMMET | 2 | |
12 | 2934000008 | MATICE / NUT | 1 | |
13 | 600041745A | LANKO PLYNU / THROTTLE LEVER CABLE | 1 | |
14 | 42679A | BOWDEN PLYNU / BOWDEN | 1 | |
16 | 41238A | MATICE / NUT | 1 | |
17 | 2798504006 | ŠROUB / BOLT | 1 | |
18 | 2200000006 | PRUŽINA / SPRING | 1 | |
19 | 2125000053 | PODLOŽKA / WASHER | 2 | |
20 | 2912005014 | ŠROUB / BOLT | 2 |

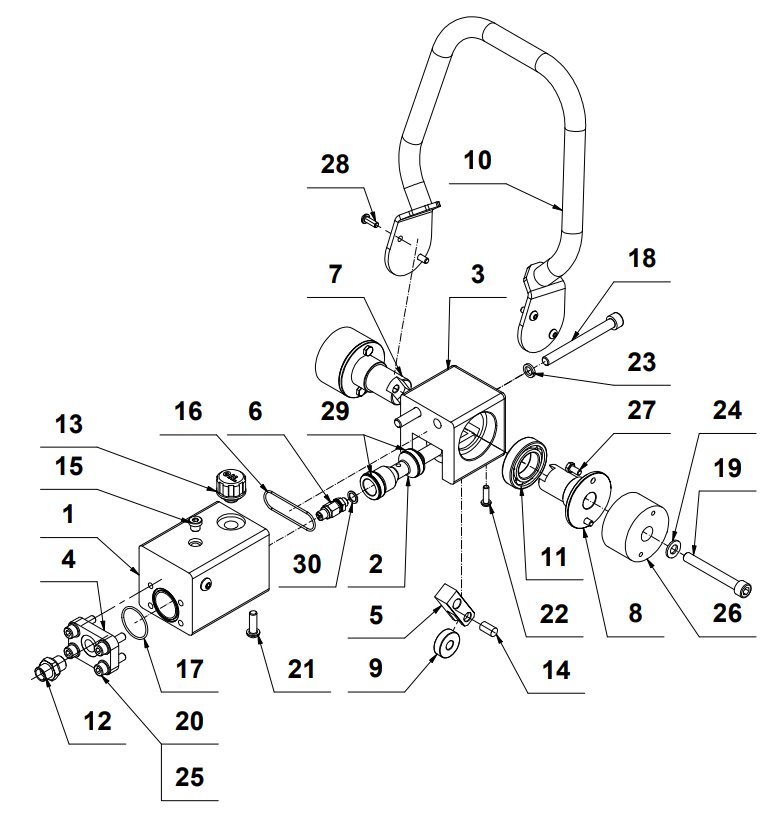

RAMENO OVLÁDÁNÍ / CONTROL LEVER
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 31153A | TĚLESO I / BODY I | 1 | |
2 | 31152A | PÍST / PISTON | 1 | |
3 | 31154A | TĚLESO II / BODY II | 1 | |
4 | 41720A | DESKA TĚSNÍCÍ / SEALING PLATE | 1 | |
5 | 41719A | PÁKA / LEVER | 1 | |
6 | 42069A | VENTIL ZPĚTNÝ / CHECK VALVE | 1 | |
7 | 41721B | ČEP II / PIN II | 1 | |
8 | 41722B | ČEP I / PIN I | 1 | |
9 | 42380A | KROUŽEK / RING | 1 | |
10 | 42673A | DRŽADLO / HANDLE | 1 | |
11 | 3110006006 | LOŽISKO / BEARING | 2 | |
12 | 600040558A | HRDLO / SOCKET | 1 | |
13 | 4014014031 | ZÁTKA / PLUG | 1 | |
14 | 2220001016 | KOLÍK / PIN | 1 | |
15 | 3800000014 | ZÁTKA / PLUG | 1 | |
16 | 4928105302 | O-KROUŽEK / O-RING | 1 | |
17 | 4928003402 | O-KROUŽEK / O-RING | 1 | |
18 | 2912010100 | ŠROUB / BOLT | 2 | |
19 | 2912010080 | ŠROUB / BOLT | 1 | |
20 | 2912008030 | ŠROUB / BOLT | 4 | |
21 | 2738008025 | ŠROUB / BOLT | 4 | |
22 | 2738006020 | ŠROUB / BOLT | 2 | |
23 | 2798000010 | PODLOŽKA / WASHER | 2 | |
24 | 2125000105 | PODLOŽKA / WASHER | 1 | |
25 | 2125000084 | PODLOŽKA / WASHER | 4 | |
26 | 42000106101 | GUMOKOV / RUBBER MOUNT | 2 | |
27 | 2933006012 | ŠROUB / BOLT | 4 | |
28 | 2738006016 | ŠROUB / BOLT | 4 | |
29 | 4303002206 | MANŽETA / RUBBER CUFF | 2 | |
30 | 3931011014 | KROUŽEK / RING | 1 |

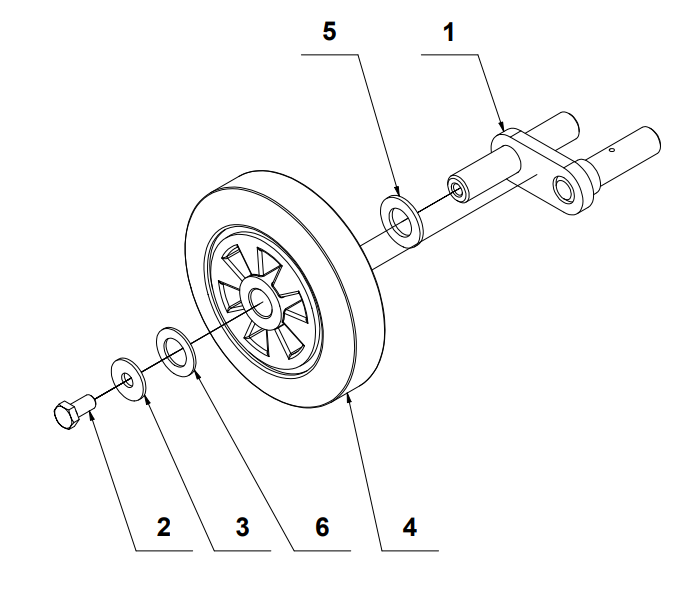

PODVOZEK / UNDERCARRIAGE
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 41763B | RAMENO / ARM | 1 | |
2 | 2933010020 | ŠROUB / BOLT | 1 | |
3 | 2902100010 | PODLOŽKA / WASHER | 1 | |
4 | 3180180214 | KOLO / WHEEL | 1 | |
5 | 2125000210 | PODLOŽKA / WASHER | 1 | |
6 | 600040412A | PODLOŽKA / WASHER | 1 |

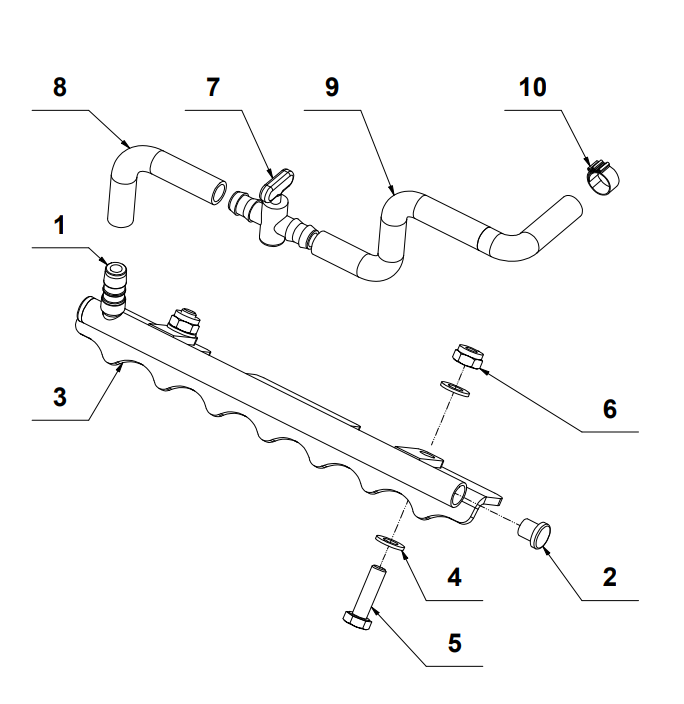

KROPENÍ / SPRINKLING
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32552A | TRUBKA / TUBE | 1 | |
2 | 4014085034 | ZÁTKA / PLUG | 2 | |
3 | 31895A | HŘEBEN / PLATE | 1 | |
4 | 2125000105 | PODLOŽKA / WASHER | 4 | |
5 | 2933010035 | ŠROUB / BOLT | 2 | |
6 | 2985000010 | MATICE / NUT | 2 | |
7 | 4014435001 | KOHOUT / TAP | 1 | |
8 | 60118 | HADICE / HOSE | 1 | |
9 | 60119 | HADICE / HOSE | 1 | |
10 | 3650000001 | SPONA / CLASP | 1 |

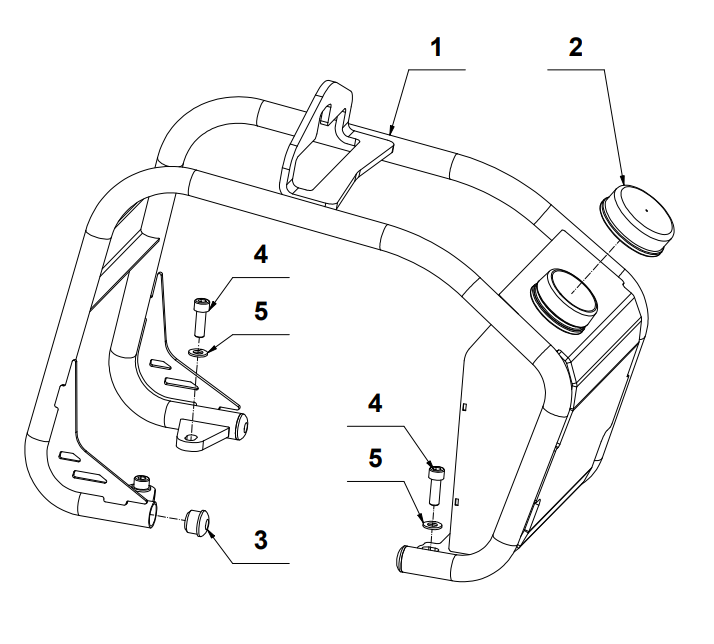

RÁM S NÁDRŽÍ / FRAME WITH TANK
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 32547A | RÁM S NÁDRŽÍ / FRAME WITH TANK | 1 | |
2 | 600031858A | VÍKO NÁDRŽE / TANK LID | 1 | |
3 | 4264001324 | ZÁTKA / PLUG | 4 | |
4 | 2912010030 | ŠROUB / BOLT | 4 | |
5 | 2125000105 | PODLOŽKA / WASHER | 4 |

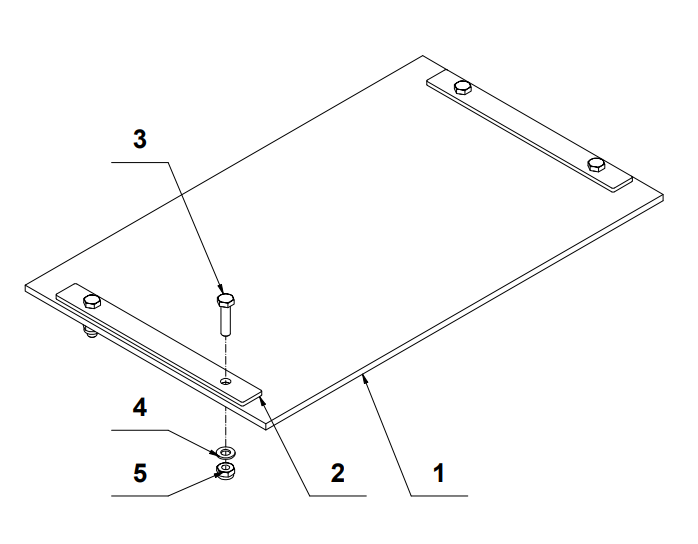

DESKA TLUMÍCÍ / DAMPING PLATE
Pozice | Číslo dílu | Název dílu | Početk ks | Poznámka |
Position | Part number | Part name | Quantity | Note |
1 | 4013100026 | TLUMÍCÍ DESKA / DAMPING PLATE | 1 | |
2 | 42737A | PŘÍLOŽKA / PLATE | 2 | |
3 | 2933010040 | ŠROUB / BOLT | 4 | |
4 | 2125000105 | PODLOŽKA / WASHER | 4 | |
5 | 2985000010 | MATICE / NUT | 4 |
