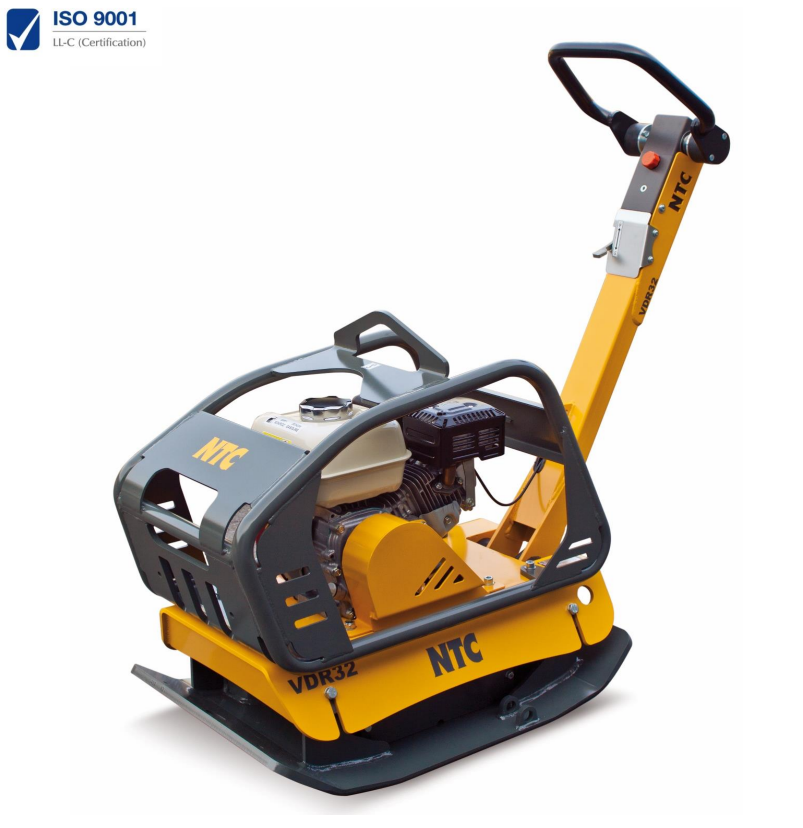

VDR32

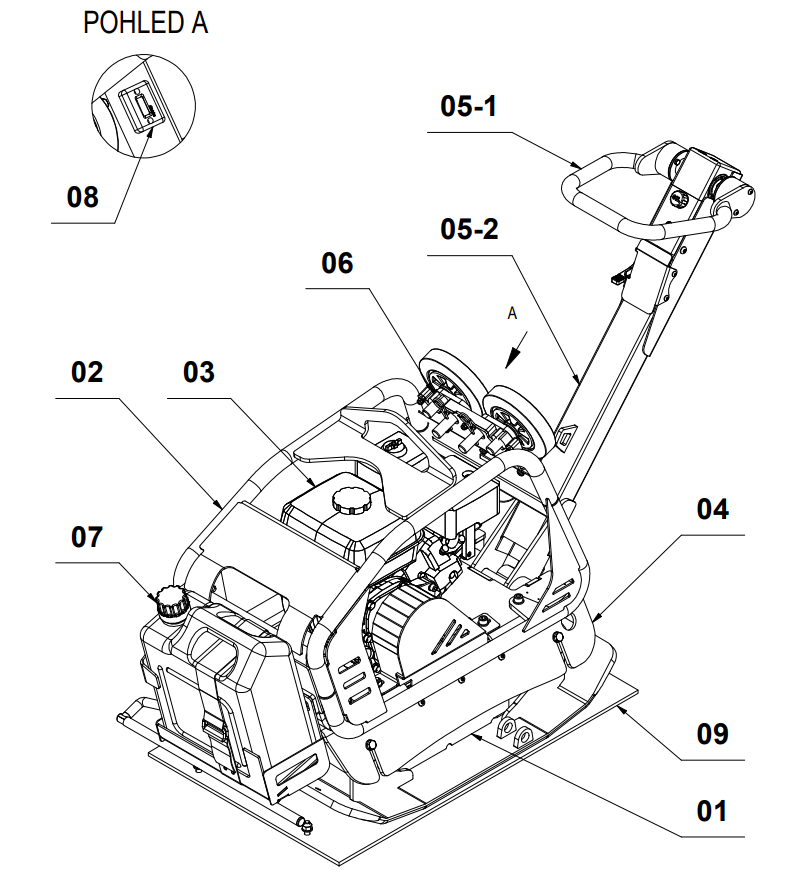

VDR32, VDR32H




Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
01 20181A DESKA S VIBRÁTOREM PLATE WITH VIBRATOR 1
02 31449A RÁM FRAME 1 VDR 32
31482B RÁM FRAME 1 VDR 32H
03 10063B POHON DRIVE 1 VDR 32
10065A POHON DRIVE 1 VDR 32H
04 31456B DESKA MOTORU ENGINE PLATE 1 VDR 32
31478B DESKA MOTORU ENGINE PLATE 1 VDR 32H
05   OVLÁDÁNÍ STROJE MACHINE CONTROL 1
05-1 20131B OVLÁDÁNÍ CONTROL 1
05-2 10038C RAMENO OVLÁDÁNÍ CONTROL LEVER 1 VDR 32
10061B RAMENO OVLÁDÁNÍ CONTROL LEVER 1 VDR 32H
Příslušenství Accessories
06 32381A PODVOZEK
UNDERCARRIAGE
1
07 20180A KROPENÍ SPRINKLING 1
08 6000000296 POČÍTADLO MOTOHODIN HOUR METER 1 Motor HONDA
Engine HONDA
08-1 2912003010 ŠROUB BOLT 1
08-2 2934000003 MATICE
NUT
1
08-3 2125000032 PODLOŽKA WASHER 1
09 31469A TLUMÍCÍ DESKA DAMPING PLATE 1

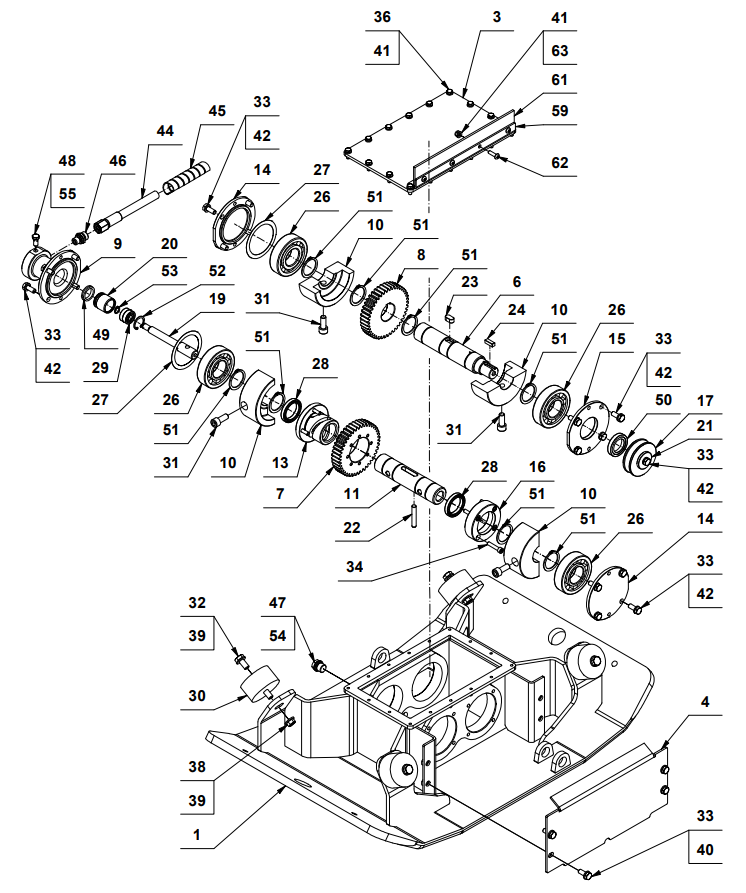

 DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 20176A DESKA SPODNÍ BOTTOM PLATE 1
3 41799A VÍKO COVER 1
4 41798A KRYT COVER 1
6 31472A HŘÍDEL VSTUPNÍ INPUTSHAFT 1
7 31475A OZUBENÉ KOLO II GEAR II 1
8 31474A OZUBENÉ KOLO GEAR I 1
9 31444A VÁLEC CYLINDER 1
10 31476A ZÁVAŽÍ WEIGHT 2
11 31473A HŘÍDEL SHAFT 1
13 31477A POUZDRO S DRÁŽKAMI HOUSING WITH GROOVES 1
14 41801A VÍKO II COVER II 5
15 41800A VÍKO I COVER I 1
16 41809A KROUŽEK SVĚRNÝ CLAMP RING 1
17 41808A ŘEMENICE PULLEY 1
19 41811A TLAČNÁ TYČKA PUSHING ROD 1
20 41903A PÍST PISTON 1
21 41793A PODLOŽKA WASHER 1
22 41792A JEHLA NEEDLE 1
23 41785A PERO KEY 1
24 41812A PERO KEY 1
26 3110030307 LOŽISKO BEARING 4
27 2988638001 PODLOŽKA DISTANČNÍ DISTANCE WASHER 2
28 3110006807 LOŽISKO BEARING 2
29 3110006000 LOŽISKO BEARING 2
30 4232124284 GUMOKOV RUBBER MOUNT 4
31 2912010025 2 ŠROUB BOLT 4
32 2933010020 ŠROUB BOLT 4
33 2933008020 ŠROUB BOLT 21
34 2912006030 2 ŠROUB BOLT 4
35 2912006020 2 ŠROUB BOLT 4
36 2933006016 ŠROUB BOLT 16
38 2934000010 MATICE NUT 4
39 2125000105 PODLOŽKA WASHER 8
40 2125000084 PODLOŽKA WASHER 4
41 2125000064 PODLOŽKA WASHER 20
42 2881300008 PODLOŽKA WASHER 17
44 3400000021 HADICE HYDRAULICKÁ HYDRAULIC HOSE 1
45 60084 PLASTOVÁ OCHRANA PLASTIC COVER 1
46 6000412810 HRDLO SOCKET 1
47 3800000016 ZÁTKA PLUG 1
48 3800000017 ŠROUB BOLT 1
49 4303002206 2 MANŽETA CUFF 1
50 4102804508 GUFERO
SHAFT SEALING
1
51 3293000035 POJISTNÝ KROUŽEK RETAINING RING 8
52 3293100026 POJISTNÝ KROUŽEK RETAINING RING 1
53 3293000010 POJISTNÝ KROUŽEK RETAINING RING 1
54 3931021620 KROUŽKOVÉ TĚSNĚNÍ RING SEAL 1
55 3931020812 KROUŽKOVÉ TĚSNĚNÍ RING SEAL 1
59 42127A KRYT II COVER II 1
61 42733B KRYCÍ DESKA II COVER PLATE 1
62 2738006020 ŠROUB BOLT 4
63 2985000006 MATICE NUT 4

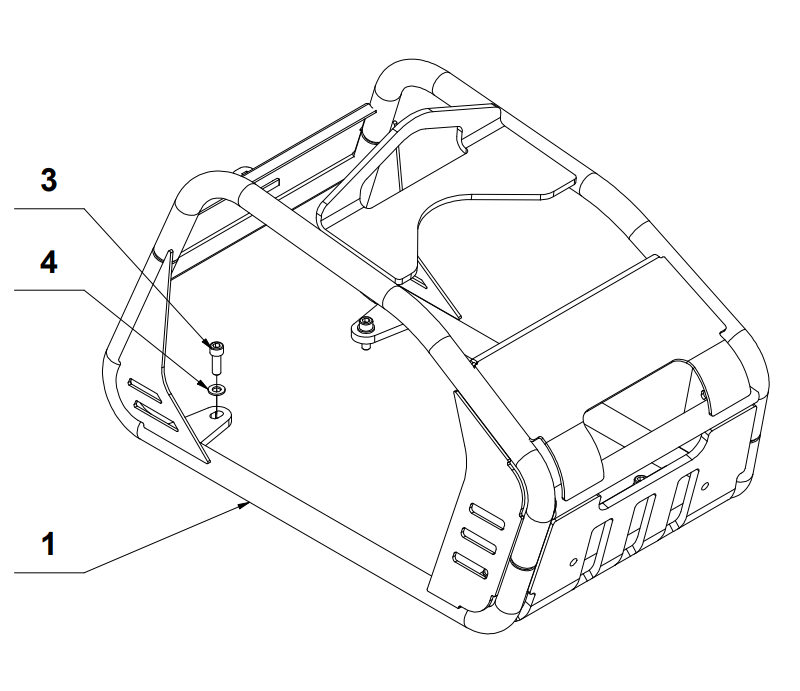

RÁM / FRAME

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 20172A RÁM FRAME 1 VDR 32
20192B RÁM FRAME 1 VDR 32H
3 2912010030 ŠROUB BOLT 4
4 2125000105 PODLOŽKA WASHER 4

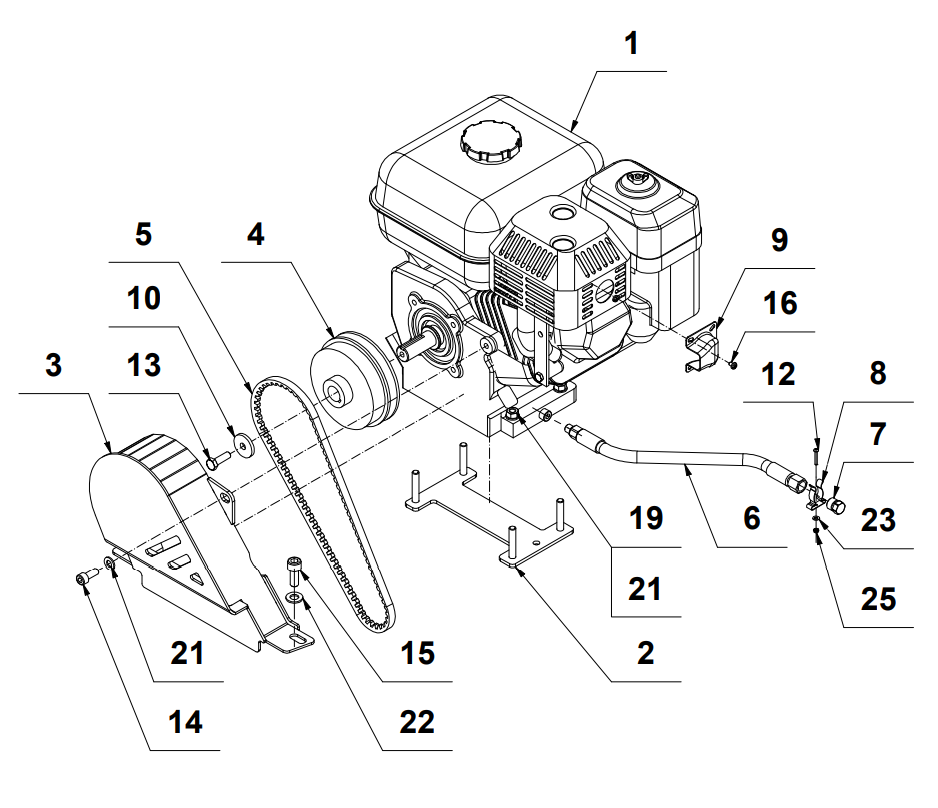

POHON HONDA / DRIVE HONDA

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 3120010030 MOTOR ENGINE 1 VDR 22
3120010031 MOTOR ENGINE 1 VDR 26; VDR 32
2 31172B DRŽÁK MOTORU ENGINE HOLDER 1
3 31168A KRYT COVER 1 VDR 22
31190A KRYT COVER 1 VDR 26; VDR 32
4 6000000118 SPOJKA CLUTCH 1
5 4080000750 KLÍNOVÝ ŘEMEN V-BELT 1 VDR 22
4080000763 KLÍNOVÝ ŘEMEN V-BELT 1 VDR 26
4080000813 KLÍNOVÝ ŘEMEN V-BELT 1 VDR 32
6 3400000022 HADICE HOSE 1 VDR 22
3400000034 HADICE HOSE 1 VDR 26; VDR 32
7 3800000009 ZÁTKA PLUG 1
8 3619603013 SPONA CLASP 1
9 41061A DEFLEKTOR VÝFUKU EXHAUST DEFLECTOR 1
10 40172A PODLOŽKA WASHER 1
12 2738003020 ŠROUB BOLT 1
13 2933008025 ŠROUB BOLT 1
14 2912008020 ŠROUB BOLT 1
15 2912010025 ŠROUB BOLT 1
16 2798504006 ŠROUB BOLT 2
18 2934000010 MATICE NUT 1
19 2934000008 MATICE NUT 4
21 2125000084 PODLOZKA WASHER 5
22 2125000105 PODLOŽKA WASHER 2
23 2125000032 PODLOŽKA WASHER 1
25 2985000003 MATICE NUT 1
26 42587A PODLOŽKA WASHER 1

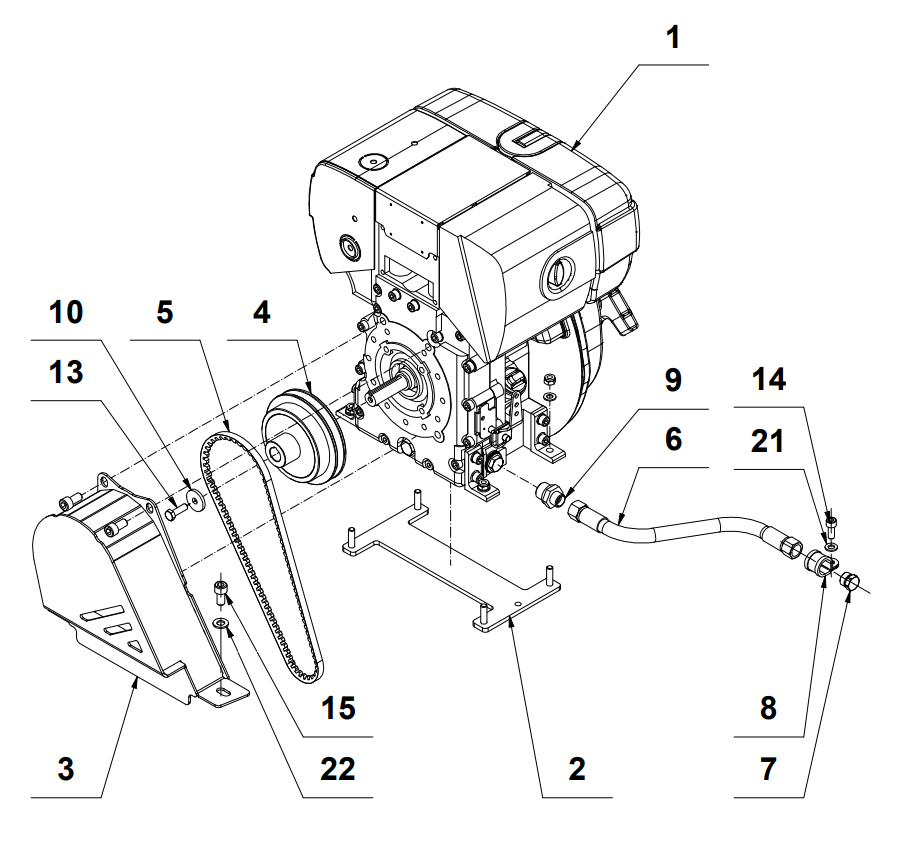

POHON HATZ / DRIVE HATZ

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 3120010034 MOTOR ENGINE 1
2 31407A DRŽÁK MOTORU ENGINE HOLDER 1
3 31403A KRYT COVER 1
4 6000000064 SPOJKA CLUTCH 1
5 4080000813 KLÍNOVÝ ŘEMEN V-BELT 1 VDR 26H
4080000875 KLÍNOVÝ ŘEMEN V-BELT 1 VDR 32H
6 3400000035 HADICE HOSE 1
7 3800000010 ZÁTKA PLUG 1
8 3651002220 SPONA CLASP 1
9 6020003845 HRDLO SOCKET 1
10 40172A PODLOŽKA WASHER 1
13 2933516UNF ŠROUB BOLT 1
14 2912008020 ŠROUB BOLT 1
15 2912010020 ŠROUB BOLT 3
18 2934000010 MATICE NUT 1
19 2985000008 MATICE NUT 4
21 2125000084 PODLOŽKA WASHER 5
22 2125000105 PODLOŽKA WASHER 2

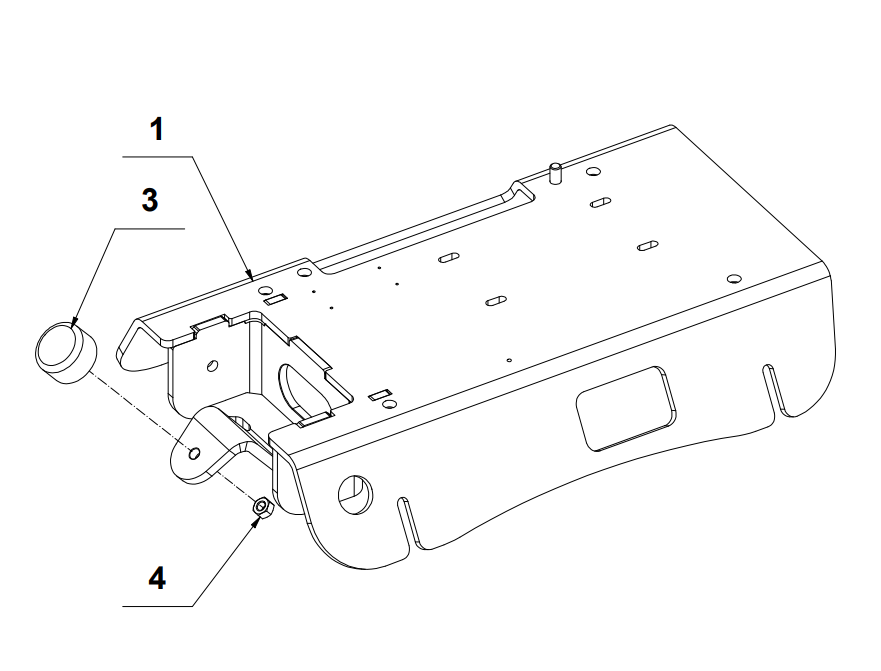

DESKA MOTORU / ENGINE PLATE

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 20133B DESKA MOTORU ENGINE PLATE 1 VDR 22
20139B DESKA MOTORU ENGINE PLATE 1 VDR 26
20148A DESKA MOTORU ENGINE PLATE 1 VDR 26H
31456B DESKA MOTORU ENGINE PLATE 1 VDR 32
31478B DESKA MOTORU ENGINE PLATE 1 VDR 32H
3 4206450000 GUMOKOV RUBBER MOUNT 1
4 2934000010 MATICE NUT 1

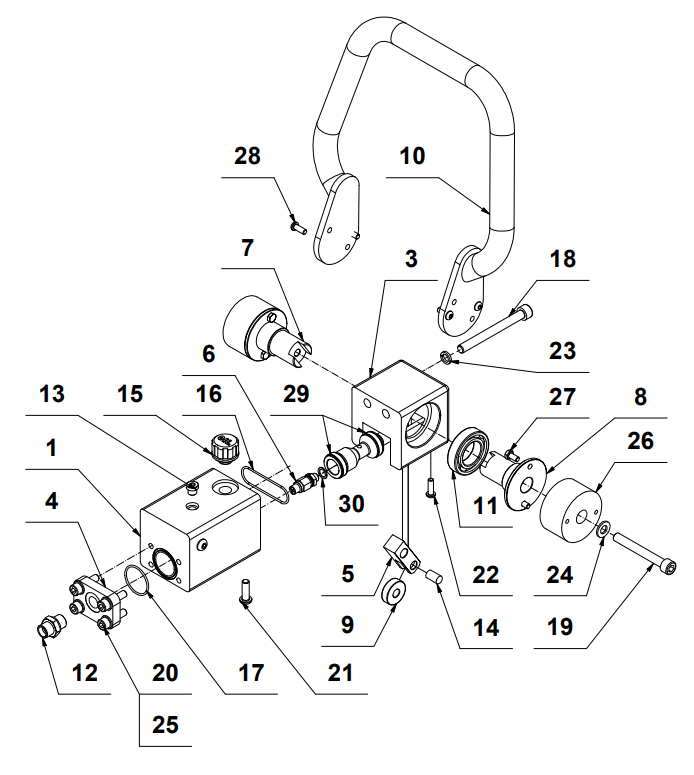

OVLÁDÁNÍ / CONTROL

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 31153A TĚLESO I BODY I 1
2 31152A PÍST PISTON 1
3 31154A TĚLESO II BODY II 1
4 41720A DESKA TĚSNÍCÍ SEALING PLATE 1
5 41719A PÁKA LEVER 1
6 42069A ZPĚTNÝ VENTIL CHECK VALVE 1
7 41721B ČEP II PIN II 1
8 41722B ČEP I PIN I 1
9 42380A KROUŽEK RING 1
10 31155C DRŽADLO HANDLE 1
11 3110006006 LOŽISKO BEARING 2
12 600040558A HRDLO SOCKET 1
13 3800000014 ZÁTKA PLUG 1
14 2220001016 KOLÍK PIN 1
15 4014014031 ZÁTKA PLUG 1
16 4928105302 O-KROUŽEK O-RING 1
17 4928003402 O-KROUŽEK O-RING 1
18 2912010100 ŠROUB BOLT 2
19 2912010080 ŠROUB BOLT 1
20 2912008030 ŠROUB BOLT 4
21 2738008025 ŠROUB BOLT 4
22 2738006020 ŠROUB BOLT 2
23 2798000010 PODLOŽKA WASHER 2
24 2125000105 PODLOŽKA WASHER 1
25 2125000084 PODLOŽKA WASHER 4
26 42000106101 GUMOKOV RUBBER MOUNT 2
27 2933006012 ŠROUB BOLT 4
28 2799106016 ŠROUB BOLT 4
29 4303002206 MANŽETA RUBBER CUFF 2
30 3931011014 KROUŽEK RING 1

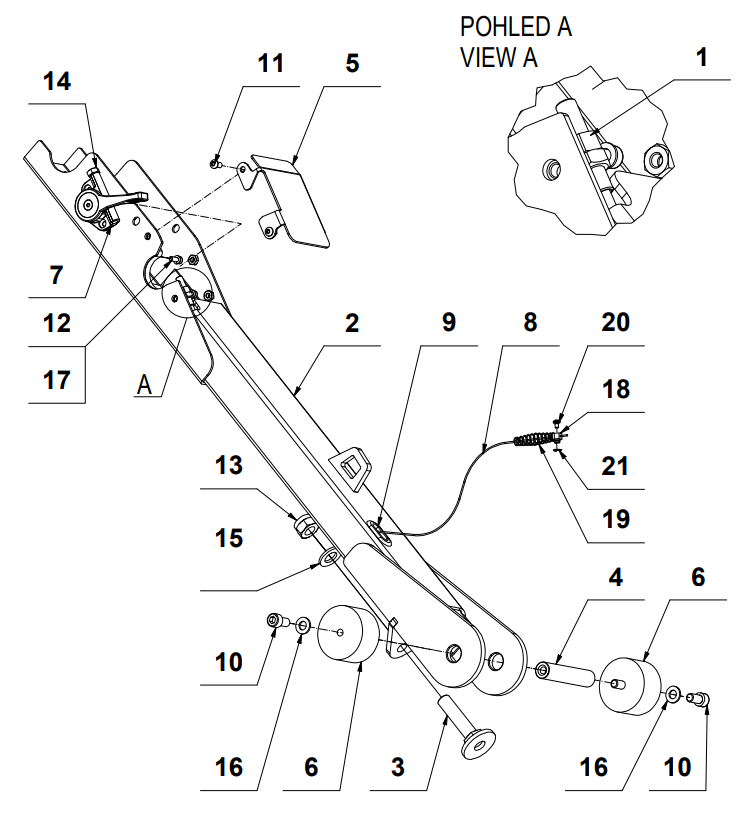

RAMENO OVLÁDÁNÍ / CONTROL LEVER

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 41743A BOWDEN BOWDEN 1 VDR22; VDR 26; VDR 32
41797A BOWDEN BOWDEN 1 VDR 26H; VDR 32H
2 20138C RAMENO OVLÁDÁNÍ CONTROL LEVER 1
3 41747A ŠROUB DORAZOVÝ STOP BOLT 1
4 41748A ČEP OJ DRAWBAR PIN 1
5 31176B KRYT COVER 1
6 4232124286 GUMOKOV RUBBER MOUNT 2
7 6000000309 PÁKA PLYNU THROTTLE LEVER 1
8 600041745A LANKO PLYNU  THROTTLE LEVER CABLE 1
9 4102203602 PRŮCHODKA GROMMET 1
10 2912010020 ŠROUB BOLT 2
11 2738006012 ŠROUB BOLT 4
12 2912005014 ŠROUB BOLT 2
13 2985000016 MATICE NUT 1
14 2934008075 MATICE NUT 2
15 2125000170 PODLOŽKA WASHER 1
16 2125000105 PODLOŽKA WASHER 2
17 2125000053 PODLOŽKA WASHER 2
18 41238A MATICE NUT 1 VDR 22; VDR 26; VDR 32
19 2200000006 PRUŽINA SPRING 1 VDR 22; VDR 26; VDR 32
20 2798504006 ŠROUB BOLT 1 VDR 22; VDR 26; VDR 32
21 3292900005 POJISTNÝ KROUŽEK RETAINING RING 1 VDR 22; VDR 26; VDR 32

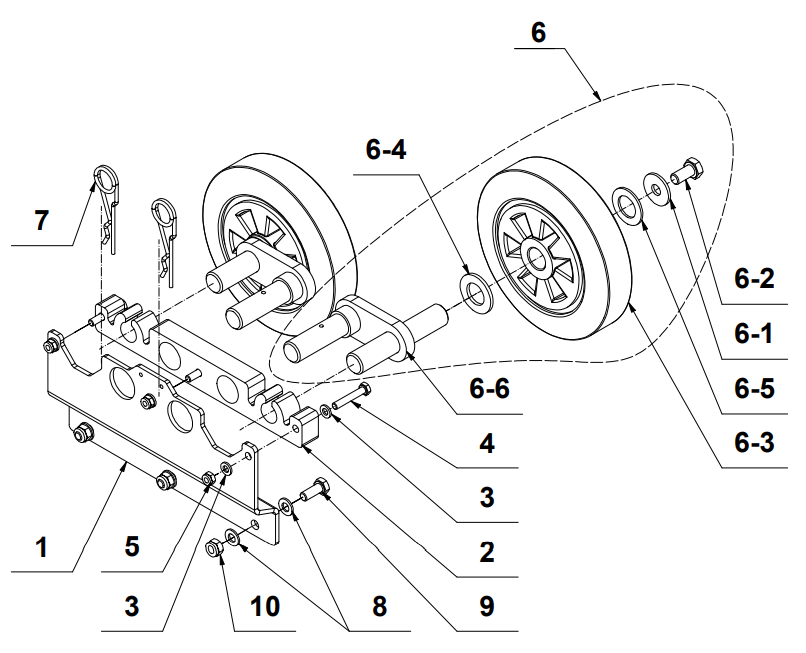

PODVOZEK / UNDERCARRIAGE

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 32379A PLECH PLATE 1
2 32380A DRŽÁK HOLDER 1
3 2125000064 PODLOŽKA WASHER 6
4 2933006035 ŠROUB BOLT 3
5 2985000006 MATICE NUT 3
6 31200C KOLO WHEEL 2
6-1 2902100010 PODLOŽKA WASHER 1
6-2 2933010020 ŠROUB BOLT 1
6-3 3180180214 KOLO WHEEL 1
6-4 2125000210 PODLOŽKA WASHER 1
6-5 600040412A PODLOŽKA WASHER 1
6-6 41763B RAMENO ARM 1
7 2200000012 ZÁVLAČKA SPLIT PIN 2
8 2125000084 PODLOŽKA WASHER 6
9 2933008020 ŠROUB BOLT 3
10 2985000008 MATICE NUT 3

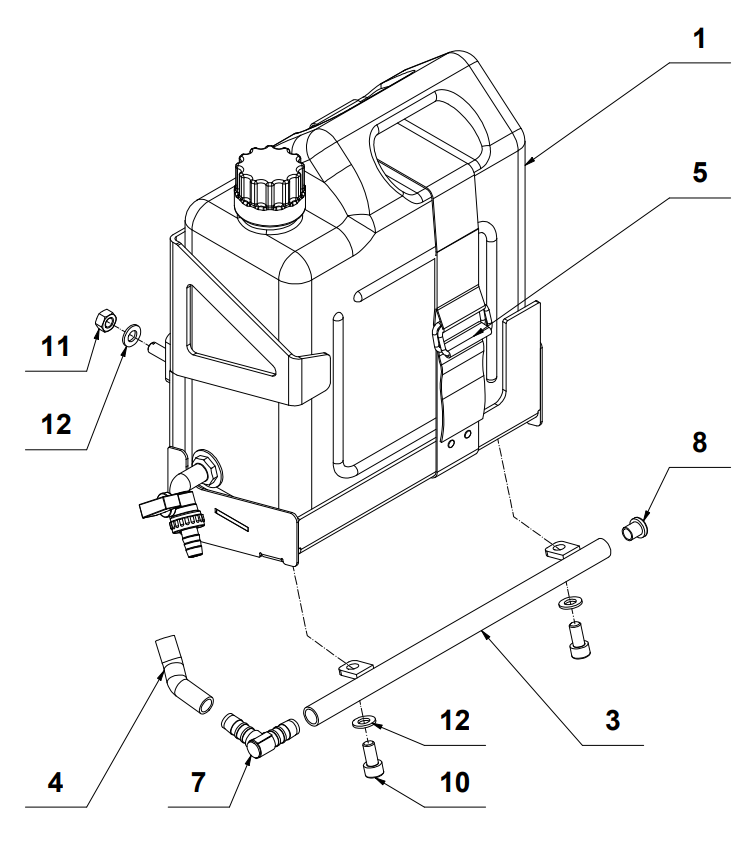

KROPENÍ / SPRINKLING

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 40813A NÁDRŽ TANK 1
2 31437A DRŽÁK NÁDRŽE TANK HOLDER 1
3 31436A TRUBKA TUBE 1 VDR 22
31447A TRUBKA TUBE 1 VDR 26; VDR 26H
31467A TRUBKA TUBE 1 VDR 32; VDR 32H
4 60090 HADICE HOSE 1 VDR 22
60091 HADICE HOSE 1 VDR 26; VDR 26H
60092 HADICE HOSE 1 VDR 32; VDR 32H
5 31442A POPRUH STRAP 1
7 4014014010 KOLENO SOCKET 1
8 4014085034 ZÁTKA PLUG 1
9 6100000014 NÝT RIVET 4
10 2912010020 ŠROUB BOLT 2
11 2934000010 MATICE NUT 2
12 2125000105 PODLOŽKA WASHER 4

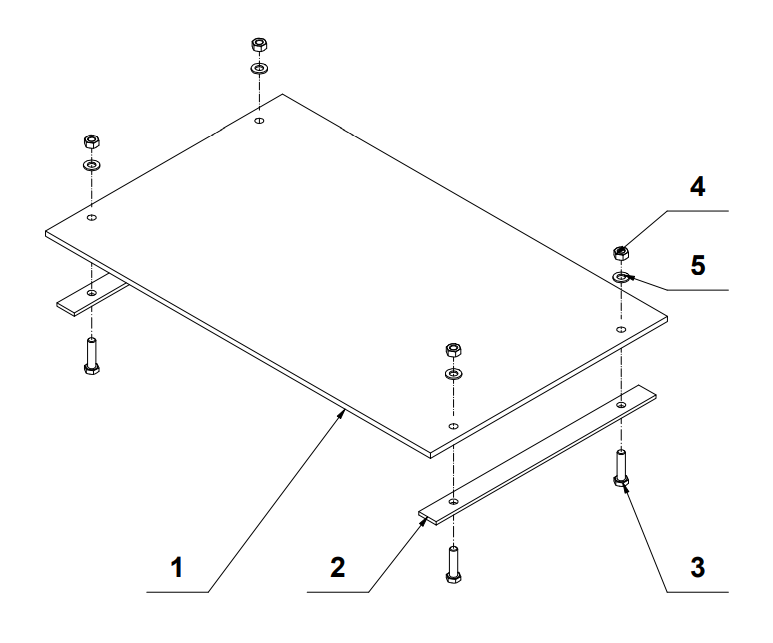

TLUMÍCÍ PODLOŽKA / DAMPING PLATE

Pozice Číslo dílu Název dílu Početk ks Poznámka
Position Part number Part name Quantity Note
1 4013100007 DESKA TLUMÍCÍ DAMPING PLATE 1 VDR 22
4013100012 DESKA TLUMÍCÍ DAMPING PLATE 1 VDR 26; VDR 26H
4013100014 DESKA TLUMÍCÍ DAMPING PLATE 1 VDR 32; VDR 32H
2 41011A PŘÍLOŽKA PLATE 2
3 2933010040 ŠROUB BOLT 4
4 2934000010 MATICE NUT 4
5 2125000105 PODLOŽKA WASHER 4
